JCB 4CX – cutia de siguranțe
JCB 4CX – schema cutiei de siguranțe
Anul producției:
Siguranță brichetă (priză de alimentare) în JCB 4CX este siguranța 4 în cutia de siguranțe din consola laterală sub capac (coloana B).
Cutia de siguranțe
Releele și siguranțele se află în consola laterală sub capac.
| Nr |
Amperi [A] |
Descriere |
| Coloana „A” | ||
| 1 | 10 | Sistem hidraulic auxiliar |
| 2 | 5 | Electrovalvă a pompei de combustibil (oprirea motorului) |
| 3 | 7.5 | Semnalizatoare |
| 4 | 7.5 | Comutator de proximitate mod condus |
| 5 | 10 | Control cutie, cutie |
| 6 | 3 | Selectarea treptelor – înainte și înapoi
(mașini de la numărul de serie 933757) |
| 7 | 5 | Lumini de frână
(mașini până la numărul de serie 933756) |
| 7 | 10 | Cutie
(mașini de la numărul de serie 933757) |
| 8 | 3 | Tracțiune 4WD (frâne automate)
(mașini până la numărul de serie 933756) |
| 8 | 7.5 | Lumini de frână
(mașini de la numărul de serie 933757) |
| 9 | 5 | Lumini laterale stângi |
| 10 | 5 | Lumini laterale drepte |
| Coloana „B” | ||
| 1 | 5 | Instrumente, clopoțel |
| 2 | 15 | Claxon față;
Lampa de veghe; Ștergător parbriz față. |
| 3 | 7.5 | Claxon spate |
| 4 | 15 | Scaun încălzit;
Brichetă; Ventilator facial |
| 5 | 10 | Ștergător parbriz spate;
Lampa de veghe. |
| 6 | 10 | Comutator frână |
| 7 | 5 | Revenire la activarea săpării |
| 8 | 25 | Lumini de lucru spate |
| 9 | 20 | Faruri |
| 10 | 25 | Lumini de lucru față |
| Coloana „C” | ||
| 1 | 7.5 | Lumini |
| 2 | 15 | Lumină de avertizare |
| 3 | 10 | Bec de avertizare;
Iluminare interioară. |
| 4 | 5 | Radio |
| 5 | 20 | Termostart |
| 6 | 30 | Încălzitor |
| 7 | 3 | Bobine releu aprindere |
| 8 | 15 | Fascicul principal |
| 9 | 3 | Proiectoare de ceață |
| 10 | 15 | Faruri de întâlnire |
| Releu | ||
| 1 | Aprindere 1 | |
| 2 | Ciocan | |
| 3 | Auxiliar (cupă cu fălci) | |
| 4 | Faruri principale | |
| 5 | Motor în funcțiune | |
| 6 | Reglaj viteză hidraulică (HSC) | |
| 7 | Buzzer | |
| 8 | Buzzer | |
| 9 | Aprindere 2 | |
| 10 | Lumini de lucru față | |
| 11 | Lumini de lucru spate | |
| 12 | Semnalizatoare | |
| 13 | Pornire în liber | |
| 14 | Claxon spate | |
| 15 | Lumină de avertizare frână de parcare | |
| 16 | Compresor aer condiționat | |
| 17 | Frână de parcare | |

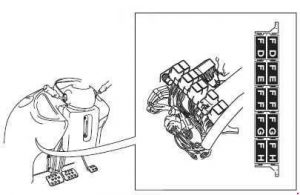

| Nr |
Releu |
| FD1 | Înainte HI / LO |
| FD2 | Înainte |
| FE1 | Inversare HI / LO |
| FE2 | Inversare |
| FF1 | Împletitură |
| FF2 | Tracțiune |
| FG1 | Gol |
| FG2 | Descărcare transmisie |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Nr | Releu |
| FG1 | Alarmă marșarier |
| FG2 | Evacuare transmisie |
| FH1 | 2WB |
| FH2 | Lumină de stop |

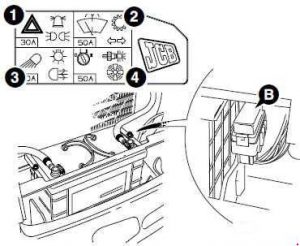

| Nr | Amperi [A] | Descriere |
| 1 | 30 | Indicatoare de avertizare;
Indicatoare de avertizare; Lumini. |
| 2 | 50 | Lavalampade;
Ștergător/Ștergătoare parbriz. |
| 3 | 50 | Lumini de lucru;
Proiectoare de ceață; Lumini de stop. |
| 4 | 50 | Aprindere;
Încălzitor; Termostart. |
