Toyota Auris (2007-2013) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Auris (2007–2013), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.

Toyota Auris (2007-2013) – schema cutiei de siguranțe

Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Toyota Auris este siguranța 23 în cutia de siguranțe din habitaclu și 39 în compartiment motor.

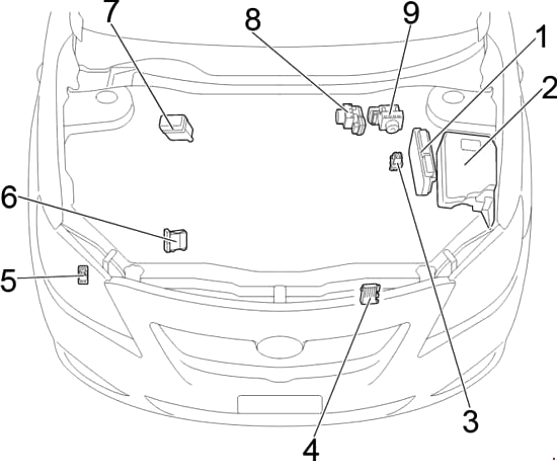

Compartiment motor cu electronică

Poziție

Poziție

Descriere

  1. Unitate de control motor
  2. Siguranță principală și cutie relee
  3. Releu bujie aprindere
  4. Unitate de control ventilator răcire
  5. LHD: Releu faruri
  6. Unitate de control injectoare (EDU)
  7. Cutie relee
  8. Benzină: unitate de control frâne
  9. Motorină: unitate de control frâne

Cutia de siguranțe și relee sub capotă

Se află pe partea stângă.

Tip 1

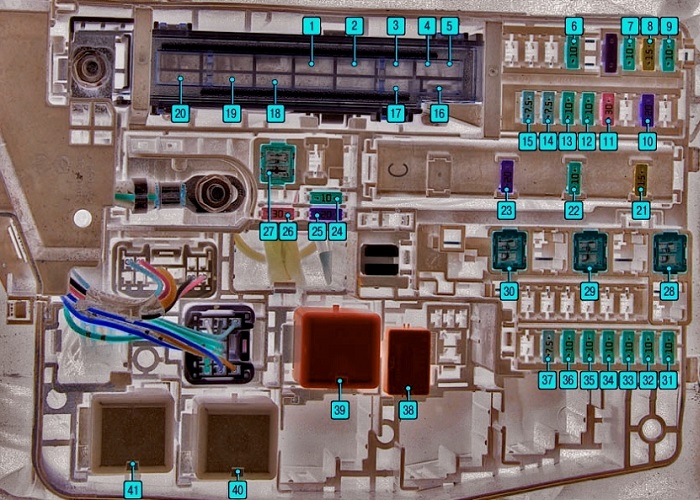

Cutia de siguranțe și relee sub capotă

Descriere

F1 30А – Spălător faruri
F2 45A – Ventilator răcire
F3 30А – Sistem antiblocare roți (ABS) și VSC
F4 50А – Sistem antiblocare roți (ABS) și VSC
F5 50A – Climatizare
F6 10А – Cutie automată;

Climatizare;

Sistem Smart Entry.
F7 10A – Instrumentație;

Unitate control electric;

VSC;

Închidere centralizată;

Geamuri electrice.
F8 15А – Sistem audio
F9 10A – Iluminare interioară;

Iluminare portbagaj;

Sistem Smart Entry.
F10 20А – Sistem blocare volan
F11 30A – Sistem pornire motor;

Sistem Smart Entry;

Sistem injecție.
F12 10A – Sistem control clapetă
F13 10А – Semnalizatoare și lumini de urgență
F14 7,5А – Sistem încărcare baterie
F15 7,5А – Unitate control dispozitive electrice
F 16 50А – Faruri
F17 50A – Sistem injecție combustibil
F18 80А – Sistem preîncălzire motor (pentru motoare Diesel)
F19 60A EPS – Servodirecție electrică
F20 120А – Sistem încărcare baterie
F21 15A – Sistem de injecție combustibil, sistem Smart Entry
F22 10А – Semnal acustic;

Claxon
F23 20A – Sistem de injecție combustibil
F24 Rezervă
F25 Rezervă
F26 Rezervă
F27 50A – Cutie automată
F28 30А – Climatizare
F29 30А – Climatizare
F30 30А – Climatizare
F31 10А – Far dreapta (lumini de poziție)
F32 10А – Far stânga (lumini de poziție)
F33 10А – Far dreapta (faruri de drum)
F34 10А – Far stânga (faruri de drum)
F35 10A – Sistem de injecție
F36 10A – Sistem de injecție
F37 7,5A – Sistem de pornire;

Sistem Smart Entry.
38 Releu ventilator răcire
39 Releu întrerupător faruri
40 Releu cutie automată
41 Releu faruri
Leggere  Toyota Aygo I (2005-2014) – baterie

Tip 2

Cutia de siguranțe și relee sub capotă - 2

Descriere

1 30A – Ventilator răcire electric (y)
2 40A – Ventilator(e) răcire
3 30A – Sistem antiblocare roți, sistem control stabilitate vehicul
4 50A – Sistem antiblocare roți, sistem control stabilitate vehicul
5 50A – Climatizare
6 120А – Sistem încărcare, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, HTR, HTR SUB NO. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, WIPER, WASHER, ECU-IG NO. 1, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, TAIL, PANEL
7 60A EPS – Servosterzo electric
8 80А – Bujii
9 50А P/I – EFI MAIN, IG2
10 50А – Faruri
11 10A – Sistem control emisii
12 10A – Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
13 10А – Far dreapta (faruri de drum)
14 10А – Far stânga (faruri de drum)
15 10А – Far dreapta (lumini de poziție)
16 10А – Far stânga (lumini de poziție)
17 10A – Sistem electronic control clapetă
18 10А – Semnalizatoare;

Lumini de avarie,
19 7,5А – Sistem încărcare
20 7,5A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de aprindere.
21 30A – Sistem de aprindere
22 20А – Sistem de blocare a volanului
23 7,5А – Sistem de aprindere
24 10A – Sistem climatizare
25 10A – ECU principal al caroseriei;

Senzor și contoare.

Contor kilometraj.
26 15A – Sistem audio
27 10A – Iluminare portbagaj;

Sistem cheie inteligentă.
28 30A – Sistem audio
29 10А MAYDAY
30 10A – Siguranță de rezervă
31 30A – Siguranță de rezervă
32 20A – Siguranță de rezervă
33 20A – sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

EFI NR. 1, EFI NR. 2
34 10A – Claxon
35 15A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de aprindere;

IGN;

Contor kilometraj.
36 7,5А – Demaror
37 30A – Încălzitor PTC
38 30A – Încălzitor PTC
39 15А – Priză;

Brichetă.
Leggere  Toyota Celica VI (1993-1999) – baterie

Cutia de relee adițională

Diagramă

Cutia de relee adițională

Destinație

R2 Încălzitor auxiliar (HTR SUB NO.1)
R3 Încălzitor auxiliar (HTR SUB NO.3)
R4 Încălzitor auxiliar (HTR SUB NO.2)

Habitaclu

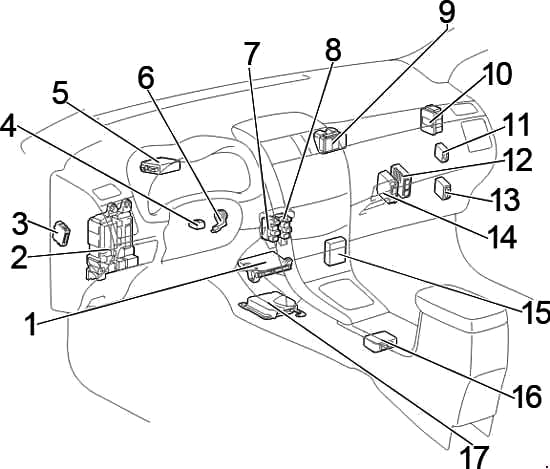

Schema de layout

Layout general al cutiilor în habitaclu

Schema de layout

Descriere

  1. Unitate de control a climatizării
  2. Cutia de siguranțe / ECM a caroseriei
  3. LHD: Unitate de control a unghiului farurilor
  4. Unitate de control a blocării volanului
  5. Unitate de control a servodirecției
  6. Amplificator al cheii transponder
  7. Cutia de relee nr. 1
  8. Cutia de relee nr. 2
  9. Bloc de distribuție
  10. Bloc de distribuție
  11. Releu al ștergătoarelor parbriz
  12. LHD : Unitate de control a cutiei de viteze (multimodală)
  13. Unitate de control a motorului și a cutiei de viteze
  14. Unitate de control a sistemului Start-Stop
  15. Unitate de control a interfeței multimedia
  16. LHD: Controler al blocării manetei cutiei de viteze
  17. Unitate de control a sistemului airbag
  18. RHD: releu al semnalului de viraj

Cutia de siguranțe

Se află în habitaclu sub panoul din partea stângă.

Volan pe dreapta

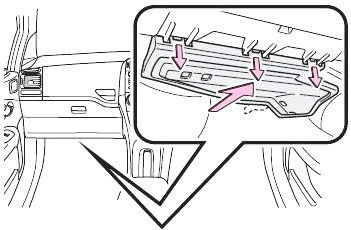

Cutia de siguranțe

Volan pe stânga

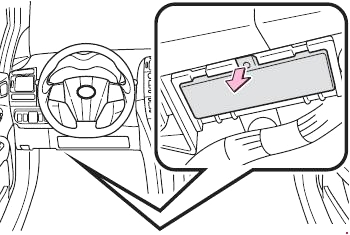

Cutia de siguranțe - 2

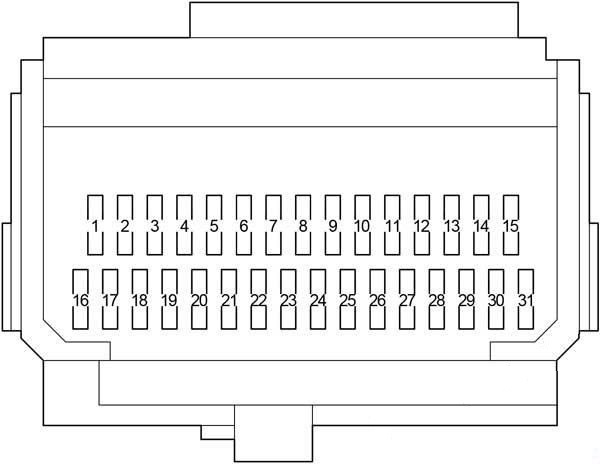

Cutia de siguranțe - 3

Descriere

1 7,5A – Sistem aprindere;

Sistem injecție multipoint;

Sistem injecție multipoint secvențial;

Siguranțe: “CIG”, “ACC”.
2 15A – Lumină proiectoare de ceață față
3  –
4 25A – Siguranțe: “CIG”, “ACC”
5 25А – Închidere centralizată
6  –
7 10A – Lumină de stop;

Lumină de frână suplimentară;

Sistem antiblocare roți (ABS);

VSC;

ECM caroserie;

Sistem injecție multipoint;

Sistem injecție multipoint secvențial;

Unitate control cutie.
8 7,5A – Port diagnostic
9 10A – Lumini marșarier;

Sistem încărcare;

Oglindă retrovizoare auto-întunecată;

Monitor;

Trapă;

Geam spate încălzit;

Climatizare;

Semnalizatoare;

Lumini de avarie;

Indicator centură de siguranță partea pasagerului față;

Sistem start-stop;

Asistență parcare.
10 10A – fără sistem start-stop:

Reglare automată unghi faruri;

ECM caroserie;

Servodirecție electrică;

Ventilator(i) răcire;

Blocare levier cutie;

Senzor ploaie;

Sistem antiblocare roți (ABS);

VSC;

Sistem audio;

Navigație;

Sistem injecție multipoint secvențial;

Curățare faruri;

Sistem acces și pornire inteligent.
11 15A – Racletă geam
12  –
13 25A – Ștergător;

Senzor ploaie.
14 10A – Climatizare;

Geam spate încălzit;

Încălzire staționare.
15 15A – Scaune încălzite
Leggere  Toyota Prius V (2012-2016) – cutia de siguranțe
16 10A – Lumină laterală;

Iluminare plăcuță de înmatriculare;

Lumină anticeață spate;

Lumină anticeață față;

Reglarea unghiului farurilor;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Iluminare bord.
17 7,5A – Comutator lumini;

Iluminare bord;

Iluminare compartiment motor;

Comutatoare pe volan;

Unitate de control controler caroserie.
18 10A – cu sistem start-stop:

Reglare automată a unghiului farurilor;

ECM controler caroserie;

Servodirecție electrică;

Ventilator răcire;

Blocare a levierului cutie automată;

Senzor de ploaie;

Sistem antiblocare roți (ABS);

VSC;

Sistem audio;

Navigație;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Curățare faruri;

Sistem de acces și pornire inteligent;

Sistem start-stop.
19 20A – Ridicător geam față
20 20A – Ridicător geam scaun spate stânga
21 20A – Ridicător geam scaun spate dreapta
22 20A – Trapă
23 15А CIG – Brichetă
24 7,5 A – Oglinzi electrice;

Sistem audio;

Navigație;

Blocare a levierului cutie automată;

ECM controler caroserie;

Sistem de acces și pornire inteligent;

Sistem Start/Stop.
25
26 10A – Oglinzi încălzite;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
27
28
29 7,5A – Lumină anticeață spate
30 7,5 A – Blocare sistem direcție;

Sistem airbag;

Modul control cutie automată;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de acces și pornire inteligent;

Sistem Start-Stop.
31 7,5A – Set semnalizatoare;

Sistem start-stop.

Releu

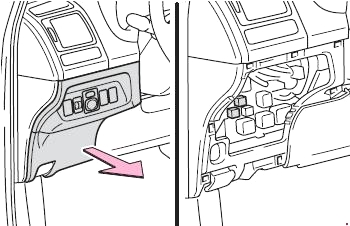

Cutia de siguranțe - 4

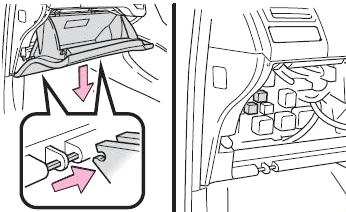

Cutia de siguranțe - 5

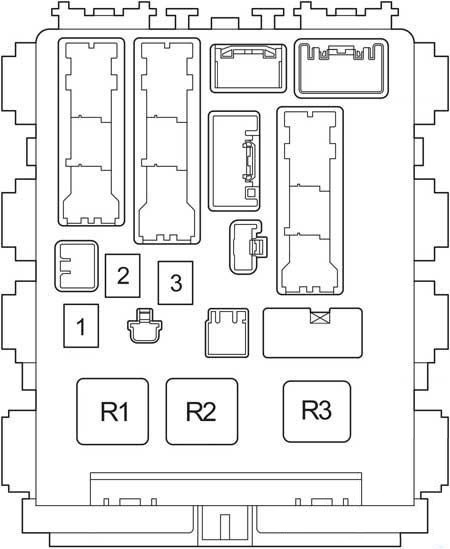

Cutia de siguranțe - 6

Descriere

1 30A ECU controler caroserie;

Electricitate geamuri.
2 30 / 40А Alimentare releu semnalizatoare;

Încălzire geam spate;

Siguranță: “MIR HTR”.
3 30A Scaune încălzite
R1 Releu “IG1” – sistem aprindere
R2 Releu încălzitor
R3 Releu – întrerupător semnalizatoare

Cutia de relee nr. 1

Cutia de relee nr. 1

Descriere

R1 Demaror (ST)
R2 Lumină de ceață spate (RR FOG)
R3 Releu auxiliar (ACC)
R4 Releu auxiliar (ACC CUT)

Cutia de relee nr. 2

Cutia de relee nr. 2

Descriere

R1 Lumină de ceață față (FR FOG)
R2 Demaror (ST CUT)
R3 Panou (PANEL)
R4 Rezervă
