Peugeot 308 T9 (2014-2018) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 308 T9 (2014–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Peugeot 308 T9 (2014-2018) – schema bloc siguranțe

Anul producției: 2014, 2015, 2016, 2017, 2018.

Bloc siguranțe bord în Peugeot 308 T9

Vehicule cu volan pe partea șoferului: blocul siguranțe se află în bordul inferior (pe partea șoferului).

Dezlipește capacul trăgând în colțul superior stâng și apoi spre dreapta.

Vehicule cu volan pe partea pasagerului: se află în compartimentul motor (pe partea șoferului).

Compartiment motor

Blocul siguranțe se află în compartimentul motor lângă baterie.

2014, 2015

Bloc siguranțe bord (Versiunea 1 – COMPLET)

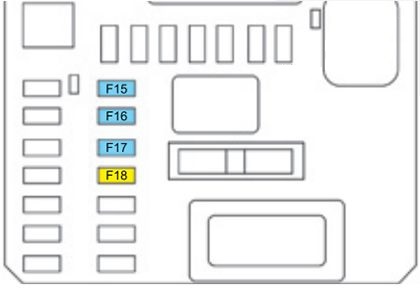

Atribuirea siguranțelor în bord Bloc siguranțe Versiunea 1 (COMPLET) (2014, 2015)

Nr	Amperi [A]	Descriere
F15	15	Presostat pentru accesorii 12 V.
F 16	15	Brichetă.
F17	15	Sistem audio.
F18	20	Sistem audio (baterie +).

Cutia de siguranțe bord (Versiunea 2 – ECO)

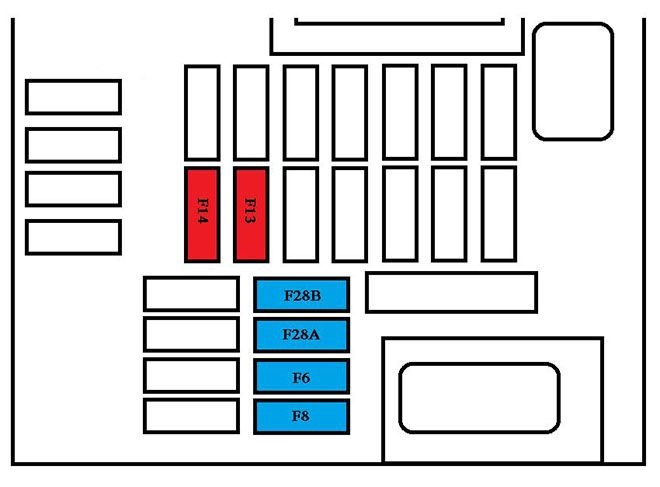

Atribuirea siguranțelor în bord Cutia de siguranțe Versiunea 2 (ECO) (2014, 2015)

Nr	Ampere [A]	Descriere
F6 A o B	15	Sistem audio.
F13	10	Brichetă.
F14	10	Priză pentru accesorii 12 V.
F28 A o B	15	Sistem audio (baterie +).

Compartiment motor

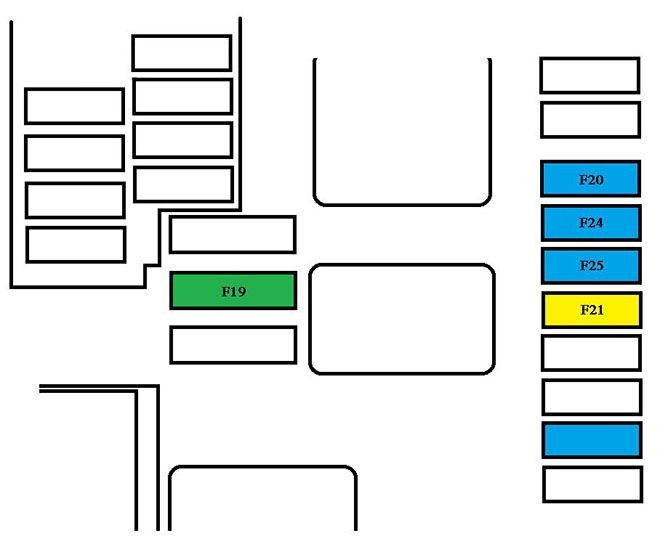

Alocarea siguranțelor în compartiment motor (Versiunea 1 – COMPLET) (2014, 2015)

Nr	Ampere [A]	Descriere
F19	30	Motor ștergător față.
F20	15	Pompe spălătoare parbriz față și spate.
F21	20	Spălător faruri.
F22	15	Claxon.
F23	15	Far faruri de întâlnire dreapta.
F24	15	Far faruri de întâlnire stânga.

Atribuirea siguranțelor în compartiment motor (Versiunea 2 – ECO) (2014, 2015)

Nr	Amperi [A]	Descriere
F16	15	Proiectoare de ceață față.
F18	10	Farul farurilor de întâlnire dreapta.
F19	10	Farul farurilor de întâlnire stânga.
F25	40	Releu spălătoare faruri (accesorii neoriginale).
F29	30	Motor ștergător față.
F30	80	Știfturi încălzitor (Diesel); Încălzire programabilă suplimentară (accesorii neoriginale); Pompă spălătoare faruri.

2016, 2017, 2018

Cutia de siguranțe bord (Versiunea 1 – COMPLETĂ)

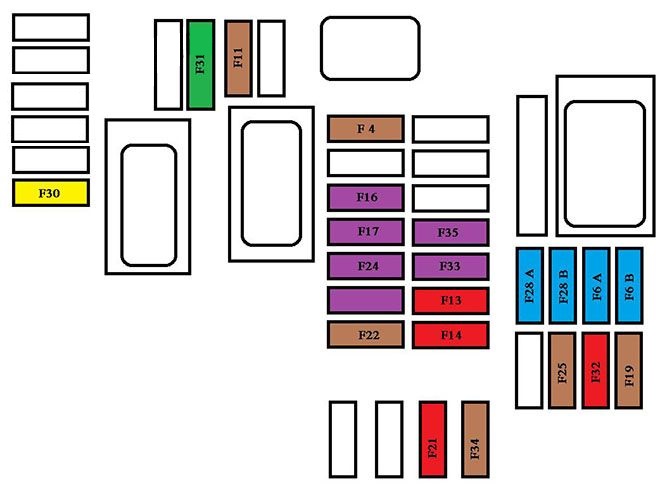

Atribuirea siguranțelor în bord Cutia de siguranțe Versiunea 1 (COMPLETĂ) (2016, 2017, 2018)

Nr	Amperi [A]	Descriere
F4	5	Apeluri de urgență și ajutor.
F6 A o B	15	Sistem audio; Ecran tactil; Cititor CD; Navigație.
F11	5	Sistem de „acces și aprindere fără cheie”
F13	10	Priză față pentru accesorii 12 V.
F14	10	Priză pentru accesorii 12 V în portbagaj.
F 16	3	Lumină compartiment motor; Lumină de cortizie scaun spate.
F17	3	Lumină oglindă cosmetică; Lumină față.
F19	5	Bord.
F21	10	Ecran multifuncțional; Climatizare.
F22	5	Cameră marșarier; Senzori parcare.
F24	3	Senzor ploaie și luminozitate
F25	5	Sistem airbag.
F28A o B	15	Sistem audio (baterie +).
F30	20	Ștergător spate.
F31	30	Încuietori.
F32	10	Amplificator hi-fi.
F33	3	Memorie poziție de condus.
F34	5	Servodirecție electrică.
F35	3	Indicator centuri de siguranță neînchise.

Cutia de siguranțe a bordului (Versiunea 2 – ECO)

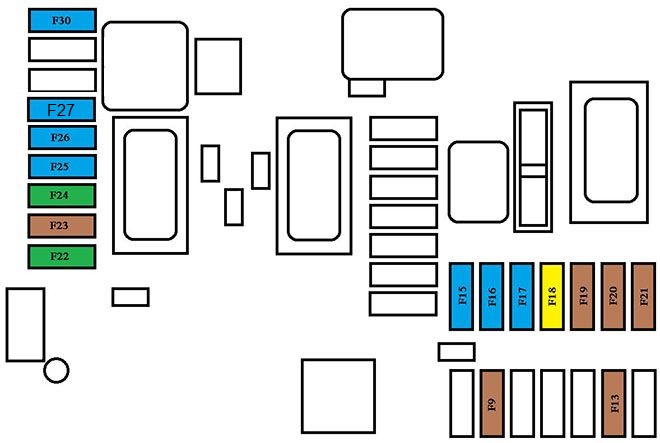

Alocarea siguranțelor în bord Cutia de siguranțe Versiunea 2 (ECO) (2016, 2017, 2018)

Nr	Ampere [A]	Descriere
F9	5	Apeluri de urgență și ajutor.
F13	5	Cameră marșarier și senzori parcare
F15	15	Priză pentru accesorii 12 V.
F 16	15	Brichetă.
F17	15	Sistem audio.
F18	20	Ecran tactil; Cititor CD; Sistem audio; Navigație.
F19	5	Senzor ploaie și luminozitate.
F20	5	Sistem airbag.
F21	5	Bord.
F22/F24	30	Încuietori interne, externe, față și spate.
F23	5	Lumină compartiment mănuși, oglindă cosmetică, lumini de cortizie față și spate.
F25/F27	15	Pompă ștergătoare față/spate.
F26	15	Claxon.
F30	15	Ștergător spate.

Compartiment motor (Versiunea 1 – COMPLETĂ)

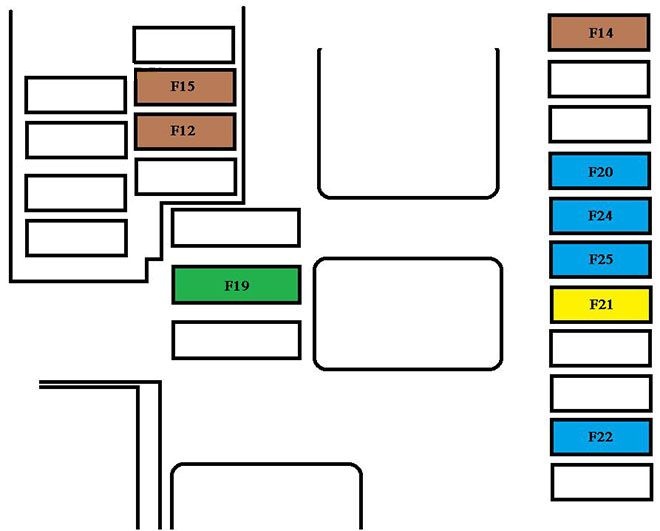

Atribuirea siguranțelor în compartiment motor (Versiunea 1 – COMPLETĂ) (2016, 2017, 2018)

Nr	Amperi [A]	Descriere
F12	5	Controler asistență parcare.
F14	25	Pompă ștergătoare parbriz față și spate
F15	5	Asistență la direcție.
F19	30	Motor ștergător parbriz față.
F20	15	Motoare ștergătoare parbriz față și spate.
F21	20	Spălător faruri.
F22	15	Claxon.
F23	15	Far faruri de întâlnire dreapta.
F24	15	Far faruri de întâlnire stânga.
Tablou combustibil 2:
F8	30	Sistem control emisii motorină (AdBlue*).
F10	5	Cutie automată.
F12	15	Cutie automată.

Compartiment motor (Versiunea 2 – ECO)

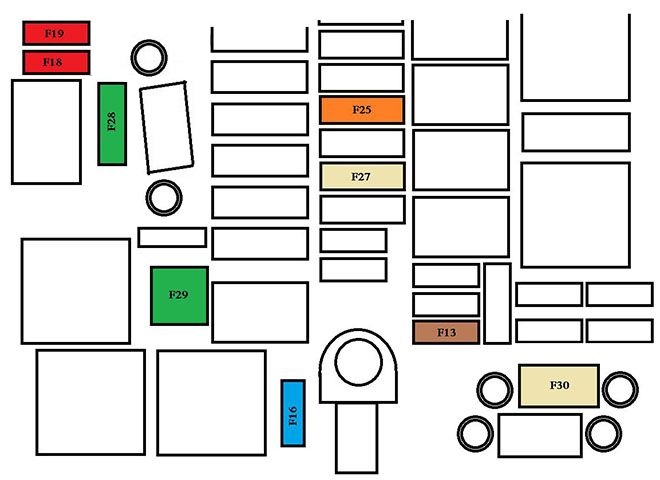

Atribuirea siguranțelor în compartiment motor (Versiunea 2 – ECO) (2016, 2017, 2018)

Nr	Amperi [A]	Funcții
F13	5	Interfață sistem integrată.
F 16	15	Proiectoare de ceață față.
F18	10	Far faruri de întâlnire dreapta.
F19	10	Far faruri de întâlnire stânga.
F25	40	Releu spălător faruri (accesorii neoriginale).
F27	25	Interfață sistem integrată.
F28	30	Sistem control emisii motorină (AdBlue®).
F29	30	Motor ștergător față.
F30	80	Mufe încălzitor (Diesel); Încălzire programabilă suplimentară (accesorii neoriginale); Pompă spălător faruri.
