Peugeot 508 II (2020-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 508 II (2020–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (schema siguranțelor).
Schema siguranțelor și releelor – Peugeot 508 II
Se referă la vehiculele produse în anii:
2020, 2021, 2022.
Siguranțe în bord
Cutia de siguranțe se află în partea inferioară a bordului (pe partea șoferului).
Pentru a accesa siguranțele, este necesar să urmezi aceeași procedură utilizată pentru instrumentele de înlocuire a siguranțelor.

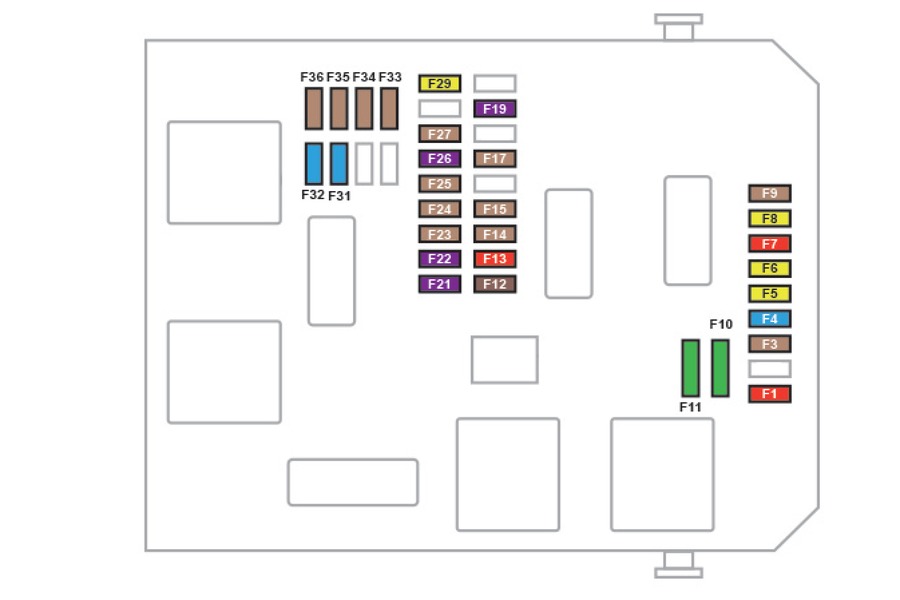

Cutie 1
|
Număr |
Amperaj [A] |
Descriere |
|---|---|---|
|
F1 |
10 A |
Oglinzi electrocrhomatice |
|
F3 |
5 A |
Faruri spate adaptive 3D |
|
F4 |
15 A |
Claxon |
|
F5 |
20 A |
Pompă spălător parbriz spate (SW) |
|
F6 |
20 A |
Pompă spălător faruri |
|
F7 |
10 A |
Prize USB spate |
|
F8 |
20 A |
Ștergător spate (SW) |
|
F10 |
30 A |
Închidere centralizată |
|
F11 |
30 A |
Blocare/deblocare hayon |
|
F14 |
5 A |
Buton apeluri de urgență și asistență; Modul control alarmă. |
|
F24 |
5 A |
Amplificator Hi-Fi |
|
F27 |
5 A |
Sirena alarmă |
|
F29 |
20 A |
Sistem audio cu ecran tactil |
|
F31 |
15 A |
Priză 12 V spate |
|
F32 |
15 A |
Brichetă/priză 12 V față |

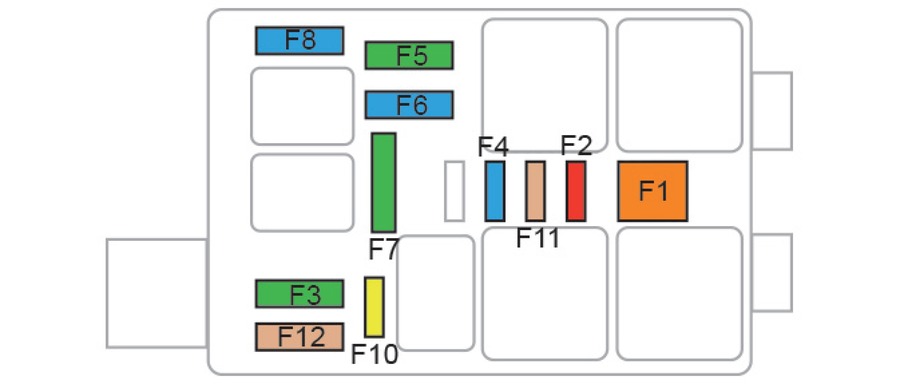

Cutia 2
|
Număr |
Amperaj [A] |
Descriere |
|---|---|---|
|
F2 |
10A |
Încălzirea oglinzilor retrovizoare exterioare |
|
F3 |
40 A |
Macarale electrice geamuri în ușile față |
|
F4 |
15 A |
Panou de control în ușa șoferului; Memorie pentru setările scaunelor reglabile electric. |
|
F5 |
40 A |
Macarale electrice geamuri în ușile spate |
|
F6 |
15 A |
Priză 12 V în portbagaj |
|
F7 |
30 A |
Încălzirea scaunelor |
|
F10 |
20 A |
Modulul cârligului de remorcă |
|
F12 |
25 A |
Amplificator Hi-Fi |
Cutia de siguranțe în habitaclu
|
Număr |
Amperaj [A] |
Descriere |
|---|---|---|
|
F36 |
30 A |
Trapă panoramică |
|
F37 |
30 A |
Perdea de întunecare a trapei panoramice |
|
F38 |
30 A |
Scaune electrice reglabile |
|
F39 |
30 A |
Grupul hayonului cu acționare |
|
F40 |
25 A |
Încălzire suplimentară |
Modulul cârligului de remorcare
|
Număr |
Amperaj [A] |
Descriere |
|---|---|---|
|
F36 |
20 A |
Lumină de stop; Luci de marșarier (remorcă). |
|
F37 |
20 A |
Lumini de poziție; Semnalizator (remorcă). |
|
F38 |
20 A |
Iluminare interioară (remorcă) |
|
F40 |
2 A |
Claxon (remorcă) |
Siguranțe în compartiment motor
Cutia de siguranțe se află în compartiment motor, lângă baterie.
- Deblocare două cârlige A.
- Îndepărtați capacul.
- Înlocuiți siguranța.
- După înlocuire, închideți cu atenție capacul și apoi blocați cele două cârlige A pentru a asigura etanșeitatea cutiei de siguranțe.
|
Număr |
Amperaj [A] |
Descriere |
|---|---|---|
|
F5 |
50 A |
Semnalizator dreapta; Lumini de poziție dreapta; Lumină de stop dreapta; Lumină de mers înapoi stânga; Proiectoare de ceață dreapta. |
|
F16 |
20 A |
Lumini de zi |
|
F18 |
10 A |
Far de drum dreapta |
|
F19 |
10 A |
Far de drum stânga |
|
F24 |
40 A |
Modul remorcă |
|
F27 |
25 A |
Faruri de întâlnire dreapta; Lumină de mers înapoi dreapta; Proiectoare de ceață stânga; Lumini de poziție spate stânga; A treia lumină de stop. |
|
F29 |
40 A |
Ștergătoare parbriz față |
|
F32 |
80 A |
Faruri de întâlnire stânga; Iluminare statică a curbelor; Semnalizatoare laterale; Semnalizator stânga; Lumini de poziție față stânga și lumini de poziție spate dreapta; Lumină de stop stânga; Iluminare număr de înmatriculare. |
