Peugeot 607 (1999-2009) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 607 (1999–2009), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Peugeot 607 (1999-2004) – schema cutiei de siguranțe
Anul producției: 1999, 2000, 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Peugeot 607 (1999-2004) este siguranța F10 în cutia de siguranțe de pe bord.
Cutia de siguranțe în habitaclu – BSI
| Nr | Amp [A] | Descriere |
| R | – | Siguranțe de rezervă |
| F1 | 30 | Deblocare, superînchidere |
| F2 | 20 | Amplificator radio |
| F3 | 30 | Spray parbriz |
| F4 | 30 | Comutatoare geam spate pe ușile spate |
| F5 | 15 | Imobilizator electronic;
Ecran monocrom; Ecran color; Tablou de bord; Control climatizare; Sistem audio/telefon. |
| F6 | 10 | Lumină de stop spate dreapta |
| F7 | 10 | Comutatoare;
Iluminare lumini spate; Iluminare plafon față; Iluminare plafon spate; Iluminare spate; Iluminare plăcuță; Reglaj înălțime faruri. |
| F8 | 10 | Conector diagnostic;
Modul control reglaj înălțime faruri; Receptor blocare HF; Senzor temperatură aer în compartiment motor; Receptor presiune joasă pneuri HF. |
| F9 | 20 | Spray faruri |
| F10 | 20 | Iluminare compartiment portbagaj;
Brichetă față; Iluminare suplimentară față și spate; Oglindă retrovizoare electrocromatică; Oglinzi exterioare electrice. |
| F11 | 5 | Modul control pentru aprindere automată
faruri; Modul control sistem airbag; Releu siguranță pentru aprinderea automată a farurilor. |
| F12 | 30 | Comutatoare geam spate pe panoul șoferului,
geamuri spate |
| F13 | 30 | Ștergător/Ștergătoare parbriz |
| F14 | 15 | Neutilizat |
| F15 | 15 | Control uși |
| F16 | 15 | Brichetă spate |
| F17 | 5 | Oglinzi exterioare încălzite |
| F18 | 15 | Lumină de stop spate stânga;
Lumină de stop suplimentară. |
| F19 | 10 | Unitate control asistență
parcare; Unitate control navigație. |
| F20 | 15 | Sirena alarmă,
Unitate control cu ecran monocrom sau color, Receptor HF, Sistem audio/telefon, Unitate control navigație monocromă sau color, Unitate control adaos motorină. |
| F21 | 15 | Conector diagnostic;
Priză remorcă; Releu lumini laterale remorcă. |
| F22 | 15 | Unitate control adaos pentru
motoare diesel; unitate control memorie scaun șofer; Control – ușă șofer; Control – ușă partea pasagerului. |
| F23 | 30 | Geam șofer;
Geam partea pasagerului; Retragere automată trapă; Comutator geam partea pasagerului pe panoul ușii șoferului. |
| F24 | 10 | Lumină ceață spate |
| F25 | 40 | Bypass PARC |
| F26 | 40 | Geam spate încălzit;
Amplificator radio pentru antenă. |
| R1 – R10 | – | Siguranțe de rezervă |
Siguranțe din compartiment motor
| Nr | Amp [A] | Descriere |
| MF1 | 70 | Interfață integrată a sistemelor
(parbriz încălzit; oglinzi exterioare încălzite; ștergător parbriz; duză sticlă; duză faruri). |
| MF2 | 50 | Ventilator |
| MF3 | 50 | Motor pompă ESP |
| 60 | Unitate hidraulică Sistem antiblocare roți (ABS) | |
| MF4 | 40 | Ventilator climatizare |
| F5 | 20 | Claxon, releu control claxon |
| F6 | 20 | Scaune față și scaun spate stânga încălzite |
| F7 | 20 | Scaune față și scaun spate dreapta încălzite |
| MF8 | 70 | Interfață sistem integrată |
| MF9 | 30 | Scaun electric partea pasagerului |
| MF10 | 20 | Unitate control automată
iluminare faruri. |
| MF11 | 50 | Interfață sistem integrată |
| MF12 | 70 | Alimentare aprindere
(+ ve accesorii/aprindere controlată + ve). |
| MF13 | 20 | Unitate control automată
iluminare faruri. |
| F14 | 15 | Alimentare dublă releu injectare |
| MF15 | – | Neutilizat |
| MF16 | – | Neutilizat |
| MF17 | 30 | Unitate hidraulică ESP |
| F18 | 30 | Alimentarea aprinderii (+ demaror) |
| F19 | 20 | Unitate de control a suspensiei variabile |
| F20 | 10 | Releu grup ventilator;
Comutator de siguranță cruise control; Comutator cutie manuală; Comutator lumină marșarier cutie manuală sau comutator multifuncțional cutie automată; Controler automat iluminare faruri; Senzor viteză vehicul; Senzor nivel lichid răcire; Senzor apă în motorină; Controler comutator putere releu. |
| F21 | 5 | Controler cutie automată;
Comutator multifuncțional cutie automată. |
| F22 | 25 | Unitate control ESP |
| F23 | 15 | Încălzire motorină |
| F24 | 5 | Unitate control motor;
Unitate control dublă. |
| F25 | 15 | Pompă combustibil |
| F26 | 30 | Unitate control memorie scaun șofer |
| F27 | 10 | Alimentare dublă releu injecție |
| F28 | 30 | Rezistor dezghețare clapetă accelerație;
Electrovalvă conductă admisie; Debitmetru; Pompă injecție dezactivator piston; Încălzire ulei. |
| F29 | 30 | Pompă aer;
Controler adaos motorină; Injector adaos motorină. |
| F30 | – | Neutilizat |
| F31 | 5 | Blocare automată cutie |
| F32 | 10 | Unitate control ESP sau ABS |
| F33 | 15 | Controler cutie automată;
Comutator multifuncțional cutie automată (exclus lumină marșarier); Control secvențial cutie automată. |
| F34 | 5 | Senzori de oxigen;
Electrovalvă recirculare gaze evacuare; Electrovalvă clapetă recirculare gaze evacuare; Electrovalvă reglare presiune turbo. |
Peugeot 607 (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Peugeot 607 (2005) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
| Nr | Amp [A] | Descriere |
| F31 | 5 | Far lumină de stop dreapta |
| F32 | 5 | Far lumină de stop stânga |
| F33 | 5 | Al treilea far lumină de stop |
| F34 | 5 | Alimentare audio/telefonică |
| F35 | 5 | Unitate de control pentru detectarea
a presiunii scăzute în pneuri; Changer CD. |
| F36 | 30 | Releu al scaunului partea pasagerului |
| F37 | 30 | Scaune încălzite partea pasagerului
și scaun spate dreapta. |
| F38 | 30 | Scaune încălzite partea șoferului
și scaun spate stânga. |
| F39 | 30 | Releu al scaunului partea șoferului |
| F40 | 5 | Priză diagnostic |
| Nr | Amp [A] | Descriere |
| F1 | 15 | Pompă spalator parbriz față și
senzor nivel lichid spalator parbriz. |
| F2 | 30 | Masa blocată și încuiată |
| F3 | 5 | Sistem airbag |
| F4 | 10 | Comutator ambreiaj;
Comutator multifuncțional frână; Conector diagnostic; Senzor ESP; Grup airbag și pretensionatori; Releu BCP3 climatizare; Oglindă electrocrómatică. |
| F5 | 30 | Geamuri electrice față și
alimentare trapă. |
| F6 | 30 | Alimentare geamuri electrice spate |
| F7 | 5 | Comutator iluminare compartiment motor;
Iluminare suplimentară; Lămpi pentru citirea hărții; Oglindă suplimentară. |
| F8 | 20 | Alimentare afișaj multifuncțional;
Control volan; Sirena alarmă; Cutia de siguranțe suplimentară pentru remorcă. |
| F9 | 30 | Brichetă față și spate |
| F10 | 15 | Alimentare unitate control rezervor aditiv |
| F11 | 15 | Controler transmisie automată,
comutator selecție poziție transmisie automată; Comutator aprindere. |
| F12 | 15 | Alimentare cutie de siguranțe remorcă;
Kit handsfree; Releu scaune; Modul memorie scaun; Senzor ploaie și luminozitate. |
| F13 | 5 | Alimentare cutie de siguranțe compartiment motor;
Alimentare regulator faruri, |
| F14 | 15 | Alimentare unitate control
pentru asistență parcare; Comutator reglare faruri; Panou instrumente, climatizare; Sistem airbag și grup pretensionatori. |
| F15 | 30 | Alimentare încuietori |
| F17 | 40 | Încălzire lunetă spate și
oglinzi încălzite. |
Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| F1 | 20 | Control releu
al grupului ventilator; Releu de putere al unității de control al motorului. |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător/Ștergătoare parbriz
față și spate |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Pompă combustibil și electrovalvă
de golire a rezervorului. |
| F6 | 10 | Servodirecție;
Controler suspensie; Cutie automată. |
| F7 | 10 | Unitate de control motor;
Unitate de control ESP. |
| F8 | 15 | Bobine de aprindere Demaror |
| F9 | 10 | Senzor nivel,
încălzire habitaclu (HDI), întrerupător. |
| F10 | 30 | Actuatori control motor
(bobine de aprindere, electrovalve, senzori de oxigen, unitate de control, injectoare) |
| F11 | 40 | Releu ventilator climatizare |
| F12 | 30 | Releu ștergător/Ștergătoare parbriz
față. |
| F13 | 40 | Alimentare integrată
interfață sistem (aprindere pozitivă) |
| F14 | 30 | Pompă aer (benzină) |
Peugeot 607 (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Peugeot 607 (2006) este siguranța F9 în bloc siguranțe pe bord.

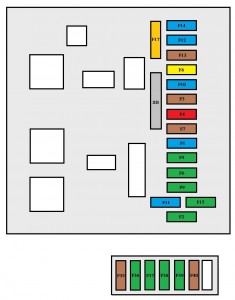

Siguranțe pe bord
| Nr | Amp [A] | Descriere |
| F31 | 5 | Lumină de stop dreapta |
| F32 | 5 | Lumină de stop stânga |
| F33 | 5 | A treia lumină de stop |
| F34 | 5 | Alimentare audio/telefonică |
| F35 | 5 | Unitate control detectare
presiune prea joasă în pneuri; Changer CD. |
| F36 | 30 | Releu scaun partea pasagerului |
| F37 | 30 | Scaune încălzite
pasager și scaun spate dreapta. |
| F38 | 30 | Scaune încălzite partea șoferului
și scaun spate stânga. |
| F39 | 30 | Releu scaun partea șoferului |
| F40 | 5 | Priză diagnosticare |
| Nr | Amp [A] | Descriere |
| F1 | 15 | Pompă spălător parbriz față și
senzor nivel lichid spălător parbriz |
| F2 | 30 | Pământ blocat și încadrat |
| F3 | 5 | Sistem airbag |
| F4 | 10 | Comutator ambreiaj, comutator
dublu frână; Conector diagnostic; Senzor ESP; Grup airbag și tensionatori; Releu BCP3 climatizare; Oglindă electrocromatică. |
| F5 | 30 | Geamuri electrice față și
alimentare trapă. |
| F6 | 30 | Alimentare geamuri electrice spate |
| F7 | 5 | Comutator iluminare compartiment motor;
Iluminare suplimentară; Lămpi pentru citire hartă; Oglindă suplimentară. |
| F8 | 20 | Alimentare display multifuncțional;
Control volan; Sirena alarmă; Cutie de siguranțe suplimentară remorcă. |
| F9 | 30 | Brichetă față și spate (max. 100 W) |
| F10 | 15 | Alimentare unitate control
rezervor aditiv. |
| F11 | 15 | Controler cutie automată,
comutator selecție poziție cutie automată, comutator aprindere |
| F12 | 15 | Alimentare bloc siguranțe remorcă;
Kit hands-free; Releu scaune; Modul memorie scaun; Senzor ploaie și luminozitate. |
| F13 | 5 | Alimentare bloc siguranțe motor,
alimentare reglare faruri |
| F14 | 15 | Alimentare unitate control
asistență parcare; Comutator reglare faruri; Bord; Climatizare; Sistem airbag și grup tensionatori. |
| F15 | 30 | Alimentare încuietori |
| F17 | 40 | Geam spate încălzit și
oglinzi încălzite. |

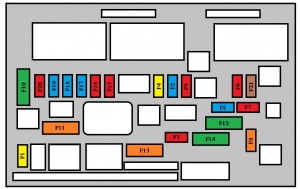

Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| F1 | 20 | Control releu
ventilator; Releu putere unitate control motor. |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător parbriz
față și spate. |
| F4 | 20 | Spray faruri |
| F5 | 15 | Pompă combustibil și electrovalvă
golire rezervor. |
| F6 | 10 | Servodirecție;
Controler suspensie; Cutie automată. |
| F7 | 10 | Unitate control motor;
Unitate control ESP. |
| F8 | 15 | Bobine de aprindere |
| F9 | 10 | Senzor nivel;
încălzire habitaclu (HDI); comutator. |
| F10 | 30 | Actuatori control motor
(bobine de aprindere, electrovalve, senzori de oxigen, unitate control, injectoare). |
| F11 | 40 | Releu ventilator
climatizare. |
| F12 | 30 | Releu ștergător
geam față. |
| F13 | 40 | Alimentare integrată
interfață sistem (aprindere pozitivă). |
| F14 | 30 | Pompă aer (benzină) |
Peugeot 607 (2007-2008) – schema cutiei de siguranțe
Anul producției: 2007, 2008.
Siguranță brichetă (priză de alimentare) în Peugeot 607 (2007-2008) este siguranța F9 în bloc siguranțe pe bord.

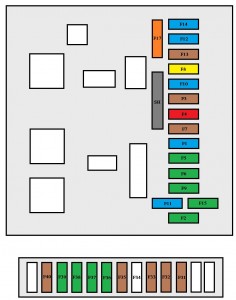

Siguranțe pe bord
| Nr | Amp [A] | Descriere |
| F31 | 5 | Lumină de stop dreapta |
| F32 | 5 | Lumină de stop stânga |
| F33 | 5 | A treia lumină de stop |
| F34 | 5 | Gol |
| F35 | 5 | Unitate control detecție
presiune prea scăzută în pneuri; Changer CD. |
| F36 | 30 | Releu scaun partea pasagerului |
| F37 | 30 | Scaune încălzite partea pasagerului și scaun spate dreapta |
| F38 | 30 | Scaune încălzite partea șoferului și scaun spate stânga |
| F39 | 30 | Releu scaun partea șoferului |
| F40 | 5 | Priză diagnosticare |
| Nr | Amp [A] | Descriere |
| F1 | 15 | Pompă ștergător parbriz față și
senzor nivel lichid ștergător parbriz. |
| F2 | 30 | Pământ blocat și blocat |
| F3 | 5 | Sistem airbag |
| F4 | 10 | Comutator ambreiaj;
Comutator frână cu dublă funcție; Conector diagnostic; Senzor ESP; Oglindă electrocrormatică. |
| F5 | 30 | Geamuri electrice față și
alimentare trapă. |
| F6 | 30 | Alimentare geamuri electrice spate |
| F7 | 5 | Comutator compartiment port-objete;
Iluminare suplimentară; Lămpi pentru citit harta; Oglindă suplimentară. |
| F8 | 20 | Alimentare afișaj multifuncțional;
Control volan; Sirena alarmă; Alimentare bloc siguranțe remorcă; Audio RD4; RT4 audio GPS/telefon; Oglindă electrică și control geamuri electrice față și spate. |
| F9 | 30 | Brichetă față și spate (max 100 W) |
| F10 | 15 | Alimentare unitate control rezervor aditiv |
| F11 | 15 | Controler cutie automată;
Comutator selecție poziție cutie automată; Comutator aprindere. |
| F12 | 15 | Alimentare bloc siguranțe remorcă;
Kit handsfree; Releu scaune; Modul memorie scaun; Senzor ploaie și luminozitate. |
| F13 | 5 | Alimentare bloc siguranțe compartiment motor |
| F14 | 15 | Alimentare unitate control
asistență parcare; Comutator reglare faruri; Panou instrumente, climatizare; Sistem airbag și grup pretensionatoare. |
| F15 | 30 | Alimentare încuietori |
| F17 | 40 | Geam spate încălzit și
oglinzi încălzite. |
Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| F1 | 20 | Unitate control motor |
| F2 | 15 | Claxon |
| F3 | 10 | Jaluzea electrică spate |
| F4 | 20 | Spray faruri |
| F5 | 15 | Pompă combustibil
(cu excepția 2 litri HDI 16 V și 2,2 litri HDI 16 V); Încălzitor motorină (2 litri HDI 16 V); Actuatori control motor (2,2 litri HDI 16 V). |
| F6 | 10 | Servodirecție;
Controler suspensie; Cutie automată; Reglaj automat faruri. |
| F7 | 10 | Senzor debit aer motor
(2,2 l HDI 16 V); Controler ESP. |
| F8 | 15 | Bobină demaror |
| F9 | 10 | Senzor nivel lichid răcire;
Încălzire habitaclu (HDI); Comutator STOP. |
| F10 | 30 | Actuatori control motor
(injectoare, bobine de aprindere, electrovalve, senzori oxigen) |
| F11 | 40 | Releu ventilator climatizare |
| F12 | 30 | Releu ștergător parbriz |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Pompă aer |
| F15 | 10 | Far faruri de întâlnire dreapta |
| F 16 | 10 | Far faruri de întâlnire stânga |
| F17 | 15 | Far faruri de drum stânga |
| F18 | 15 | Far faruri de drum dreapta |
| F19 | 15 | Încălzitor ulei
(2,2 litri 16 V și 2 litri HDI 16 V); Supapă electromagnetică încălzire aer la intrare (2 litri HDI 16 V); Senzor debit aer (2 litri HDI 16 V); Pompă injecție (2,2 litri HDI 16 V); Senzor oxigen; Supapă electromagnetică de ventilare rezervor (3 litri V6 24V). |
| F20 | 10 | Senzor apă în motorină
(2 litri HDI 16 V și 2,2 litri HDI 16 V); Electrovalvă reglare turbocompresor (2 litri HDI 16 V); Supape electromagnetice de distribuție și evacuare (3 litri V6 24 V). |
| F21 | 10 | Control releu
grup ventilator. |
Peugeot 607 (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Peugeot 607 (2009) este siguranța F9 în bloc siguranțe pe bord.
Siguranțe pe bord
| Nr | Amp [A] | Descriere |
| F31 | 5 | Lumină de stop dreapta |
| F32 | 5 | Lumină de stop stânga |
| F33 | 5 | A treia lumină de stop |
| F34 | 5 | Gol |
| F35 | 5 | Unitate control detectare
presiune joasă pneuri; Schimbător CD. |
| F36 | 30 | Releu scaun partea pasagerului |
| F37 | 30 | Scaune încălzite partea pasagerului și
scaun spate dreapta. |
| F38 | 30 | Scaune încălzite partea șoferului și
scaun spate stânga. |
| F39 | 30 | Releu scaun partea șoferului |
| F40 | 5 | Priză diagnostic |
| Nr | Amp [A] | Descriere |
| F1 | 15 | Pompă ștergător parbriz față și
senzor nivel lichid ștergător parbriz. |
| F2 | 30 | Masă blocată și încuiată |
| F3 | 5 | Sistem airbag |
| F4 | 10 | Comutator ambreiaj;
Comutator frână cu dublă funcție; Priză diagnosticare; Senzor ESP; Oglindă electrocrormatică. |
| F5 | 30 | Geamuri electrice față și
alimentare trapă. |
| F6 | 30 | Alimentare geamuri electrice spate |
| F7 | 5 | Comutator compartiment portbagaj;
Iluminare suplimentară; Lumini de citit; Oglindă suplimentară. |
| F8 | 20 | Alimentare display multifuncțional;
Control volan; Sirena alarmă; Alimentare bloc siguranțe remorcă; Audio RD4; RT4 GPS audio/telefon; Oglindă electrică și control geamuri electrice față și spate. |
| F9 | 30 | Brichetă față și spate (max 100 W) |
| F10 | 15 | Alimentare unitate control
rezervor aditiv. |
| F11 | 15 | Controler cutie automată;
Comutator selecție poziție cutie automată; Comutator aprindere. |
| F12 | 15 | Alimentare bloc siguranțe remorcă;
Kit handsfree; Releu scaune; Modul memorie scaun; Senzor ploaie și luminozitate. |
| F13 | 5 | Alimentare bloc siguranțe compartiment motor |
| F14 | 15 | Alimentare unitate control
asistență parcare; Comutator reglare faruri; Bord, climatizare; Sistem airbag și grup pretensionatori. |
| F15 | 30 | Alimentare încuietori |
| F17 | 40 | Geam spate încălzit și
oglinzi încălzite. |
Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| F1 | 20 | Unitate control motor |
| F2 | 15 | Claxon |
| F3 | 10 | Jaluzea electrică spate |
| F4 | 20 | Injector faruri |
| F5 | 15 | Pompă combustibil
(exclusiv 2 litri HDI 16 V); încălzitor motorină (2 litri HDI 16 V); turbocompresor și unitate de încălzire motorină (2,7 litri HDI 24 V). |
| F6 | 10 | Servodirecție;
Controler suspensie; Cutie automată; Reglare automată faruri. |
| F7 | 10 | Unitate control ESP |
| F8 | 15 | Bobine de aprindere |
| F9 | 10 | Senzor nivel lichid răcire;
Încălzire habitaclu (HDI); Comutator STOP. |
| F10 | 30 | Actuatori control motor
(injectoare, bobine de aprindere, electrovalve, senzori oxigen). |
| F11 | 40 | Releu ventilator climatizare |
| F12 | 30 | Releu ștergător parbriz |
| F13 | 40 | Alimentare interfață
sisteme integrate (aprindere pozitivă). |
| F14 | 30 | Pompă aer |
| F15 | 10 | Lumină faruri de drum dreapta |
| F 16 | 10 | Lumină faruri de drum stânga |
| F17 | 15 | Far faruri de întâlnire stânga |
| F18 | 15 | Far faruri de întâlnire dreapta |
| F19 | 15 | Încălzitor ulei (2 litri HDI 16 V);
Supapă electromagnetică încălzire aer intrare (2 litri HDI 16 V); Senzor debit aer (2 litri HDI 16 V și 2,7 litri V6 HDI 24 V); Senzor de oxigen. |
| F20 | 10 | Senzor apă în motorină
(2 litri HDI 16V); Pompă injecție (2,7 litri V6 HDI 24V); Electrovalvă reglare turbo (2 litri HDI 16V). |
| F21 | 10 | Control releu
grup ventilator; Grup ventilator suplimentar (2,7 litri V6 HDI 24 V). |
