Peugeot 307 CC (2003-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Peugeot 307 CC (2003–2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 307 CC (2003) – schema siguranței
Anul producției: 2003.
Siguranță brichetă (priză de alimentare) în Peugeot 307 CC (2003) este siguranța 12 în blocul siguranțe de pe bord.

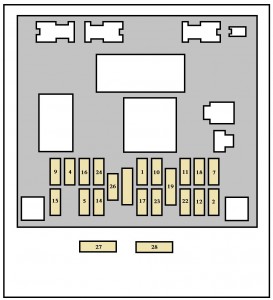

Siguranță bord
| Nr | Amp [A] | Descriere |
| 1 | 10 | Far spate proiectoare de ceață. |
| 2 | – | Neutilizat |
| 4 | 15 | Geamuri electrice față;
Arcuri de siguranță pentru trapă; Trapă pliabilă. |
| 5 | 15 | Far stânga pentru remorcă |
| 7 | 30 | Iluminare interioară spate;
Iluminare interioară față; Lămpi pentru citirea hărților; Priză 12 V față; Iluminare compartiment port-objete. |
| 9 | 30 | Geamuri electrice față;
Geamuri electrice față automate. |
| 10 | 15 | Priză diagnostic;
Priză 12 V spate; Remorcă. |
| 11 | 20 | Sistem audio;
Display multifuncțional; Comenzi pe volan; Cutie automată; Control trapă pliabilă. |
| 12 | 10 | Faruri de poziție față dreapta și spate dreapta;
Iluminare plăcuță și remorcă; Închidere centralizată; Alarmă; Faruri de urgență; Iluminare butoane ESP; Iluminare climatizare/ scrumieră; Iluminare butoane cutie automată; Brichetă. |
| 14 | 30 | Control deschidere/închidere uși;
Control cu blocare. |
| 15 | 30 | Geamuri electrice spate;
Capace motor cu balama. |
| 16 | 10 | Bloc siguranțe compartiment motor;
Alarmă; Control pe volan; Sistem airbag. |
| 17 | 10 | Lumină de stop spate dreapta;
A treia lumină de stop. |
| 18 | 10 | Priză diagnostic;
Comenzi pe volan; Oglindă electrocromatică; Pedalieră frână (stop) și întrerupătoare ambreiaj; Întrerupător nivel lichid răcire; Al doilea întrerupător frână. |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Lumini de poziție față stânga și spate stânga;
Iluminare plăcuță și remorcă. |
| 23 | 15 | Sirena alarmei;
Unitate control internă alarmă. |
| 24 | 15 | Tablou de bord;
Sistem audio; Afișaj multifuncțional; Climatizare; Asistent parcare spate; Senzor ploaie/luminozitate. |
| 26 | 30 | Geam spate încălzit |
| 27 * | – | Neutilizat |
| 28 | 40 | Pompă trapă rabatabilă |

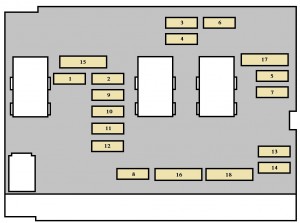

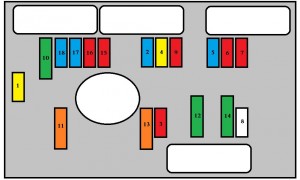

Siguranțe din compartiment motor
| Nr | Amp [A] | Descriere |
| 1 * | 50 | Unitate motor ventilator |
| 2 * | 30 | Motor pompă ESP/ABS |
| 3 * | 30 | Electrovalve ESP/ABS |
| 4 * | 70 | Alimentare interfață sisteme integrate |
| 5 * | 70 | Alimentare interfață sisteme integrate |
| 6 * | 60 | Pompă trapă rabatabilă |
| 7 * | 30 | Aprindere |
| 8 * | 70 | Unitate pompă electroasistată pentru direcție |
| Nr | Amp [A] | Descriere |
| FV1 * | 20 | Unitate motor ventilator cu o viteză |
| FV2 * | 30 | Motor ventilator cu două viteze |
| Nr | Amp [A] | Descriere |
| 1 | 10 | Comutator lumină marșarier cutie automată;
Control releu blocare pornire cutie automată; Comutator lumină marșarier cutie manuală; Senzor viteză vehicul. |
| 2 | 15 | Electrovalvă rezervor – pompă combustibil |
| 3 | 10 | Controler servodirecție;
Controler Sistem antiblocare roți (ABS) sau ESP. |
| 4 | 10 | Controler injecție;
Control releu grup ventilator; Control releu suplimentar pentru încălzire; Controler cutie automată; Control secvențial cutie automată; Releu blocare cutie automată. |
| 5 | – | Neutilizat |
| 6 | 15 | Proiectoare de ceață față |
| 7 | – | Neutilizat |
| 8 | 20 | Control releu grup ventilator;
Alimentare ECU motor. |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Faruri de drum dreapta |
| 12 | 10 | Faruri de drum stânga |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă ștergător |
| 15 | 30 | Senzori de oxigen;
Electrovalvă recirculare gaze evacuare; Bobine de aprindere; Alimentare injectoare. |
| 16 | 17 | Pompă aer motor pe benzină
cu cutie automată. |
| 17 | 30 | Ștergător viteză mică/mare |
| 18 | 40 | Ventilator climatizare |
Peugeot 307 CC (2004) – schema cutiei de siguranțe
Anul producției: 2004.
Siguranță brichetă (priză de alimentare) în Peugeot 307 CC (2004) este o siguranță nr. 12 în cutia de siguranțe de pe bord.

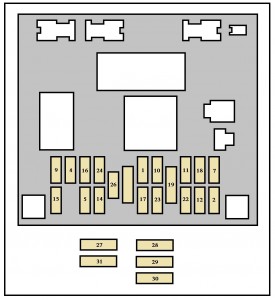

Siguranțe pe bord
Cutia de siguranțe se află în partea inferioară a bordului (partea pasagerului).
| Nr | Amp [A] | Descriere |
| 1 | 10 | Far spate proiectoare de ceață |
| 2 | – | Neutilizat |
| 4 | 15 | Geamuri electrice față;
Arce de siguranță pentru trapă; Trapă retractabilă. |
| 5 | 15 | Far stânga lumină de stop cu remorcă |
| 7 | 30 | Iluminare interioară spate;
Iluminare interioară față; Lămpi pentru citirea hărților; Priză față 12 V; Iluminare compartiment port-objete. |
| 9 | 30 | Geamuri electrice față;
Geamuri electrice față automate. |
| 10 | 15 | Priză diagnostică;
Priză spate 12 V; Remorcă. |
| 11 | 20 | Sistem audio;
Afișaj multifuncțional; Comenzi pe volan; Cutie automată; Control trapă rabatabilă. |
| 12 | 10 | Lumini de poziție față
dreapta și spate dreapta; Iluminare plăcuță de înmatriculare și remorcă; Închidere centralizată; Alarmă; Faruri de avarie; Iluminare comutatoare ESP; Iluminare climatizare/ scrumieră; Iluminare comutatoare cutie automată; Brichetă. |
| 14 | 30 | Control deschidere/închidere uși;
Control cu blocare, |
| 15 | 30 | Geamuri electrice spate;
Capace motor cu balama. |
| 16 | 10 | Cutia de siguranțe compartiment motor;
Alarmă; Control pe volan; Airbag. |
| 17 | 10 | Far spate dreapta lumină de stop;
Al treilea far lumină de stop. |
| 18 | 10 | Priză diagnosticare;
Comenzi pe volan; Oglindă electrocromatică; Pedalieră frână (stop) și întrerupătoare ambreiaj; Întrerupător nivel lichid răcire; Al doilea întrerupător frână. |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Lumini de poziție față
stânga și spate stânga; Iluminare plăcuță și remorcă. |
| 23 | 15 | Sirena alarmei;
Unitate control internă alarmă. |
| 24 | 15 | Panou instrumente;
Sistem audio; Display multifuncțional; Climatizare; Asistent parcare spate; Senzor ploaie/luminozitate. |
| 26 | 30 | Geam spate încălzit |
| 27 * | 20 | Scaune încălzite. |
| 28 * | 40 | Pompă trapă retractabilă |
| 29 * | 10 | Airbag. |
| 30 * | 20 | Sistem audio JBL |
| 31 * | 10 | Jante aliaj |
| * Siguranțe amplasate în partea superioară
a cutiei de siguranțe. |
||

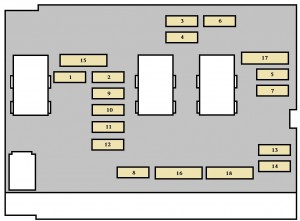

Siguranțe compartiment motor
Maxi – cutia de siguranțe
| Nr | Amp [A] | Descriere |
| 1 | 50 | Unitate motor ventilator |
| 2 | 30 | Motor pompă ESP/ABS |
| 3 | 30 | Electrovalve ESP/ABS |
| 4 | 70 | Alimentare interfață sisteme integrate |
| 5 | 70 | Alimentare interfață sisteme integrate |
| 6 | 60 | Pompă trapă retractabilă |
| 7 | 30 | Cheie aprindere |
| 8 | 70 | Unitate pompă electrohidraulică direcție |
Exterior – cutia de siguranțe
| Nr | Amp [A] | Descriere |
| FV1 | 20 | Unitate motor ventilator cu o viteză |
| FV2 | 30 | Motor ventilator cu dublă viteză |
| Nr | Amp [A] | Descriere |
| 1 | 10 | Comutator lumini marșarier cutie automată;
Control releu de blocare motor cutie automată; Comutator lumini marșarier cutie manuală; Senzor viteză vehicul. |
| 2 | 15 | Electrovalvă rezervor;
Pompă combustibil |
| 3 | 10 | Control asistență direcție;
Control Sistem antiblocare roți (ABS) sau ESP. |
| 4 | 10 | Control injecție;
Control releu grup ventilator; Control unui releu suplimentar de încălzire; Control cutie automată; Control secvențial cutie automată; Releu de blocare cutie automată. |
| 5 | – | Neutilizat |
| 6 | 15 | Proiectoare de ceață față |
| 7 | – | Neutilizat |
| 8 | 20 | Control releu
grup ventilator; Alimentare ECU motor. |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Faruri de drum partea dreaptă |
| 12 | 10 | Faruri de drum partea stângă |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă ștergător |
| 15 | 30 | Senzori de oxigen;
Electrovalvă recirculare gaze de eșapament; Bobine de aprindere; Alimentare injectoare. |
| 16 | 30 | Pompă aer motor pe benzină
cu cutie automată. |
| 17 | 30 | Perie ștergător viteză mică/mare |
| 18 | 40 | Ventilator climatizare |
Peugeot 307 CC (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Peugeot 307 CC (2005) este siguranța 9 în bloc siguranțe pe bord.

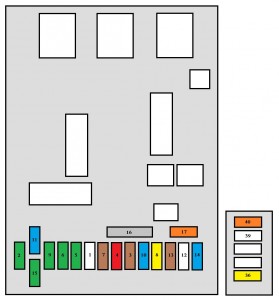

Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 36 | 20 | Amplificator Hi-Fi |
| 40 | 30 | Alimentare a pompei pentru tettuccio apribile |
| Nr | Amp [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 30 | Blocco e superchiave |
| 3 | 5 | Grup airbag și pretensionatori |
| 4 | 10 | Comutatoare pedale frâne și ambreiaj;
Senzor nivel lichid răcire motor; Senzor unghi volan; Priză diagnostic; Senzor ESP; Oglindă electrocromatică. |
| 5 | 30 | Alimentare geamuri electrice față
și oglinzi încălzite. |
| 6 | 30 | Alimentare geamuri electrice spate;
Motor balamale deschidere. |
| 7 | 5 | Iluminare interioară față și spate;
Lumini de lectură; Iluminare compartiment port-objete. |
| 8 | 20 | Alimentare display multifuncțional;
Echipamente audio; Audio/telefon; Sirena de alertă; Centrală de alertă; Priză spate 12V; Bloc siguranțe remorcă. |
| 9 | 30 | Priză față 12V |
| 10 | 15 | Controler transmisie automată;
Comutator frână. |
| 11 | 15 | Priză diagnostic;
Aprindere curent redus. |
| 12 | – | Neutilizat |
| 13 | 5 | Alimentare bloc siguranțe motor;
Senzor ploaie și luminozitate. |
| 14 | 15 | Bloc siguranțe remorcă;
Bord; Climatizare automată; Airbag și grup pretensionatori. |
| 15 | 30 | Alimentare pentru încuietori |
| 16 | – | Bypass PARC |
| 17 | 40 | Geamuri spate încălzite |
Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Control releu grup ventilator;
Control modul control motor. |
| 2 | 15 | Claxon |
| 3 | 10 | Perii ștergător parbriz |
| 4 | – | Neutilizat |
| 5 | 15 | Pompă combustibil și electrovalvă
pentru golirea rezervorului. |
| 6 | 10 | Controler cutie automată;
Blocare levier cutie automată; Buton control; Releu viteză mare grup ventilator. |
| 7 | 10 | Controler Sistem antiblocare roți (ABS)/ESP;
Controler asistență direcție. |
| 8 | 20 | Aprindere |
| 9 | 10 | Comutator nivel lichid răcire motor |
| 10 | 30 | Actuatori pentru funcționarea motorului
(bobine de aprindere, electrovalve, senzori de oxigen, modul control, injectoare). |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Viteze joasă/înaltă ale ștergătoarelor
parbrizului. |
| 13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| 14 | 30 | Pompă aer (2 litri benzină) |
| 15 | 10 | Far drept faruri de drum |
| 16 | 10 | Far stâng faruri de drum |
| 17 | 15 | Far stâng faruri de întâlnire |
| 18 | 15 | Far drept faruri de întâlnire |
Peugeot 307 CC (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Peugeot 307 CC (2006) este siguranța 9 în cutia de siguranțe de pe bord.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 36 | 20 | Amplificator Hi-Fi |
| 40 | 30 | Alimentare pompă pentru trapă rabatabilă |
| Nr | Amp [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 30 | Blocare și supercheie |
| 3 | 5 | Grup airbag și pretensionatori |
| 4 | 10 | Comutatoare pedale frâne și ambreiaj;
Senzor nivel lichid răcire motor; Senzor unghi direcție; Priză diagnostic; Senzor ESP; Pompă filtru particule; Oglindă electrocromă. |
| 5 | 30 | Alimentare geamuri electrice față și
oglinzi încălzite. |
| 6 | 30 | Alimentare electrică geamuri spate;
Motor alete balama. |
| 7 | 5 | Iluminare interioară față și spate;
Lămpi pentru citirea hărții; Iluminare compartiment torpedou. |
| 8 | 20 | Alimentare display multifuncțional;
Echipament audio; Audio/telefon; Sirena de alertă; Unitate control alarmă; Cutia de siguranțe a remorcii; Alimentare elemente control pe volan. |
| 9 | 30 | Priză față 12 V;
Priză spate 12 V. |
| 10 | 15 | Unitate control automată
transmisie; Comutator frână; Unitate control pentru detectare presiune scăzută în pneuri. |
| 11 | 15 | Priză diagnostic;
Controler filtru particule; Cheie aprindere curent redus. |
| 12 | 15 | Asistent parcare spate;
Amplificator Hi-Fi. |
| 13 | 5 | Alimentare cutia de siguranțe a motorului;
Senzor ploaie și luminozitate. |
| 14 | 15 | Cutia de siguranțe a remorcii;
Panou instrumente; Climatizare automată; Airbag; Pretensionatori și bare protecție spate; Kit handsfree. |
| 15 | 30 | Alimentare încuietori și superîncuietori |
| 16 | – | Bypass PARC |
| 17 | 40 | Geam spate încălzit |
Siguranțe din compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Control releu grup ventilator;
Control modul control motor. |
| 2 | 15 | Claxon |
| 3 | 10 | Ștergător parbriz |
| 4 | 20 | Spălător faruri |
| 5 | 15 | Pompă combustibil și electrovalvă
pentru golirea rezervorului (2 litri benzină). |
| 6 | 10 | Cutie automată cu patru viteze;
Blocare manetă cutie automată; Buton control; Releu viteză mare grup ventilator; Far dreapta de drum și stânga de drum. |
| 7 | 10 | Controler Sistem antiblocare roți (ABS)/ESP;
Controler asistență la direcție. |
| 8 | 20 | Control demaror |
| 9 | 10 | Unitate încălzire suplimentară (Diesel);
Comutator nivel lichid răcire motor. |
| 10 | 30 | Actuatori pentru funcționarea motorului
(bobine de aprindere, electrovalve, senzori de oxigen, modul control, injectoare, încălzitoare); Electrovalvă curățare rezervor (benzină 1,6 litri). |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Viteză joasă/înaltă ștergătoare parbriz |
| 13 | 40 | Alimentare interfață
sisteme integrate (aprindere pozitivă). |
| 14 | 30 | Pompă aer (2 litri benzină) |
| 15 | 10 | Far dreapta de drum |
| 16 | 10 | Far stânga de drum |
| 17 | 15 | Far stânga de întâlnire |
| 18 | 15 | Far dreapta de întâlnire |
| Nr | Amp [A] | Descriere |
| MF1* | 30 | Ventilator 200 W. |
| 50 | Ventilator de 400 W și 460 W. | |
| MF2* | 30 | Pompă Sistem antiblocare roți (ABS) / ESP |
| MF3* | 30 | Electrovalve Sistem antiblocare roți (ABS) / ESP |
| MF4* | 80 | Alimentare interfață sisteme integrate |
| MF5* | 80 | Alimentare interfață sisteme integrate |
| MF6* | 80 | Cutia de siguranțe în compartiment partea pasagerului |
| MF8* | 70 | Grup electropompă pentru asistență la direcție |
| * Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Peugeot 307 CC (2007-2008) – schema cutiei de siguranțe
Anul producției: 2007, 2008.
Siguranță brichetă (priză de alimentare) în Peugeot 307 CC (2007-2008) este siguranța 9 în bloc siguranțe de pe bord.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 36 | 20 | Amplificator Hi-Fi |
| 40 | 30 | Alimentare pompă trapă retractabilă |
| Nr | Amp [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 30 | Blocare și supercheie |
| 3 | 5 | Grup airbag și pretensionatori |
| 4 | 10 | Comutatoare pedale frâne și ambreiaj;
Senzor nivel lichid răcire; Senzor unghi volan; Priză diagnoză; Senzor ESP; Pompă filtru particule; Oglindă electrocromatică. |
| 5 | 30 | Alimentare geamuri electrice față și
oglinzi încălzite |
| 6 | 30 | Alimentare electrică geamuri spate;
Motor alete balama, |
| 7 | 5 | Iluminare interioară față și spate;
Lumini pentru citire hartă; Iluminare compartiment torpedou. |
| 8 | 20 | Alimentare display multifuncțional;
Echipamente audio; Audio/telefon; Sirena avertizare; Unitate control alarmă; Bloc siguranțe remorcă; Alimentare elemente control pe volan. |
| 9 | 30 | Priză față 12 V;
Priză spate 12 V. |
| 10 | 15 | Unitate control cutie automată;
Comutator frână; Unitate control detectare presiune scăzută pneuri. |
| 11 | 15 | Priză diagnoză;
Controler filtru particule; Cheie aprindere curent redus. |
| 12 | 15 | Asistent parcare spate;
Amplificator Hi-Fi. |
| 13 | 5 | Alimentare bloc siguranțe compartiment motor;
Senzor ploaie și luminozitate. |
| 14 | 15 | Bloc siguranțe remorcă;
Panou instrumente; Climatizare automată; Airbag; Pretensionatori și bare protecție spate; Kit handsfree. |
| 15 | 30 | Alimentare încuietori și superîncuietori |
| 16 | – | Bypass PARC |
| 17 | 40 | Geam spate încălzit |
Siguranțe din compartiment motor
Peugeot 307 CC (2007-2008) – siguranțe – compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Control releu grup ventilator;
Control modul control motor. |
| 2 | 15 | Claxon |
| 3 | 10 | Ștergător ștergătoare parbriz |
| 4 | 20 | Spălător faruri |
| 5 | 15 | Pompă combustibil și electrovalvă
pentru golirea rezervorului (2 litri benzină). |
| 6 | 10 | Cutie automată cu patru viteze;
Blocare manetă cutie automată; Buton control; Releu viteză mare grup ventilator; Far xenon dreapta și stânga. |
| 7 | 10 | Controler Sistem antiblocare roți (ABS)/ESP;
Controler asistență la direcție. |
| 8 | 20 | Control demaror |
| 9 | 10 | Unitate încălzire suplimentară (Diesel);
Comutator nivel lichid răcire. |
| 10 | 30 | Actuatori pentru funcționarea motorului
(bobine de aprindere, electrovalve, senzori de oxigen, modul control, injectoare, încălzitoare); Electrovalvă pentru golirea rezervorului (benzină 1,6 litri). |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Viteză joasă/înaltă ștergătoare parbriz. |
| 13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| 14 | 30 | Pompă aer (2 litri benzină) |
| 15 | 10 | Far dreapta |
| 16 | 10 | Far stânga |
| 17 | 15 | Far faruri de întâlnire stânga |
| 18 | 15 | Far faruri de întâlnire dreapta |
