SEAT Leon 5F (2013-2019) – cutia de siguranțe

În acest articol vei găsi schemele cutiei de siguranțe a SEAT Leon 5F (2013–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

SEAT Leon 5F (2013-2019…) – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Culoare	Amperi [A]
Negru	1
Purpuriu	3
Maro deschis	5
Maro	7,5
Roșu	10
Albastru	15
Galben	20
Alb sau transparent	25
Verde	30
Portocaliu	40

Habitaclu

Siguranțele se află pe partea stângă a bordului în spatele compartimentului pentru obiecte (în compartimentul pentru obiecte la vehiculele cu volan pe partea dreaptă).

Compartiment motor

Cutia de siguranțe din compartimentul motor se află pe partea dreaptă.

2016

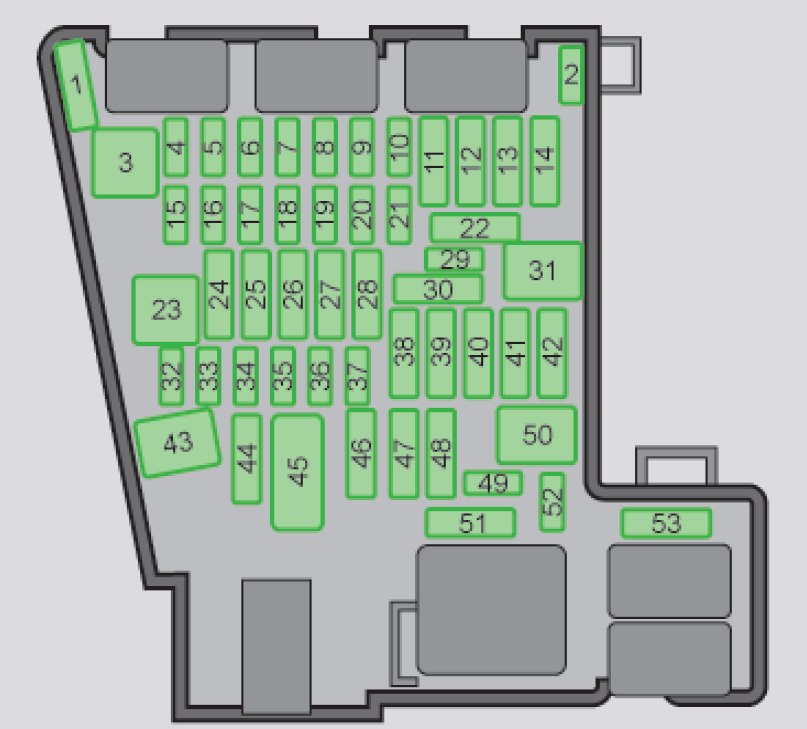

Panou instrumente

Nr Descriere Ampere [A] Nr Descriere Ampere [A] 4 Taxi 3 5 CAN 5 6 Manetă cutie automată 5 7 Panou de control al climatizării și al încălzirii;

Încălzire lunetă spate. 10 8 Diagnosticare;

Comutator frână de mână;

Comutator lumină;

Lumină marșarier;

Iluminare interioară. 10 9 Coloană de direcție 5 10 Display radio 5 12 Radio 20 13 Mod de condus 15 14 Ventilator climatizare 30 17 Panou instrumente 5 18 Cameră spate 7,5 21 Unitate control Haldex 4×4 15 22 Remorcă 15 23 Far dreapta 40 24 Trapă electrică 30 25 Ușă stânga 30

Nr	Descriere	Amperi [A]
26	Scaune încălzite	20
28	Remorcă	25
31	Far stânga	40
32	Unitate control parcare	7,5
33	Sistem airbag	5
34	Comutator marșarier; Senzor climatic; Oglindă electrocromatică.	7,5
35	Diagnosticare; Controler faruri; Regulator faruri.	10
36	Cameră față; Radar.	10
38	Remorcă	25
39	Ușă dreapta	30
40	Priză 12V	20
42	Închidere centralizată	40
43	Lumină interior	30
44	Remorcă	15
45	Scaun electric partea șoferului	15
47	Ștergător lunetă spate	15
49	Aprindere; Senzor ambreiaj	5
53	Lunetă spate încălzită	30

Compartiment motor

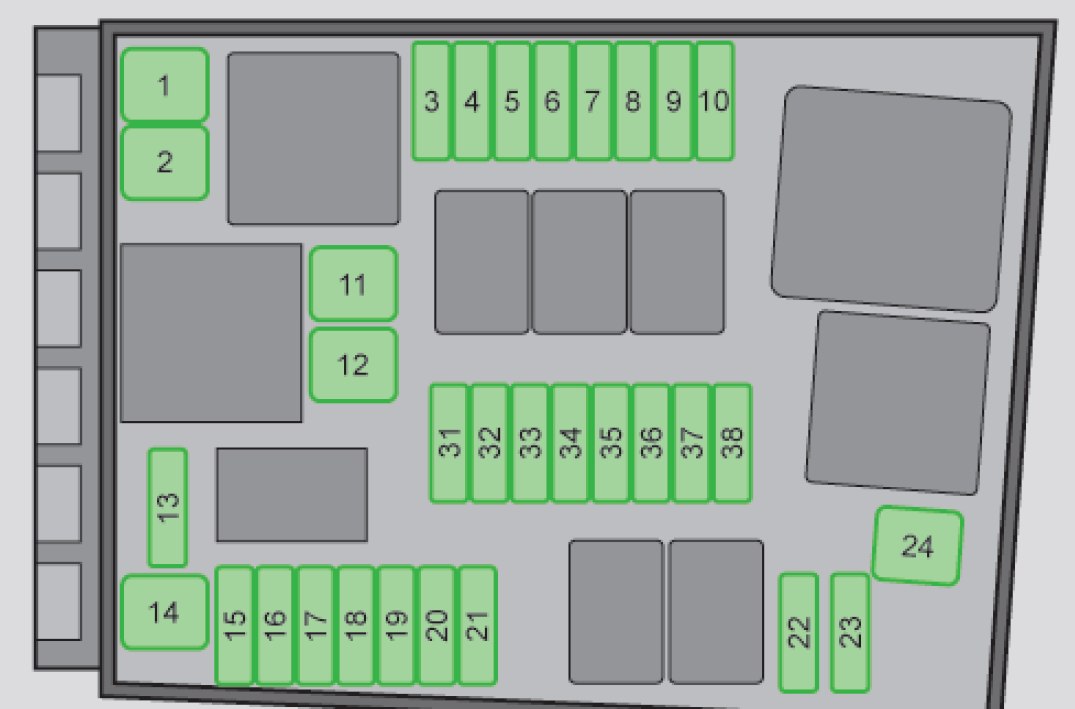

Alocarea siguranțelor în compartiment motor (2016)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1	Unitate control ESP	40/20
2	Unitate control ESP	40
3	Unitate control motor (diesel/benzină)	30/15
4	Senzori motor	5/10
5	Senzori motor	7,5/10
6	Senzor lumină frână	5
7	Alimentare motor	5/10
8	Sondă lambda	10/15
9	Motor	5/10/20
10	Unitate control pompă combustibil	15.10.20
11	PTC	40

Nr	Descriere	Amperi [A]
12	PTC	40
13	Modul control Cutie automată	15/30
15	Claxon	15
16	Modul control Pompă combustibil	15.05.20
17	Modul control Motor	7,5
18	Terminal 30 (referință pozitivă)	5
19	Spălător lunetă față	30
20	Claxon avertizare	10
22	Modul control Motor	5
23	Aprindere	30
24	PTC	40
31	Diferențial electronic CUPRA	15
33	Pompă Cutie automată	30

2017

Panou instrumente

Alocarea siguranțelor în bord (2017)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
4	Taxi	3
5	CAN	5
6	Manetă cutie automată	5
7	Panou control climatizare și încălzire; Încălzire lunetă spate.	10
8	Diagnosticare; Comutator frână de mână; Comutator lumină; Lumină marșarier; Iluminare interioară.	10
9	Coloană volan	5
10	Display radio	5
12	Radio	20
13	Mod de condus.	15
14	Ventilator climatizare	40
15	KESSY	10
16	Skrzynka łączności	7,5
17	Panou instrumente	5
18	Cameră spate	7,5
19	KESSY	7,5
21	Unitate control Haldex 4×4	15
22	Remorcă	15
23	Far dreapta	40
24	Trapă electrică	30

Nr	Descriere	Amperi [A]
25	Ușă stânga	30
26	Scaune încălzite	20
28	Remorcă	25
31	Far stânga	40
32	Unitate control parcare; Cameră față și radar.	7,5
33	Sistem airbag	5
34	Comutator marșarier; Senzor climatic; Oglindă electrocrómatică.	7,5
35	Diagnosticare; Controler faruri; Regulator faruri.	10
36	Far LED dreapta	10
37	Far LED stânga	10
38	Remorcă	25
39	Ușă dreapta	30
40	Priză 12V	20
42	Închidere centralizată	40
43	Lumină interior	30
44	Remorcă	15
45	Scaun electric partea șoferului	15
47	Ștergător lunetă spate	15
49	Aprindere; Senzor ambreiaj	5
53	Lunetă spate încălzită	30

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2017)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1	Unitate control ESP	40/20
2	Unitate control ESP	40/60
3	Unitate control motor (diesel/benzină)	30/15
4	Senzori motor	5/10
5	Senzori motor	7,5/10
6	Senzor lumină frână	7,5
7	Alimentare motor	7,5/10
8	Sondă lambda	10/15
9	Motor	5/10/20
10	Unitate control pompă combustibil	15
11	PTC	40

Nr	Descriere	Amperi [A]
12	PTC	40
13	Unitate control cutie automată	15/30
15	Claxon	15
16	Unitate control pompă combustibil	7,5
17	Unitate control motor	7,5
18	Terminal 30 (referință pozitivă)	7,5
19	Spălător lunetă față	30
21	Unitate control cutie automată	15/30
22	Unitate control motor	5
23	Demaror	30
24	PTC	40
31	Diferențial electronic CUPRA	15
33	Pompă cutie automată	30

2018

Panou instrumente

Alocarea siguranțelor în bord (2018)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
4	Taxi	3
5	CAN	5
6	Levier cutie automată	5
7	Panou control climatizare și încălzire; Încălzire lunetă spate.	10
8	Diagnostic; Comutator frână de mână; Comutator lumină; Lumină marșarier; Iluminare interioară; Prag ușă iluminat.	10
9	Coloană volan	5
10	Display radio	7,5
11	Far stânga	40
12	Radio	20
14	Ventilator climatizare	40
15	KESSY	10
16	Skrzynka łączności.	7,5
17	Panou instrumente	7,5
18	Cameră spate	7,5
19	KESSY	7,5
21	Unitate control Haldex 4×4	15
22	Remorcă	15
23	Trapă	30
24	Far dreapta	40

Nr	Descriere	Amperi [A]
25	Ușă stânga	30
26	Scaune încălzite	20
27	Lumină interioară	30
28	Remorcă	25
32	Controler parcare; Cameră față; Radar.	7,5
33	Sistem airbag	5
34	Comutator marșarier; Senzor climatic; Oglindă electrocromatică; Priză alimentare spate (USB)	7,5
35	Diagnosticare; Controler faruri; Regulator faruri.	10
36	Far LED dreapta	7,5
37	Far LED stânga	7,5
38	Remorcă	25
39	Ușă dreapta	30
40	Priză 12 V	20
41	Închidere centralizată	40
43	SEAT Sounds; Sunet CAN și MOST.	30
44	Remorcă	15
45	Scaun electric partea șoferului	15
47	Ștergător lunetă spate	15
49	Aprindere; Senzor ambreiaj.	5
52	Moduri de condus.	15
53	Lunetă spate încălzită	30

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2018)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1	Unitate control ESP	25
2	Unitate control ESP	40/60
3	Unitate control motor (diesel/benzină)	30/15
4	Senzori motor	5/10
5	Senzori motor	7,5/10
6	Senzor lumină frână	5
7	Alimentare motor	5/10
8	Sondă lambda	10/15
9	Motor	5/10/20
10	Unitate control pompă combustibil	15
11	PTC	40

Nr	Descriere	Amperi [A]
12	PTC	40
13	Pompă cutie automată	30
15	Claxon	15
16	Unitate control pompă combustibil	7,5
17	Unitate control motor	7,5
18	Terminal 30 (referință pozitivă)	7,5
19	Spălător lunetă față	30
20	Claxon de avertizare	10
22	Unitate control motor	5
23	Demaror	30
24	PTC	40
31	Diferențial electronic CUPRA	15
33	Pompă cutie automată	30

2019

Panou instrumente

Atribuirea siguranțelor în bord (2019)

Nr	Descriere	Amperi [A]
Nr	Descriere	Amperi [A]
1	SCR; Adblue.	20
4	Claxon de avertizare	7,5
5	Gateway CAN	7,5
6	Maneta cutiei automate	7,5
7	Panou de control al climatizării și încălzirii; Încălzire lunetă spate.	10
8	Diagnosticare; Comutator frână de mână; Comutator lumină; Lumină marșarier; Iluminare interioară; Prag ușă iluminat.	7,5
9	Coloană volan	7,5
10	Display radio	7,5
11	Far stânga	40
12	Radio	20
13	Taxi	5
14	Ventilator climatizare	40
15	KESSy	10
16	Skrzynka łączności	7,5
17	Bord, OCU	7,5
18	Cameră spate	7,5
19	KESSy	7,5
20	SCR; Releu motor, 1,5.	10/15
21	Unitate control Haldex 4×4	15
22	Remorcă	15
23	Trapă	20

Nr	Descriere	Ampere [A]
24	Far dreapta	40
25	Ușă stânga	30
26	Scaune încălzite	20
27	Lumină interior	30
28	Remorcă	25
32	Controler parcare; Cameră față; Radar.	7,5
33	Sistem airbag	7,5
34	Comutator marșarier; Senzor climatic; Oglindă electrocromatică.	7,5
35	Diagnosticare; Controler faruri; Regulator faruri.	7,5
36	Far LED dreapta	7,5
37	Far LED stânga	7,5
38	Remorcă	25
39	Ușă dreapta	30
40	Priză 12V	20
41	Închidere centralizată	40
42	Beats sound CAN și MOST.	30
44	Remorcă	15
45	Scaun electric partea șoferului	15
47	Ștergător lunetă spate	15
49	Aprindere; Senzor ambreiaj.	7,5
52	Moduri de condus.	15
53	Lunetă spate încălzită	30
