Peugeot Boxer (1994-2022) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Boxer (1994–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Peugeot Boxer (1994-2003) – schema cutiei de siguranțe

Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Siguranță brichetă (priză de alimentare) în Peugeot Boxer (1994-2003) este siguranța 44 în cutia de siguranțe de pe bord, în partea stângă.

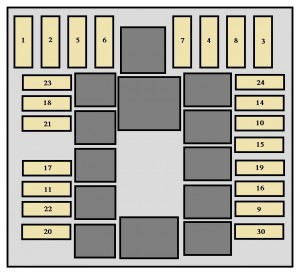

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor
Peugeot Boxer – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 * 80 Cutia 27 siguranțe

în compartimentul pasagerilor.
2 * 50 Încălzitor auxiliar;

Rezistor încălzire (motoare 2,8 litri).
3 * 30 Comutator aprindere
4 * 50 Sistem antiblocare roți (ABS)
5 * 40 Sistem aer răcit
6 * 40 Grup ventilator (viteză joasă)
7 * 40/60 Grup ventilator (viteză mare);

Releu grup ventilator

(viteză mare cu climatizare).
8 30 Pompă spălător parbriz
9 15 Faruri și proiectoare de ceață
10 15 Claxon;

Control manetă volan.
11 15 Unitate control motor (auxiliară)
14 10 Far de întâlnire dreapta
15 10 Far de întâlnire stânga
16 7,5 Alimentare unitate control motor;

Transponder.
17 10 Unitate control motor (principală)
18 7,5 Unitate control motor;

Transponder.
19 7,5 Compresor aer climatizare
20 30 PTC
21 15 Pompă combustibil
22 20 Unitate control motor (principală)
23 10 Cutie automată
24 15 Cutie automată
30 15 Faruri de drum stânga și dreapta
* Siguranțele maxi oferă protecție

suplimentară pentru instalațiile electrice.

Siguranțe în bord

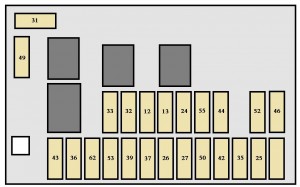

Cutia de siguranțe din stânga

Cutia de siguranțe din stânga

Peugeot Boxer – siguranțe – bord (stânga)
Nr Amp [A] Descriere
12 5 Lumini de poziție dreapta

față și spate.
13 5 Lumini de poziție

față și spate stânga.
24 5 Iluminare plăcuță

și remorcă;

Semnalizator de avertizare

lumini laterale;

Manetă lumini.
25 7,5 Instalație audio
26 7,5 Lumină de stop
27 7,5 Oglinzi electrice;

Control de croazieră;

Telefon;

Cronotahigraf;

Telecomandă;

Alarmă.
31 10 Lumini de mers înapoi;

Releu lumini față

proiectoare de ceață;

Releu climatizare;

Releu oglinzi încălzite;

Releu încălzire lunetă spate;

Priză 12 V.
32 15 Instalație audio
33 7,5 Lumină de mers înapoi
35 7,5 ABI – Control electric al geamurilor
36 – Neutilizat
37 10 Panou instrumente
39 10 Iluminare interioară;

priză diagnostic EOBD.
42 7,5 Sistem antiblocare roți (ABS)
43 20 Pompă ștergător parbriz
44 15 Brichetă
46 – Neutilizat
49 20 Pompă ștergător faruri
50 7,5 Sistem airbag
51 10 PCS (minibus)
52 20 Priză alimentare față
53 10 Semnalizator;

Lumini de avarie;

Panou instrumente.
55 30 Ventilator electric

secțiune pasageri;

Modul control Webasto;

Ventilație încălzire/climatizare;

Ventilație încălzire Webasto;

Alimentare Webasto.
62 – Neutilizat

Cutia de siguranțe partea șoferului

Cutia de siguranțe partea șoferului

Peugeot Boxer – siguranțe – bord (partea șoferului)
Nr Amp [A] Descriere
34 10 Chronotachigraf;

Telefon;

Alarmă;

Telecomandă;

Control climatizare.
38 20 Neutilizat
40 15 Geam spate încălzit dreapta
41 10 Oglinzi exterioare încălzite
45 15 Scaun partea șoferului încălzit
47 20 Geam electric ușă față stânga (ABI).
48 20 Geam electric ușă față dreapta (ABI).
54 15 Geam spate încălzit stânga
56 30 Climatizare suplimentară
57 15 Ventilație încălzire suplimentară
58 5 Ceas Webasto
59 15 Alimentare climatizare
60 10 Alarmă
61 15 Instalare Webasto
63 20 Neutilizat
64 20 Priză alimentare spate;

Ventilație intrare (versiune Minibus).
65 10 Priză pentru echipamente speciale

Peugeot Boxer (2004-2006) – schema cutiei de siguranțe

Anul producției: 2004, 2005, 2006.

Siguranță brichetă (priză de alimentare) în Peugeot Boxer (2004-2006) este siguranța 44 în panoul cutiei de siguranțe pe bord, în partea șoferului.

Schema siguranțelor în compartiment motor

Schema siguranțelor în compartiment motor
Peugeot Boxer – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 * 60 Cutia de siguranțe 27 siguranțe

în zona pasagerului.
2 * 50 Încălzitor auxiliar;

Rezistor încălzitor (motoare 2,8 litri).
3 * 30 Comutator de pornire
4 * 50 Sistem antiblocare roți (ABS)
5 * 40 Sistem de aer răcit
6 * 40 Grup ventilator (viteză joasă)
7 * 40/60 Grup ventilator (viteză mare);

Releu grup ventilator

(viteză mare cu climatizare).
8 30 Pompă spalator parbriz
9 15 Faruri și proiectoare de ceață
10 15 Claxon;

Control cu maneta volanului.
11 15 Unitate control motor

(auxiliară).
14 10 Far de drum dreapta
15 10 Far de drum stânga
16 7,5 Alimentarea modulului control motor;

Transponder.
17 10 Modul control motor

(principal).
18 7,5 Modul control motor;

Transponder
19 7,5 Compresor aer condiționat
20 30 PTC
21 15 Pompă combustibil
22 20 Modul control motor

(principal).
23 10 Cutie automată
24 15 Cutie automată –

funcționare GPL/GNC.
30 15 Faruri de drum stânga și dreapta
* Siguranțele maxi oferă protecție suplimentară

pentru sistemele electrice.

Siguranțe în bord

Schema siguranței din partea stângă

Schema siguranței din partea stângă

Peugeot Boxer – siguranțe – bord (partea stângă)
Nr Amp [A] Descriere
12 5 Lumini de poziție dreapta

față și spate.
13 5 Lumini de poziție

față și spate stânga.
24 5 Iluminare plăcuță

și remorcă;

Lumină de avertizare

a luminilor laterale;

Manetă lumini.
25 7,5 Sistem audio
26 7,5 Lumină de stop
27 7,5 Oglinzi electrice;

Regulator de viteză;

Telefon;

Cronotahograf;

Telecomandă;

Alarmă.
31 10 Lumini de mers înapoi;

Releu faruri

proiectoare de ceață față;

Releu climatizare;

Releu oglinzi încălzite;

Releu încălzire lunetă spate;

Priză 12 V.
32 15 Sistem audio
33 7,5 Lumină ceață spate
35 7,5 ABI – Control electric geamuri
36 – Neutilizat
37 10 Panou instrumente
39 10 Iluminare interioară;

Priză diagnostică EOBD.
42 7,5 Sistem antiblocare roți (ABS)
43 20 Pompă ștergător parbriz
44 15 Brichetă
46 – Neutilizat
49 20 Pompă ștergător faruri
50 7,5 Sistem airbag
51 10 PCS (minibus)
52 20 Priză de alimentare față
53 10 Semnalizatoare;

Lumini de avarie;

Panou instrumente.
55 30 Ventilator electric

în zona pasagerilor;

Modul control Webasto;

Ventilație încălzire/climatizare;

Ventilație încălzire Webasto;

Alimentare Webasto.
62 – Neutilizat

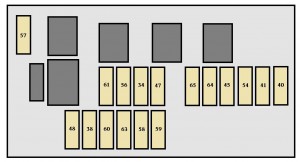

Schema cutiei de siguranțe din partea dreaptă

Schema cutiei de siguranțe din partea dreaptă

Peugeot Boxer – siguranțe – bord (partea dreaptă)
Nr Amp [A] Descriere
34 10 Chronotachograf;

Telefon;

Alarmă;

Telecomandă;

Control climatizare.
38 20 Neutilizat
40 15 Geam spate încălzit dreapta
41 10 Oglinzi exterioare încălzite
45 15 Scaun șofer încălzit
47 20 Geam electric

ușă față stânga (ABI).
48 20 Geam electric

ușă față dreapta (ABI).
54 15 Geam spate încălzit stânga
56 30 Climatizare suplimentară
57 15 Ventilație încălzire suplimentară
58 5 Ceas Webasto
59 15 Alimentare climatizare
60 10 Alarmă
61 15 Montaj Webasto
63 20 Neutilizat
64 20 Priză alimentare spate;

Ventilație intrare (versiune Minibus).
65 10 Priză pentru echipamente speciale

Peugeot Boxer (2006-2010) – schema cutiei de siguranțe

Anul producției: 2006, 2007, 2008, 2009, 2010.

Siguranță brichetă (priză de alimentare) în Peugeot Boxer (2006-2010) este siguranța 44 în cutia de siguranțe de pe bord.

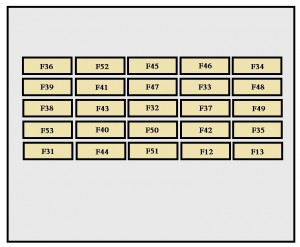

Siguranță pe bord partea șoferului

Siguranță pe bord partea șoferului

Peugeot Boxer – siguranțe – bord
Nr Amp [A] Descriere
12 7,5 Far de întâlnire dreapta
13 7,5 Far de întâlnire stânga;

Reglare înălțime far.
31 7,5 Alimentare releu
32 10 Iluminare interioară minibus;

Indicatoare de avertizare
33 15 La 12 V spate
34 – Neutilizat
35 7,5 Faruri marș înapoi;

Senzor prezență apă

în motorină
36 20 Unitate blocare/deblocare uși
37 10 Comutator lumini frână;

A treia lumină de stop;

Panou instrumente.
38 10 Releu interior
39 10 Sistem audio;

Priză diagnosticare;

Sirena de alarmă;

Control programabil

încălzire suplimentară;

Control climatizare;

Cronotahigraf.
40 15 Dezgheț:

geam spate (partea stângă),

oglindă (partea pasagerului).
41 15 Dezgheț:

geam spate (partea dreaptă),

oglindă (partea șoferului).
42 7,5 Controler și senzor Sistem antiblocare roți (ABS);

Senzor ESP;

Comutator lumini frână.
43 30 Motor ștergător față
44 20 Brichetă;

Priză față 12 V.
45 7,5 Comutatoare electrice pentru geamuri și oglinzi

(partea șoferului);

Geam electric pasager.
46 – Neutilizat
47 20 Motor geam șofer
48 20 Motor ridicare geam pasager
49 7,5 Senzor ploaie/luminozitate;

Sistem audio;

Motor ridicare geam șofer;

Alarmă;

Elemente de control pe panoul de bord.
50 7,5 Unitate sistem airbag și pretensionatori
51 7,5 Cronotahigraf;

Pilot automat;

Control climatizare.
52 7,5 Releu compartiment pasageri
53 7,5 Panou de bord;

Lumini spate proiectoare de ceață.

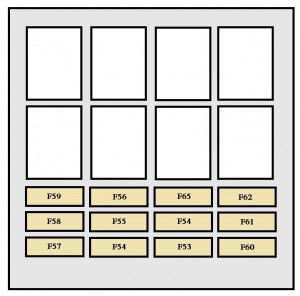

Siguranță montant partea șoferului

Siguranță montant partea șoferului

Peugeot Boxer – siguranțe – montant ușă partea șoferului
Nr Amp [A] Descriere
54 – Neutilizat
55 15 Scaune încălzite
56 15 Priză 12 V spate;

Brichetă.
57 10 Motor ventilare și încălzire

sub scaunul șoferului.
58 10 Semnalizatoare
59 – Neutilizat
60 – Neutilizat
61 – Neutilizat
62 – Neutilizat
63 10 Comutator programabil

încălzire suplimentară.
64 – Neutilizat
65 30 Ventilator spate

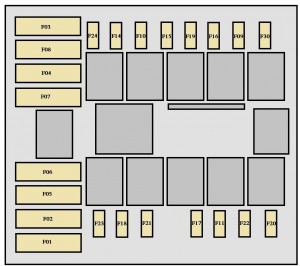

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Peugeot Boxer – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 40 Alimentare pompă ABS/ESP
2 50 Unitate încălzire motorină
3 30 Cheie aprindere
4 20 Arzător suplimentar programabil
5 20 Releu programabil

pentru încălzire suplimentară.
6 40/60 Grup ventilator (viteză mare)
7 40/60 Grup ventilator (viteză mică)
8 40 Climatizare
9 20 Pompă pulverizator geam față
10 15 Claxon
11 15 Unitate și releu

încălzire motorină.
14 7,5 Far de drum dreapta
15 7,5 Far de drum stânga
16 7,5 Modul control motor
17 10 Modul control motor
18 7,5 Modul control motor
19 7,5 Compresor climatizare
20 30 Pompa spălător faruri
21 15 Alimentare pompă combustibil
22 20 Modul control motor
23 30 Alimentare electrovalve

electromagnetice ABS/ESP.
24 – Gol
30 15 Proiectoare de ceață față

Peugeot Boxer (2011-2012) – schema cutiei de siguranțe

Anul producției: 2011, 2012.

Siguranță brichetă (priză de alimentare) în Peugeot Boxer (2011-2012) este siguranța 15 în bloc siguranțe în compartiment motor.

Siguranțe pe bord partea pasagerului

Siguranțe pe bord partea pasagerului
Peugeot Boxer – siguranțe – bord – partea pasagerului
Nr Amp [A] Descriere
12 7,5 Far de întâlnire dreapta
13 7,5 Far de întâlnire stânga;

Reglaj înălțime far.
31 5 Alimentare releu
32 7,5 Iluminare interioară
33 20 Senzor baterie
34 20 Iluminare interioară minibus;

Avertizare pericol
36 10 Sistem audio;

Priză diagnosticare;

Sirena de alertă;

Control programabil

încălzire auxiliară;

Control climatizare;

Tahograf;

Baterie.
37 7,5 Comutator lumini frâne;

A treia lumină de stop;

Tablou de bord.
38 20 Închidere centralizată
42 5 Controler și senzor Sistem antiblocare roți (ABS);

Senzor ESP;

Comutator lumini frâne.
47 20 Motor geam partea șoferului
48 20 Motor ridicare geam partea pasagerului
49 5 Sistem audio;

Elemente de control

pe bord.
50 7,5 Grup airbag

și pretensionatoare
51 5 Tahograf;

Control croazieră;

Control climatizare;

Lumini marșarier;

Senzor prezență apă

în motorină.
53 7,5 Tablou de bord
89 – Neutilizat
90 7,5 Far de drum stânga
91 7,5 Far de drum dreapta
92 7,5 Proiector ceață stânga
93 7,5 Proiector ceață dreapta

Siguranță montant partea șoferului

Siguranță montant partea șoferului

Peugeot Boxer – siguranțe – montant ușă partea șoferului
Nr Amp [A] Descriere
54 – Neutilizat
55 15 Scaune încălzite
56 15 Priză spate 12 V.
57 10 Încălzire auxiliară programabilă
58 15 Dezaburire:

geam spate stânga.
59 15 Dezaburire:

geam spate dreapta.
60 – Neutilizat
61 – Neutilizat
62 – Neutilizat
63 10 Comutator programabil

încălzire auxiliară.
64 – Neutilizat
65 30 Ventilator încălzitor programabil.

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Peugeot Boxer – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 40 Alimentare pompă Sistem antiblocare roți (ABS)
2 50 Unitate încălzire

motorină.
3 30 Aprindere
4 30 Pompă spălător faruri
8 40 Grup ventilator habitaclu
9 15 Priză spate 12 V.
10 15 Claxon
11 15 Unitate și releu

încălzire motorină.
14 15 Priză față 12 V.
15 10 Brichetă
20 30 Pompă spălător
21 15 Alimentare pompă combustibil
22 20 Unitate control motor
24 15 Panou suplimentar pentru ambulanțe;

Oglindă.
30 15 Dezghețare

Peugeot Boxer (2013-2014) – schema cutia de siguranțe

Anul producției: 2013, 2014.

Siguranță brichetă (priză de alimentare) în Peugeot Boxer (2013-2014) este siguranța 44 în bloc siguranțe pe bord.

Siguranțe pe bord partea pasagerului

Siguranțe pe bord partea pasagerului
Peugeot Boxer – siguranțe – bord
Nr Amp [A] Descriere
12 7,5 Far de întâlnire dreapta
13 7,5 Far de întâlnire stânga
31 7,5 Alimentare releu
32 10 Iluminare habitaclu
33 15 Priză spate 12 V.
34 – Neutilizat
35 7,5 Faruri marș înapoi;

Senzor prezență apă

în motorină.
36 15 Închidere centralizată;

Baterie.
37 7,5 Comutator lumini frână;

A treia lumină stop;

Bord.
38 20 Închidere centralizată
39 10 Sistem audio;

Priză diagnosticare;

Sirena de avertizare;

Control programabil

încălzire suplimentară;

Control climatizare;

Tahograf;

Baterie.
40 15 Încălzire:

geam spate (stânga);

oglindă partea șoferului;
41 15 Încălzire:

geam spate (dreapta),

oglindă partea pasagerului
42 7,5 Controler și senzor ABS;

Senzor ASR;

Senzor ESP;

Comutator lumini frână.
43 30 Motor ștergător față
44 20 Brichetă;

Priză 12 V.
45 7,5 Control uși
46 – Neutilizat
47 20 Motor ridicare geam șofer
48 20 Motor ridicare geam pasager
49 5 Sistem audio;

Elemente de control pe bord;

Ridicare geam șofer.
50 7,5 Grup airbag și pretensionatoare
51 7,5 Tahograf;

Pilot automat;

Control climatizare.
52 7,5 Alimentare opțională releu
53 7,5 Tablou de bord;

Lumină spate anti-ceață.

Siguranță montant partea șoferului

Siguranță montant partea șoferului

Peugeot Boxer – siguranțe – montant ușă partea șoferului
Nr Amp [A] Descriere
54 – Neutilizat
55 15 Scaune încălzite
56 15 Priză 12 V pentru scaun spate
57 10 Încălzire suplimentară programabilă
58 10 Lumini laterale
59 7,5 Suspensie pneumatică
60 – Neutilizat
61 – Neutilizat
62 – Neutilizat
63 10 Comutator programabil

încălzire suplimentară.
64 – Neutilizat
65 30 Ventilator încălzire programabilă.

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Peugeot Boxer – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 40 Alimentare pompă Sistem antiblocare roți (ABS)
2 50 Unitate încălzire

motorină.
3 30 Cheie aprindere
4 20 Încălzire suplimentară programabilă
5 20 Ventilație habitaclu cu

încălzire programabilă.
6 40/60 Viteză maximă

ventilator habitaclu.
7 40/50 Viteză minimă

ventilator habitaclu.
8 40 Grup ventilator habitaclu
9 20 Pompă ștergător parbriz
10 15 Claxon
14 7,5 Far de drum dreapta
15 7,5 Far de drum stânga
20 30 Pompă ștergător faruri
21 15 Alimentare pompă combustibil
23 30 Electrovalve Sistem antiblocare roți (ABS)
30 15 Proiectoare de ceață față

Peugeot Boxer (2015-2016) – schema cutiei de siguranțe

Anul producției: 2015, 2016.

Siguranță brichetă (priză de alimentare) în Peugeot Boxer (2015-2016) este siguranța 15 în bloc siguranțe în compartiment motor.

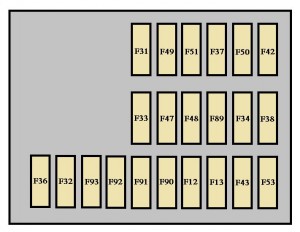

Siguranțe în bord partea pasagerului

Siguranțe în bord partea pasagerului
Peugeot Boxer – siguranțe – bord – partea pasagerului
Nr Amp [A] Descriere
12 7,5 Far de întâlnire dreapta
13 7,5 Far de întâlnire stânga
31 5 Releu al unității de control al compartimentului motor;

Releu al unității de control

la bord

(întrerupător aprindere +).
32 7,5 Iluminare habitaclu (baterie +)
33 7,5 Senzor stare baterie în versiunea

Stop & Start (baterie+).
34 7,5 Iluminare interioară minibus;

Lumini de urgență.
36 10 Sistem audio;

Control climatizare;

Alarmă;

Tahograf;

Unitate control deconectare baterie;

Programator suplimentar încălzire

(baterie+).
37 7,5 Întrerupător lumini frâne;

A treia lumină de stop;

Tablou de bord (aprindere+).
38 20 Închidere centralizată uși (baterie +)
42 5 Controler și senzor ABS;

Senzor ASR;

Senzor DSC;

Întrerupător lumini frâne.
43 20 Motor ștergător față

(comutator aprindere +).
47 20 Motor ridicare geam partea șoferului
48 20 Motor ridicare geam partea pasagerului
49 5 Unitate control senzori parcare;

Sistem audio;

Elemente control pe volan;

Panouri comutatoare centrale și laterale;

Panou comutatoare auxiliare;

Unitate control deblocare baterie

(comutator aprindere +).
50 7,5 Unitate control sistem airbag

și pretensionatoare
51 5 Tahograf;

Controler servodirecție;

Climatizare;

Lumini marșarier;

Senzor prezență apă în motorină;

Senzor debit aer

(comutator aprindere+).
53 7,5 Tablou de bord (baterie +)
89 – Neutilizat
90 7,5 Faruri de drum stânga
91 7,5 Faruri de drum dreapta
92 7,5 Far faruri de întâlnire față stânga
93 7,5 Far faruri de întâlnire față dreapta

Siguranță montant partea șoferului

Siguranță montant partea șoferului

Peugeot Boxer – siguranțe – montant ușă partea șoferului
Nr Amp [A] Descriere
54 – Neutilizat
55 15 Scaune încălzite
56 15 Priză 12 V pentru scaun spate
57 10 Încălzire suplimentară sub scaun
58 15 Geam spate încălzit, partea stângă
59 15 Geam spate încălzit, partea dreaptă
60 – Neutilizat
61 – Neutilizat
62 – Neutilizat
63 10 Control suplimentar pentru partea pasagerului spate
64 – Neutilizat
65 30 Ventilator încălzire

partea pasagerului spate.

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Peugeot Boxer – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 40 Alimentare pompă Sistem antiblocare roți (ABS)
2 50 Unitate încălzire motorină
3 30 Cheie aprindere;

Demaror.
4 40 Încălzitor combustibil
5 20/50 Ventilație habitaclu cu încălzire

programabilă suplimentară (baterie+).
6 40/60 Viteză maximă ventilator habitaclu (baterie+)
7 40/50/60 Viteză minimă ventilator habitaclu (baterie+)
8 40 Grup ventilator habitaclu (comutator aprindere+)
9 15 Priză spate 12 V (baterie+)
10 15 Claxon
11 – Neutilizat
14 15 Priză față 12 V (baterie+)
15 15 Brichetă (baterie+)
16 – Neutilizat
17 – Neutilizat
18 7,5 Modul control motor (baterie+)
19 7,5 Compresor aer condiționat
20 30 Pompă spălător parbriz/far
21 15 Alimentare pompă combustibil
22 – Neutilizat
23 30 Electrovalve ABS
24 7,5 Panou întrerupătoare auxiliare;

Control și pliere oglinzi laterale

(întrerupător aprindere+).
30 15 Încălzire oglinzi exterioare

Schema cutiilor de siguranțe și releelor – Peugeot Boxer

Se referă la vehiculele produse în anii:

2019, 2020, 2021, 2022.

În vehicul există trei cutii de siguranțe: în bord pe partea stângă, în montant pe partea dreaptă și în compartiment motor.

Indicațiile furnizate se referă doar la siguranțele destinate înlocuirii de către utilizator. Pentru celelalte reparații este necesar să vă adresați unui centru de asistență autorizat PEUGEOT sau unui atelier specializat.

Siguranțe pe partea stângă a bordului

Siguranțe pe partea stângă a bordului

Număr

Amperaj [A]

Descriere

12

7,5

Faruri de întâlnire dreapta

13

7,5

Faruri de întâlnire stânga

32

7,5

Iluminare habitaclu (+ baterie)

34

7,5

Iluminare habitaclu Minibus;

Faruri de urgență.

36

10

Sistem audio;

Elemente de control ale climatizării;

Alarmă;

Tahograf;

Calculator de deconectare a bateriei;

Programator de încălzire suplimentară (+ baterie).

37

7,5

Comutator lumină de stop;

A treia lumină de stop;

Bord (+ cheie).

38

20

Închidere centralizată (+ baterie)

42

5

Senzor și calculator al sistemului Sistem antiblocare roți (ABS);

Senzor al sistemului ASR;

Senzor al sistemului DSC;

Comutator lumină de stop.

43

20

Motor ștergător față (+ cheie)

47

20

Motor geam electric partea șoferului

48

20

Motor geam electric partea pasagerului

49

5

Calculator al asistentului de parcare;

Sistem audio;

Comutatoare pe volan;

Panouri de control centrale și laterale;

Panou de control suplimentar;

Calculator de deconectare a bateriei (+ cheie).

50

7,5

Calculator sistem airbag și pretensionatoare centuri de siguranță

51

5

Tahograf;

Calculator asistență la direcție;

Climatizare;

Lumini de mers înapoi;

Senzor apă în filtrul de motorină;

Debitmetru (+ cheie).

53

7,5

Bord (+ baterie)

90

7,5

Faruri de drum stânga

91

7,5

Faruri de drum dreapta

92

7,5

Proiectoare de ceață stânga

93

7,5

Proiectoare de ceață dreapta

Siguranțe în montanții din dreapta

Siguranțe în montanții din dreapta

Număr

Amperaj [A]

Descriere

55

15

Încălzirea scaunelor

56

15

La scaunul spate partea pasagerului 12 V

57

10

Încălzire suplimentară sub scaun

58

15

Dezghețarea lunetei spate stânga

59

15

Dezghețarea lunetei spate dreapta

63

10

Controlul încălzirii suplimentare pentru pasagerul spate

65

30

Ventilator încălzire suplimentară pentru pasagerul spate

Siguranțe în compartiment motor

Siguranțe în compartiment motor

Număr

Amperaj [A]

Descriere

1

40

Alimentarea pompei sistemului Sistem antiblocare roți (ABS)

2

50

Modul sistemului bujiilor incandescente

3

30

Cheie aprindere – demaror

4

40

Încălzitor motorină

5

20/50

Ventilație habitaclu cu încălzire suplimentară programabilă (+ baterie)

6

40/60

Modul ventilator răcire habitaclu – viteză maximă (+ baterie)

7

40/50/60

Modul ventilator răcire habitaclu – viteză minimă (+ baterie)

8

40

Modul ventilator răcire habitaclu (+ cheie)

9

15

La 12 V pe spate (+ baterie)

10

15

Claxon

14

15

La 12 V pe față (+ baterie)

15

15

Brichetă (+ baterie)

19

7,5

Compresor sistem climatizare

20

30

Pompă lichid spalare parbriz/lumini

21

15

Alimentarea pompei combustibil

23

30

Electrovalve sistem Sistem antiblocare roți (ABS)

24

7,5

Panou control suplimentar – control și pliere oglinzi exterioare (+ cheie)

30

15

Dezghețare oglinzi retrovizoare

Post correlati:

  1. Peugeot 607 (1999-2009) – cutia de siguranțe
  2. Peugeot 306 Break (1997-2002) – cutia de siguranțe
  3. Peugeot 4007 (2007-2017) – cutia de siguranțe
  4. Peugeot 406 (2002-2004) – cutia de siguranțe
  5. Peugeot Boxer Benne – cutia de siguranțe
  6. Peugeot iON (2010-2015) – cutia de siguranțe
  7. Peugeot 308 T9 (2014-2018) – cutia de siguranțe
  8. Peugeot 508 II (2020-2022) – cutia de siguranțe
Leggere  Peugeot 301 (2012-2018) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
