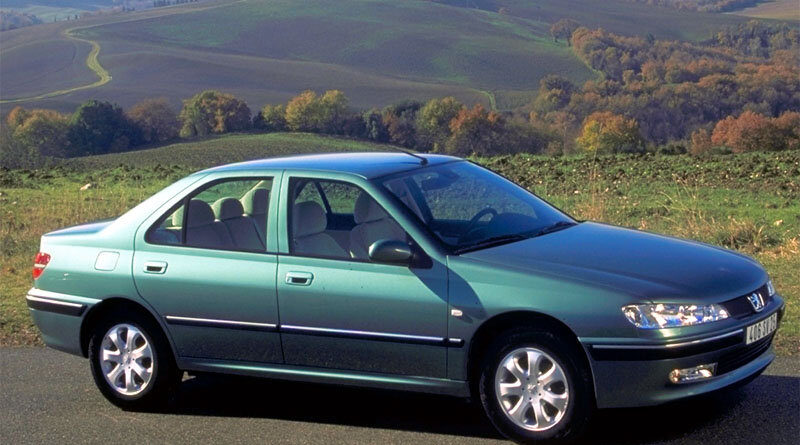

Peugeot 406 (2002-2004) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 406 (2002–2004), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 406 (2002-2004) – schema siguranței
Anul producției: 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Peugeot 406 (2002-2004) este siguranța 23 în cutia de siguranțe de pe bord.

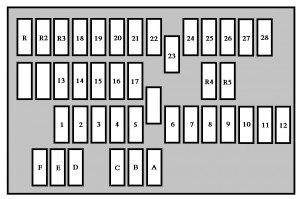

Cutia de siguranțe a consolei
| Nr | Amp [A] | Descriere |
| A | 20 | Blocare/deblocare |
| B | 10 | Faruri spate proiectoare de ceață |
| C | 40 | Dezaburire oglinzi |
| D | 15 | A treia lumină de frână |
| E | 30 | Geamuri electrice |
| F | 15 | Alimentare bord;
Display; Sistem audio; Sistem de navigație prin satelit; Climatizare. |
| 1 | bocz | Sistem airbag central |
| 2 | 5 | Control ventilare |
| 3 | 10 | Bord |
| 4 | 5 | Semnal de aprindere + ve pentru interfață
sisteme integrate. |
| 5 | – | Neutilizat |
| 6 | 10 | Control pe volan |
| 7 | 15 | Sirena alarmă |
| 8 | 10 | Sistem de navigație prin satelit |
| 9 | 5 | Semnal + ve baterie pentru interfață
sisteme integrate. |
| 10 | 15 | Sistem audio |
| 11 | 10 | A treia lumină de stop |
| 12 | 10 | Lumină de stop dreapta |
| 13 | 20 | Geam electric partea șoferului |
| 14 | 30 | Alimentare lunetei |
| 15 | – | Baterie + ve priză remorcă |
| 16 | 20 | Memorizare scaune |
| 17 | 20 | Scaun electric partea pasagerului |
| 18 | 10 | Iluminare ușoară;
Afișaj; Iluminare întrerupătoare și scrumieră; Manetă cutie automată. |
| 19 | 10 | Proiectoare de ceață spate |
| 20 | 10 | Lumină de poziție spate dreapta și față stânga |
| 21 | 10 | Lumină de poziție spate stânga și față dreapta |
| 22 | 10 | Iluminare compartiment port-objete;
Lampă pentru citirea hărții; Iluminare suplimentară a oglinzii; Iluminare plafon față și spate; Iluminare ridicare geam și oglindă retrovizoare electrocromatică. |
| 23 | 20 | Brichetă |
| 24 | – | Neutilizat |
| 25 | 20 | Sistem audio |
| 26 | – | Neutilizat |
| 27 | 5 | Releu lunetă |
| 28 | 15 | Scaune încălzite |
| R | 5 | Siguranță de rezervă |
| R2 | 10 | Siguranță de rezervă |
| R3 | 30 | Siguranță de rezervă |
| R4 | 20 | Siguranță de rezervă |
| R5 | 15 | Siguranță de rezervă |
Siguranțe din compartiment motor
| Nr | Amp [A] | Descriere |
| 1 * | 10 | Lumini de mers înapoi;
Releu injecție dublă; Temperatura uleiului motor; Nivel ulei; Compresor aer condiționat. |
| 2 * | 15 | Pompă combustibil;
Electrovalvă rezervor. |
| 3 * | 10 | Unitate de control |
| 4 * | 10 | Controler motor și cutie automată. |
| 5 | 10 | Unitate de control filtru particule;
Releu lunetă. |
| 6 | 15 | Faruri față proiectoare de ceață |
| 7 | 20 | Spălător faruri |
| 8 * | 20 | Controler motor cu injecție
directă benzină; Pedală ambreiaj. |
| 9 * | 15 | Faruri de întâlnire stânga |
| 10 * | 15 | Faruri de întâlnire dreapta |
| 11 * | 10 | Far de drum stânga |
| 12 * | 10 | Far de drum dreapta |
| 13 * | 15 | Claxon |
| 14 | 10 | Pompă spălător
parbriz față și spate. |
| 15 * | 30 | Bobine de aprindere;
Ștergător parbriz; Senzor de oxigen; Presiune ulei; Sistem injecție. |
| 16 * | 30 | Pompă aer și temperatură ulei;
Nivel ulei; Funcționare lumini frână; Alternator; Senzor prezență apă în ulei motor; Control releu injecție. |
| 17 * | 30 | Scaun electric partea pasagerului |
| 18 | 40 | Ventilator încălzitor;
Demaror; Viteză joasă ștergătoare parbriz. |
| * Siguranțele maxi oferă protecție suplimentară
pentru sistemele electrice. |
||
