Peugeot 308 SW BL (2008-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 308 SW BL (2008–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 308 SW BL (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Peugeot 308 SW BL (2008) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe consola
Cutia de siguranțe este situată în partea inferioară a bordului (pe partea stângă).
| Nr | Amp [A] | Descriere |
| F36 | 30 | Neutilizat |
| F37 | 5 | Cutia de siguranțe a remorcii |
| F38 | 30 | Modul memorie scaun partea șoferului |
| F39 | – | Alimentare cutia de siguranțe
a remorcii. |
| F40 | 30 | Amplificator Hi-Fi
Modul memorie scaun partea pasagerului. |
| Nr | Amp [A] | Descriere |
| F1 | 15 | Perie ștergător spate |
| F2 | – | Neutilizat |
| F3 | 5 | Unitate de control a sistemului airbag
și a pretensionatoarelor |
| F4 | 10 | Pedalieră a ambreiajului și întrerupătoare
multifuncționale ale frânei; Oglindă electrocromatică interioară; Climatizare; Senzor unghi de direcție; Cutie automată; Unitate de comutare și protecție. |
| F5 | 30 | Macara geamuri electrice față;
Alimentare oglinzi rabatabile. |
| F6 | 30 | Geamuri electrice spate acționate
cu un buton; Control exterior al deschiderii ușilor. |
| F7 | 5 | Lumini față și spate;
Lumini pentru citirea hărților; Lumini pentru citirea spate; Iluminare stor de soare; Iluminare compartiment portbagaj. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător CD; Display multifuncțional; Detectare presiune scăzută în pneuri. |
| F9 | 30 | Priză față 12 V;
Brichetă. |
| F10 | 15 | Control pe volan;
Sirena de alertă; Unitate de control a alarmei. |
| F11 | 15 | Cheie de aprindere cu tensiune joasă |
| F12 | 15 | Panou instrumente;
Lumini de avertizare centură de siguranță și airbag partea pasagerului; Climatizare; Modul memorie scaun partea șoferului; Întrerupătoare scaune spate în a 2-a rând; Modul învățare condus. |
| F13 | 5 | Cutia de siguranțe a compartimentului motor;
Airbag; Manetă schimbător manual controlată. |
| F14 | 15 | Display multifuncțional;
Amplificator; Kit hands-free; Senzor ploaie/luminozitate; Unitate de control a asistenței la condus; Cutia de siguranțe a remorcii; Sistem de avertizare depășire bandă. |
| F15 | 30 | Închidere și suprainchidere |
| F17 | 40 | Dezgheț lunetă spate și
oglindă exterioară. |
| SH | – | Bypass PARC |

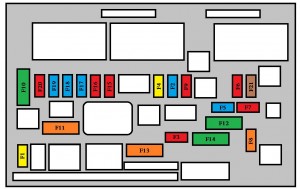

Siguranțe din compartiment motor
Cutia de siguranțe este situată în compartiment motor lângă bateria (pe partea stângă).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea modulului motor;
Pompă de injecție și electrovalve EGR (2 l HDI 16V); Injectoare (2 l HDI 16V). |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător parbriz |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Gol rezervor;
Electrovalve pentru evacuarea turbinei și reglarea presiunii turbo (1,6 l THP 16 V); Încălzitor ulei (1,6 l THP 16 V). |
| F6 | 10 | Senzor viteză vehicul;
unitate control Sistem antiblocare roți (ABS)/ESP. |
| F7 | 10 | Controler asistență la direcție;
Cutie automată; Senzor nivel lichid răcire motor. |
| F8 | 25 | Control demaror |
| F9 | 10 | Priză diagnostic;
Faruri direcționale; Senzor debit aer (Diesel); Pompă filtru particule (Diesel). |
| F10 | 30 | Actuatori modul motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat controlat); (Diesel: electrovalve, încălzitoare) |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător parbriz față lent/rapid |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 14 | Pompă aer |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de întâlnire stânga |
| F17 | 15 | Faruri de drum stânga |
| F18 | 15 | Faruri de drum dreapta |
| F19 | 15 | Încălzitor ulei (1,6 l VTi 16V);
Electrovalvă de golire a rezervorului (1,6 l VTi 16V); Senzori de oxigen (benzină); Electrovalve răcire aer (Diesel). |
| F20 | 10 | Termostat controlat;
Electrovalve cu reglare distribuție; Electrovalvă reglare a presiunii turbocompresorului (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 l VTi 16 V); Răcire turbo (1,6 l THP 16 V); Senzor debit aer (1,6 l HDI 16 V). |
Tabel cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Transmisie
(manuală pilotată sau automată). |
| 2 | 15 | Priză diagnostic;
Lumini de zi. |
| 3 | 5 | Comutator frână multifuncțională |
| 4 | – | Neutilizat |
| 5 * | 80 | Grupul pompei electrice de asistență la direcție |
| 6 * | 70 | Unitate încălzire (Diesel) |
| 7 * | 100 | Unitate comutare și protecție |
| 8 | – | Neutilizat |
| 9 * | 30 | Grupul pompei electrice manuale
a transmisiei cu pilot. |
| 10 * | 30 | Motor electric Valvetronic
(1,6 l THP 16V). |
Tabelul cutiei de siguranțe maxime
| Nr | Amp [A] | Descriere |
| MF1* | 50 | Instalarea ventilatorului |
| MF2* | 50 | Cutia de siguranțe în
compartiment pasageri. |
| MF3* | 80 | Interfață sistem integrată |
| MF4* | – | Neutilizat |
| MF5* | 50 | Unitate control Sistem antiblocare roți (ABS)/ESP |
| MF6* | 30 | Unitate control Sistem antiblocare roți (ABS)/ESP |
| MF7* | 80 | Interfață sistem integrată |
| MF8* | – | Neutilizat |
* Siguranțele maxi oferă protecție suplimentară circuitelor electrice.
Peugeot 308 SW BL (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Peugeot 308 SW BL (2009) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
Cutia de siguranțe se află în colțul din stânga jos al bordului.
| Nr | Amp [A] | Descriere |
| F1 | 15 | A treia perie ștergător parbriz |
| F2 | 30 | Blocarea încuietorilor |
| F3 | 5 | Unitate control sistem airbag
și a pretensionatoarelor |
| F4 | 10 | Pedala ambreiajului și întrerupătoare
multifuncționale ale frânei; Oglindă retrovizoare electrocrómatică; Climatizare; Senzor unghi de viraj; Cutie automată; Unitate comutare și protecție. |
| F5 | 30 | Geamuri electrice față;
Alimentare oglinzi rabatabile; Perdea panoramică a trapei. |
| F6 | 30 | Geamuri electrice spate activate
printr-o singură atingere; Cutia de siguranțe a remorcii. |
| F7 | 5 | Lumini de citit față și spate;
Lumini de citit pentru hărți; Lumini de citit spate; Iluminare parasolar; Iluminare compartiment port-objete. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător CD; Ecran multifuncțional; Detectare presiune scăzută în pneuri. |
| F9 | 30 | Priză 12 V față. |
| F10 | 15 | Control volan;
Sirena alarmă; Unitate control alarmă. |
| F11 | 15 | Aprindere tensiune joasă |
| F12 | 15 | Panou instrumente;
Indicatoare de avertizare centură de siguranță și airbag față partea pasagerului; Climatizare; Modul memorie scaun șofer; Întrerupătoare scaune spate pe rândul 2; Modul învățare condus. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
Airbag; Manetă schimbător electronic; Cutia de siguranțe a remorcii. |
| F14 | 15 | Ecran multifuncțional;
Amplificator; Sistem Bluetooth; Senzor ploaie/luminozitate; Unitate control senzori parcare. |
| F15 | 30 | Blocare și superblocare |
| F17 | 40 | Dezghețare/dezaburire geam spate
și oglinzi laterale. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| G36 | 30 | Scaune încălzite pentru partea șoferului și
partea pasagerului. |
| G37 | 5 | Modul memorie poziție de condus;
Reostat iluminare. |
| G38 | 30 | Modul memorie scaun partea șoferului |
| G39 | 30 | Alimentare cutia de siguranțe
a remorcii. |
| G40 | – | Neutilizat |
Siguranțe din compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea unității de control al motorului;
pompă de injecție și electrovalve EGR (2 litri HDI); Injectoare (2 litri HDI). |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător parbriz față |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Electrovalve de ventilare a rezervorului,
turbina și reglarea presiunii turbinei (1,6 l THP 16 V), Încălzitor ulei (1,6 l THP 16 V), Încălzitor motorină (1,6 l HDI 16 V). |
| F6 | 10 | Senzor viteză vehicul;
Unitate control ABS/ESP |
| F7 | 10 | Control asistență direcție;
Cutie automată; Senzor nivel lichid răcire motor. |
| F8 | 25 | Control demaror |
| F9 | 10 | Priză diagnosticare;
Faruri direcționale; Senzor debit aer (Diesel); Pompă filtru particule (Diesel). |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat electronic); (Diesel: electrovalve, încălzitoare) |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător parbriz față lent/rapid |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Pompă aer |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de drum stânga |
| F17 | 15 | Faruri de întâlnire stânga |
| F18 | 15 | Faruri de întâlnire dreapta |
| F19 | 15 | Încălzitor ulei (1,6 litri VTi 16V);
Electrovalvă de degazare rezervor (1,6 litri VTi 16V); Senzori de oxigen (benzină); Electrovalve răcire aer (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve variabile distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 litri VTi 16 V); Răcire turbo (1,6 litri THP 16 V); Senzor debit aer (1,6 litri HDI). |
Tabel cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | 15 | Transmisie
(control electronic al transmisiei sau cutie automată). |
| F2 | 15 | Priză diagnostic;
Lumini de zi. |
| F3 | 5 | Comutator frână multifuncțională |
| F4 | – | Neutilizat |
| F5 * | 80 | Grup electropompă
de asistență la direcție. |
| F6 * | 70 | Unitate încălzire (Diesel) |
| F7 * | 100 | Unitate comutare și protecție |
| F8 * | – | Neutilizat |
| F9 * | 30 | Grup electropompă electronică
de transmisie. |
| F10 * | 30 | Motor electric Valvetronic
(1,6 l THP 16V). |
| * Siguranțele midi și maxi-siguranțe
oferă protecție suplimentară circuitelor electrice. |
||
Tabel cutia de siguranțe maximă
| Nr | Amp [A] | Descriere |
| MF1* | 50 | Instalarea ventilatorului |
| MF2* | 50 | Cutia de siguranțe în
compartiment pasageri. |
| MF3* | 80 | Interfață sistem integrată |
| MF4* | – | Neutilizat |
| MF5* | 50 | Unitate control Sistem antiblocare roți (ABS)/ESP |
| MF6* | 30 | Unitate control Sistem antiblocare roți (ABS)/ESP |
| MF7* | 80 | Interfață sistem integrată |
| MF8* | – | Neutilizat |
| * Siguranțele midi și maxi-siguranțele
oferă protecție suplimentară circuitelor electrice. |
||
Peugeot 308 SW BL (2010) – schema cutiei de siguranțe
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Peugeot 308 SW BL (2010) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
Cutia de siguranțe se află în colțul din stânga jos al bordului.
| Nr | Amp [A] | Descriere |
| F1 | 15 | Perie ștergător spate |
| F2 | 30 | Bloc încuietori |
| F3 | 5 | Unitate control sistem airbag
și pretensionatoare. |
| F4 | 10 | Pedala ambreiajului și întrerupătoare
multifuncție frână; Oglindă retrovizoare electrocrromatică; Climatizare; Senzor unghi de direcție; Cutie automată; Unitate comutare și protecție. |
| F5 | 30 | Geamuri față cu comandă electrică;
Alimentare oglinzi rabatabile; Perdea panoramică a trapei. |
| F6 | 30 | Geamuri spate electrice acționate
cu o singură atingere; Cutia de siguranțe a remorcii. |
| F7 | 5 | Lumini de citit față și spate;
Lumini pentru citirea hărților; Lumini de citit spate; Iluminare parasolar; Iluminare compartiment portobjet. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător casete CD; Ecran multifuncțional; Detectare presiune scăzută în pneuri. |
| F9 | 30 | La 12 V față. |
| F10 | 15 | Comenzi pe volan;
Sirena alarmei; Unitate control alarmă. |
| F11 | 15 | Aprindere curent redus |
| F12 | 15 | Panou instrumente,
Indicatoare de avertizare centură de siguranță și sistem airbag față partea pasagerului; Climatizare; Modul memorie scaun șofer; Întrerupătoare scaune spate în 2-a rând; Modul învățare condus. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
airbag; Manetă cutie electronică; Cutia de siguranțe a remorcii. |
| F14 | 15 | Ecran multifuncțional;
Amplificator; Sistem Bluetooth; Senzor ploaie/luminozitate; Unitate control senzori parcare. |
| F15 | 30 | Blocare și superblocare |
| F17 | 40 | Dezaburire/dezghețare geam
spate și oglinzi laterale. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| G36 | 30 | Scaune încălzite pentru partea șoferului și
partea pasagerului. |
| G37 | 5 | Modul control memorie poziție condus;
Reostat iluminare. |
| G38 | 30 | Modul control memorie scaun partea șoferului |
| G39 | 30 | Alimentare cutia de siguranțe
remorcă. |
| G40 | – | Neutilizat |
Siguranțe compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea unității de control motor;
Pompă combustibil și electrovalve EGR (2 litri HDI); Injectoare (2 litri HDI). |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Electrovalve de ventilare rezervor, turbină și
reglarea presiunii turbinei (1,6 l THP 16 V); Încălzitor ulei (1,6 l THP 16 V); Încălzitor motorină (1,6 l HDI 16 V). |
| F6 | 10 | Senzor viteză vehicul,
unitate control ABS/ESP |
| F7 | 10 | Unitate control asistență la direcție;
Cutie automată; Senzor nivel lichid răcire motor. |
| F8 | 25 | Control demaror |
| F9 | 10 | Presiune diagnostic;
Semnalizatoare; Senzor debit aer (Diesel); Pompă filtru particule (Diesel). |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat electronic); (Diesel: electrovalve, încălzitoare). |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător parbriz față lent/rapid |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Pompă aer |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de întâlnire stânga |
| F17 | 15 | Faruri de drum stânga |
| F18 | 15 | Faruri de drum dreapta |
| F19 | 15 | Încălzitor ulei
(1,6 litri VTi 16V); Electrovalvă de degazare rezervor (1,6 litri VTi 16V); Senzori de oxigen (benzină); Electrovalve răcire aer (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve variabile distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 litri VTi 16 V); Răcire turbo (1,6 litri THP 16 V); Senzor debit aer (1,6 litri HDI). |
Cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | 5 | Comutator frână multifuncțională |
| F3 | 5 | Unitate de încărcare a bateriei |
| F4 | 25 | Electrovalve ABS/ESP |
| F5 | – | Neutilizat |
| F6 | 15 | Cutie
(control electronic al cutiilor sau automată). |
| F7 * | 80 | Grup electropompă
asistență la direcție. |
| F8 * | 60 | Montare ventilator |
| F9 * | 70/30 | Unitate de încălzire (Diesel)/
motor electric Valvetronic (1,6 litri THP 16V). |
| F10 * | 40 | Grup electropompă ABS/ESP |
| F11 * | 100 | Unitate de comutare și protecție |
| F12 * | 30 | Grup electropompă electronică
a cutiei. |
| * Siguranțele midi și maxi-siguranțele oferă protecție suplimentară
instalațiilor electrice. |
||
Tabel cutia de siguranțe maxi
| Nr | Amp [A] | Descriere |
| MF1* | Neutilizat | |
| MF2* | 30 | Cutia de siguranțe a remorcii |
| MF3* | 50 | Cutia de siguranțe în
compartiment pasageri. |
| MF4* | 80 | Interfață sistem integrată |
| MF5* | 50 | Interfață sistem integrată |
| MF6* | – | Neutilizat |
| MF7* | 30 | Scaune încălzite |
| MF8* | 20 | Spray faruri |
| * Siguranțele midi și maxi-siguranțele oferă protecție suplimentară
instalațiilor electrice. |
||
Peugeot 308 SW BL (2011-2012) – schema cutiei de siguranțe
Anul producției: 2011, 2012.
Siguranță brichetă (priză de alimentare) în Peugeot 308 SW BL (2011-2012) este siguranța 19 în cutia de siguranțe
Siguranțe pe bord
Cutia de siguranțe se află în colțul din stânga jos al bordului.
| Nr | Amp [A] | Descriere |
| F1 | 15 | Peria a treia |
| F2 | 30 | Blocarea încuietorilor |
| F3 | 5 | Unitate control sistem airbag
și a pretensionatoarelor. |
| F4 | 10 | Pedala ambreiajului și întrerupătoare multifuncționale
ale frânei; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi de direcție; Cutie automată; Unitate comutare și protecție. |
| F5 | 30 | Geamuri electrice față;
Alimentare oglinzi rabatabile; Perdea panoramică a trapei. |
| F6 | 30 | Geamuri electrice spate acționate
cu o singură atingere; cutia de siguranțe a remorcii. |
| F7 | 5 | Lumini de citit față și spate;
Lumini de citit pentru hărți; Lumini de citit spate; Iluminare parasolar; Iluminare compartiment port-objete. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător CD; Ecran multifuncțional; Detectare presiune scăzută în pneuri. |
| F9 | 30 | Priză 12 V față. |
| F10 | 15 | Control volan;
Sirena alarmă; Unitate control alarmă. |
| F11 | 15 | Cheie curent redus |
| F12 | 15 | Tablou de bord,
Indicatoare de avertizare centură de siguranță și airbag partea pasagerului față; Climatizare, Modul memorie scaun șofer; Întrerupătoare scaune spate în rândul 2; Modul învățare condus. |
| F13 | 5 | Cutia de siguranțe a compartimentului motor;
Airbag; Manetă schimbător electronic; Cutia de siguranțe a remorcii. |
| F14 | 15 | Ecran multifuncțional;
Amplificator; Sistem Bluetooth; Senzor ploaie/luminozitate; Unitate control senzori parcare. |
| F15 | 30 | Blocare și superblocare |
| F17 | 40 | Dezghețare/dezaburire lunetă spate
și oglinzi laterale. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| G36 | 30 | Scaune încălzite pentru partea șoferului și
partea pasagerului. |
| G37 | 5 | Modul memorie poziție condus;
Reostat iluminare. |
| G38 | 30 | Modul memorie scaun partea șoferului |
| G39 | 30 | Alimentare cutia de siguranțe
a remorcii. |
| G40 | – | Neutilizat |
Siguranțe din compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea unității de control al motorului;
Pompă de injecție și electrovalve EGR (2 litri HDI); Injectoare (2 litri HDI). |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător parbriz față |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Electrovalve de evacuare a rezervorului, turbină și
reglarea presiunii turbinei (1,6 l THP 16 V); încălzitor ulei (1,6 l THP 16 V); încălzitor ulei diesel (1,6 l HDI 16 V). |
| F6 | 10 | Senzor viteză vehicul;
Unitate control ABS/ESP. |
| F7 | 10 | Controler asistență la direcție;
Cutie automată; Senzor nivel lichid răcire motor. |
| F8 | 25 | Control demaror |
| F9 | 10 | Presiune diagnostic;
semnalizatoare; senzor debit aer (Diesel); pompă filtru particule (Diesel). |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat electronic); (Diesel: electrovalve, încălzitoare). |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător parbriz față lent/rapid |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Pompă aer |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de întâlnire stânga |
| F17 | 15 | Faruri de drum stânga |
| F18 | 15 | Faruri de drum dreapta |
| F19 | 15 | Încălzitor ulei (1,6 litri VTi 16V);
Electrovalvă de ventilare rezervor (1,6 litri VTi 16V); Senzori de oxigen (benzină); Electrovalve răcire cu aer (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve variabile distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator
Control releu Valvetronic (1,6 litri VTi 16 V); Răcire turbo (1,6 litri THP 16 V); Senzor debit aer (1,6 litri HDI). |
Tabel cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | 5 | Comutator frână multifuncțională |
| F3 | 5 | Unitate de încărcare a bateriei |
| F4 | 25 | Electrovalve ABS/ESP |
| F5 | – | Neutilizat |
| F6 | 15 | Transmisie
(control electronic al treptelor sau cutie automată). |
Peugeot 308 SW BL (2013-2016) – schema cutiei de siguranțe
Anul producției: 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Peugeot 308 SW BL (2013-2016) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
Cutia de siguranțe se află în colțul din stânga jos al bordului.
| Nr | Amp [A] | Descriere |
| F1 | 15 | Perie ștergător spate |
| F2 | 30 | Bloc încuietori |
| F3 | 5 | Unitate control sistem airbag
și pretensionatoare |
| F4 | 10 | Pedala ambreiaj și întrerupătoare
multifuncție frână; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi de direcție; Cutie automată; Unitate comutare și protecție. |
| F5 | 30 | Geamuri electrice față;
Alimentare oglinzi rabatabile; Perdea panoramică trapă. |
| F6 | 30 | Geamuri electrice spate activate
cu o singură atingere; Cutia de siguranțe remorcă. |
| F7 | 5 | Lămpi plafon față și spate;
Lămpi de lectură; Lămpi de lectură spate; Iluminare parasolar; Iluminare compartiment torpedou. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător CD; Ecran multifuncțional; Detectare presiune scăzută în pneuri. |
| F9 | 30 | Priză față 12 V. |
| F10 | 15 | Control volan;
Sirena de avertizare; Unitate control alarmă. |
| F11 | 15 | Cheie aprindere curent redus |
| F12 | 15 | Tablou de bord;
Indicatoare de avertizare centură de siguranță și airbag partea pasagerului față; Climatizare; Modul memorie scaun șofer; Întrerupătoare scaune spate în 2-a rând; Modul învățare condus. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
Airbag; Manetă cutie electronică; Cutia de siguranțe remorcă. |
| F14 | 15 | Ecran multifuncțional;
Amplificator; Sistem Bluetooth; Senzor ploaie/luminozitate; Unitate control senzori parcare. |
| F15 | 30 | Blocare și superînchidere |
| F17 | 40 | Dezaburire/dezghețare geam spate
și oglinzi laterale. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| G36 | 30 | Scaune încălzite partea șoferului
și partea pasagerului. |
| G37 | 5 | Modul memorie poziție condus;
Reostat iluminare. |
| G38 | 30 | Modul memorie scaun partea șoferului |
| G39 | 30 | Alimentare cutia de siguranțe
remorcă. |
| G40 | – | Neutilizat |
Siguranțe din compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (în partea stângă).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea modulului control motor;
Pompă injecție și electrovalve EGR (2 litri HDI); Injectoare (2 litri HDI). |
| F2 | 15 | Claxon |
| F3 | 10 | Ștergător parbriz față |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Electrovalve de ventilare rezervor,
turbină și reglarea presiunii turbinei (1,6 l THP 16 V); încălzitor ulei (1,6 l THP 16 V); încălzitor ulei motorină (1,6 l HDI 16 V). |
| F6 | 10 | Senzor viteză vehicul,
Unitate control Sistem antiblocare roți (ABS) / ESP |
| F7 | 10 | Control asistență direcție;
Cutie automată; Senzor nivel lichid răcire motor. |
| F8 | 25 | Control demaror |
| F9 | 10 | Priză diagnostic;
Faruri direcționale; Senzor debit aer (Diesel); Pompă filtru particule (Diesel). |
| F10 | 30 | Actuatori modul control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat electronic) (Diesel: electrovalve, încălzitoare)/ |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător parbriz față lent/rapid |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Pompă aer |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de întâlnire stânga |
| F17 | 15 | Faruri de drum stânga |
| F18 | 15 | Faruri de drum dreapta |
| F19 | 15 | Încălzitor ulei
(1,6 litri VTi 16V); Electrovalvă de ventilare rezervor (1,6 litri VTi 16V); Senzori de oxigen (benzină); Electrovalve răcire cu aer (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve variabile distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 litri VTi 16 V); Răcire turbo (1,6 litri THP 16 V); Senzor debit aer (1,6 litri HDI), |
Tabel cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | 5 | Comutator frână multifuncțională |
| F3 | 5 | Unitate de încărcare a bateriei |
| F4 | 25 | Electrovalve ABS / ESP |
| F5 | – | Neutilizat |
| F6 | 15 | Transmisie
(control electronic al transmisiei sau cutie automată). |
