În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 308 (2007–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Peugeot 308 (2007-2012) – schema cutiei de siguranțe

Anul producției: 2007, 2008, 2009, 2010, 2011, 2012.

Siguranță brichetă (priză de alimentare) în Peugeot 308 (2007-2012) este siguranța 9 în cutia de siguranțe de pe bord.

Cutia de siguranțe pe bord

Cutia de siguranțe este situată în partea inferioară a bordului (în stânga).

Nr	Amperi [A]	Descriere
G36	–	Neutilizat
G37	5	Cutia de siguranțe remorcă
G38	30	Modul memorie scaun partea șoferului
G39	30	Alimentare cutia de siguranțe remorcă
G40	30	Amplificator Hi-Fi

Nr	Amperi [A]	Descriere
1	15	Far ștergător spate
2	–	Neutilizat
3	5	Unitate control sistem airbag și pretensionatoare centuri
4	10	Pedala ambreiaj și întrerupătoare multifuncție frâne; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi de viraj; Cutie automată; Unitate comutare și protecție.
5	30	Geamuri electrice față; Alimentare oglinzi rabatabile, din sticlă; Perdea panoramică a plafonului.
6	30	Geamuri electrice spate acționate cu un buton
7	5	Lumini de citire față și spate; Lumini de citire spate; Iluminare parasolar; Iluminare compartiment port-objete.
8	20	Echipamente audio; Audio/telefon; Schimbătoare CD; Afișaj multifuncțional; Detectare presiune scăzută pneuri.
9	30	Priză 12 V față; Brichetă.
10	15	Control volan; Sirena de avertizare; Unitate control alarmă.
11	15	Cheie aprindere curent redus
12	15	Tablou de bord; Lumini centuri de siguranță și sistem airbag pasager față; Climatizare; Modul memorie scaun șofer; Modul învățare condus.
13	5	Cutia de siguranțe motor; Sistem airbag; Manetă cutie viteze manuală controlată.
14	15	Afișaj multifuncțional; Amplificator; Sistem handsfree; Senzor ploaie/luminozitate; Unitate control asistență parcare; Cutia de siguranțe remorcă; Sistem avertizare părăsire bandă.
15	30	Blocare și superlacăt
17	40	Dezgheț lunetă spate și oglinzi exterioare.
SH	–	Bypass PARC

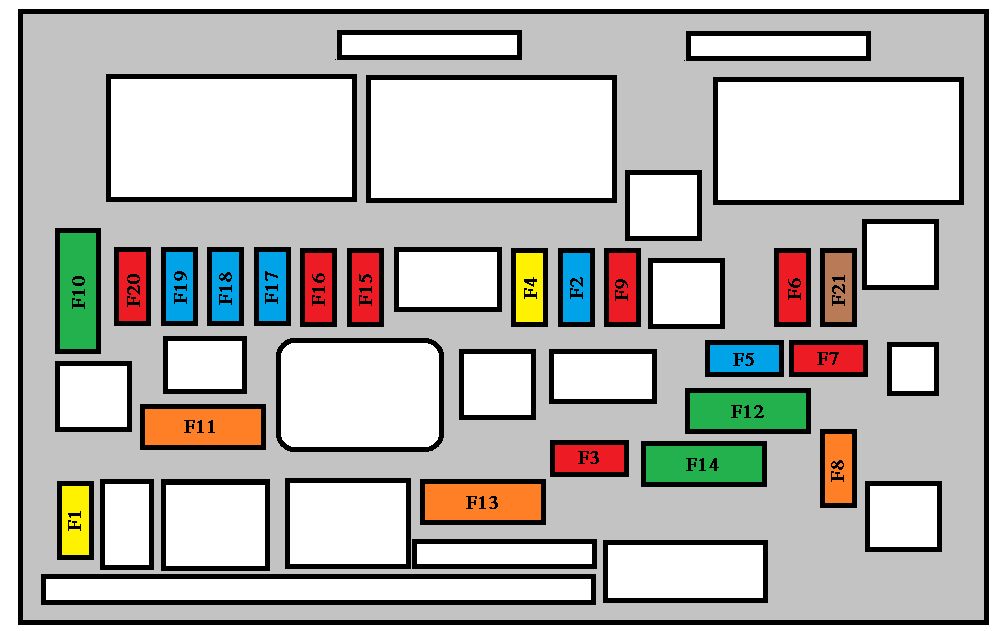

Siguranțe compartiment motor

Cutia de siguranțe este situată în compartiment motor lângă bateria (în partea stângă).

Nr	Amperi [A]	Descriere
1	20	Alimentare modul motor; Pompă injecție și electrovalve EGR (2 l HDI 16V); Injectoare (2 l HDI 16V).
2	15	Claxon
3	10	Duza sticlă față/spate
4	20	Duza faruri
5	15	Pompă combustibil (benzină); Golire rezervor; Electrovalve evacuare turbină și reglare presiune turbină (1,6 l THP 16 V); Încălzitor ulei (1,6 l THP 16 V); Încălzitor motorină (1,6 l HDI 16 V).
6	10	Senzor viteză vehicul; Unitate control Sistem antiblocare roți (ABS)/ESP.
7	10	Controler servodirecție; Cutie automată; Senzor nivel lichid răcire motor.
8	25	Control demaror
9	10	Priză diagnostic; Semnalizatoare; Senzor debit aer (Diesel); Pompă filtru particule (Diesel).
10	30	Actuatori modul control motor (benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat controlat); (Diesel: electrovalve, încălzitoare)

Leggere Peugeot Partner (2001-2007) – cutia de siguranțe

11	40	Ventilator climatizare
12	30	Ștergător față lent/rapid
13	40	Alimentare interfață sisteme integrate (aprindere pozitivă).
14	30	Electrovalvă aer
15	10	Far faruri de întâlnire dreapta
16	10	Far faruri de întâlnire stânga
17	15	Far faruri de drum stânga
18	15	Far faruri de drum dreapta
19	15	Încălzitor ulei (1,4 l 16 V și 1,6 l VTi 16 V); Electrovalvă golire rezervor (1,4 l 16 V și 1,6 l VTi 16 V); Senzori oxigen (benzină); Electrovalve răcire aer (Diesel).
20	10	Termostat controlat; Electrovalve cu reglare distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel).
21	5	Alimentare releu grup ventilator; Control releu Valvetronic (1,4 l 16 V și 1,6 l VTi 16 V); Răcire Turbo (1,6 l THP 16 V); Senzor debit aer (1,6 l HDI 16 V).

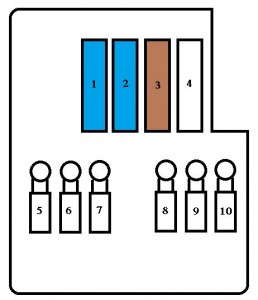

Tabel cutia de siguranțe mini și midi deasupra bateriei

Nr	Amperi [A]	Descriere
1	15	Cutia de schimbare (manuală pilotată sau automată).
2	15	Priză diagnostic; Lumini de zi.
3	5	Comutator frână multifuncțională
4	–	Neutilizat
5 *	80	Grup electro-pompă servodirecție.
6 *	70	Unitate încălzire (Diesel)
7 *	100	Unitate comutare și protecție.
8	–	Neutilizat
9 *	30	Grup electro-pompă manuală cutie cu telecomandă.
10 *	30	Motor electric Valvetronic (1,6 l THP 16V).
* Siguranțele maxi oferă protecție suplimentară pentru instalațiile electrice.

Tabel cutie de siguranțe maxi

Nr	Amperi [A]	Descriere
MF1*	50	Instalare ventilator
MF2*	50	Cutia de siguranțe în compartiment pasageri.
MF3*	80	Interfață sistem integrată
MF4*	–	Neutilizat
MF5*	50	Modul control Sistem antiblocare roți (ABS)/ESP
MF6*	30	Modul control Sistem antiblocare roți (ABS)/ESP
MF7*	80	Interfață sistem integrată
MF8*	–	Neutilizat
* Siguranțele maxi oferă protecție suplimentară pentru instalațiile electrice.

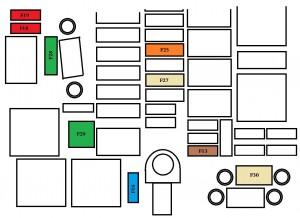

Peugeot 308 (2016) – schema cutiei de siguranțe

Anul producției: 2016.

Siguranță brichetă (priză de alimentare) în Peugeot 308 (2016) este siguranța F16 în bloc siguranțe pe bord.

Siguranțe pe bord

Bloc siguranțe se află în bordul inferior (pe partea șoferului).

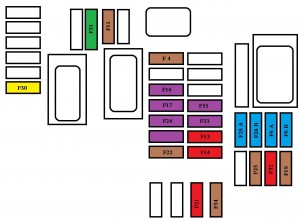

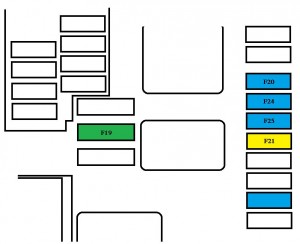

Versiunea 1 (completă)

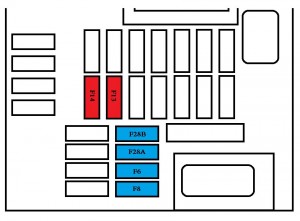

Nr	Amperi [A]	Descriere
F4	5	Conexiuni alarmă și asistență
F6 A/B	15	Sistem audio; Ecran tactil; Cititor CD; Navigație.
F11	5	Sistem „Deschidere și aprindere fără cheie”.
F13	10	Priză accesorii 12 V față.
F14	10	Priză accesorii 12 V în portbagaj
F 16	3	Bec compartiment mănuși; Bec citire scaun spate.
F17	3	Bec oglindă cosmetică; Bec citire față
F19	5	Panou instrumente
F21	10	Display multifuncțional; Climatizare.
F22	5	Cameră marșarier, senzori parcare
F24	3	Senzor ploaie și soare
F25	5	Sistem airbag
F28 A/B	15	Sistem audio (baterie +)
F30	20	Ștergător parbriz spate
F31	30	Încuietori
F32	10	Amplificator Hi-Fi
F33	3	Memorizare poziție șofer
F34	5	Servodirecție electrică
F35	3	Display centuri de siguranță neînchise.
