Peugeot Expert (2004-2006) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Peugeot Expert 2004-2006, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Peugeot Expert (2004) – schema siguranțelor
Anul producției: 2004.
Siguranța brichetei (priză de alimentare) în Peugeot Expert (2004) este siguranța 23 în blocul siguranțe de pe bord.
Bloc siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Pompă combustibil |
| 2 | 10 | Faruri de întâlnire dreapta |
| 3 | 10 | Faruri de întâlnire stânga |
| 4 | – | Neutilizat |
| 5 | – | Partea |
| 6 | 10 | Imobilizator motor |
| 7 | 10 | Senzor catalizator |
| 8 | 20 | Remorcă |
| 9 | 25 | Grup ventilator 1-120 W. |
| 30 | Grup ventilator 1-180 W. | |
| 10 | 15 | Proiectoare de ceață |
| 11 | – | Neutilizat |
| 12 | 10 | Grindă principală stânga |
| 13 | 10 | Faruri de drum dreapta |
| MF1 | 70 | Releu funcționare motor |
| MF2 | 70 | Modul control Sistem antiblocare roți (ABS);
Comutator aprindere. |
| MF3 | 30 | Ventilator răcire;
Climatizare. |
| MF4 | 30 | Instalare ventilator |

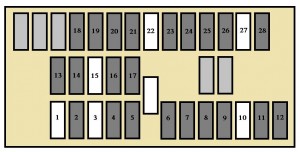

Bloc siguranțe consolă
| Nr | Amp [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 10 | Priză diagnostic;
Unitate control Sistem antiblocare roți (ABS); Faruri marșarier; Oglinzi încălzite. |
| 3 | – | Neutilizat |
| 4 | 5 | Panou instrumente;
Semnal sonor exces viteză; Senzor viteză; Senzor prezență apă în filtru motorină. |
| 5 | 15 | Regulator viteză;
Comutator frână; Comutator ambreiaj; Lumină de stop. |
| 6 | 5 | Iluminare interioară;
Panou instrumente; Sistem audio. |
| 7 | 30 | Geam spate încălzit |
| 8 | 30 | Unitate protecție habitaclu |
| 9 | 5 | Unitate protecție habitaclu |
| 10 | – | Neutilizat |
| 11 | 5 | Releu grup ventilator;
Releu compresor. |
| 12 | 10 | Geamuri electrice;
Releu ventilator aer; Comutator încălzire geam spate; Climatizare; Presostat. |
| 13 | 15 | Lumini de avarie |
| 14 | 30 | Geamuri electrice |
| 15 | – | Neutilizat |
| 16 | – | Neutilizat |
| 17 | 20 | Claxon |
| 18 | 20 | Far spate proiectoare de ceață |
| 19 | 5 | Regulator viteză;
Semnal sonor lumini aprinse; Iluminare panou instrumente; Sistem audio; Comutator încălzire geam scaun spate; Comutator faruri de urgență; Panou control climatizare. |
| 20 | 5 | Comutator reglare înălțime faruri;
Faruri de poziție față stânga și dreapta față. |
| 21 | 5 | Faruri de poziție spate stânga și dreapta;
Iluminare număr înmatriculare. |
| 22 | – | Neutilizat |
| 23 | 20 | Brichetă |
| 24 | 10 | Sistem audio |
| 25 | 10 | Faruri pe semnal sonor;
Oglinzi electrice; Semnalizatoare. |
| 26 | 30 | Ceas ștergător;
Ștergător față; Pompă spălător parbriz și pulverizator. |
| 27 | – | Neutilizat |
| 28 | 5 | Panou instrumente;
Releu ridicare geamuri. |
Peugeot Expert (2005-2006) – schema cutiei de siguranțe
Anul producției: 2005, 2006.
Siguranță brichetă (priză de alimentare) în Peugeot Expert (2005-2006) este siguranța 23 în cutia de siguranțe pe bord.

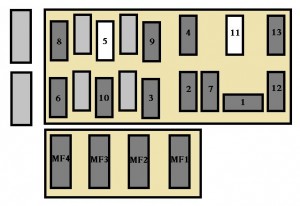

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Pompă combustibil |
| 2 | 10 | Far faruri de întâlnire dreapta |
| 3 | 10 | Far faruri de întâlnire stânga |
| 4 | 25 | Spray faruri |
| 5 | – | Ramură |
| 6 | 10 | Imobilizator motor |
| 7 | 10 | Senzor catalizator |
| 8 | 20 | Cârlig remorcă |
| 9 | 25 | Grup ventilator 1-120 W. |
| 30 | Grup ventilator 1-180 W. | |
| 10 | 15 | Proiectoare de ceață |
| 11 | – | Neutilizat |
| 12 | 10 | Grindă principală stânga |
| 13 | 10 | Far faruri de drum dreapta |
| MF1 | 70 | Releu de funcționare motor |
| MF2 | 70 | Unitate control Sistem antiblocare roți (ABS) – întrerupător aprindere. |
| MF3 | 30 | Ventilator aer – Climatizare. |
| MF4 | 30 | Instalare ventilator |
Cutia de siguranțe a consolei
| Nr | Amp [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 10 | Priză diagnostic; Unitate control Sistem antiblocare roți (ABS); Faruri marșarier; Oglinzi încălzite. |
| 3 | – | Neutilizat |
| 4 | 5 | Panou instrumente; Buzzer depășire viteză; Senzor viteză; Senzor prezență apă în filtru motorină. |
| 5 | 15 | Cruise control; Comutator frână; Comutator ambreiaj; Lumină de stop. |
| 6 | 5 | Iluminare interioară; Panou instrumente; Sistem audio. |
| 7 | 30 | Geam spate încălzit |
| 8 | 30 | Unitate protecție compartiment pasagerului. |
| 9 | 5 | Unitate protecție compartiment pasagerului. |
| 10 | – | Neutilizat |
| 11 | 5 | Releu grup ventilator; Releu compresor. |
| 12 | 10 | Geamuri electrice; Releu ventilator aer; Comutator încălzire geam spate; Climatizare; Presostat. |
| 13 | 15 | Lumini de avarie |
| 14 | 30 | Geamuri electrice |
| 15 | – | Neutilizat |
| 16 | – | Neutilizat |
| 17 | 20 | Claxon |
| 18 | 20 | Proiector de ceață spate |
| 19 | 5 | Controlul vitezei de croazieră; Semnal sonor faruri aprinse; Iluminarea panoului de bord; Sistem audio; Comutator încălzire geam spate; Comutator faruri de avarie Panou control climatizare. |
| 20 | 5 | Comutator reglare înălțime faruri; Lumini de poziție față stânga și dreapta. |
| 21 | 5 | Lumini de poziție spate stânga și dreapta; Iluminare plăcuță înmatriculare. |
| 22 | – | Neutilizat |
| 23 | 20 | Brichetă |
| 24 | 10 | Sistem audio |
| 25 | 10 | Semnal sonor faruri; Oglinzi electrice; Semnalizatoare. |
| 26 | 30 | Ceas ștergător față; Ștergător față; Pompă pulverizator și pulverizator. |
| 27 | – | Neutilizat |
| 28 | 5 | Panou instrumente; Releu ridicare geamuri. |
