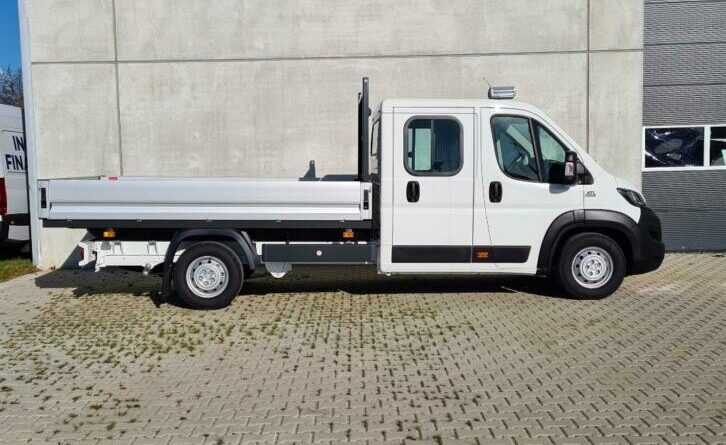

Peugeot Boxer Benne – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Boxer Benne, vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot Boxer Benne – schema siguranței
Siguranța brichetei (priza de alimentare) în Peugeot Boxer Benne este siguranța 44 în blocul siguranțe de pe bord.

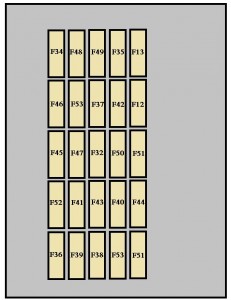

Siguranțe pe bord partea pasagerului
| Nr | Amp [A] | Descriere |
| 12 | 7,5 | Far de întâlnire dreapta |
| 13 | 7,5 | Far de întâlnire stânga |
| 31 | 7,5 | Alimentare releu |
| 32 | 10 | Iluminare habitaclu |
| 33 | 15 | Priză spate 12 V. |
| 34 | – | Neutilizat |
| 35 | 7,5 | Lumini marșarier;
Senzor prezență apă în motorină. |
| 36 | 15 | Închidere centralizată;
Baterie. |
| 37 | 7,5 | Comutator lumini frână;
A treia lumină stop; Panou instrumente. |
| 38 | 20 | Închidere centralizată |
| 39 | 10 | Sistem audio;
Priză diagnostic; Sirena de avertizare; Control programabil încălzire suplimentară; Control climatizare; Tahograf; Baterie. |
| 40 | 15 | Încălzit:
geam spate (partea stângă), oglindă partea șoferului. |
| 41 | 15 | Încălzit:
geam spate (partea dreaptă), oglindă partea pasagerului |
| 42 | 7,5 | Controler și senzor ABS;
Senzor ASR; Senzor ESP; Comutator lumini frână. |
| 43 | 30 | Motor ștergător față |
| 44 | 20 | Brichetă;
Priză 12 V. |
| 45 | 7,5 | Control uși |
| 46 | – | Neutilizat |
| 47 | 20 | Motor geam șofer |
| 48 | 20 | Motor ridicare geam pasager |
| 49 | 5 | Sistem audio;
Elemente de control pe panoul de bord; Ridicare geam șofer. |
| 50 | 7,5 | Grup airbag
și pretensionatoare. |
| 51 | 7,5 | Tahigraf;
Pilot automat; Control climatizare. |
| 52 | 7,5 | Alimentare opțională releu |
| 53 | 7,5 | Panou de bord;
Lumini poziție spate. |

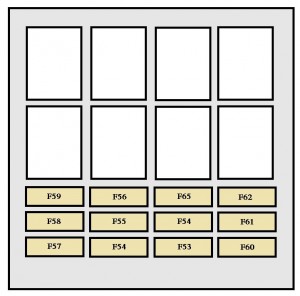

Siguranță montant partea șoferului
| Nr | Amp [A] | Descriere |
| 54 | – | Neutilizat |
| 55 | 15 | Scaune încălzite |
| 56 | 15 | Priză 12 V pentru scaun spate |
| 57 | 10 | Încălzire suplimentară programabilă |
| 58 | 10 | Lumini laterale |
| 59 | 7,5 | Suspensie pneumatică |
| 60 | – | Neutilizat |
| 61 | – | Neutilizat |
| 62 | – | Neutilizat |
| 63 | 10 | Comutator programabil
încălzire suplimentară. |
| 64 | – | Neutilizat |
| 65 | 30 | Ventilator încălzire programabilă. |

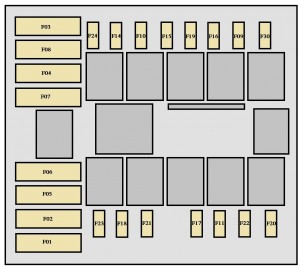

Siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 40 | Alimentare pompă Sistem antiblocare roți (ABS) |
| 2 | 50 | Unitate încălzire
motorină. |
| 3 | 30 | Cheie aprindere |
| 4 | 20 | Încălzire suplimentară programabilă |
| 5 | 20 | Ventilație habitaclu cu încălzire
suplimentară programabilă |
| 6 | 40/60 | Viteză maximă
ventilator habitaclu. |
| 7 | 40/50 | Viteză minimă
ventilator habitaclu. |
| 8 | 40 | Grup ventilator habitaclu |
| 9 | 20 | Pompă ștergător parbriz |
| 10 | 15 | Claxon |
| 14 | 7,5 | Far de drum dreapta |
| 15 | 7,5 | Far de drum stânga |
| 20 | 30 | Pompă spălător faruri |
| 21 | 15 | Alimentare pompă combustibil |
| 23 | 30 | Electrovalve Sistem antiblocare roți (ABS) |
| 30 | 15 | Proiectoare de ceață față |
