Peugeot 406 C (2002-2004) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 406 Coupé (2002–2004), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 406 C (2002-2004) – schema cutiei de siguranțe
Anul producției: 2002, 2003, 2004.
Siguranță Brichetă (priză de alimentare) în Peugeot 406 C (2002-2004) este siguranța 23 în cutia de siguranțe de pe bord.

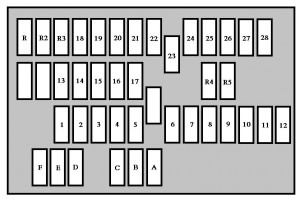

Cutia de siguranțe a consolei
| Nr | Amp [A] | Descriere |
| A | 20 | Blocare/deblocare |
| B | 10 | Faruri spate proiectoare de ceață |
| C | 40 | Dezaburire oglinzi |
| D | – | Neutilizat |
| E | 30 | Geamuri electrice |
| F | 15 | Alimentare bord;
Display; Sistem audio; Sistem de navigație prin satelit; Climatizare. |
| 1 | bocz | Airbag central |
| 2 | 5 | Control ventilare |
| 3 | 10 | Bord |
| 4 | 5 | Semnal de aprindere + ve pentru
interfața sistemelor integrate. |
| 5 | – | Neutilizat |
| 6 | 10 | Control pe volan |
| 7 | 15 | Sirena de alarmă |
| 8 | 10 | Sistem de navigație prin satelit |
| 9 | 5 | Semnal + ve al bateriei pentru interfața
sistemelor integrate. |
| 10 | 15 | Sistem audio |
| 11 | 10 | Al treilea stop |
| 12 | 10 | Far stop dreapta |
| 13 | 20 | Geam electric partea șoferului |
| 14 | 30 | Geam electric partea pasagerului
cu o singură atingere. |
| 15 | – | Baterie + ve priză remorcă |
| 16 | 20 | Memorizare scaun |
| 17 | 20 | Scaun pasager electric |
| 18 | 10 | Display;
Iluminare brichetă, întrerupătoare și scrumieră; Manetă cutie automată. |
| 19 | 10 | Proiectoare de ceață spate |
| 20 | 10 | Far spate dreapta și far față stânga
lumină de poziție. |
| 21 | 10 | Far spate stânga și far față dreapta
lumină de poziție. |
| 22 | 10 | Iluminare compartiment motor;
Lumină pentru citirea hărții; Oglindă retrovizoare interioară; Iluminare plafon față și spate; Iluminare panou de control al geamului și al oglinzii retrovizoare electrocromatice. |
| 23 | 20 | Brichetă |
| 24 | – | Neutilizat |
| 25 | 20 | Sistem audio |
| 26 | – | Neutilizat |
| 27 | 5 | Accesoriu + ve |
| 28 | 15 | Scaune încălzite |
| R | 5 | Siguranță de rezervă |
| R2 | 10 | Siguranță de rezervă |
| R3 | 30 | Siguranță de rezervă |
| R4 | 20 | Siguranță de rezervă |
| R5 | 15 | Siguranță de rezervă |

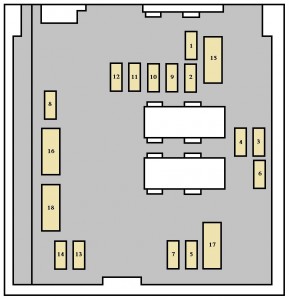

Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| 1 * | 10 | Faruri de mers înapoi;
Releu de injecție dublă; Temperatura uleiului motor; Nivel ulei; Compresorul aerului condiționat. |
| 2 * | 15 | Pompă combustibil;
Electrovalvă rezervor. |
| 3 * | 10 | Modul control |
| 4 * | 10 | Controler motor și cutie automată. |
| 5 | 10 | Modul control filtru de particule |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Spălător faruri |
| 8 * | 20 | Controler motor cu injecție directă
benzină; Pedală ambreiaj. |
| 9 * | 15 | Faruri de întâlnire partea stângă |
| 10 * | 15 | Faruri de întâlnire partea dreaptă |
| 11 * | 10 | Far de drum partea stângă |
| 12 * | 10 | Far de drum partea dreaptă |
| 13 * | 15 | Claxon |
| 14 | 10 | Pompă spălător parbriz |
| 15 * | 30 | Bobine de aprindere;
Ștergător parbriz; Senzor de oxigen; Presiune ulei; Sistem injecție. |
| 16 * | 30 | Pompă aer și temperatură ulei;
Nivel ulei; Funcționare lumină de stop; Alternator; Senzor prezență apă în ulei motorină; Control releu injecție. |
| 17 * | 30 | Scaun pasager electric |
| 18 | 40 | Motor ventilator încălzitor;
Demaror; Viteză joasă ștergătoare parbriz. |
| * Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
