Peugeot 206 S (2008) – cutia de siguranțe
Peugeot 206 S (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Peugeot 206 S (2008) este siguranța 22 în cutia de siguranțe de pe bord.

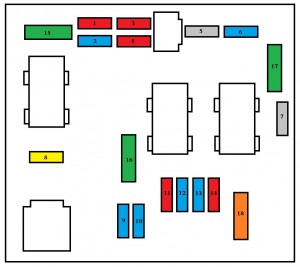

Cutia de siguranțe în compartiment motor

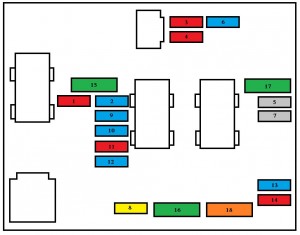

SAU
| Nr | Amp [A] | Descriere |
| MF1 | 20 | Unitate ventilator |
| MF2 | 60 | Sistem antiblocare roți (ABS) |
| MF3 | 30 | Sistem antiblocare roți (ABS) |
| MF4 | 70 | Alimentare interfață sisteme integrate |
| MF5 | 70 | Alimentare interfață sisteme integrate |
| MF6 | – | Neutilizat |
| MF7 | 30 | Alimentare întrerupător aprindere |
| MF8 | 20 | Amplificator audio |
| Siguranțele maxi actuale oferă o protecție
suplimentară circuitelor electrice. |
||
| Nr | Amp [A] | Descriere |
| 1 | 10 | Modul încălzire (Diesel);
Senzor apă în motorină; Comutator lumini marșarier; Senzor viteză; Senzor debit aer (Diesel). |
| 2 | 15 | Electrovalvă rezervor;
Pompă combustibil. |
| 3 | 10 | Unitate control motor ABS |
| 4 | 10 | Controler cutie automată;
Controler motor. |
| 5 | – | Neutilizat |
| 6 | 15 | Proiectoare de ceață față |
| 7 | – | Neutilizat |
| 8 | 20 | Releu grup ventilator;
Controler motor; Pompă injecție motorină; Electrovalvă control motor. |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Faruri de drum stânga |
| 12 | 15 | Faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz |
| 15 | 30 | Încălzitor corp clapetă;
Senzor de oxigen; Controler motor; Senzor debit aer; Bobină de aprindere; Electrovalvă control motor; Încălzire motorină; Injectoare. |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Ștergător parbriz față la
viteză mare și mică. |
| 18 | 40 | Ventilator climatizare |

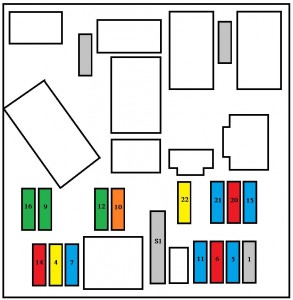

Bloc siguranțe sub bord
| Nr | Amp [A] | Descriere |
| 1 | 15 | Neutilizat |
| 4 | 20 | Iluminare portbagaj;
Echipament audio; Elemente de control pe volan. |
| 5 | 15 | Diagnosticare cutie automată. |
| 6 | 10 | Nivel lichid răcire;
Cutie automată; Echipament audio. |
| 7 | 15 | Accesoriu pentru învățarea condusului;
Alarmă instalată ca accesoriu. |
| 9 | 30 | Geamuri electrice spate |
| 10 | 40 | Dezghețare geam spate și oglindă |
| 11 | 15 | Neutilizat |
| 12 | 30 | Geamuri electrice față |
| 14 | 10 | Bloc siguranțe motor;
Sistem airbag; Elemente de control pe volan. |
| 15 | 15 | Panou instrumente;
Climatizare; Echipament audio. |
| 16 | 30 | Elemente de control blocare/
deblocare uși, capotă și portbagaj. |
| 20 | 10 | Lumină de stop dreapta |
| 21 | 15 | Lumină de stop stânga;
Al treilea lumină de stop. |
| 22 | 30 | Iluminare interioară;
Iluminare compartiment torpedou; Brichetă. |
| S1 | B | Bypass PARC |
