Peugeot 207 (2006-2013) – cutia de siguranțe

Schemele cutiilor de siguranțe și releelor – Peugeot 207

Se referă la vehiculele produse în anii:

2006.

Siguranța F9 din cutia de siguranțe a bordului este responsabilă pentru Brichetă (prize de alimentare) în Peugeot 207.

Cutia de siguranțe a bordului

Vehicule cu volan pe partea șoferului: cutia de siguranțe se află în bordul inferior (pe partea șoferului).

Deconectați capacul trăgând de partea superioară, îndepărtați complet capacul.

Vehicule cu volan pe partea pasagerului: se află în partea inferioară a bordului (pe partea șoferului).

Deschideți capacul compartimentului pentru obiecte, împingeți ghidajul de deschidere spre stânga pentru a ieși dincolo de prima crestătură, deschideți complet capacul compartimentului pentru obiecte, deconectați capacul cutiei de siguranțe trăgând de partea superioară, îndepărtați complet capacul.

Număr	Amperi [A]	Descriere
F1	15 A	Ștergător spate.
F2	–	Neutilizat.
F3	5 A	Unitate de control a sistemului airbag și a pretensionatoarelor.
F4	10 A	Comutator pedala ambreiaj; La diagnoză; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi de direcție; Pompă filtru particule (Diesel).
F5	30 A	Geamuri electrice; Geamuri electrice spate; Trapă.
F6	30 A	Geamuri electrice față; Alimentare oglinzi rabatabile.
F7	5 A	Lumini de cortizie față și spate; Lumini pentru citirea hărții; Iluminare parasolar; Iluminare compartiment portbagaj; Ceas.
F8	20 A	Sistem audio; Audio/telefon; Schimbătoare CD; Display multifuncțional; Ceas; Control pe volan; Detectare presiune joasă pneuri; Cutia de siguranțe a remorcii.
F9	30 A	Prize față 12 V.
F10	15 A	Sirena alarmă; Centrală alarmă; Faruri direcționale.
F11	15 A	La diagnoză; Comutator aprindere curent redus.
F12	15 A	Senzor ploaie și lumină; Amplificator; Cutia de siguranțe a remorcii; Modul învățare condus.
F13	5 A	Cutia de siguranțe a motorului; Releu ABS; Manetă cutie „2 Tronic”; Comutator frână cu funcție dublă.
F14	15 A	Bord; Bară luminoasă avertizare centură de siguranță; Reglaj faruri; Climatizare; Kit hands-free; Controler asistență parcare; Airbag.
F15	30 A	Blocare și cuplare.
F17	40 A	Dezgheț lunetă și oglinzi exterioare.
CII	–	Bypass PARC.
G39	20 A	Amplificator hi-fi.
G40	20 A	Scaune încălzite pentru șofer și pasager (exclus RHD)

Compartiment motor

Cutia de siguranțe se află în compartiment motor, lângă baterie (în partea dreaptă).

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
F1	20 A	Alimentarea unității de control al motorului și releului de control al ansamblului ventilatorului; Senzor de flux de aer (Diesel); Pompă de injecție (Diesel); Senzor de apă în motorină (Diesel); Electrovalve EGR; Încălzire aer (Diesel).
F2	15 A	Claxon.
F3	10 A	Spălător faruri față și spate.
F4	20 A	Spălător faruri.
F5	15 A	Pompă combustibil (benzină).
F6	10 A	Senzor viteză vehicul.
F7	10 A	Servodirecție electrică; Faruri direcționale; Releu direcțional pentru controlul farurilor; Senzor nivel lichid răcire motor (Diesel); Unitate comutare și protecție (Diesel).
F8	20 A	Control demaror.
F9	10 A	Unitate control Sistem antiblocare roți (ABS)/ESP; Comutator pedală frână.
F10	30 A	Actuatori unitate control motor (benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, termostat controlat) (Diesel: electrovalve, încălzitoare).
F11	40 A	Ventilator climatizare.
F12	30 A	Ștergător parbriz față Viteză joasă/înaltă.
F13	40 A	Alimentare interfață sistem integrat (aprindere pozitivă).
F14	30 A	Încălzitor motorină (Diesel).
F15	10 A	Far de întâlnire stânga.

Număr	Amperi [A]	Descriere
F 16	10 A	Far de întâlnire dreapta.
F17	15 A	Far de drum stânga.
F18	15 A	Far de drum dreapta.
Tabel cutia de siguranțe Maxi
MF1*	70 A	Grup ventilator.
MF2*	20A/30A	Pompă Sistem antiblocare roți (ABS)/ESP.
MF3*	20A/30A	Electrovalve Sistem antiblocare roți (ABS)/ESP.
MF4*	60 A	Alimentare integrată a interfețelor sistemului.
MF5*	60 A	Alimentare integrată a interfețelor sistemului.
MF6*	–	Neutilizat.
MF7*	80 A	Cutia de siguranțe în partea pasagerului.
MF8*	30 A	Unitate de control cutie automată „2 Tronic”.
MF9*	80 A	Unitate încălzire (Diesel).
MF10*	80 A	Servodirecție electrică.
		* Siguranțele maxi oferă o protecție suplimentară pentru sistemele electrice. Toate lucrările la siguranțele maxi trebuie efectuate de un centru de service autorizat PEUGEOT

Schema cutiei de siguranțe și relee – Peugeot 207

Se referă la vehiculele produse în anii:

2007.

Siguranța F9 în cutia de siguranțe a bordului este responsabilă pentru brichetă (prize de alimentare) în Peugeot 207.

Cutia de siguranțe a bordului

Vehicule cu volan pe partea șoferului: cutia de siguranțe se află în bordul inferior (pe partea șoferului).

Dezlipiți capacul trăgând de partea superioară, îndepărtați complet capacul.

Vehicule cu volan pe partea pasagerului: se află în partea inferioară a bordului (pe partea șoferului).

Deschideți capacul compartimentului pentru obiecte, împingeți ghidajul de deschidere spre stânga pentru a ieși din prima crestătură, deschideți complet capacul compartimentului pentru obiecte, dezlipiți capacul cutiei de siguranțe trăgând de partea superioară, îndepărtați complet capacul.

Număr	Ampere [A]	Descriere
F1	15 A	Ștergător spate.
F2	–	Neutilizat.
F3	5 A	Unitate control sistem airbag și pretensionatoare.
F4	10 A	Comutator pedala ambreiaj; La diagnostic; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi direcție; Pompă filtru particule (Diesel).
F5	30 A	Geamuri electrice; Geamuri electrice spate; Trapă.
F6	30 A	Geamuri electrice față; Alimentare oglinzi rabatabile.
F7	5 A	Lumini de citire față și spate; Lumini pentru citirea hărții; Iluminare stor parasolar; Iluminare compartiment port-objete; Ceas.
F8	20 A	Sistem audio; Audio/telefon; Schimbătoare CD; Display multifuncțional; Ceas; Control volan; Detectare presiune scăzută pneuri; Cutia de siguranțe remorcă.
F9	30 A	La 12 V față.
F10	15 A	Sirena alarmă; Centrală alarmă; Faruri direcționale.
F11	15 A	La diagnostic; Comutator aprindere curent redus.
F12	15 A	Senzor ploaie și luminozitate; Amplificator; Cutia de siguranțe remorcă; Modul învățare condus.
F13	5 A	Cutia de siguranțe compartiment motor; Releu Sistem antiblocare roți (ABS); Manetă cutie de viteze „2 Tronic”; Comutator frână cu funcție dublă.
F14	15 A	Tablou de bord; Bară luminoasă avertizare centură de siguranță; Reglaj faruri; Climatizare; Kit hands-free; Control asistență parcare spate; Sistem airbag.
F15	30 A	Blocare și cuplare.
F17	40 A	Dezghețare lunetă spate și oglinzi exterioare.
CII	–	Bypass PARC.
G39	20 A	Amplificator hi-fi.
G40	20 A	Scaune încălzite pentru șofer și pasager (exclus RHD)

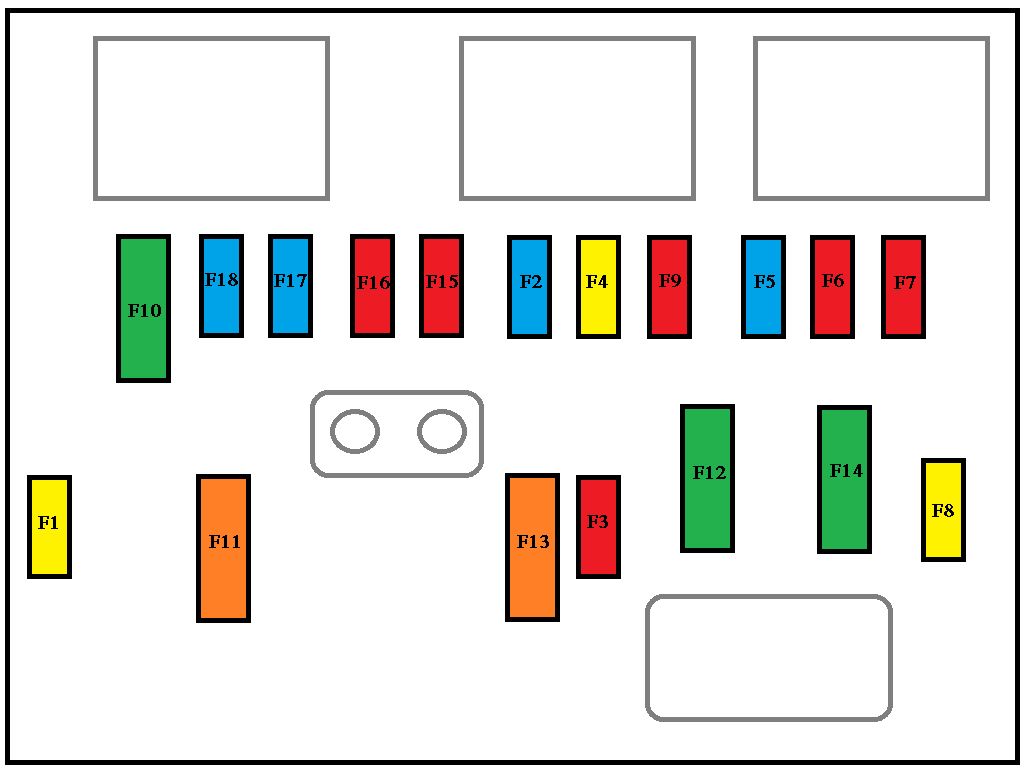

Compartiment motor

Cutia de siguranțe se află în compartiment motor, lângă baterie (în partea dreaptă).

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	20 A	Alimentarea unității de control motor și releu control grup ventilatoare; Electrovalve distribuție și rezervor (1.6 I 16V THP); Senzor debit aer (Diesel); Pompă injecție (Diesel); Senzor apă în motorină (Diesel); Electrovalve EGR, încălzire aer (Diesel).
F2	15 A	Claxon.
F3	10 A	Spălări față și spate.
F4	20 A	Spălări faruri.
F5	15 A	Pompă combustibil; Electrovalve Turbo (1,6 I 16V THP).
F6	10 A	Senzor viteză vehicul; Cutie automată.
F7	10 A	Servodirecție electrică; Faruri direcționale; Releu direcțional pentru control faruri; Unitate comutare și protecție (Diesel).
F8	20 A	Control demaror.
F9	10 A	Unitate control Sistem antiblocare roți (ABS)/ESP; Comutator pedală frână.
F10	30 A	Actuatori unitate control motor (benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, termostat controlat) (Diesel: electrovalve, încălzitoare).
F11	40 A	Ventilator climatizare.
F12	30 A	Ștergător/Ștergătoare parbriz Viteză joasă/înaltă.
F13	40 A	Alimentare interfață sistem integrat (aprindere pozitivă).
F14	30 A	Încălzitor motorină (Diesel).
F15	10 A	Far faruri de întâlnire stânga.

Număr	Ampere [A]	Descriere
F 16	10 A	Far de întâlnire dreapta.
F17	15 A	Far de drum stânga.
F18	15 A	Far de drum dreapta.
Tabel cutie de siguranțe Maxi
(Rama 1) MF1*	70 A	Grup ventilator.
(Rama 1) MF2*	20A/30A	Pompă Sistem antiblocare roți (ABS)/ESP.
(Rama 1) MF3*	20A/30A	Electrovalve Sistem antiblocare roți (ABS)/ESP.
(Rama 1) MF4*	60 A	Alimentare integrată pentru interfețe sistem.
(Rama 1) MF5*	60 A	Alimentare integrată pentru interfețe sistem.
(Rama 1) MF6*	30 A	Grup ventilator suplimentar (1,6 I 16V THP).
(Rama 1) MF7*	80 A	Cutia de siguranțe în partea pasagerului.
(Rama 1) MF8*	30 A	Modul control cutie automată „2 Tronic”.
(Rama 2) MF9*	80 A	Unitate încălzire (Diesel).
(Rama 2) MF10*	80 A	Servodirecție electrică.
(Rama 2) MF11*	40 A	Motor electric Valvetronic (1,6 I 16V THP).
		* Siguranțele maxi oferă protecție suplimentară pentru sistemele electrice. Toate lucrările la siguranțele maxi trebuie efectuate de un centru de asistență autorizat PEUGEOT.

Schema cutiei de siguranțe și relee – Peugeot 207

Se referă la vehiculele produse în anii:

2008, 2009, 2010.

Siguranța pentru brichetă (prize de alimentare) în Peugeot 207 este siguranța F9 în cutia de siguranțe a bordului.

Cutia de siguranțe a bordului

Vehicule cu volan pe partea șoferului: cutia de siguranțe se află în bordul inferior (pe partea șoferului).

Dezlipiți capacul trăgând de partea superioară, îndepărtați complet capacul.

Vehicule cu volan pe partea pasagerului: se află în partea inferioară a bordului (pe partea șoferului).

Deschideți capacul compartimentului pentru obiecte, împingeți ghidajul de deschidere spre stânga pentru a ieși din prima crestătură, deschideți complet capacul compartimentului pentru obiecte, dezlipiți capacul cutiei de siguranțe trăgând de partea superioară, îndepărtați complet capacul.

Număr	Ampere [A]	Descriere
F1	15 A	Ștergător spate.
F2	–	Neutilizat.
F3	5 A	Unitate control sistem airbag și pretensionatoare.
F4	10 A	Comutator pedala ambreiaj; La diagnostic; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi direcție; Pompă filtru particule (Diesel).
F5	30 A	Geamuri electrice; Geamuri electrice spate; Trapă.
F6	30 A	Geamuri electrice față; Alimentare oglinzi rabatabile.
F7	5 A	Lumini de citire față și spate; Lumini pentru citirea hărții; Iluminare parasolar; Iluminare compartiment port-objete; Ceas.
F8	20 A	Sistem audio; Audio/telefon; Schimb CD; Display multifuncțional; Ceas; Control volan; Detectare presiune anvelope; Cutia de siguranțe a remorcii.
F9	30 A	Priză 12 V față; Priză 12 V spate (SW)
F10	15 A	Sirena alarmă; Centrală alarmă; Faruri direcționale.
F11	15 A	La diagnostic; Comutator aprindere curent redus.
F12	15 A	Senzor ploaie și lumină; Amplificator; Cutia de siguranțe a remorcii; Modul învățare condus.
F13	5 A	Cutia de siguranțe compartiment motor; Releu ABS; Manetă cutie „2 Tronic”; Comutator frână cu funcție dublă.
F14	15 A	Tablou de bord; Bandă luminoasă avertizare centură siguranță; Reglaj faruri; Climatizare; Sistem hands-free; Controler asistență parcare spate; Airbag.
F15	30 A	Blocare și încuietoare.
F17	40 A	Dezgheț lunetă și oglinzi exterioare.
CII	–	Bypass PARC.
G39	20 A	Amplificator hi-fi.
G40	20 A	Scaune încălzite pentru partea șoferului și partea pasagerului (exceptând RHD)

Compartiment motor

Cutia de siguranțe se află în compartimentul motor, lângă baterie (în partea șoferului).

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	20 A	Alimentarea unității de control a motorului și releu de control al grupului ventilatoare; Electrovalve de distribuție și ale rezervorului (1.6 I 16V THP); Senzor de flux de aer (Diesel); Pompă de injecție (Diesel); Senzor de apă în motorină (Diesel); Electrovalve EGR; Încălzire aer (Diesel).
F2	15 A	Claxon.
F3	10 A	Lampa de veghe față și spate.
F4	20 A	Lampa de veghe a farurilor.
F5	15 A	Pompă combustibil (benzină); Electrovalve Turbo (1,6 I 16V THP).
F6	10 A	Senzor de viteză al vehiculului; Cutie automată.
F7	10 A	Servodirecție electrică; Faruri direcționale; Releu direcțional pentru faruri; Unitate de comutare și protecție (Diesel).
F8	20 A	Controlul demarorului.
F9	10 A	Unitate de control Sistem antiblocare roți (ABS)/ESP; Comutator pedala frână.
F10	30 A	Actuatori unitate de control motor (benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, termostat controlat) (Diesel: electrovalve, încălzitoare).
F11	40 A	Ventilator climatizare.
F12	30 A	Ștergător parbriz față Viteză joasă/înaltă.
F13	40 A	Alimentarea interfeței sistemului integrat (aprindere pozitivă).
F14	30 A	Încălzitor motorină (Diesel).
F15	10 A	Far de întâlnire stânga.

Număr	Ampere [A]	Descriere
F 16	10 A	Far de întâlnire dreapta.
F17	15 A	Far de drum stânga.
F18	15 A	Far de drum dreapta.
Tabel cutie de siguranțe Maxi
(Rama 1) MF1*	70 A	Grup ventilator.
(Rama 1) MF2*	20A/30A	Pompă Sistem antiblocare roți (ABS)/ESP.
(Rama 1) MF3*	20A/30A	Electrovalve Sistem antiblocare roți (ABS)/ESP.
(Rama 1) MF4*	60 A	Alimentare integrată a interfețelor sistemului.
(Rama 1) MF5*	60 A	Alimentare integrată a interfețelor sistemului.
(Rama 1) MF6*	30 A	Grup ventilator suplimentar (1,6 I 16V THP).
(Rama 1) MF7*	80 A	Cutia de siguranțe în compartiment pasageri.
(Rama 1) MF8*	30 A	Controler transmisie „2 Tronic”.
(Rama 2) MF9*	80 A	Unitate încălzire (Diesel).
(Rama 2) MF10*	80 A	Servodirecție electrică.
(Rama 2) MF11*	40 A	Motor electric Valvetronic (1,6 I 16V THP).
		* Siguranțele maxi oferă o protecție suplimentară pentru sistemele electrice. Toate lucrările la siguranțele maxi trebuie efectuate de un centru de asistență autorizat PEUGEOT.

Schema cutiei de siguranțe și relee – Peugeot 207

Se referă la vehiculele produse în anii:

2011, 2012, 2013.

Siguranța F9 din cutia de siguranțe a bordului este responsabilă pentru priza brichetei (prize de alimentare) în Peugeot 207.

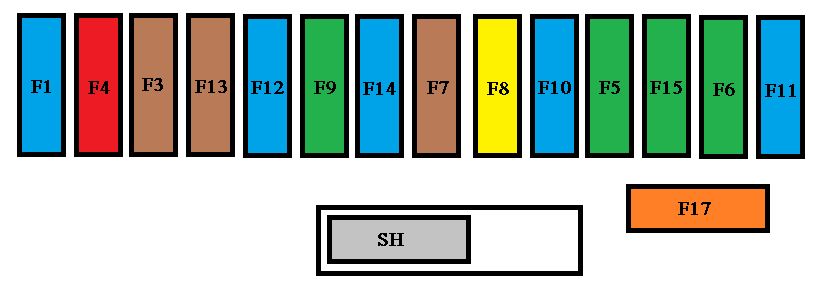

Cutia de siguranțe a bordului

Vehicule cu volan pe partea stângă: cutia de siguranțe se află în bordul inferior (pe partea stângă).

Dezlipiți capacul trăgând în partea superioară, îndepărtați complet capacul.

Vehicule cu volan pe partea dreaptă: se află în partea inferioară a bordului (pe partea stângă).

Deschideți capacul compartimentului pentru obiecte, împingeți ghidajul de deschidere spre stânga pentru a ieși din prima crestătură, deschideți complet capacul compartimentului pentru obiecte, dezlipiți capacul cutiei de siguranțe trăgând în partea superioară, îndepărtați complet capacul.

Număr	Ampere [A]	Descriere
F1	15 A	Ștergător spate.
F2	–	Neutilizat.
F3	5 A	Unitate de control a sistemului airbag și a pretensionatoarelor.
F4	10 A	Comutator pedala ambreiaj; Priză diagnostic; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi de direcție; Pompă filtru particule (Diesel).
F5	30 A	Geamuri electrice; Geamuri spate cu comandă cu o singură atingere; Trapă panoramică (SW).
F6	30 A	Geamuri față electrice cu un singur buton; Oglinzi rabatabile.
F7	5 A	Lumini de citire față și spate; Lumini pentru citirea hărții; Iluminare parasolar; Iluminare compartiment torpedou.
F8	20 A	Sistem audio; Audio/telefon; Ecran multifuncțional; Ceas; Control pe volan; Cutia de siguranțe a remorcii.
F9	30 A	Priză 12 V față; Priză 12 V spate (SW).
F10	15 A	Neutilizat.
F11	15 A	Priză diagnostic; Comutator aprindere curent redus; Controler transmisie automată.
F12	15 A	Senzor ploaie și soare; Amplificator; Cutia de siguranțe a remorcii; Modul învățare condus.
F13	5 A	Cutia de siguranțe a motorului; Releu ABS; Comutator multifuncțional frână.
F14	15 A	Tablou de bord; Panou indicatoare avertizare centuri de siguranță; Reglare faruri; Climatizare; Sistem Bluetooth; Unitate control senzori parcare spate; Airbag.
F15	30 A	Încuietori centralizate.
F17	40 A	Geam spate încălzit și oglinzi laterale încălzite.
CII	–	Bypass PARC.
G39	20 A	Neutilizat.
G40	20 A	Scaune încălzite pentru partea șoferului și partea pasagerului (exceptând RHD)

Compartiment motor

Cutia de siguranțe se află în compartimentul motor, lângă baterie (în partea dreaptă).

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	20 A	Alimentarea modulului motor și releu control ventilator; Electrovalve distribuție și rezervor (1,6 l 16V THP); Senzor debit aer (Diesel); Pompă injecție (Diesel); Senzor apă în motorină (Diesel); Electrovalve EGR; Încălzire aer (Diesel).
F2	15 A	Claxon.
F3	10 A	Spălător lunetă față și spate.
F4	20 A	Injector faruri.
F5	15 A	Pompă combustibil (benzină); Electrovalve turbo (1,6 l 16V THP).
F6	10 A	Senzor viteză vehicul; Cutie automată.
F7	10 A	Servodirecție electrică; Unitate comutare și protecție (Diesel).
F8	25 A	Control demaror.
F9	10 A	Modul Sistem antiblocare roți (ABS)/ESP, întrerupător pedala frână.
F10	30 A	Actuatori modul motor (benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, termostat electronic) (Diesel: electrovalve, încălzitoare).
F11	40 A	Ventilator climatizare.
F12	30 A	Ștergător parbriz față viteză mică/mare.
F13	40 A	Alimentare interfață sistem integrat (aprindere pozitivă).
F14	30 A	Încălzitor motorină (Diesel).
F15	10 A	Far faruri de întâlnire stânga.

Număr	Ampere [A]	Descriere
F 16	10 A	Far faruri de întâlnire dreapta.
F17	15 A	Far faruri de drum stânga.
F18	15 A	Far faruri de drum dreapta.
Tabel cutia de siguranțe Maxi
(Rama 1) MF1*	70 A	Grup ventilator.
(Rama 1) MF2*	20A/30A	Pompă Sistem antiblocare roți (ABS)/ESP.
(Rama 1) MF3*	20A/30A	Electrovalve Sistem antiblocare roți (ABS)/ESP.
(Rama 1) MF4*	60 A	Alimentare integrată a interfețelor sistemului.
(Rama 1) MF5*	60 A	Alimentare integrată a interfețelor sistemului.
(Rama 1) MF6*	30 A	Grup ventilator suplimentar (1,6 litri THP 16V).
(Rama 1) MF7*	80 A	Cutia de siguranțe bord.
(Rama 1) MF8*	30 A	Gol.
(Rama 2) MF9*	80 A	Unitate încălzire (Diesel).
(Rama 2) MF10*	80 A	Servodirecție electrică.
(Rama 2) MF11*	40 A	Motor electric Valvetronic (1,6 litri THP 16V).
		* Siguranțele maxi oferă protecție suplimentară circuitelor electrice. Toate lucrările la siguranțele maxi trebuie efectuate de un centru service PEUGEOT sau de un atelier specializat.
