Peugeot 3008 (2008-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 3008 (2008–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 3008 (2009-2016) – schema cutiei de siguranțe
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranțele Brichetei (prize de alimentare) în Peugeot 3008 sunt siguranțele F9 (priză față 12 V, priză brichetă spate 12 V) și F29 (2009-2010) sau F31 (2011-2016) (priză 12 V în portbagaj) în cutia de siguranțe a bordului.
Cutia de siguranțe a bordului
Vehicule cu volan pe partea șoferului: cutia de siguranțe se află în bordul inferior (pe partea șoferului).
Vehicule cu volan pe partea pasagerului: se află în bordul inferior (pe partea șoferului).
Compartiment motor
Este situat în compartimentul motor lângă baterie (pe partea șoferului).
2009, 2010
Panou

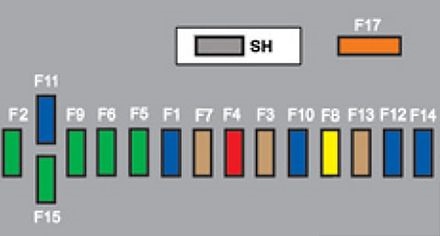

Alocarea siguranțelor în cutia de siguranțe a bordului (2009, 2010)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| F1 | 15 | Ștergător spate. |
| F2 | – | Neutilizat. |
| F3 | 5 | Unitate control sistem airbag. |
| F4 | 10 | Oglindă retrovizoare electrocrromatică;
Climatizare; Unitate comutare și protecție; Multimedia spate. |
| F5 | 30 | Geamuri electrice față acționate cu o atingere. |
| F6 | 30 | Geamuri spate acționate cu o atingere. |
| F7 | 5 | Lumini de citire față și spate;
Lumini de citire hartă; Lumini de citire spate; Iluminare parasolar; Iluminare compartiment torpedou; Iluminare cotieră centrală; Control releu 12 V portbagaj. |
| F8 | 20 | Echipamente audio;
Audio/telefon; Schimbătoare CD; Display multifuncțional; Detectare presiune pneuri; Sirena alarmă; Centrală alarmă; Unitate telematică; Modul serviciu (cu Peugeot Connect Media). |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Elemente de control volan. |
| F11 | 15 | Comutator aprindere curent redus. |
| F12 | 15 | Prezență remorcă;
Senzor ploaie/luminozitate; Alimentare siguranțe F32, F34, F35. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
Controler sistem airbag. |
| F14 | 15 | Bord;
Display bord; Alimentare siguranță F33. |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| F15 | 30 | Blocare și cuplare. |
| F17 | 40 | Lunetă încălzită;
Alimentarea siguranței F30. |
| CII | – | Bypass PARC. |
| F29 | 30 | Priză pornire 12 V. |
| F30 | 5 | Oglinzi laterale încălzite. |
| F31 | 15 | Priză frigider. |
| F32 | 5 | Manetă cutie electronică de control a cutiei de viteze. |
| F33 | 10 | Display pe ecran;
Sistem Bluetooth; Climatizare. |
| F34 | 5 | Display indicator avertizare centură de siguranță. |
| F35 | 10 | Senzori parcare;
Autorizare amplificator Hi-Fi. |
| F36 | 10 | Controler cutia de siguranțe a remorcii;
Panou control ușă partea șoferului. |
| F37 | 20 | Amplificator hi-fi. |
| F38 | 30 | Scaun electric partea șoferului. |
| F39 | 20 | Perdea panoramică pentru trapa. |
| F40 | – | Neutilizat. |
Compartiment motor

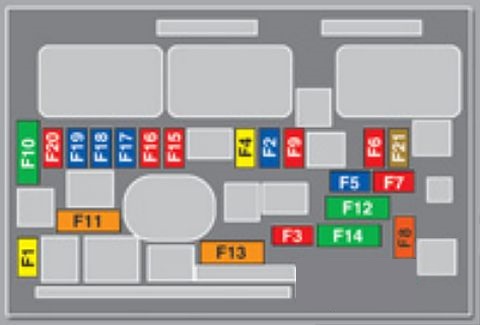

Alocarea siguranțelor în compartiment motor (2009, 2010)
| Nr | Amperaggi [A] | Funcții |
|---|---|---|
| Nr | Amperaggi [A] | Funcții |
| F1 | 20 | Alimentarea unității de control a motorului;
Pompă combustibil și electrovalve EGR (2 I HDI 16V); Injectoare (2 I HDI 16V). |
| F2 | 15 | Claxon. |
| F3 | 10 | Lampa de veghe față și spate. |
| F4 | 10 | Lumini de zi. |
| F5 | 15 | Canistră de suflare;
Electrovalve de reglare a presiunii turbo și evacuare (1,6 I THP 16V); Încălzitor vapori ulei (1,6 I THP 16V); Încălzitor motorină (1,6 I HDI 16V). |
| F6 | 10 | Priză diagnostic;
Faruri direcționale; Pompă filtru de particule (Diesel); Alarmă de distanță; Senzor nivel lichid răcire motor; Control reglaj oglinzi. |
| F7 | 10 | Controler asistență la direcție;
Cutie automată; Motor reglaj înălțime faruri direcționale. |
| F8 | 20 | Control demaror. |
| F9 | 10 | Comutatoare pedale ambreiaj și frână. |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat electronic) (Diesel: electrovalve, încălzitoare). |
| Nr | Amperaj [A] | Funcții |
|---|---|---|
| F11 | 40 | Ventilatorul de climatizare. |
| F12 | 30 | Ștergător parbriz față lent/rapid. |
| F13 | 40 | Alimentarea interfeței sistemului integrat (aprindere pozitivă). |
| F14 | 30 | Electrovalvă aer. |
| F15 | 10 | Far faruri de întâlnire dreapta. |
| F 16 | 10 | Far faruri de întâlnire stânga. |
| F17 | 15 | Far faruri de drum stânga. |
| F18 | 15 | Far faruri de drum dreapta. |
| F19 | 15 | Încălzitor vapori ulei (1,6 I VTi 16V);
Electrovalvă reglare presiune turbo (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve distribuție variabilă; Electrovalvă reglare presiune turbo (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 I VTi 16V); Răcire turbo (1,6 I THP 16V); Senzor debit aer (1,6 I HDI 16V). |
Siguranțe pe baterie

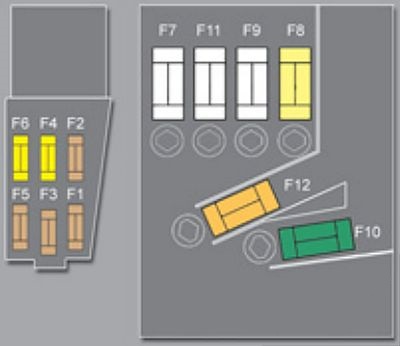

Atribuirea siguranțelor pe baterie (2009, 2010)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| F1 | – | Neutilizat. |
| F2 | 5 | Comutator frână cu funcție dublă. |
| F3 | 5 | Încărcător baterie. |
| F4 | 25 | Electrovalve ABS/ESP. |
| F5 | 5 | Unitate control ABS/ESP. |
| F6 | 15 | Cutie automată;
Cutie electronică. |
| F7* | 80 | Grup electropompă asistență la direcție. |
| F8* | 60 | Grup ventilator. |
| F9* | 70/30 | Încălzitor (Diesel);
Motor electric Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Grup electropompă ABS/ESP. |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F11* | 100 | Unitate de comutare și protecție. |
| F12* | 30 | Grup electropompă cutie cu reglare electronică a treptelor. |
| MF1* | – | Neutilizat. |
| MF2* | 30 | Cutia de siguranțe a remorcii. |
| MF3* | 50 | Cutia de siguranțe în compartiment pasagerului. |
| MF4* | 80 | Interfață sistem integrată. |
| MF5* | 80 | Interfață sistem integrată. |
| MF6* | 30 | Frână electrică de parcare. |
| MF7* | 30 | Scaune față încălzite. |
| MF8* | 20 | Spray faruri. |
| * Siguranțele maxi oferă o protecție suplimentară pentru sistemele electrice. Toate lucrările la siguranțele maxi trebuie efectuate de un centru de asistență PEUGEOT. |
2011, 2012, 2013
Panou
Atribuirea siguranțelor în cutia de siguranțe a bordului (2011, 2012, 2013)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| F1 | 15 | Ștergător spate. |
| F2 | – | Neutilizat. |
| F3 | 5 | Unitate control sistem airbag. |
| F4 | 10 | Oglindă retrovizoare electrocromatică;
Climatizare; Unitate de comutare și protecție; Multimedia spate. |
| F5 | 30 | Geamuri electrice față acționate cu o atingere. |
| F6 | 30 | Geamuri spate acționate cu o atingere. |
| F7 | 5 | Lumini de citire față și spate;
Lumini de citire hartă; Lumini de citire spate; Iluminare parasolar; Iluminare compartiment port-objete; Iluminare cotieră centrală; Control releu 12 V portbagaj. |
| F8 | 20 | Echipamente audio;
Audio/telefon; Schimbătoare CD; Display multifuncțional; Detectare presiune pneuri; Sirena alarmă; Centrală alarmă; Unitate telematică; Modul de serviciu (cu navigație Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Elemente de control pe volan. |
| F11 | 15 | Comutator aprindere curent redus. |
| F12 | 15 | Prezență remorcă;
Senzor ploaie/iluminare; Alimentare siguranțe F32, F34, F35. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
Controler sistem airbag. |
| F14 | 15 | Bord;
Display bord; Alimentare siguranță F33. |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| F15 | 30 | Blocare și fixare. |
| F17 | 40 | Lunetă încălzită;
Alimentarea siguranței F30. |
| CII | – | Bypass PARC. |
| F29 | – | Neutilizat. |
| F30 | 5 | Oglinzi laterale încălzite. |
| F31 | 30 | Priză de pornire 12V. |
| F32 | 5 | Manetă cutie electronică de control al cutiei. |
| F33 | 10 | Display pe ecran;
Sistem Bluetooth, climatizare. |
| F34 | 5 | Display martor avertizare centură de siguranță. |
| F35 | 10 | Senzori parcare, autorizare amplificator Hi-Fi. |
| F36 | 10 | Controler cutia de siguranțe a remorcii;
Panou control ușă partea șoferului. |
| F37 | 20 | Amplificator hi-fi. |
| F38 | 30 | Scaun electric partea șoferului. |
| F39 | 20 | Perdea panoramică pentru trapa. |
| F40 | – | Neutilizat. |
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2011, 2012, 2013)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| F1 | 20 | Alimentarea unității de control al motorului;
Pompă combustibil și electrovalve EGR (2 I HDI 16V); Injectoare (2 I HDI 16V). |
| F2 | 15 | Claxon. |
| F3 | 10 | Lampa față/spate. |
| F4 | 10 | Lumini de zi. |
| F5 | 15 | Canistră de suflare;
Electrovalve de reglare a presiunii turbo și evacuare (1,6 litri THP); Încălzitor vapori ulei (1,6 litri THP); Încălzitor motorină (1,6 litri HDI). |
| F6 | 10 | Priză diagnostic;
Faruri direcționale; Pompă filtru particule (Diesel); Alarmă distanță; Senzor nivel lichid răcire motor; Control reglaj oglinzi. |
| F7 | 10 | Controler asistență direcție;
Cutie automată; Motor reglaj înălțime faruri direcționale. |
| F8 | 20 | Control demaror. |
| F9 | 10 | Comutatoare pedale ambreiaj și frână. |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat electronic) (Diesel: electrovalve, încălzitoare). |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F11 | 40 | Ventilator climatizare. |
| F12 | 30 | Ștergător parbriz față lent/rapid. |
| F13 | 40 | Alimentarea interfeței sistemului integrat (aprindere pozitivă). |
| F14 | 30 | Pompă aer. |
| F15 | 10 | Far faruri de întâlnire partea dreaptă. |
| F 16 | 10 | Far faruri de întâlnire partea stângă. |
| F17 | 15 | Far faruri de drum partea stângă. |
| F18 | 15 | Far faruri de drum partea dreaptă. |
| F19 | 15 | Încălzitor vapori ulei (1,6 I VTi 16V);
Electrovalvă reglare presiune turbo (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve distribuție variabilă; Electrovalvă reglare presiune turbo (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 I VTi 16V); Răcire turbo (1,6 I THP 16V); Senzor debit aer (1,6 I HDI 16V). |
Siguranțe pe baterie
Atribuirea siguranțelor pe baterie (2011, 2012, 2013)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| F1 | – | Neutilizat. |
| F2 | 5 | Comutator frână cu funcție dublă. |
| F3 | 5 | Încărcător baterie. |
| F4 | 25 | Electrovalve ABS/ESP. |
| F5 | 5 | Unitate control ABS/ESP. |
| F6 | 15 | Cutie automată;
Cutie electronică. |
| F7* | 80 | Grup electropompă asistență direcție. |
| F8* | 60 | Grup ventilator. |
| F9* | 70/30 | Încălzitor (Diesel);
Motor electric Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Grup electropompă ABS/ESP. |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F11* | 100 | Unitate de comutare și protecție. |
| F12* | 30 | Grup electropompă cutie automată cu reglare electronică a treptelor. |
| MF1* | – | Neutilizat. |
| MF2* | 30 | Cutia de siguranțe a remorcii. |
| MF3* | 50 | Cutia de siguranțe în compartimentul pasagerului. |
| MF4* | 80 | Interfață sistem integrată. |
| MF5* | 80 | Interfață sistem integrată. |
| MF6* | 30 | Frână electrică de parcare. |
| MF7* | 30 | Scaune față încălzite. |
| MF8* | 20 | Pulverizator faruri. |
| * Siguranțele maxi oferă o protecție suplimentară pentru sistemele electrice. Toate lucrările la siguranțele maxi trebuie efectuate de un centru de asistență PEUGEOT. |
2014, 2015, 2016
Panou
Atribuirea siguranțelor în cutia de siguranțe a bordului (2014, 2015, 2016)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| F1 | 15 | Ștergător spate. |
| F2 | – | Neutilizat. |
| F3 | 5 | Unitate control sistem airbag. |
| F4 | 10 | Oglindă retrovizoare electrocromă;
Climatizare; Unitate comutare și protecție; Multimedia spate. |
| F5 | 30 | Geamuri electrice față acționate cu o atingere. |
| F6 | 30 | Geamuri spate acționate cu o atingere. |
| F7 | 5 | Lumini de lectură față și spate;
Lumini de lectură hartă; Lumini de lectură spate; Iluminare parasolar; Iluminare compartiment torpedou; Iluminare cotieră centrală; Control releu 12 V portbagaj. |
| F8 | 20 | Echipamente audio;
Audio/telefon; Schimbătoare CD; Display multifuncțional; Detectare presiune pneuri; Sirena alarmă; Centrală alarmă; Unitate telematică. |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Elemente de control pe volan. |
| F11 | 15 | Comutator aprindere curent redus. |
| F12 | 15 | Prezență remorcă;
Senzor ploaie/soare; Alimentare siguranțe F32, F34. F35. |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F13 | 5 | Cutia de siguranțe din compartiment motor;
Controler sistem airbag. |
| F14 | 15 | Bord;
Display bord; Alimentare siguranță F33. |
| F15 | 30 | Deblocare și încuietoare. |
| F17 | 40 | Lunetă încălzită;
Alimentare siguranță F30. |
| F30 | 5 | Oglinzi laterale încălzite. |
| F31 | 30 | Priză pornire 12 V. |
| F32 | 5 | Manetă cutie electronică de control a transmisiei. |
| F33 | 10 | Display pe ecran;
Sistem Bluetooth; Climatizare. |
| F34 | 5 | Display indicator centură de siguranță. |
| F35 | 10 | Senzori parcare, autorizare amplificator Hi-Fi. |
| F36 | 10 | Controler cutia de siguranțe remorcă;
Panou control ușă partea șoferului. |
| F37 | 20 | Amplificator hi-fi. |
| F38 | 30 | Scaun electric partea șoferului. |
| F39 | 20 | Perdea panoramică pentru trapă. |
Compartiment motor
Alocarea siguranțelor în compartiment motor (2014, 2015, 2016)
| Nr | Amperi [A] | Funcții |
|---|---|---|
| F2 | 15 | Claxon. |
| F3 | 10 | Lampa de veghe față și spate. |
| F4 | 10 | Lumini de zi. |
| F5 | 15 | Canistră de suflare;
Electrovalve de reglare a presiunii turbo și evacuare (1,6 litri THP); Încălzitor vapori ulei (1,6 litri THP); Încălzitor motorină (1,6 litri HDI). |
| F6 | 10 | Priză diagnostic;
Faruri semnalizatoare; Pompă filtru particule solide (Diesel); Alarmă distanță; Control reglaj oglinzi. |
| F7 | 10 | Controler asistare direcție;
Cutie automată; Motor reglaj înălțime faruri semnalizatoare. |
| F8 | 20 | Control demaror. |
| F9 | 10 | Comutatoare pedale ambreiaj și frână. |
| F11 | 40 | Ventilator climatizare. |
| F12 | 30 | Ștergător/Ștergătoare parbriz lent/rapid. |
| F14 | 30 | Pompă aer. |
| F15 | 10 | Far faruri de drum partea dreaptă. |
| F 16 | 10 | Far faruri de drum partea stângă. |
| F17 | 15 | Far faruri de întâlnire partea stângă. |
| F18 | 15 | Far faruri de întâlnire partea dreaptă. |
Siguranțe pe baterie
Atribuirea siguranțelor pe baterie (2014, 2015, 2016)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F2 | 5 | Comutator frână cu funcție dublă. |
| F3 | 5 | Încărcător baterie. |
| F4 | 25 | Electrovalve ABS/DSC. |
| F6 | 15 | Cutie automată/electronică. |
