Peugeot 207 FL (2009-2012) – cutia de siguranțe
Peugeot 207 FL (2009-2012) – schema cutiei de siguranțe
Anul producției: 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Peugeot 207 FL (2009-2012) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
Cutia de siguranțe se află în partea inferioară a bordului (pe partea stângă).
| Nr | Amp [A] | Descriere |
| G39 | 20 | Amplificator Hi-Fi |
| G40 | – | Neutilizat |
| Nr | Amp [A] | Descriere |
| F1 | 15 | Perie ștergător spate |
| F2 | – | Neutilizat |
| F3 | 5 | Unitate control sistem airbag
și pretensionator. |
| F4 | 10 | Comutator pedală ambreiaj;
Priză diagnosticare; Oglindă retrovizoare electrocromatică; Climatizare; Senzor unghi de direcție; Pompă filtru particule (Diesel). |
| F5 | 30 | Geamuri electrice;
Geamuri electrice spate activate de un singur buton; Perdea panoramică a plafonului (SW). |
| F6 | 30 | Ridicător geam electric față;
Alimentare oglinzi laterale rabatabile. |
| F7 | 5 | Lumini de cortizie față și spate;
Lumini pentru citirea hărții; Iluminare parasolar; Iluminare compartiment port-objete; Ceas. |
| F8 | 20 | Echipamente audio;
Audio/telefon; Display multifuncțional; Ceas; Elemente de control pe volan; Detectare presiune joasă pneuri; Cutia de siguranțe a remorcii. |
| F9 | 30 | Priză față 12 V;
Priză spate 12 V (SW). |
| F10 | 15 | Sirenă alarmă;
Centrală alarmă; Faruri semnalizatoare direcție. |
| F11 | 15 | Priză diagnosticare;
Cheie joasă tensiune; Control transmisie automată. |
| F12 | 15 | Senzor ploaie/iluminare;
Amplificator; Cutia de siguranțe a remorcii; Modul învățare condus. |
| F13 | 5 | Cutia de siguranțe a motorului;
Releu ABS; Comutator frână cu funcție dublă; Manetă cutie „2 Tronic”. |
| F14 | 15 | Tablou de bord;
Panou lumini de avertizare centuri de siguranță; Reglaj faruri; Climatizare; Sistem Bluetooth; Unitate control senzori de parcare spate; Airbag. |
| F15 | 30 | Blocare și suprainchidere |
| F17 | 40 | Dezghețare/dezaburire
lunetă și oglinzi laterale. |
| SH | – | Bypass PARC |

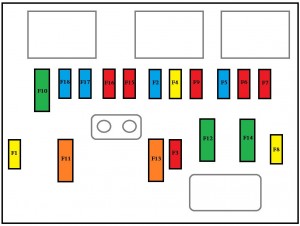

Siguranțe din compartiment motor
Cutia de siguranțe este situată în compartiment motor, lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea unității de control motor și releu
grup ventilator; Electrovalve distribuție și rezervor (1,6 l THP 16V); Senzor debit aer (Diesel); Pompă injecție (Diesel); Senzor apă în motorină (Diesel); Electrovalve EGR; Încălzire aer (Diesel). |
| F2 | 15 | Claxon |
| F3 | 10 | Pulverizator parbriz față și spate |
| F4 | 20 | Pulverizator faruri |
| F5 | 15 | Pompă combustibil (benzină);
Electrovalve turbo (1,6 l THP 16V). |
| F6 | 10 | Senzor viteză vehicul;
Cutie automată. |
| F7 | 10 | Servodirecție electrică;
Faruri semnalizatoare direcție; Releu control faruri semnalizatoare direcție; Unitate comutare și protecție (Diesel). |
| F8 | 25 | Control demaror |
| F9 | 10 | Unitate control Sistem antiblocare roți (ABS)/ESP;
Comutator pedală frână. |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, termostat electronic) (Diesel: electrovalve, încălzitoare) |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergătoare parbriz
viteză mică/mare. |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Încălzitor Diesel (Diesel) |
| F15 | 10 | Faruri de întâlnire stânga |
| F 16 | 10 | Faruri de întâlnire dreapta |
| F17 | 15 | Faruri de drum stânga |
| F18 | 15 | Faruri de drum dreapta |
| Nr | Amp [A] | Descriere | |
| R1 | MF1 | 70 | Instalarea ventilatorului |
| MF2 | 20/30 | Pompă Sistem antiblocare roți (ABS)/ESP | |
| MF3 | 20/30 | Electrovalve Sistem antiblocare roți (ABS)/ESP | |
| MF4 | 60 | Alimentarea interfeței sistemelor integrate | |
| MF5 | 60 | Alimentarea interfeței sistemelor integrate | |
| MF6 | 30 | Grup ventilator suplimentar (1,6 l THP 16V) | |
| MF7 | 80 | Cutia de siguranțe în compartiment pasageri | |
| R2 | MF8 | 30 | Calculator transmisie „2 Tronic” |
| MF9 | 80 | Unitate încălzire (Diesel) | |
| MF10 | 80 | Servodirecție electrică | |
| MF11 | 40 | Motor electric Valvetronic (1,6 l THP 16V) |
