Peugeot Partner VU (2008-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Partner VU (2008–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Peugeot Partner VU (2008-2011) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Peugeot Partner VU (2008-2011) este siguranța 9 în cutia de siguranțe de pe bord.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Ștergător scaun spate |
| 2 | – | Rezervă |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Priză diagnosticare; Control oglinzi; Fascicul faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Încuietori |
| 7 | 5 | Iluminare interioară spate;
Lumini de lectură față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Schimbătoare CD; Afișaj, Detectare presiune joasă pneuri; Alarmă și sirenă. |
| 9 | 30 | Priză 12 V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Cheie aprindere curent redus |
| 12 | 15 | Senzor ploaie și luminozitate;
Sistem airbag. |
| 13 | 5 | Tablou de bord |
| 14 | 15 | Asistență parcare;
Control automat climatizare; Kit handsfree. |
| 15 | 30 | Încuietori |
| 16 | – | Rezervă |
| 17 | 40 | Dezgheț lunetă/spate |
Siguranțe în partea pasagerului
| Nr | Amp [A] | Descriere |
| F1 | – | Rezervă |
| F2 | 20 | Scaune încălzite |
| F3 | – | Rezervă |
| F4 | 15 | Releu oglinzi rabatabile |
| F5 | 15 | Releu priză unitate frigorifică |
Remorcare / cârlig de remorcare / constructori de caroserii / siguranțe pe platformă
| Nr | Amp [A] | Descriere |
| 1 | 15 | Rezervă |
| 2 | 15 | Aprindere;
Releu de funcționare al generatorului. |
| 3 | 15 | Alimentare remorcă 12 V. |
| 4 | 15 | Furnizare constantă de modificatori |
| 5 | 40 | Faruri de urgență |

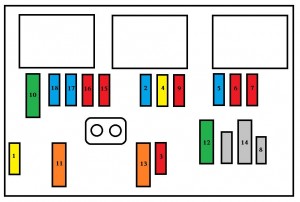

Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 20 | Gestionarea motorului |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă spălător parbriz față și spate |
| 4 | 20 | Pompă spălător faruri |
| 5 | 15 | Componente motor |
| 6 | 10 | Senzor unghi volan, ESP |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor faruri principale;
unitate gestionare parcare. |
| 10 | 30 | Componente motor |
| 11 | 40 | Gol |
| 12 | 30 | Perii |
| 13 | 40 | Interfață sistem integrată |
| 14 | 30 | Pompă |
| 15 | 10 | Far faruri de întâlnire dreapta |
| 16 | 10 | Far faruri de întâlnire stânga |
| 17 | 15 | Far faruri de drum dreapta |
| 18 | 15 | Far faruri de drum stânga |
Peugeot Partner mk2 VU (2012-2013) – schema cutiei de siguranțe
Anul producției: 2012, 2013.
Siguranță brichetă (priză de alimentare) în Peugeot Partner VU (2012-2013) este siguranța 9 în bloc siguranțe pe bord.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Perie ștergător spate |
| 2 | – | Neutilizat |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Priză diagnosticare; Control oglinzi; Fascicul faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Încuietori |
| 7 | 5 | Iluminare interioară spate;
Lumini de citire față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Schimbătoare CD; Afișaj; Detectare presiune scăzută pneuri; Alarmă și sirenă. |
| 9 | 30 | Priză 12 V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Cheie joasă tensiune |
| 12 | 15 | Detector ploaie și luminozitate;
Sistem airbag. |
| 13 | 5 | Panou instrumente |
| 14 | 15 | Asistență parcare;
Control automat climatizare; Kit handsfree. |
| 15 | 30 | Încuietori |
| 16 | – | Neutilizat |
| 17 | 40 | Geam spate încălzit/oglinzi |
Siguranțe în zona pasagerilor
| Nr | Amp [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | – | Neutilizat |
| F3 | – | Neutilizat |
| F4 | 15 | Releu oglinzi rabatabile |
| F5 | 15 | Releu priză dispozitiv răcire |
Remorcare / cârlig de remorcare / constructori de caroserii / siguranțe pe platformă
| Nr | Amp [A] | Descriere |
| 1 | 15 | Neutilizat |
| 2 | 15 | Aprindere, releu de funcționare al generatorului |
| 3 | 15 | Alimentare remorcă 12 V |
| 4 | 15 | Alimentare constantă a modificatorilor |
| 5 | 40 | Lumini de avarie |
Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 20 | Gestionare motor |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă ștergător față și spate |
| 4 | 20 | Pompă ștergător faruri sau LED |
| 5 | 15 | Componente motor |
| 6 | 10 | Detector unghi de viraj, ESP |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor faruri principale;
Unitate gestionare parcare. |
| 10 | 30 | Componente motor |
| 11 | 40 | Rezervă |
| 12 | 30 | Ștergătoare parbriz |
| 13 | 40 | Interfață sistem integrată |
| 14 | 30 | Pompă |
| 15 | 10 | Faruri de întâlnire dreapta |
| 16 | 10 | Faruri de întâlnire stânga |
| 17 | 15 | Faruri de drum dreapta |
| 18 | 15 | Faruri de drum stânga |
Peugeot Partner VU (2014-2016) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Peugeot Partner VU (2014-2016) este siguranța 9 în bloc siguranțe de pe bord.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Ștergător spate |
| 2 | 30 | Închidere centralizată |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Priză diagnosticare; Control oglinzi; Fascicul faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Închideri |
| 7 | 5 | Iluminare interioară spate;
Lămpi de citit față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Schimbător CD; Afișaj; Detectare presiune joasă anvelope; Alarmă și sirenă. |
| 9 | 30 | Priză 12 V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Cheie joasă tensiune |
| 12 | 15 | Senzor ploaie și lumină;
Sistem airbag. |
| 13 | 5 | Panou instrumente |
| 14 | 15 | Asistență parcare;
Control automat climatizare; Kit hands-free. |
| 15 | 30 | Închideri |
| 16 | – | Rezervă |
| 17 | 40 | Geam spate încălzit/oglinzi |
Siguranțe în compartimentul pasagerilor
| Nr | Amp [A] | Descriere |
| F1 | – | Rezervă |
| F2 | 20 | Scaune încălzite |
| F3 | – | Rezervă |
| F4 | 15 | Releu oglinzi rabatabile |
| F5 | 15 | Releu priză dispozitiv răcire |
Remorcare / cârlig de remorcare / constructori de caroserii / siguranțe pe platformă
| Nr | Amp [A] | Descriere |
| 1 | 15 | Rezervă |
| 2 | 15 | Aprindere, releu de funcționare al generatorului |
| 3 | 15 | Alimentare remorcă 12 V. |
| 4 | 15 | Furnizare constantă de modificatori |
| 5 | 40 | Lumini de urgență |
Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 20 | Gestionare motor |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă spălător parbriz față și spate |
| 4 | 20 | Pompă spălător faruri sau LED |
| 5 | 15 | Elemente motor |
| 6 | 10 | Senzor unghi de direcție, ESP |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor faruri principale;
Unitate de gestionare a parcului. |
| 10 | 30 | Elemente motor |
| 11 | 40 | Gol |
| 12 | 30 | Perii ștergător parbriz |
| 13 | 40 | Interfață sistem integrată |
| 14 | 30 | Pompă |
| 15 | 10 | Far Faruri de întâlnire partea pasagerului |
| 16 | 10 | Far Faruri de întâlnire partea șoferului |
| 17 | 15 | Far Faruri de drum partea pasagerului |
| 18 | 15 | Far Faruri de drum partea șoferului |
