Mitsubishi L400 (1994-2006) – cutia de siguranțe
Mitsubishi L400 – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Cutia de siguranțe și relee în zona pasagerilor
Se află în partea inferioară a bordului, în stânga.
Descriere
| 1 | 10A Claxon |
| 2 | Încălzitor 10A |
| 3 | Brichetă 15A |
| 4 | 10A Sistem de control automat al cutiei |
| 5 | 20A Perdele electrice (modele cu volan pe partea șoferului) |
| 6 | 20A Lunetă încălzită |
| 7 | 15A Scaune încălzite (cu excepția modelelor din 2000) |
| 8 | Instrumentație 10A |
| 9 | 20A Spălător parbriz și ștergător parbriz față |
| 10 | 15A sistem ETACS și închidere centralizată (modele cu volan pe partea șoferului din 1998) |
| 11 | 25A Ventilator electric;
Încălzitor față. |
| 12 | 20A Ventilator încălzitor spate |
| 13 | 10A Sisteme ECS și Sistem antiblocare roți (ABS) |
| 14 | 10A Lumini spate de cod |
| 15 | 10A Semnalizator și lumini de urgență |
| 16 | 20A Priză pentru accesorii |
| 17 | Geam spate încălzit |
| 18 | Încălzitor |
| 19 | Siguranță de rezervă |
| 20 | Siguranță de rezervă |
| 21 | Siguranță de rezervă |
| 22 | Siguranță de rezervă |
- R1 – Releu de dezumidificare lunetă
- R2 – Releu motor ventilator încălzitor față
Tablou relee
Instalat lângă bloc siguranțe.
Descriere
- C-60X – Releu închidere centralizată
- C-61X – Releu – semnalizatoare și întrerupător alarmă
- C-62X – Releu motor ventilator încălzitor spate
- C-62X – Releu mod înalt motor ventilator încălzitor spate
- C-63X – Releu pentru priza de conectare încălzitor suplimentar
- C-64X – Releu hayon spate
- C-65X – Releu pentru ridicătoare geamuri electrice

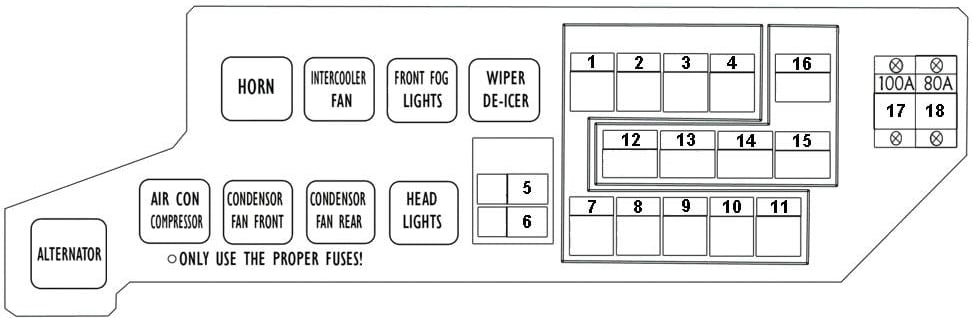

Bloc siguranțe în compartiment motor
Se află pe partea dreaptă a compartimentului motor.
Descriere
| 1 | 10A Faruri de întâlnire |
| 2 | Compresor aer condiționat 10/15A |
| 3 | Dimensiuni 10A (partea șoferului) (modele LHD) |
| 3 | 15A Proiectoare de ceață (modele cu volan pe partea pasagerului) |
| 4 | 10A Dimensiuni (partea pasagerului pentru modele cu volan pe partea șoferului) |
| 5 | 10A Iluminare interioară |
| 6 | 15A Radio;
Priză pentru accesoriu |
| 7 | 10A Lumină de stop – semnale |
| 8 | 20/30A Ventilator electric condensator față |
| 9 | 10/15A Ventilator condensator partea electrică |
| 10 | 15A Încălzitor tub combustibil (modele cu volan pe partea șoferului) |
| 10 | 15A Perii ștergător parbriz încălzite (modele cu volan pe partea pasagerului) |
| 11 | Alarmă 10A |
| 12 | 20A Intercooler aer comprimat |
| 13 | 30A Geamuri electrice;
Închidere centralizată. |
| 14 | Sistem antiblocare roți (ABS) 50A |
| 15 | 40A Iluminare exterioară |
| 16 | 30A Trapă electrică și perdele |
| 17 | Generator 100A |
| 18 | Baterie 80A, baterie |
Descriere
- ALTERNATOR – generator
- COMPRESOR AER CONDIȚIONAT – Compresor aer condiționat
- CONDENSATOR VENTILATOR FAȚĂ – Condensator cu ventilator față
- CONDENSATOR VENTILATOR SPATE – Condensator cu ventilator spate
- FAR – Releu faruri
- CLAXON – Releu claxon
- VENTILATOR INTERCOOLER – Releu ventilator intercooler
- FAR FAȚĂ PROIECTOARE DE CEAȚĂ – Releu faruri proiectoare de ceață față
- DE-ICER ȘTERGĂTOR PARBRIZ – Releu ștergător parbriz și încălzitor
La bornele pozitive ale bateriei pot fi instalate și siguranțe realizate ca siguranțe de mare putere.
