Peugeot Partner Tepee (2008-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Partner Tepee (2008–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Peugeot Partner Tepee (2008-2011) – schema siguranței
Anul producției: 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Peugeot Partner Tepee (2008-2011) este siguranța 9 în cutia de siguranțe.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Al treilea ștergător parbriz |
| 2 | – | De rezervă |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Priză diagnostic; Control oglinzi; Fir faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Încuietori |
| 7 | 5 | Iluminare interioară spate;
Lumini de lectură față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Schimbătoare CD; Afișaj; Detectare presiune scăzută în pneuri; Alarmă și sirenă. |
| 9 | 30 | Priză 12 V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Aprindere curent redus |
| 12 | 15 | Senzor ploaie și luminozitate;
Sistem airbag. |
| 13 | 5 | Tablou de bord |
| 14 | 15 | Asistență parcare;
Control automat climatizare; Handsfree. |
| 15 | 30 | Încuietori |
| 16 | – | De rezervă |
| 17 | 40 | Dezgheț lunetă/spate |
Siguranțe în compartimentul pasagerilor
| Nr | Amp [A] | Descriere |
| 36 | – | De rezervă |
| 37 | 20 | Scaune încălzite |
| 38 | – | De rezervă |
| 39 | 15 | Releu oglinzi rabatabile |
| 40 | 15 | Releu priză
dispozitiv de răcire. |

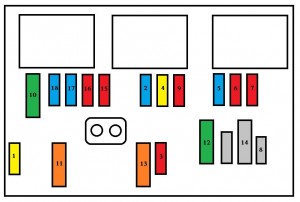

Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 20 | Gestionarea motorului |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă spălător parbriz față și spate |
| 4 | 20 | Pompă spălător faruri |
| 5 | 15 | Componente motor |
| 6 | 10 | Senzor unghi direcție, ESP |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor faruri principale;
Unitate gestionare parcare. |
| 10 | 30 | Componente motor |
| 11 | 40 | De rezervă |
| 12 | 30 | Perii |
| 13 | 40 | Interfață sistem integrat |
| 14 | 30 | Pompă |
| 15 | 10 | Faruri de întâlnire dreapta |
| 16 | 10 | Faruri de întâlnire stânga |
| 17 | 15 | Faruri de drum dreapta |
| 18 | 15 | Faruri de drum stânga |
Peugeot Partner Tepee (2012-2013) – schema cutiei de siguranțe
Anul producției: 2012, 2013.
Siguranță Brichetă (priză de alimentare) în Peugeot Partner Tepee (2012-2013) este siguranța 9 în cutia de siguranțe.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Perie ștergător spate |
| 2 | – | Neutilizat |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Priză diagnosticare; Control oglinzi; Fascicul faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Încuietori |
| 7 | 5 | Iluminare interioară spate;
Lumini de citire față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Schimbător casete CD; Afișaj; Detectare presiune scăzută în pneuri; Alarmă și sirenă. |
| 9 | 30 | Priză 12 V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Cheie joasă tensiune |
| 12 | 15 | Senzor ploaie și lumină;
Sistem airbag. |
| 13 | 5 | Tablou de bord |
| 14 | 15 | Asistență parcare;
Control automat climatizare; Kit hands-free. |
| 15 | 30 | Încuietori |
| 16 | – | Neutilizat |
| 17 | 40 | Dezghețare și
dezaburire lunetă/spate. |
Siguranțe în compartimentul pasagerilor
| Nr | Amp [A] | Descriere |
| 36 | – | Neutilizat |
| 37 | – | Neutilizat |
| 38 | – | Neutilizat |
| 39 | 15 | Releu pentru oglinzi rabatabile |
| 40 | 15 | Releu pentru priză
dispozitiv de răcire |
Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 20 | Gestionarea motor |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă ștergător față și spate |
| 4 | 20 | Pompă ștergător faruri |
| 5 | 15 | Componente motor |
| 6 | 10 | Senzor unghi direcție, ESP |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor faruri principale;
Unitate gestionare parcare. |
| 10 | 30 | Componente motor |
| 11 | 40 | Neutilizat |
| 12 | 30 | Ștergătoare parbriz |
| 13 | 40 | Interfață sistem integrată |
| 14 | 30 | Pompă |
| 15 | 10 | Lumina faruri de întâlnire dreapta |
| 16 | 10 | Lumina faruri de întâlnire stânga |
| 17 | 15 | Lumina faruri de drum dreapta |
| 18 | 15 | Far faruri de drum stânga |
Peugeot Partner Tepee (2014-2016) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Peugeot Partner Tepee (2014-2016) este siguranța 9 în cutia de siguranțe.

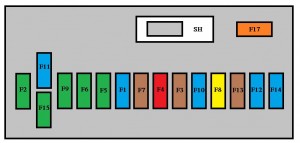

Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Perie ștergător spate |
| 2 | – | Neutilizat |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Climatizare;
Priză diagnosticare; Control oglinzi; Fascicul faruri. |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Încuietori |
| 7 | 5 | Iluminare interioară spate;
Lumini de citit față; Consolă plafon. |
| 8 | 20 | Sistem audio;
Schimbător cartele CD; Afișaj; Detectare presiune scăzută pneuri; Alarmă și sirenă. |
| 9 | 30 | Priză 12 V față și spate |
| 10 | 15 | Coloană centrală |
| 11 | 15 | Aprindere tensiune joasă |
| 12 | 15 | Senzor ploaie și luminozitate;
Sistem airbag. |
| 13 | 5 | Panou instrumente |
| 14 | 15 | Asistență parcare;
Control automat climatizare; Kit handsfree. |
| 15 | 30 | Încuietori |
| 16 | – | Neutilizat |
| 17 | 40 | Dezaburire și
dezghețare lunetă/spate. |
Siguranțe în compartimentul pasagerilor
| Nr | Amp [A] | Descriere |
| 36 | – | Neutilizat |
| 37 | 20 | Scaune încălzite |
| 38 | – | Neutilizat |
| 39 | 15 | Releu oglinzi rabatabile |
| 40 | 15 | Releu priză
dispozitiv de răcire |
Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 20 | Gestionare motor |
| 2 | 15 | Claxon |
| 3 | 10 | Pompă spălător parbriz față și spate |
| 4 | 20 | Pompă spălător faruri |
| 5 | 15 | Componente motor |
| 6 | 10 | Senzor unghi de direcție, ESP |
| 7 | 10 | Comutator frână, comutator ambreiaj |
| 8 | 25 | Demaror |
| 9 | 10 | Motor faruri principale;
Unitate gestionare parcare. |
| 10 | 30 | Componente motor |
| 11 | 40 | Neutilizat |
| 12 | 30 | Perii ștergător parbriz |
| 13 | 40 | Interfață sistem integrată |
| 14 | 30 | Pompă |
| 15 | 10 | Far Faruri de întâlnire dreapta |
| 16 | 10 | Far Faruri de întâlnire stânga |
| 17 | 15 | Far Faruri de drum dreapta |
| 18 | 15 | Far Faruri de drum stânga |
