Peugeot 508 RXH (2011-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 508 RXH (2011–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 508 RXH (2011-2016) – schema siguranței
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță Brichetă (priză de alimentare) în Peugeot 508 RXH (2011-2016) este siguranța F13 în bloc siguranțe în compartiment motor.

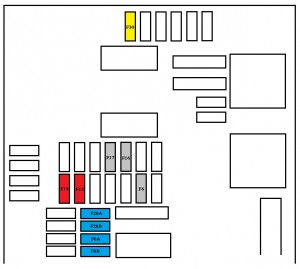

Siguranțe în spatele compartimentului motor
| Nr | Amp [A] | Descriere |
| F6
A sau B |
15 | Sistem audio |
| F8 | 3 | Alarmă |
| F13 | 10 | Brichetă față |
| F14 | 10 | Priză față 12 V. |
| F 16 | 3 | Lumină de citit spate,
Lumini de citit pentru hărți. |
| F17 | 3 | Lumină de citit spate,
Oglindă exterioară. |
| F28
A sau B |
15 | Sistem audio |
| F30 | 20 | Ștergător spate |
| F32 | 10 | Amplificator audio |

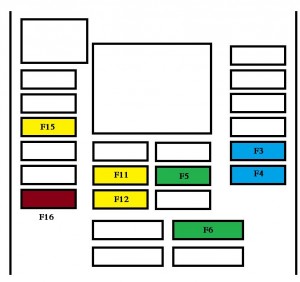

Siguranțe în bord
Blocul siguranțe se află în panoul inferior al bordului (partea dreaptă).
| Nr | Amp [A] | Descriere |
| F3 | 15 | Ridicător geam partea șoferului;
Priză 12 V pentru scaune spate. |
| F4 | 15 | Priză 12 V în portbagaj |
| F5 | 30 | Geam spate cu o singură atingere |
| F6 | 30 | Geam față cu o singură atingere |
| F11 | 20 | Unitate remorcă. |
| F12 | 20 | Amplificator audio |
| F15 | 20 | Perdea panoramică
a ferestrei trapă (SW). |
| F 16 | 5 | Panou comenzi
ridicătoare geam șofer. |

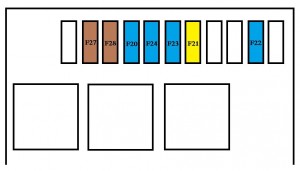

Siguranțe în compartiment motor
Bloc siguranțe este situat în compartiment motor lângă baterie.
| Nr | Amp [A] | Descriere |
| F20 | 15 | Pompă ștergător parbriz față și
spate. |
| F21 | 20 | Pompă ștergător faruri |
| F22 | 15 | Claxon |
| F23 | 15 | Far faruri de întâlnire dreapta |
| F24 | 15 | Far faruri de drum
stânga. |
| F27 | 5 | Faruri partea stângă |
| F28 | 5 | Faruri partea dreaptă |
