Opel Movano B (2018-2022) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Opel Movano B
Se referă la vehiculele produse în anii:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Habitaclu

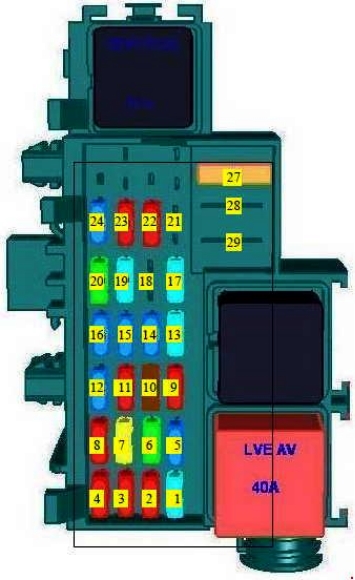

Siguranță principală
Descriere
| 1 | 10 | Sistem informativ și de divertisment;
Încălzirea scaunelor (releu serviciu 1. Releu funcționare motor) |
| 2 | 15 | La 1 |
| 3 | 10 | Brichetă |
| 4 | 10 | La 2 |
| 5 | 5 | Tablou de bord |
| 6 | 30 | Închidere centralizată (UCE Compartiment motor (CPE, SUPCPE), BFR) |
| 7 | 25 | Semnalizatoare;
Lumini spate anti-ceață; Modul control caroserie (UCE Compartiment motor + Batsecurite). |
| 8 | 5 | Conector diagnostic |
| 9 | – | – |
| 10 | 5 | Sistem antiblocare roți (ABS);
Program electronic de stabilitate. |
| 11 | 10 | Lumini interioare;
Lumini de stop. |
| 12 | 5 | Modul control caroserie |
| 13 | 15 | Lumini de stop |
| 14 | 5 | Modul control caroserie;
Geamuri electrice; Climatizare. |
| 15 | 20 | Geam spate încălzit stânga |
| 16 | 20 | Geam spate încălzit dreapta |
| 17 | 15 | Pulverizator parbriz (elemente de control montate pe volan) |
| 18 | 5 | Imobilizator electronic |
| 19 | 15 | Scaune încălzite (BFRH2, ADPCNC, adaptare complementară) |
| 20 | – | – |
| 21 | 10 | Semnalizatoare |
| 22 | 10 | Sistem informativ și de divertisment;
Încălzire scaune; Afișaj vehicul; Conexiuni audio; Alarmă. |
| 23 | cinci | Conexiune mâini libere |
| 24 | 10 | Tahograf |
| 25 | – | – (poziția diodului) |
| 26 | – | – (poziția diodului) |
| 27 | 40 | Ventilator climatizare |
| 28 | 10 | Adaptări suplimentare (BFRH2, releu ACC deeste, releu serviciu 1) |
| 29 | 40 | Geamuri electrice;
Modul control caroserie. |

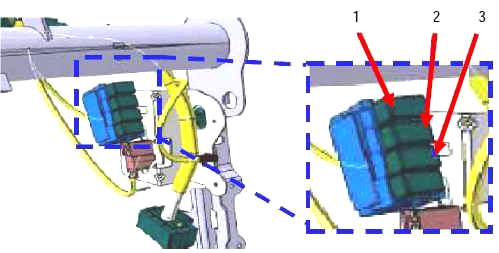

Cutii suplimentare
Se găsesc pe partea dreaptă (volan pe stânga și pe dreapta) sub bord și sunt fixate de gulerul drept al traversei bordului.
Cutia 1
Descriere
- 20A – alimentator de curent de 12 V
- 20A – Informații despre funcționarea motorului
- 20A – Scaun încălzit

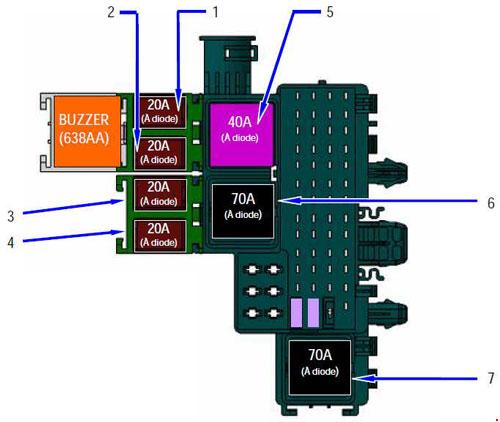

Cutia 2
Descriere
- 20A Uși glisante
- 20A Acoperire portbagaj
- 20A Scaun încălzit pentru autobuz
- 20A Autobuz ESP
- 40A Informații despre climatizare
- 70A BCM + alimentare baterie
- 70A + alimentator accesorii pentru descărcarea încărcăturii
Compartiment motor

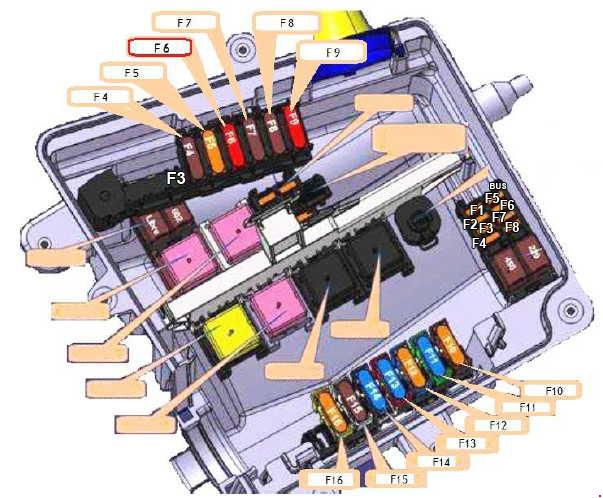

Tip 1
Descriere
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | Sistem antiblocare roți (ABS) ECU |
| F5 | 50 | Releu încălzire suplimentară 1 |
| F6 | 50 | Conversie specială caroserie, BUS X62 |
| F7 | 70 | Releu încălzire suplimentară 2 |
| F8 | 70 | Lumini spate;
Cutia de siguranțe în habitaclu; Rezistență încălzitor diesel. |
| F9 | 70 | Releu habitaclu și cutia de siguranțe |
| F10 | 50 | Releu ventilator motor 3;
Releu ventilator motor (valoare nominală dependentă de specificația vehiculului). |
| 40 | ||
| F11 | 40 | Viteză releu ventilator motor 1;
Viteză releu ventilator motor 2 (valoare nominală dependentă de specificația vehiculului). |
| 50 | ||
| 60 |
| F12 | 40 | Pornește motor |
| F13 | 60 | Unitate interfață încălzire |
| F14 | 60 | Unitate interfață încălzire |
| F15 | 70 | Grup releu bujii incandescente pentru motoare diesel |
| F 16 | 40 | Releu grup electropompă cutie automată |
| 50 | Cutia de siguranțe 2 | |
| BLOC SIGURANȚE BUS (260BA) | ||
| F1 | 5 | Alimentare releu control iluminare (GRUAU) Iluminare față și spate |
| F2 | 5 | Alimentare releu control iluminare (GRUAU) Iluminare individuală (X81) |
| F3 | 50 | Alimentare releu 1155 (70A + releu auxiliar descărcare sarcină) |
| F4 | 25 | Alimentare releu 1155 (70A + releu baterie BCM) |
| F5 | 10 | Alimentare display multimedia din kituri GRUAU |
| F6 | 5 | Alimentare modul electronic prag |
| F7 | – | – |
| F8 | – | – |

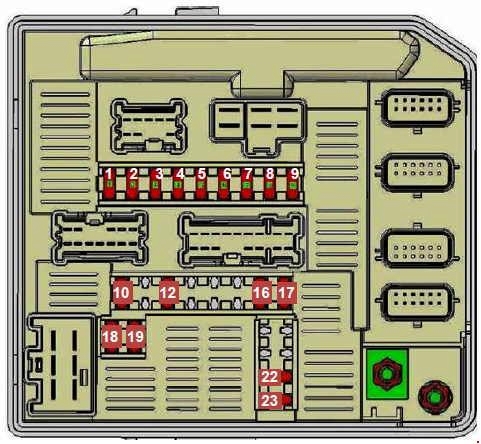

Tip 2
Descriere
| F1 | 7,5A Lumină partea dreaptă |
| F2 | 7,5A Lumină laterală stânga |
| F3 | 10, Faruri de întâlnire dreapta |
| F4 | 10, Faruri de întâlnire stânga |
| F5 | 20A Proiectoare de ceață |
| F6 | 10, Faruri de drum stânga; |
| F7 | 10A Faruri de drum dreapta |
| F8 | 25 (alimentare Sistem antiblocare roți (ABS)) |
| F9 | 30A Ștergător parbriz |
| F10 | 10A Sistem airbag PIS (alimentare principală a aprinderii) |
| F11 | – |
| F12 | 20A Alimentare ECU cutie automată (tracțiune față) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | 5A Cutie automată PIS (alimentare primară aprindere) |
| F17 | 7,5A Habitaclu PIS (alimentare principală aprindere) |
| F18 | 5A Releu ECU injecție/încălzitor motorină |
| F19 | 10A Lumini spate PIS (alimentare principală aprindere) |
| F20 | – |
| F21 | – |
| F22 | 10A Climatizare (compresor) I |
| F23 | 5A Dezghețare (control releu) |
