Mazda CX-30 (2020-2021) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda CX-30 (2020-2021), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Mazda CX-30 – schema siguranței

Anul producției: 2020.

Habitaclu

Se află în spatele panoului din partea stângă a vehiculului.

Habitaclu

Atribuirea siguranțelor în habitaclu

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
F1 – Neutilizat
F2 – Neutilizat
F3 – Neutilizat
F4 15 A Încuietori electrice ale ușilor (partea șoferului)
F5 15 A Încuietori electrice ale ușilor (partea pasagerului)
F6 – Neutilizat
F7 25 A Portbagaj spate electric
F8 – Neutilizat
F9 30 A Geamuri electrice (control)
F10 30 A Geamuri electrice (pasager)
F11 30 A Scaun electric (șofer)
Număr Amperi [A] Descriere
F12 – Neutilizat
F13 15 A Audio
F14 – Neutilizat
F15 15 A Încuietoare portbagaj spate
F 16 15 A Iluminare
F17 10 A Lumină de stop
F18 10 A Lumini de marșarier
F19 10 A Semnalizatoare spate
F20 10 A Lumini spate
F21 10 A Lumini spate
F22 7,5 A Sistem airbag
F23 – Neutilizat

Motor

Motor

Atribuirea siguranțelor în compartiment motor (2020)

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
F1 – Neutilizat
F2 20A Dezghețător parbriz
F3 20A sau 30A Neutilizat;

Sistem control motor (30A).
F4 20A S-VT
F5 40A Sistem control motor
F6 20A Neutilizat
F7 15A sau 20A Neutilizat;

Pompă combustibil (20A).
F8 15A Sistem control motor
F9 15A Sistem control transmisie
F10 15A Sistem control motor
F11 7,5A Climatizare
F12 15A Sistem control motor
F13 15A Neutilizat
F14 20A Încălzitor scaune față
F15 20A Neutilizat
F 16 15A Pentru protecția diverselor circuite
F17 – Neutilizat
F18 15A Pentru protecția diverselor circuite
F19 60A Sistem asistență la direcție
F20 15A Far (stânga) 1
F21 15A Far (dreapta) 1
F22 15A Sistem keyless
F23 30A Sistem antiblocare roți (ABS);

Sistem control dinamic stabilitate.
F24 15A Far (stânga) 2
F25 15A Far (dreapta) 2
F26 7,5A Diagnosticare bord
F27 25A Pentru protecția diverselor circuite
Număr Amperi [A] Descriere
F28 25A Pentru protecția mai multor circuite
F29 15A Spălător lunetă
F30 15A Prize accesorii
F31 15A Claxon
F32 15A Faruri
F33 – Neutilizat
F34 – Neutilizat
F35 50A Sistem antiblocare roți (ABS);

Sistem de control dinamic al stabilității.
F36 – Neutilizat
F37 40A Dezghețător lunetă spate
F38 50A Pentru protecția mai multor circuite
F39 – Neutilizat
F40 40A Climatizare
F41 – Neutilizat
F42 20A Ștergător parbriz
F43 30A Ventilator răcire
F44 30A Demaror
F45 10 A Modul control motor
F46 15A Audio
F47 15A Pentru protecția mai multor circuite
F48 7,5A Sistem airbag
F49 15A Baterie bord
F50 15A Iluminare interior
F51 25A Audio
F52 10 A Trapă
F53 15A Modul control motor
F54 15A i-ACTIVSENSE
F55 50A Neutilizat
F56 50A Neutilizat

Mazda CX-30 (2020-…) – schema cutiei de siguranțe

Siguranță brichetă (priză de alimentare) în Mazda CX-30 este siguranța F30 în blocul siguranțe din compartiment motor.

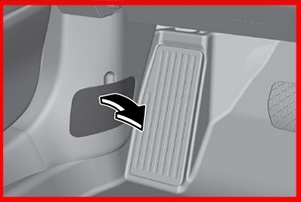

Poziția blocului siguranțe

Bloc siguranțe habitaclu

Se află în spatele panoului din partea pasagerului a vehiculului.Poziția blocului siguranțe

Bloc siguranțe compartiment motor

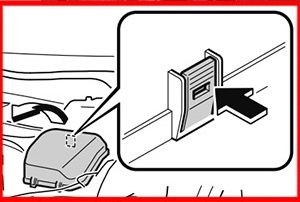

Poziția blocului siguranțe - 2



Schema siguranțe

2020

Habitaclu

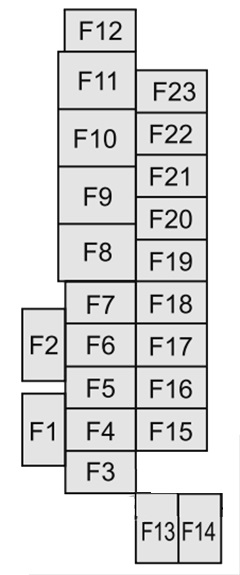

Schema siguranțe

Atribuirea siguranțelor în habitaclu (2020)

Nr Ampere [A] Descriere
Nr Ampere [A] Descriere
F1 – Neutilizat
F2 – Neutilizat
F3 – Neutilizat
F4 15 A Încuietori electrice uși (partea șoferului)
F5 15 A Încuietori electrice uși (partea pasagerului)
F6 – Neutilizat
F7 25 A Portbagaj electric
F8 – Neutilizat
F9 30 A Geamuri electrice (control)
F10 30 A Geamuri electrice (pasager)
F11 30 A Scaun electric (șofer)
Nr Ampere [A] Descriere
F12 – Neutilizat
F13 15 A Audio
F14 – Neutilizat
F15 15 A Încuietoare hayon
F 16 15 A Iluminare
F17 10 A Lumină de stop
F18 10 A Lumini de mers înapoi
F19 10 A Semnalizatoare spate
F20 10 A Lumini spate
F21 10 A Lumini spate
F22 7,5 A Sistem airbag
F23 – Neutilizat

Compartiment motor

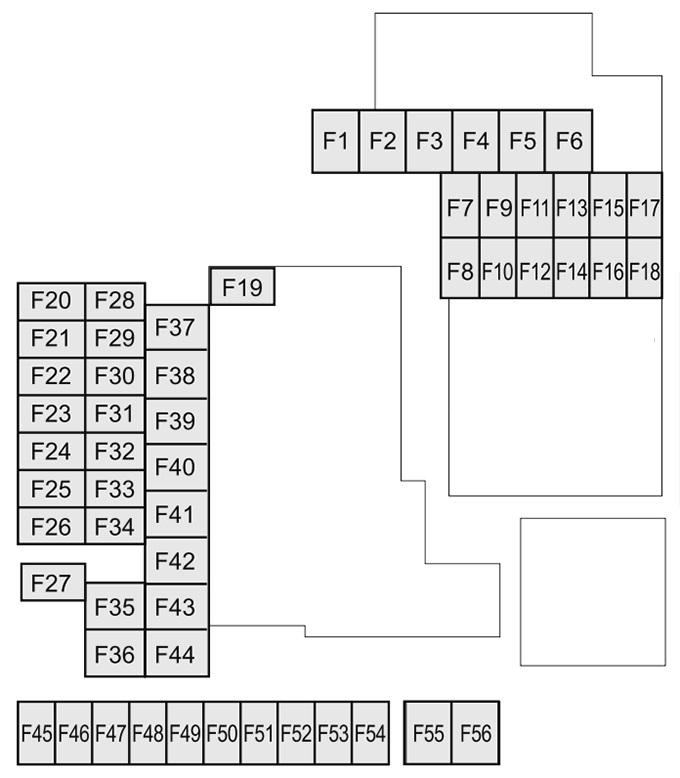

Schema siguranțe - 2

Atribuirea siguranțelor în compartiment motor (2020)

Nr Ampere [A] Descriere
Nr Ampere [A] Descriere
F1 – Neutilizat
F2 20A Dezghețător ștergător parbriz față
F3 20A sau 30A Neutilizat;

Unitate control motor (30A).
F4 20A S-VT
F5 40A Sistem control motor
F6 20A Neutilizat
F7 15A sau 20A Neutilizat;

Pompă combustibil (20A).
F8 15A Sistem control motor
F9 15A Sistem control transmisie
F10 15A Sistem control motor
F11 7,5A Climatizare
F12 15A Sistem control motor
F13 15A Neutilizat
F14 20A Încălzitor scaune față
F15 20A Neutilizat
F 16 15A Pentru protecția mai multor circuite
F17 – Neutilizat
F18 15A Pentru protecția mai multor circuite
F19 60A Sistem asistență la direcție
F20 15A Far (stânga) 1
F21 15A Far (dreapta) 1
F22 15A Sistem keyless
F23 30A Sistem antiblocare roți (ABS);

Sistem control dinamic al stabilității.
F24 15A Far (stânga) 2
F25 15A Far (dreapta) 2
F26 7,5A Diagnosticare la bord
F27 25A Pentru protecția mai multor circuite
Nr Ampere [A] Descriere
F28 25A Pentru protecția mai multor circuite
F29 15A Ștergător parbriz față
F30 15A Priză accesoriu
F31 15A Claxon
F32 15A Faruri
F33 – Neutilizat
F34 – Neutilizat
F35 50A Sistem antiblocare roți (ABS);

Sistem de control dinamic al stabilității.
F36 – Neutilizat
F37 40A Dezghețare lunetă spate
F38 50A Pentru protecția mai multor circuite
F39 – Neutilizat
F40 40A Climatizare
F41 – Neutilizat
F42 20A Ștergătoare parbriz
F43 30A Ventilator răcire
F44 30A Demaror
F45 10 A Sistem control motor
F46 15A Audio
F47 15A Pentru protecția mai multor circuite
F48 7,5A Sistem airbag
F49 15A Bord
F50 15A Iluminare interioară
F51 25A Audio
F52 10 A Trapă
F53 15A Sistem control motor
F54 15A i-ACTIVSENSE
F55 50A Neutilizat
F56 50A Neutilizat

Mazda CX-30 – schema cutiei de siguranțe

Anul producției: 2021.

Compartiment motor

Compartiment motor

Număr

Amperi [A]

Descriere

Număr

Amperi [A]

Descriere

F1

–

–

F2

20 A

Dezghețător parbriz (unele modele)

F3

30 A

Sistem control motor

20 A

–

F4

20 A

S-VT

F5

40 A

Sistem control motor

F6

20 A

–

F7

15 A

–

20 A

Pompă combustibil

F8

15 A

Sistem control motor

F9

15 A

Sistem control cutie (unele modele)

F10

15 A

Sistem control motor

F11

7,5 A

Climatizare

F12

15 A

Sistem control motor

F13

15 A

–

F14

20 A

Încălzire scaune față (în unele modele)

F15

20 A

–

F 16

15 A

Pentru protecția mai multor circuite

F17

–

–

F18

15 A

Pentru protecția mai multor circuite

F19

60 A

Sistem asistență conducere

F20

15 A

Far (stânga) 1

F21

15 A

Far (dreapta) 1

F22

15 A

Sistem keyless

F23

30 A

Sistem antiblocare roți (ABS);

Sistem control dinamic stabilitate.

F24

15 A

Far (stânga) 2

F25

15 A

Far (dreapta) 2

F26

7,5 A

Diagnosticare bord

F27

25 A

Pentru protecția mai multor circuite

Număr

Amperi [A]

Descriere

F28

25 A

Pentru protecția mai multor circuite

F29

15 A

Spălător parbriz

F30

15 A

Prize accesorii

F31

15 A

Claxon

F32

15 A

Faruri

F33

–

–

F34

–

–

F35

50A

Sistem antiblocare roți (ABS);

Sistem de control dinamic al stabilității.

F36

–

–

F37

40 A

Dezghețător lunetă spate

F38

50 A

Pentru protecția mai multor circuite

F39

–

–

F40

40 A

Climatizare

F41

–

–

F42

20 A

Ștergător/Ștergătoare parbriz

F43

30 A

Ventilator răcire

F44

30 A

Demaror

F45

10 A

Sistem control motor

F46

15 A

Audio

F47

15 A

Pentru protecția mai multor circuite

F48

7,5 A

Sistem airbag

F49

15 A

Baterie bord

F50

15 A

 Iluminare interioară vehicul

F51

25 A

Audio

F52

10 A

Trapă (unele modele)

F53

15 A

Sistem control motor

F54

15 A

i-ACTIVSENSE

F55

50 A

–

F56

50 A

–


Cutia de siguranțe în compartimentul pasagerilor

Se află în spatele panoului din partea stângă a vehiculului.

Cutia de siguranțe în compartimentul pasagerilor

Număr

Amperi [A]

Descriere

Număr

Amperi [A]

Descriere

F1

–

–

F2

–

–

F3

–

–

F4

15 A

Încuietori electrice ale ușilor (partea șoferului)

F5

15 A

Încuietori electrice ale ușilor (partea pasagerului)

F6

–

–

F7

25 A

Portbagaj electric (unele modele)

F8

–

–

F9

30 A

Geamuri electrice (partea șoferului)

F10

30 A

Geamuri electrice (partea pasagerului)

F11

30 A

Scaun electric (partea șoferului) (unele modele)

Număr

Amperi [A]

Descriere

F12

–

–

F13

15 A

Audio

F14

–

–

F15

15 A

Încuietoare portbagaj spate

F 16

15 A

Iluminare

F17

10 A

Lumină de stop

F18

10 A

Lumini de mers înapoi

F19

10 A

Semnalizatoare spate

F20

10 A

Lumini spate

F21

10 A

Lumini spate

F22

7,5 A

Sistem airbag (unele modele)

F23

–

–
