Mazda MX-5 (1989-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda MX-5 (1989-2021), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Schema siguranțelor și releelor – Mazda MX-5
Se referă la vehiculele produse în anii:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Cutia de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Faruri |
| 2 | 30 | Injecție combustibil;
Alternator. |
| 3 | 80 | Pentru protecția tuturor circuitelor |
| 4 | 40 | – |
| 5 | 60 | Sistem antiblocare roți (ABS) |
| 6 | 30 | Ventilator răcire |
| 7 | 10 | Sistem airbag |
| 8 | 20 | Ventilator suplimentar (climatizare) |
| 9 | 10 | Injecție combustibil |
| 10 | 30 | Portretul farului |
Cutia de siguranțe a bordului
| Număr | Amperaj [A] | Descriere |
| A | 15 | Ventilator răcire |
| b | 10 | Semnalizator;
Indicatoare de avertizare; Semnalizatorii de direcție; Cruise control. |
| C | 15 | Sistem airbag |
| D | 30 | Încălzitor |
| E | — | — |
| F | 30 | Geamuri electrice |
| g | 20 | Ștergător parbriz;
Spălător lunetă. |
| h | — | — |
| i | 15 | Lumini spate |
| J | — | — |
| K | 15 | Bloc cutie;
Cruise control; Claxon; Lumină de stop. |
| L | 15 | Lumini de urgență |
| m | — | — |
| n | 10 | Lumini interioare;
Semnalizatoare acustice; Radio/magnetofon și cititor CD; Ceas. |
| O | 15 | Radio/magnetofon și cititor CD;
Ceas; Brichetă. |
| P | — | — |
| Q | — | — |
Siguranțe în portbagaj
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Dezghețare spate |
| 2 | 10 | Antena automată |
Schema cutiei de siguranțe și relee – Mazda MX-5
Se referă la vehiculele produse în anii:
2002, 2003, 2004.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Faruri;
Dezghețare spate; Antena automată. |
| 2 | 30 | Injecție combustibil |
| 3 | 100 | Pentru protecția tuturor circuitelor |
| 4 | 60 | Toate circuitele referitoare la aprindere |
| 5 | 30 | Motor ventilator |
| 6 | 30 | Ventilator răcire;
Ventilator suplimentar (climatizare). |
| 7 | 30 | Lumini spate;
Iluminare bord. |
| 8 | 20 | Amplificator audio;
Semnalizatoare. |
| 9 | 20 | Sistem antiblocare roți (ABS) |
| 10 | 15 | Lumini de frână;
Claxon; Blocare cutie de viteze. |
Panou siguranțe (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | Motor ventilator suplimentar;
Cuplaj magnetic. |
| 2 | 15 | Faruri (stânga) |
| 3 | 15 | Faruri (dreapta) |
| 4 | — | — |
| 5 | 7,5 | Set de semnalizatoare;
Pilot automat. |
| 6 | — | — |
| 7 | 20 | Brichetă |
| 8 | 10 | Audio |
| 9 | 15 | Proiectoare de ceață |
| 10 | 15 | Lumini spate;
Lumini de poziție față; Lumini de avarie laterale. |
| 11 | 15 | Sistem de control al motorului |
| 12 | 15 | Bord instrumente |
| 13 | 7,5 | Aprindere lumini de semnalizare |
| 14 | 10 | Sistem de reținere suplimentar;
Sistem antiblocare roți (ABS). |
| 15 | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 16 | 30 | Geamuri electrice |
| 17 | 7,5 | Climatizare |
| 18 | 10 | Aprindere lumini de semnalizare |
| 19 | 10 | Blocare uși electrice |
| 20 | 20 | Amplificator audio |
| 21 | 15 | Dezghețare spate |
| 22 | 10 | Iluminare interioară;
Antena auto; Semnalizatoare acustice. |
Schema cutiei de siguranțe și releelor – Mazda MX-5
Se referă la vehiculele produse în anii:
2005.

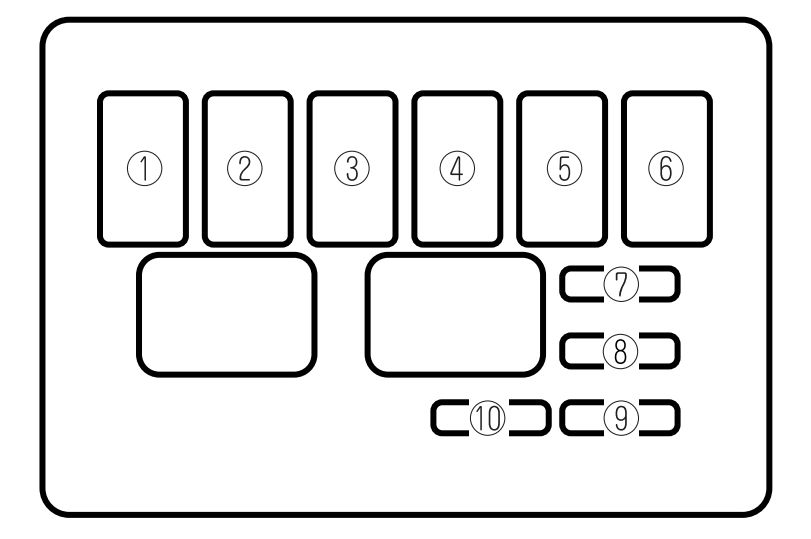

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Faruri;
Dezghețare spate; Antena automată. |
| 2 | 30 | Injecție combustibil |
| 3 | 100 | Pentru protecția tuturor circuitelor |
| 4 | 60 | Toate circuitele legate de aprindere |
| 5 | 30 | Motor ventilator |
| 6 | 30*1 | Ventilator răcire;
Ventilator suplimentar (climatizare). |
| 40*2 | ||
| 7 | 30 | Lumini spate;
Iluminare bord. |
| 8 | 20 | Amplificator audio*;
Semnalizatoare. |
| 9 | 20 | Sistem antiblocare roți (ABS)* |
| 10 | 15 | Lumini de frână;
Claxon; Blocare cutie. |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Unele modele |
||

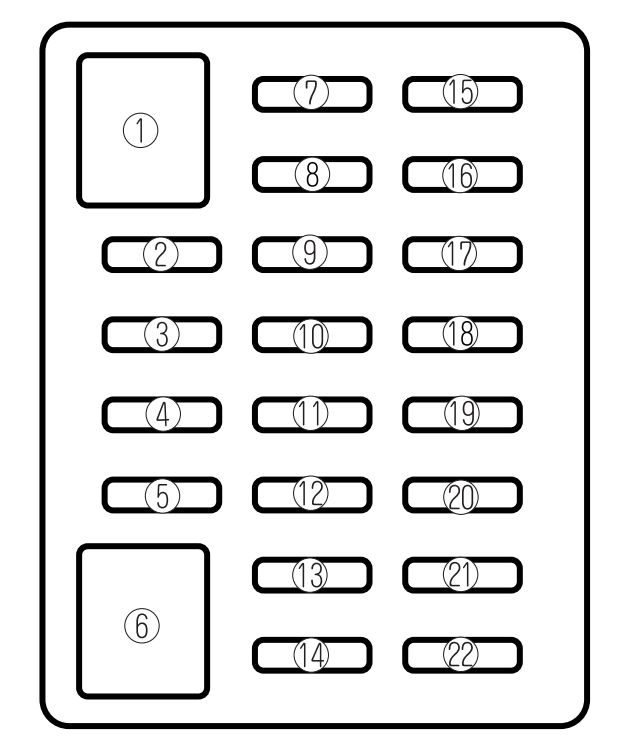

Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | Adăugare motor ventilator;
Cuplaj magnetic. |
| 2 | 15 | Faruri (stânga) |
| 3 | 15 | Faruri (dreapta) |
| 4 | — | — |
| 5 | 7,5 | Set de semnalizatoare;
Pilot automat*. |
| 6 | 30 | Ventilator răcire;
Ventilator suplimentar (climatizare). |
| 7 | 20 | Brichetă |
| 8 | 10 | Audio* |
| 9 | 15 | Proiectoare de ceață* |
| 10 | 15 | Lumini spate;
Lumini parcare față; Lumini poziție laterale. |
| 11 | 15 | Sistem control motor |
| 12 | 15 | Bord |
| 13 | 7,5 | Aprinde luminile de semnalizare |
| 14 | 10 | Sistem de siguranță suplimentar;
Sistem antiblocare roți*. |
| 15 | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 16 | 30 | Geamuri electrice |
| 17 | 7,5 | Climatizare* |
| 18 | 10 | Aprinde luminile de semnalizare |
| 19 | 10 | Blocare electrică a ușilor* |
| 20 | 20 | Amplificator audio* |
| 21 | 15 | Dezghețare spate |
| 22 | 10 | Iluminare interioară;
Antena auto; Semnalizatoare acustice. |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Unele modele |
||
Schema cutiei de siguranțe și releelor – Mazda MX-5
Se referă la vehiculele produse în anii:
2006.
Compartiment motor
| Numero | Amperaggi [A] | Descriere |
| 1 | 30 | Ventilator răcire |
| 2 | 7,5 | Ventilator răcire |
| 3 | 20 | Dezghețare lunetă spate |
| 4 | 20 | — |
| 5 | 15 | Iluminare interioară;
Iluminare portbagaj; Pentru protecția diverselor circuite. |
| 6 | 15 | Pentru protecția diverselor circuite |
| 7 | 40 | Climatizare* |
| 8 | 30 | Sistem antiblocare roți (ABS) |
| 9 | 15 | Faruri față proiectoare de ceață* |
| 10 | 7,5 | — |
| 11 | — | — |
| 12 | — | — |
| 13 | 7,5 | Climatizare* |
| 14 | 20 | Demaror |
| 15 | 15 | Faruri spate;
Lumini de oprire; Iluminare număr de înmatriculare; Iluminare. |
| 16 | 40 | Sistem antiblocare roți (ABS) |
| 17 | 30 | Pentru protecția diverselor circuite |
| 18 | 120 | Pentru protecția tuturor circuitelor |
| 19 | 10 | Injector |
| 20 | 10 | Sistem control motor |
| 21 | 10 | Sistem control motor |
| 22 | 15 | Faruri de întâlnire (stânga) |
| 23 | 15 | Faruri de întâlnire (dreapta) |
| 24 | 15 | Faruri de drum |
| 25 | 20 | Geamuri electrice |
| 26 | 15 | Sistem control motor |
| 27 | 20 | Ștergător și spălător parbriz |
| 28 | 15 | DRL;
Reglarea farurilor. |
| 29 | 15 | Claxon |
| 30 | 10 | Lumină de stop |
| 31 | 10 | Electrovalvă de limitare |
| 32 | 15 | Pompă combustibil |
| 33 | 10 | Semnalizator;
Lumini de avarie. |
| 34 | 20 | — |
| 35 | 40 | Pentru protecția mai multor circuite |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Unele modele |
||

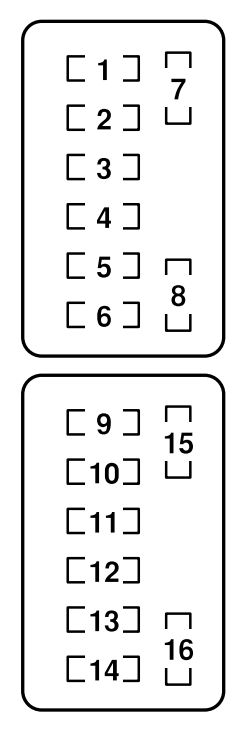

Habitaclu (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | Sistem audio;
Alimentarea oglinzilor. |
| 2 | 15 | Presofuzie accesorii |
| 3 | 15 | Bord instrumente |
| 4 | 20 | Încălzirea scaunelor* |
| 5 | 7,5 | Iluminare |
| 6 | 7,5 | Climatizare |
| 7 | 7,5 | Sistem de control al motorului;
Pentru protecția diverselor circuite. |
| 8 | — | — |
| 9 | 7,5 | — |
| 10 | 20 | Sistem audio* |
| 11 | 20 | Încuietoare ușă;
Deschiderea portbagajului. |
| 12 | 7,5 | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda MX-5
Se referă la vehiculele produse în anii:
2007, 2008, 2009.

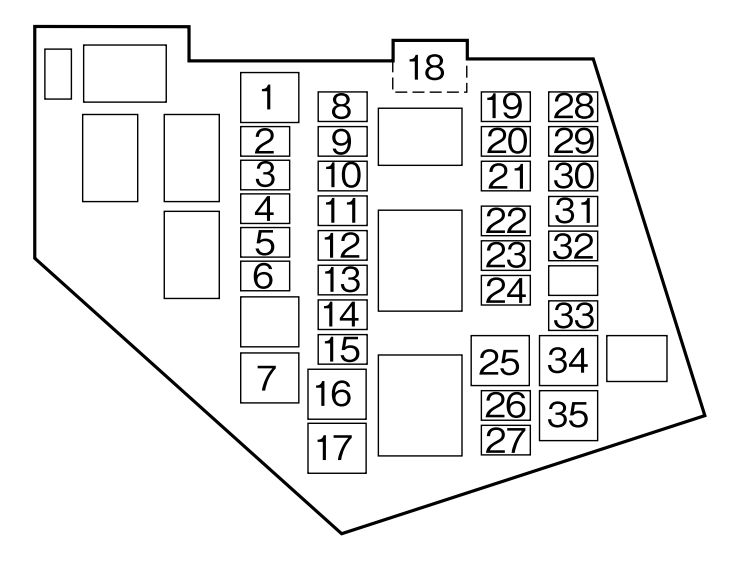

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Ventilator răcire |
| 2 | 7,5 | Ventilator răcire |
| 3 | 20 | Dezghețare lunetă spate |
| 4 | — | — |
| 5 | 15 | Iluminare interioară;
Iluminare portbagaj; Pentru protecția mai multor circuite. |
| 6 | 15 | Pentru protecția mai multor circuite |
| 7 | 40 | Climatizare* |
| 8 | 30 | Sistem antiblocare roți (ABS) |
| 9 | 15 | Proiectoare de ceață față* |
| 10 | — | — |
| 11 | 30 | Trapă rigidă electrică (stânga)* |
| 12 | 30 | Trapă rigidă electrică (dreapta)* |
| 13 | 7,5 | Climatizare* |
| 14 | 20 | Demaror |
| 15 | 15 | Faruri spate;
Lumini de poziție; Iluminare plăcuță; Iluminare. |
| 16 | 40 | Sistem antiblocare roți (ABS) |
| 17 | 30 | Pentru protecția mai multor circuite |
| 18 | 120 | Pentru protecția tuturor circuitelor |
| 19 | 10 | Injector |
| 20 | 10 | Sistem control motor |
| 21 | 10 | Sistem control motor |
| 22 | 15 | Faruri de întâlnire (stânga) |
| 23 | 15 | Faruri de întâlnire (dreapta) |
| 24 | 15 | Faruri de drum |
| 25 | 20 | Geamuri electrice |
| 26 | 15 | Sistem control motor |
| 27 | 20 | Ștergător și spălător parbriz |
| 28 | 15 | DRL* |
| 29 | 15 | Claxon |
| 30 | 10 | Lumină de stop |
| 31 | 10 | Electrovalvă de strangulare |
| 32 | 15 | Pompă combustibil |
| 33 | 10 | Semnalizator;
Lumini de avarie. |
| 34 | 20 | Geamuri electrice* |
| 35 | 40 | Pentru protecția diverselor circuite |
|
* Unele modele |
||
Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | Sistem audio;
Alimentarea oglinzilor. |
| 2 | 15 | La conectorul accesoriilor |
| 3 | 15 | Bord instrumente |
| 4 | 20 | Încălzirea scaunelor* |
| 5 | 7,5 | Iluminare |
| 6 | 7,5 | Climatizare* |
| 7 | 7,5 | Sistem de control al motorului;
Pentru protecția diverselor circuite. |
| 8 | — | — |
| 9 | 7,5 | — |
| 10 | 20 | Sistem audio* |
| 11 | 20 | Încuietoare ușă;
Deschiderea portbagajului. |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda MX-5
Se referă la vehiculele produse în anii:
2010, 2011, 2012, 2013, 2014, 2015.

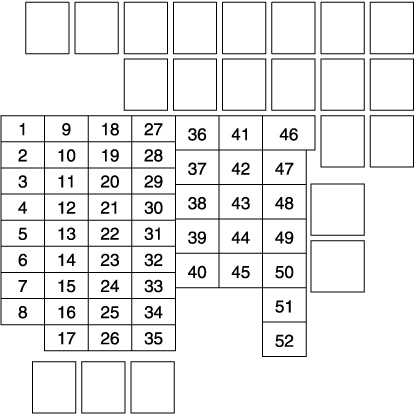

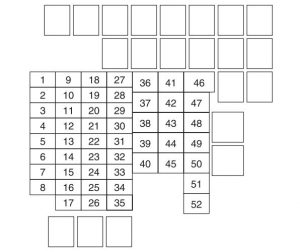

Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Ventilator răcire |
| 2 | 7,5 | Ventilator răcire |
| 3 | 20 | Dezghețător lunetă spate |
| 4 | — | — |
| 5 | 15 | Lumini superioare;
Iluminare portbagaj; Pentru protecția diverselor circuite; Deschidere portbagaj. |
| 6 | 15 | Pentru protecția diverselor circuite |
| 7 | 40 | Climatizare* |
| 8 | 30 | Sistem antiblocare roți (ABS) |
| 9 | 15 | Proiectoare de ceață față* |
| 10 | — | — |
| 11 | 30 | Trapă electrică (stânga)* |
| 12 | 30 | Trapă electrică (dreapta)* |
| 13 | 7,5 | Climatizare* |
| 14 | 20 | Demaror |
| 15 | 15 | Lumini spate;
Lumini de parcare; Iluminare număr; Iluminare. |
| 16 | 40 | Sistem antiblocare roți (ABS) |
| 17 | 30 | Pentru protecția diverselor circuite |
| 18 | 120 | Pentru protecția tuturor circuitelor |
| 19 | 10 | Injector |
| 20 | 10 | Sistem control motor |
| 21 | 10 | Sistem control motor |
| 22 | 15 | Faruri de întâlnire (stânga) |
| 23 | 15 | Faruri de întâlnire (dreapta) |
| 24 | 15 | Faruri de drum |
| 25 | 20 | Geamuri electrice |
| 26 | 15 | Sistem control motor |
| 27 | 20 | Ștergător și spălător parbriz |
| 28 | 15 | DRL* |
| 29 | 15 | Claxon |
| 30 | 10 | Lumină de stop |
| 31 | 10 | Supapă reglare electrică |
| 32 | 15 | Pompă combustibil |
| 33 | 10 | Semnalizator;
Lumini de urgență. |
| 34 | 20 | Geamuri electrice* |
| 35 | 40 | Pentru protecția diverselor circuite |
| * Unele modele | ||

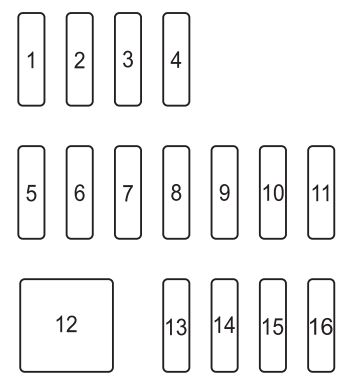

Compartiment pasageri (partea șoferului)
| Număr | Amperi [A] | Descriere |
| 1 | 7,5 | Sistem audio;
Alimentare oglinzi. |
| 2 | 15 | Presofuzie accesorii |
| 3 | 15 | Bord instrumente |
| 4 | 20 | Încălzire scaune* |
| 5 | 7,5 | Iluminare |
| 6 | 7,5 | Climatizare* |
| 7 | 7,5 | Sistem control motor;
Pentru protecția mai multor circuite. |
| 8 | — | — |
| 9 | — | — |
| 10 | 20 | Sistem audio* |
| 11 | 20 | Încuietoare uși electrice |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Unele modele | ||
Schema cutiei de siguranțe și releelor – Mazda MX-5
Se referă la vehiculele produse în anii:
2016.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 5 | — |
| 2 | 5 | — |
| 3 | 7,5 | Claxon |
| 4 | 15 | Pentru protecția mai multor circuite |
| 5 | 7,5 | Sistem control motor |
| 6 | — | — |
| 7 | 15 | Lumină interior |
| 8 | 7,5 | Sistem control motor |
| 9 | 15 | Sistem audio |
| 10 | 10 | Bord instrumente |
| 11 | 7,5 | Sistem airbag |
| 12 | — | — |
| 13 | 7,5 | Sistem audio |
| 14 | 20 | Sistem control motor |
| 15 | 10 | Sistem control motor |
| 16 | 15 | Sistem control motor |
| 17 | 25 | Sistem audio |
| 18 | 7,5 | Climatizare |
| 19 | 20 | Sistem control transmisie* |
| 20 | 15 | Sistem control transmisie* |
| 21 | 25 | Încuietori electrice uși |
| 22 | 20 | Far (dreapta) |
| 23 | 7,5 | Sistem control motor |
| 24 | 20 | Lumini spate;
Iluminare număr înmatriculare; Lumini de poziție. |
| 25 | 15 | — |
| 26 | 25 | Lumină interior |
| 27 | 15 | — |
| 28 | 20 | — |
| 29 | 10 | Lumină de stop |
| 30 | 15 | Claxon |
| 31 | 20 | Far (stânga) |
| 32 | 30 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității dinamice. |
| 33 | 15 | Avertizare pericol (cenușare, semnalizatoare) |
| 34 | 15 | Sistem de alimentare |
| 35 | 5 | — |
| 36 | 20 | Ștergător parbriz |
| 37 | 50 | Pentru protecția mai multor circuite |
| 38 | — | — |
| 39 | — | — |
| 40 | 50 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității dinamice. |
| 41 | 20 | Sistem de control al motorului |
| 42 | 30 | Sistem de control al frânelor |
| 43 | 30 | Ventilator răcire |
| 44 | 40 | — |
| 45 | 40 | Sistem de control al motorului |
| 46 | 60 | Sistem de asistență la direcție |
| 47 | 30 | Dezaburire lunetă spate |
| 48 | 30 | Pentru protecția mai multor circuite |
| 49 | 30 | Sistem de control al motorului |
| 50 | 40 | Climatizare |
| 51 | — | — |
| 52 | — | — |
| * Unele modele | ||
Compartiment pasageri (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | — |
| 2 | 30 | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 | Prize accesorii |
| 6 | — | — |
| 7 | 7,5 | Indicator cutie automată * |
| 8 | 7,5 | Alimentare oglinzi |
| 9 | 30 | — |
| 10 | 30 | — |
| 11 | 15 | Spălător lunetă față |
| 12 | 30 | Geamuri electrice |
| 13 | — | — |
| 14 | 15 | — |
| 15 | 20 | Încălzire scaune* |
| 16 | 7,5 | Dezaburire oglinzi* |
| * Unele modele | ||
Mazda MX-5 (2017) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Mazda RX-8 (2004) este siguranța 5 în cutia de siguranțe din partea stângă.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ENG IG3 | 5 | – |
| 2 | ENG IG2 | 5 | – |
| 3 | HORN2 | 7,5 | Claxon |
| 4 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 5 | ENG IG1 | 7,5 | Sistem control motor |
| 6 | – | – | – |
| 7 | INTERIOR | 15 | Iluminare interioară |
| 8 | ENG + B | 7,5 | Sistem control motor |
| 9 | AUDIO2 | 15 | Instalație audio |
| 10 | METER1 | 10 | Instrumentație |
| 11 | SRS1 | 7,5 | Sistem airbag |
| 12 | – | – | – |
| 13 | RADIO | 7,5 | Instalație audio |
| 14 | ENGINE3 | 20 | Sistem control motor |
| 15 | ENGINE1 | 10 | Sistem control motor |
| 16 | ENGINE2 | 15 | Sistem control motor |
| 17 | AUDIO1 | 25 | Instalație audio |
| 18 | A / C MAG | 7,5 | Climatizare |
| 19 | AT PUMP | 20 | Sistem control transmisie * |
| 20 | AT | 15 | Sistem control transmisie * |
| 21 | D LOCK | 25 | Încuietori electrice ale ușilor |
| 22 | H / L RH | 20 | Far (dreapta) |
| 23 | ENG + B2 | 7,5 | Sistem control motor |
| 24 | TAIL | 20 | Faruri spate;
Iluminare număr de înmatriculare; Lumini de poziție. |
| 25 | DRL | 15 | – |
| 26 | ROOM | 25 | Iluminare interioară |
| 27 | FOG | 15 | – |
| 28 | H / CLEAN | 20 | – |
| 29 | STOP | 10 | Lumină de stop |
| 30 | HORN | 15 | Claxon |
| 31 | H / L LH | 20 | Far (stânga) |
| 32 | ABS / DSC S. | 30 | ABS;
Sistem de control dinamic al stabilității. |
| 33 | HAZARD | 15 | Faruri de urgență;
Scrumieră; Semnalizatoare. |
| 34 | FUEL PUMP | 15 | Sistem de alimentare |
| 35 | ENG + B3 | 5 | – |
| 36 | WIPER | 20 | Ștergătoare parbriz |
| 37 | CABIN+B | 50 | Pentru protecția mai multor circuite |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | ABS / DSC M | 50 | ABS;
Sistem de control dinamic al stabilității. |
| 41 | EVVT A/R PUMP | 20 | Sistem de control al motorului |
| 42 | EVPS | 30 | Sistem de control al frânelor |
| 43 | FAN1 | 30 | Ventilator răcire |
| 44 | FAN2 | 40 | – |
| 45 | ENG.MAIN | 40 | Sistem de control al motorului |
| 46 | EPS | 60 | Sistem de asistență la direcție |
| 47 | DEFOG | 30 | Dezghețător lunetă |
| 48 | IG2 | 30 | Pentru protecția mai multor circuite |
| 49 | INJECTOR | 30 | Sistem de control al motorului |
| 50 | HEATER | 40 | Climatizare |
| 51 | – | – | – |
| 52 | – | – | – |
| * Unele modele | |||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | RHT R | 30 | Acoperiș rigid pliabil (dreapta) * |
| 2 | RHT L | 30 | Acoperiș rigid pliabil (stânga) * |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Priză accesoriu;
Brichetă. |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indicator schimbare treaptă AT * |
| 8 | MIRROR | 7,5 | Control oglindă |
| 9 | R_DECK R | 30 | Acoperiș rigid pliabil (dreapta) * |
| 10 | R_DECK L | 30 | Acoperiș rigid pliabil (stânga) * |
| 11 | F.WASHER | 15 | Spray parbriz |
| 12 | P.WINDOW | 30 | Geamuri electrice |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Încălzire scaun * |
| 16 | M.DEF | 7,5 | Dezaburire oglindă * |
| * Unele modele | |||
Schema cutiei de siguranțe și relee – Mazda MX-5
Se referă la vehiculele produse în anii:
2018.

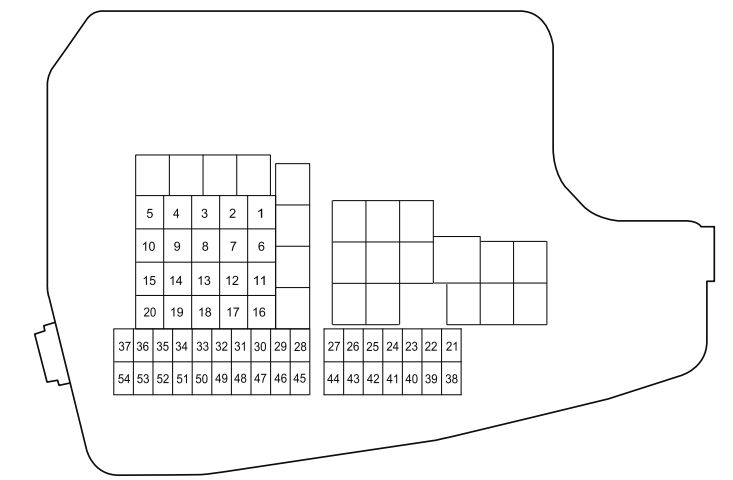

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Sistem audio |
| 2 | 30 | Pentru protecția diverselor circuite |
| 3 | 30 | Sistem de control al motorului* |
| 4 | 20 | Sistem de control al motorului* |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Pentru protecția diverselor circuite |
| 7 | — | — |
| 8 | 50 | Ventilator răcire |
| 9 | 40 | Dezghețare lunetă spate* |
| 10 | 40 | — |
| 11 | 20 | Frână electrică de parcare (EPB) (dreapta) |
| 12 | 20 | Frână electrică de parcare (EPB) (stânga) |
| 13 | 50 | Pentru protecția diverselor circuite |
| 14 | 30 | Ventilator răcire* |
| 15 | 40 | Sistem de control al motorului |
| 16 | 50 | Sistem antiblocare roți (ABS);
Sistem de control dinamic al stabilității. |
| 17 | 40 | Climatizare* |
| 18 | 20 | Ștergător și spălător parbriz față |
| 19 | 50 | Ventilator răcire* |
| 20 | 30 | Ventilator răcire* |
| 21 | 15 | Sistem de control al motorului |
| 22 | 15 | Sistem de control al motorului |
| 23 | 7,5 | Sistem audio |
| 24 | 10 | — |
| 25 | 7,5 | Sistem airbag |
| 26 | 10 | Bord instrumente |
| 27 | 7,5 | Sistem de control al motorului |
| 28 | 15 | Sistem control grup propulsor*;
Comutator aprindere. |
| 29 | 20 | — |
| 30 | 7,5 | Climatizare |
| 31 | 15 | — |
| 32 | 15 | Claxon |
| 33 | 15 | Sistem antifurt |
| 34 | 20 | Faruri de drum |
| 35 | — | — |
| 36 | 20 | Dezghețare ștergător parbriz față |
| 37 | 7,5 | Sistem control motor |
| 38 | 15 | Faruri de întâlnire (stânga) |
| 39 | 5 | — |
| 40 | 15 | Sistem control motor |
| 41 | 15 | Sistem control motor |
| 42 | 15 | Volan încălzit |
| 43 | — | — |
| 44 | 25 | Sistem audio |
| 45 | 30 | Sistem antiblocare roți (ABS);
Sistem control dinamic stabilitate. |
| 46 | 15 | Sistem alimentare* |
| 47 | 25 | Încălzitor combustibil |
| 48 | 15 | Lumini spate;
Iluminare plăcuță |
| 49 | 25 | Sistem alimentare* |
| 50 | 25 | Lumini de avarie;
Semnalizatoare; Lumini poziție față laterale; Lumini parcare. |
| 51 | 15 | Faruri de întâlnire (dreapta) |
| 52 | 25 | Prize accesorii |
| 53 | 10 | Lumină de stop |
| 54 | 25 | Lumină interior |
| * Unele modele | ||

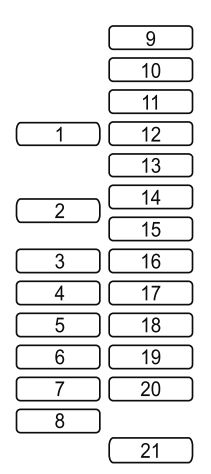

Compartiment pasageri (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Scaune electrice* |
| 2 | 30 | Scaune electrice* |
| 3 | 20 | Încălzire scaune* |
| 4 | 25 | Geamuri electrice |
| 5 | 15 | Sistem airbag;
Blocare electrică volan. |
| 6 | 25 | Încuietori electrice ale ușilor |
| 7 | 20 | Încălzire scaune* |
| 8 | 10 | Trapă* |
| 9 | 15 | — |
| 10 | 7,5 | Oglindă control putere |
| 11 | 7,5 | Indicator schimb Cutie automată |
| 12 | 15 | Pentru protecția diverselor circuite |
| 13 | 10 | Lumină interioară |
| 14 | 15 | Prize accesorii |
| 15 | 7,5 | Priză alimentare USB |
| 16 | 15 | Sistem control motor* |
| 17 | 15 | Sistem control motor* |
| 18 | 15 | Sistem audio* |
| 19 | 7,5 | — |
| 20 | 7,5 | Dezghețare oglindă |
| 21 | — | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda MX-5
Se referă la vehiculele produse în anii:
2019.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Sistem audio |
| 2 | 30 | Pentru protecția mai multor circuite |
| 3 | 30 | Sistem control motor* |
| 4 | 20 | Sistem control motor* |
| 5 | 30 | Geamuri electrice |
| 6 | 30 | Pentru protecția mai multor circuite |
| 7 | — | — |
| 8 | 50 | Ventilator răcire |
| 9 | 40 | Dezghețător lunetă spate* |
| 10 | 40 | — |
| 11 | 20 | Frână electrică de parcare (EPB) (dreapta) |
| 12 | 20 | Frână electrică de parcare (EPB) (stânga) |
| 13 | 50 | Pentru protecția mai multor circuite |
| 14 | 30 | Ventilator răcire* |
| 15 | 40 | Sistem control motor |
| 16 | 50 | Sistem antiblocare roți (ABS);
Sistem control stabilitate dinamică. |
| 17 | 40 | Climatizare* |
| 18 | 20 | Ștergător și spălător parbriz față |
| 19 | 50 | Ventilator răcire* |
| 20 | 30 | Ventilator răcire* |
| 21 | 15 | Sistem control motor |
| 22 | 15 | Sistem control motor |
| 23 | 7,5 | Sistem audio |
| 24 | 10 | — |
| 25 | 7,5 | Sistem airbag |
| 26 | 10 | Baterie bord |
| 27 | 7,5 | Sistem control motor |
| 28 | 15 | Sistem control punte motor*;
Comutator aprindere. |
| 29 | 20 | — |
| 30 | 7,5 | Climatizare |
| 31 | 15 | — |
| 32 | 15 | Claxon |
| 33 | 15 | Sistem antifurt |
| 34 | 20 | Faruri de întâlnire |
| 35 | — | — |
| 36 | 20 | Dezaburitor ștergător față |
| 37 | 7,5 | Sistem control motor |
| 38 | 15 | Faruri de întâlnire (stânga) |
| 39 | 5 | — |
| 40 | 15 | Sistem control motor |
| 41 | 15 | Sistem control motor |
| 42 | 15 | Volan încălzit |
| 43 | — | — |
| 44 | 25 | Sistem audio |
| 45 | 30 | Sistem antiblocare roți (ABS);
Sistem control stabilitate dinamică. |
| 46 | 15 | Sistem combustibil* |
| 47 | 25 | Încălzitor combustibil |
| 48 | 15 | Lumini spate;
Iluminare plăcuță |
| 49 | 25 | Sistem combustibil* |
| 50 | 25 | Lumini de urgență;
Semnalizatoare; Lumini poziție față laterale; Lumini parcare. |
| 51 | 15 | Faruri de întâlnire (dreapta) |
| 52 | 25 | Prize accesorii |
| 53 | 10 | Lumină de stop |
| 54 | 25 | Lumină interior |
| * Unele modele | ||
Compartiment pasageri (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Scaune electrice* |
| 2 | 30 | Scaune electrice* |
| 3 | 20 | Încălzire scaune* |
| 4 | 25 | Geamuri electrice |
| 5 | 15 | Sistem airbag;
Blocare electrică volan. |
| 6 | 25 | Încuietori electrice ale ușilor |
| 7 | 20 | Încălzire scaune* |
| 8 | 10 | Trapă* |
| 9 | 15 | — |
| 10 | 7,5 | Oglindă control putere |
| 11 | 7,5 | Indicator schimbare treaptă cutie automată |
| 12 | 15 | Pentru protecția diverselor circuite |
| 13 | 10 | Lumină interior |
| 14 | 15 | Prize accesorii |
| 15 | 7,5 | Priză alimentare USB |
| 16 | 15 | Sistem control motor* |
| 17 | 15 | Sistem control motor* |
| 18 | 15 | Sistem audio* |
| 19 | 7,5 | — |
| 20 | 7,5 | Dezghețare oglindă |
| 21 | — | — |
| * Unele modele | ||
Mazda MX-5 – schema cutiei de siguranțe
Anul producției: 2020.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Claxon |
| 4 | 15 A | Pentru protecția mai multor circuite |
| 5 | 7,5 A | Control motor |
| 6 | – | – |
| 7 | 15 A | Lumină interioară |
| 8 | 7,5 A | Control motor |
| 9 | 15 A | Sistem audio |
| 10 | 10 A | Tablou de bord instrumente |
| 11 | 7,5 A | Sistem airbag |
| 12 | – | – |
| 13 | 7,5 A | Sistem audio |
| 14 | 20 A | – |
| 15 | 10 A | Control motor |
| 16 | 15 A | Control motor |
| 17 | 25 A | Sistem audio |
| 18 | 7,5 A | Climatizare |
| 19 | 20 A | Control transmisie (unele modele) |
| 20 | 15 A | Control transmisie (unele modele) |
| 21 | 25 A | Încuietori electrice uși |
| 22 | 20 A | Far (dreapta) |
| 23 | 7,5 A | Control motor |
| 24 | 20 A | Lumini spate, iluminare plăcuță, lumini de staționare |
| 25 | 15 A | – |
| 26 | 25 A | Lumină interioară |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Lumină de stop |
| 30 | 15 A | Claxon |
| 31 | 20 A | Far (stânga) |
| 32 | 30 A | Sistem antiblocare roți (ABS), sistem control dinamic al stabilității |
| 33 | 15 A | Lumini de avarie, semnalizator, semnalizator |
| 34 | 15 A | Sistem de alimentare |
| 35 | 5 A | – |
| 36 | 20 A | Ștergător parbriz |
| 37 | 50 A | Pentru protecția diferitelor circuite |
| 38 | – | – |
| 39 | 30 A | Control motor |
| 40 | 50 A | Sistem antiblocare roți (ABS), sistem control dinamic al stabilității |
| 41 | 20 A | Control motor |
| 42 | 30 A | Control frâne |
| 43 | 30 A | Ventilator răcire |
| 44 | 40 A | – |
| 45 | 40 A | Control motor |
| 46 | 60 A | Servodirecție |
| 47 | 30 A | Dezghețator lunetă |
| 48 | 30 A | Pentru protecția diferitelor circuite |
| 49 | 30 A | – |
| 50 | 40 A | Climatizare |
| 51 | – | – |
| 52 | 20 A | Control motor |
Bloc siguranțe în compartimentul pasagerilor (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 A | Trapă rigidă pliabilă (dreapta) (unele modele) |
| 2 | 30 A | Trapă rigidă pliabilă (stânga) (unele modele) |
| 3 | – | – |
| 4 | 10 A | Control motor |
| 5 | 15 A | Prize accesorii |
| 6 | – | – |
| 7 | 7,5 A | Indicator cutie automată (unele modele) |
| 8 | 7,5 A | Oglindă control putere |
| 9 | 30 A | Trapă rigidă pliabilă (dreapta) (unele modele) |
| 10 | 30 A | Trapă rigidă pliabilă (stânga) (unele modele) |
| 11 | 15 A | Spălător parbriz față |
| 12 | 30 A | Geamuri electrice |
| 13 | – | – |
| 14 | 15 A | Bloc electronic direcție |
| 15 | 20 A | Încălzire scaune (unele modele) |
| 16 | 7,5 A | Dezaburire oglindă (unele modele) |
Mazda MX-5 – schema cutiei de siguranțe
Anul producției: 2021.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Claxon |
| 4 | 15 A | Pentru protecția mai multor circuite |
| 5 | 7,5 A | Modul control motor |
| 6 | – | – |
| 7 | 15 A | Lumină interioară |
| 8 | 7,5 A | Modul control motor |
| 9 | 15 A | Sistem audio |
| 10 | 10 A | Panou instrumente |
| 11 | 7,5 A | Sistem airbag |
| 12 | – | – |
| 13 | 7,5 A | Sistem audio |
| 14 | 20 A | – |
| 15 | 10 A | Modul control motor |
| 16 | 15 A | Modul control motor |
| 17 | 25 A | Sistem audio |
| 18 | 7,5 A | Climatizare |
| 19 | 20 A | Control transmisie (unele modele) |
| 20 | 15 A | Control transmisie (unele modele) |
| 21 | 25 A | Încuietori electrice uși |
| 22 | 20 A | Far (dreapta) |
| 23 | 7,5 A | Modul control motor |
| 24 | 20 A | Lumini spate, iluminare număr înmatriculare, lumini de poziție |
| 25 | 15 A | – |
| 26 | 25 A | Lumină interioară |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Lumină de stop |
| 30 | 15 A | Claxon |
| 31 | 20 A | Far (stânga) |
| 32 | 30 A | Sistem antiblocare roți (ABS), sistem control dinamic al stabilității |
| 33 | 15 A | Lumini de avarie, semnalizator, semnalizator |
| 34 | 15 A | Sistem de alimentare |
| 35 | 5 A | – |
| 36 | 20 A | Ștergător parbriz |
| 37 | 50 A | Pentru protecția mai multor circuite |
| 38 | – | – |
| 39 | 30 A | Modul control motor |
| 40 | 50 A | Sistem antiblocare roți (ABS), sistem control dinamic al stabilității |
| 41 | 20 A | Modul control motor |
| 42 | 30 A | Modul control frâne |
| 43 | 30 A | Ventilator răcire |
| 44 | 40 A | – |
| 45 | 40 A | Modul control motor |
| 46 | 60 A | Servodirecție |
| 47 | 30 A | Dezghețător lunetă |
| 48 | 30 A | Pentru protecția mai multor circuite |
| 49 | 30 A | – |
| 50 | 40 A | Climatizare |
| 51 | – | – |
| 52 | 20 A | Modul control motor |
Bloc siguranțe în compartimentul pasagerilor (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 A | Trapă rigidă pliabilă (dreapta) (unele modele) |
| 2 | 30 A | Trapă rigidă pliabilă (stânga) (unele modele) |
| 3 | – | – |
| 4 | 10 A | Modul control motor |
| 5 | 15 A | Prize accesorii |
| 6 | – | – |
| 7 | 7,5 A | Indicator cutie automată (unele modele) |
| 8 | 7,5 A | Oglindă control putere |
| 9 | 30 A | Trapă rigidă pliabilă (dreapta) (unele modele) |
| 10 | 30 A | Trapă rigidă pliabilă (stânga) (unele modele) |
| 11 | 15 A | Spray parbriz |
| 12 | 30 A | Geamuri electrice |
| 13 | – | – |
| 14 | 15 A | Bloc electronic volan |
| 15 | 20 A | Încălzire scaune (unele modele) |
| 16 | 7,5 A | Dezghețare oglindă (unele modele) |
