Mazda RX-8 (2003-2012) – cutia de siguranțe și releu
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda RX-8 (2003-2012), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Mazda RX-8
Se referă la vehiculele produse în anii:
2003.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Pompa aerului |
| 4 | 30 | Geamuri electrice;
Încuietori electrice; Sistem de acces iluminat; Trapă* |
| 5 | 50 | Dezghețător lunetă spate |
| 6 | 40 | Ventilator electric |
| 7 | 60 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Alimentare oglinzi; Presofuzie accesorii; Sistem audio. |
| 9 | 15 | Faruri de întâlnire*;
Spălător faruri*. |
| 10 | 15 | Faruri de întâlnire (dreapta) |
| 11 | 15 | Faruri de întâlnire (stânga) |
| 12 | 15 | DRL* (lumini de zi) |
| 13 | 30 | DSC* |
| 14 | 20 | Încălzire scaune* |
| 15 | 20 | Spălător faruri* |
| 16 | 10 | — |
| 17 | 15 | Proiectoare de ceață* |
| 18 | 10 | Climatizare |
| 19 | 30 | Pentru protecția diverselor circuite |
| 20 | 15 | Pentru protecția diverselor circuite |
| 21 | 15 | Lumină de stop |
| 22 | 20 | Pompă combustibil |
| 23 | 15 | Claxon |
| 24 | 15 | Lumini de avarie;
Semnalizatoare. |
| 25 | 15 | Electrovalvă de limitare |
| 26 | 20 | Ștergător și spălător parbriz |
| 27 | 20 | Geamuri electrice |
| 28 | 15 | Sistem control motor;
Sistem de reținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție. |
| 29 | 10 | Lumini spate;
Iluminare număr; Lumini de poziție; Lumini laterale față; Lumini laterale spate. |
| 30 | 10 | Sistem intrare iluminat |
| 31 | 10 | Sistem control motor |
| 32 | 10 | Sistem control motor |
| 33 | 15 | Injecție combustibil |
| 34 | 60 | Servodirecție |
| * Unele modele | ||
Habitaclu (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentarea oglinzilor. |
| 3 | 20 | Presofuzie accesoriu |
| 4 | 7,5 | Climatizare |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Sistem audio* |
| 12 | 30 | Încuietori electrice;
Trapă*. |
| 13 | 30 | Geamuri electrice |
| 14 | 15 | Lumini interioare |
| 15 | 15 | — |
| 16 | 10 | — |
| * Unele modele | ||
Mazda RX-8 (2004) – schema cutiei de siguranțe
Anul producției: 2004.
Siguranță brichetă (priză de alimentare) în Mazda RX-8 (2004) este siguranța 1 în cutia de siguranțe partea șoferului.

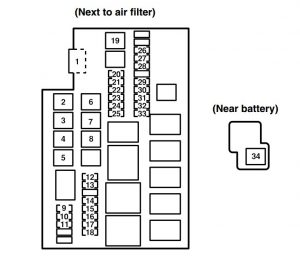

Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | MAIN | 120 | Pentru protecția tuturor circuitelor |
| 2 | HEATER | 40 | Încălzitor |
| 3 | AIR PUMP | 60 | Pompa aer |
| 4 | BTN | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Sistem de acces iluminat; Trapă *. |
| 5 | DEFOG | 50 | Dezgheț lunetă spate |
| 6 | FAN | 40 | Ventilator electric |
| 7 | ABS / DSC | 60 | Sistem antiblocare roți (ABS), DSC * |
| 8 | ACC | 30 | Brichetă;
Oglindă cu reglaj electric; Priză accesoriu; Sistem audio. |
| 9 | HEAD | 15 | Faruri de întâlnire *;
Spălător faruri *. |
| 10 | HEAD LOW R | 15 | Faruri de întâlnire (dreapta) |
| 11 | HEAD LOW L | 15 | Faruri de întâlnire (stânga) |
| 12 | DRL | 15 | DRL * (lumini de zi) |
| 13 | DSC | 30 | DSC * |
| 14 | SEAT WARM | 20 | Încălzitor scaun spate * |
| 15 | H / CLEAN | 20 | Spălător faruri * |
| 16 | R.FOG | 10 | Gol |
| 17 | FOG | 15 | Proiectoare de ceață* |
| 18 | A / C MAG | 10 | Climatizare |
| 19 | IG | 30 | Pentru protecția diverselor circuite |
| 20 | IG KEY | 15 | Pentru protecția diverselor circuite |
| 21 | STOP | 15 | Faruri de stop |
| 22 | FUEL PUMP | 20 | Pompă combustibil |
| 23 | HORN | 15 | Claxon |
| 24 | HAZARD | 15 | Faruri de urgență;
Semnalizatoare. |
| 25 | ETV | 15 | Electrovalvă de reglare |
| 26 | WIPER | 20 | Ștergătoare și spălătoare parbriz |
| 27 | P.WIND | 20 | Geamuri electrice |
| 28 | ENGINE | 15 | Control motor;
Dispozitiv de reținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție. |
| 29 | TAIL | 10 | Faruri spate;
Iluminare număr; Lumini de poziție; Lumini de contur laterale față; Lumini de contur laterale spate. |
| 30 | ILLUMI | 10 | Sistem de iluminare la intrare |
| 31 | EGI COMP1 | 10 | Sistem de control motor |
| 32 | EGI COMP2 | 10 | Sistem de control motor |
| 33 | EGI INJ | 15 | Injecție combustibil |
| 34 | EPS | 60 | Servodirecție |
| * Unele modele | |||

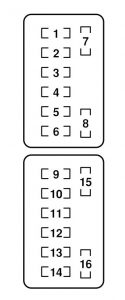

Panou cutia de siguranțe (partea șoferului)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | CIGAR | 15 | Brichetă |
| 2 | ACC | 7,5 | Sistem audio;
Control oglindă. |
| 3 | AUX PWR | 20 | Priză accesoriu |
| 4 | A / C | 7,5 | Climatizare |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | SPARE | 7,5 | – |
| 8 | SPARE | 20 | – |
| 9 | M.DEF | 10 | Dezgheț oglindă * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 20 | Sistem audio* |
| 12 | D.LOCK | 30 | Încuietori electrice ale ușilor;
Trapă * |
| 13 | P.WIND | 30 | Geamuri electrice |
| 14 | ROOM | 15 | Lumini interioare |
| 15 | SPARE | 15 | – |
| 16 | SPARE | 10 | – |
| * Unele modele | |||
Schema cutiei de siguranțe și relee – Mazda RX-8
Se referă la vehiculele produse în anii:
2005.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Pompa aerului |
| 4 | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Sistem de acces iluminat; Trapă* |
| 5 | 50 | Dezghețător lunetă spate |
| 6 | 40 | Ventilator electric |
| 7 | 60 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Alimentare oglinzi; Presiguranțe; Sistem audio. |
| 9 | 15 | Faruri de întâlnire*;
Spălător faruri*. |
| 10 | 15 | Faruri de întâlnire (dreapta) |
| 11 | 15 | Faruri de întâlnire (stânga) |
| 12 | 15 | DRL* (lumini de zi) |
| 13 | 30 | DSC* |
| 14 | 20 | Încălzire scaune* |
| 15 | 20 | Spălător faruri* |
| 16 | 10 | — |
| 17 | 15 | Proiectoare de ceață* |
| 18 | 10 | Climatizare |
| 19 | 30 | Pentru protecția diverselor circuite |
| 20 | 15 | Pentru protecția diverselor circuite |
| 21 | 15 | Lumină de stop |
| 22 | 20 | Pompă combustibil |
| 23 | 15 | Claxon |
| 24 | 15 | Faruri de avarie;
Semnalizatoare. |
| 25 | 15 | Electrovalvă de strangulare |
| 26 | 20 | Ștergător și spălător parbriz |
| 27 | 20 | Geamuri electrice |
| 28 | 15 | Sistem control motor;
Sistem de reținere suplimentar; Sistem antiblocare roți (ABS); Servosterzo. |
| 29 | 10 | Lumini spate;
Iluminare număr; Lumini de parcare; Lumini de contur față laterale; Lumini de contur spate laterale. |
| 30 | 10 | Sistem de acces iluminat |
| 31 | 10 | Sistem control motor |
| 32 | 10 | Sistem control motor |
| 33 | 15 | Injecție combustibil |
| 34 | 60 | Servosterzo |
| * Unele modele | ||

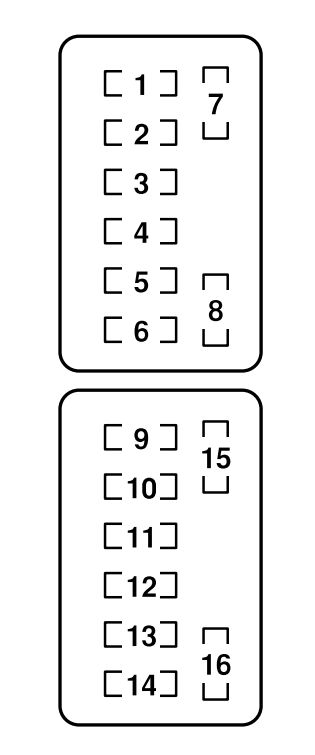

Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentarea oglinzilor laterale. |
| 3 | 20 | Presiguranțe |
| 4 | 7,5 | Climatizare |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Sistem audio* |
| 12 | 30 | Încuietori electrice ale ușilor;
Trapă*. |
| 13 | 30 | Geamuri electrice |
| 14 | 15 | Luminile interioare |
| 15 | 15 | — |
| 16 | 10 | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda RX-8
Se referă la vehiculele produse în anii:
2006.

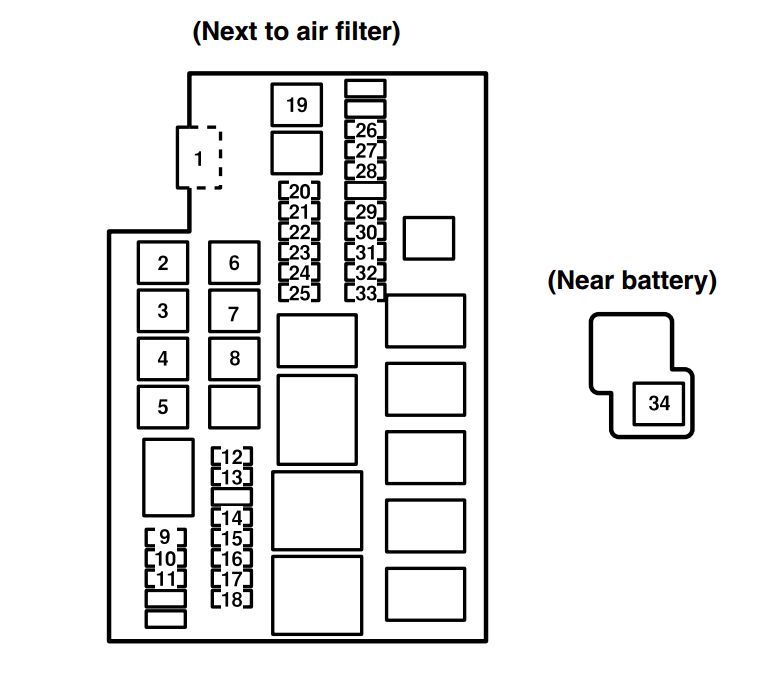

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Pompa aerului |
| 4 | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Sistem de acces iluminat; Trapă*. |
| 5 | 50 | Dezghețător lunetă spate |
| 6 | 40 | Ventilator electric |
| 7 | 60 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Alimentare oglinzi; Accesoriu turnat sub presiune; Sistem audio. |
| 9 | 15 | Faruri de întâlnire*;
Produs pentru curățarea farurilor*. |
| 10 | 15 | Faruri de drum (dreapta) |
| 11 | 15 | Faruri de drum (stânga) |
| 12 | 15 | DRL* (lumini de zi) |
| 13 | 30 | DSC* |
| 14 | 20 | Încălzirea scaunelor* |
| 15 | 20 | Produs pentru curățarea farurilor* |
| 16 | 10 | — |
| 17 | 15 | Proiectoare de ceață* |
| 18 | 10 | Climatizare |
| 19 | 30 | Pentru protecția diverselor circuite |
| 20 | 15 | Pentru protecția diverselor circuite |
| 21 | 15 | Lumină de stop |
| 22 | 20 | Pompă combustibil |
| 23 | 15 | Claxon |
| 24 | 15 | Lumini de avarie;
Semnalizatoare. |
| 25 | 15 | Electrovalvă de limitare |
| 26 | 20 | Ștergător și spălător parbriz |
| 27 | 20 | Geamuri electrice |
| 28 | 15 | Sistem control motor;
Sistem de reținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție |
| 29 | 10 | Lumini spate;
Iluminare număr; Lumini de poziție; Lumini de contur față laterale; Lumini de contur spate laterale. |
| 30 | 10 | Sistem de acces iluminat |
| 31 | 10 | Sistem control motor |
| 32 | 10 | Sistem control motor |
| 33 | 15 | Injecție combustibil |
| 34 | 60 | Servodirecție |
| * Unele modele | ||
Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentarea oglinzilor. |
| 3 | 20 | Presofuzie accesoriu |
| 4 | 7,5 | Climatizare |
| 5 | 10 | Bord instrumente |
| 6 | 10 | Sistem control transmisie |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Sistem audio* |
| 12 | 30 | Încuietori electrice ale ușilor;
Trapă*. |
| 13 | 30 | Geamuri electrice |
| 14 | 15 | Lumini interioare |
| 15 | 15 | — |
| 16 | 10 | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda RX-8
Se referă la vehiculele produse în anii:
2007, 2008.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Pompa aer |
| 4 | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Sistem de iluminare la intrare; Trapă*. |
| 5 | 50 | Dezghețare lunetă spate |
| 6 | 40 | Ventilator electric |
| 7 | 60 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Alimentare oglinzi; Presiguranțe; Sistem audio. |
| 9 | 15 | Faruri de întâlnire*;
Produs pentru curățarea farurilor*. |
| 10 | 15 | Faruri de întâlnire (dreapta) |
| 11 | 15 | Faruri de întâlnire (stânga) |
| 12 | 15 | DRL* (lumini de zi) |
| 13 | 30 | DSC* |
| 14 | 20 | Încălzire scaune* |
| 15 | 20 | Produs pentru curățarea farurilor* |
| 16 | 10 | — |
| 17 | 15 | Proiectoare de ceață* |
| 18 | 10 | Climatizare |
| 19 | 30 | Pentru protecția diverselor circuite |
| 20 | 15 | Pentru protecția diverselor circuite |
| 21 | 15 | Lumină de stop |
| 22 | 20 | Pompă combustibil |
| 23 | 15 | Claxon |
| 24 | 15 | Lumini de avarie;
Semnalizator/Semnalizatoare. |
| 25 | 15 | Electrovalvă de limitare |
| 26 | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz față |
| 27 | 20 | — |
| 28 | 15 | Sistem control motor;
Sistem menținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție. |
| 29 | 10 | Lumini spate;
Iluminare număr; Lumini de poziție; Lumini de contur față laterale; Lumini de contur spate laterale. |
| 30 | 10 | Sistem intrare iluminat |
| 31 | 10 | Sistem control motor |
| 32 | 10 | Sistem control motor |
| 33 | 15 | Injecție combustibil |
| 34 | 60 | Servodirecție |
| * Unele modele | ||
Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentare oglinzi. |
| 3 | 20 | Siguranțe presate |
| 4 | 7,5 | Climatizare |
| 5 | 10 | Bord instrumente |
| 6 | 10 | Sistem control transmisie |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Sistem audio* |
| 12 | 30 | Încuietori electrice ale ușilor;
Trapă*. |
| 13 | 30 | Geamuri electrice |
| 14 | 15 | Lumini interioare |
| 15 | 15 | — |
| 16 | 10 | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda RX-8
Se referă la vehiculele produse în anii:
2009, 2010.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Pompa aer |
| 4 | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Sistem de iluminare la intrare; Trapă*. |
| 5 | 50 | Dezghețare lunetă spate |
| 6 | 30 | Ventilator electric 1 |
| 7 | 40 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Oglindă control alimentare; Presofund accesorii; Sistem audio. |
| 9 | 30 | Ventilator electric 2 |
| 10 | 15 | Faruri de întâlnire*;
Spălător faruri*. |
| 11 | 15 | Faruri de drum (dreapta) |
| 12 | 15 | Faruri de drum (stânga) |
| 13 | 15 | DRL* (faruri de zi) |
| 14 | 30 | DSC* |
| 15 | 20 | Încălzire scaune* |
| 16 | 20 | Spălător faruri* |
| 17 | — | — |
| 18 | 15 | Proiectoare de ceață* |
| 19 | 10 | Climatizare |
| 20 | 40 | Pentru protecția diverselor circuite |
| 21 | 30 | Alimentare geamuri |
| 22 | 15 | Pentru protecția diverselor circuite |
| 23 | 10 | Lumină de stop |
| 24 | 20 | Pompă combustibil |
| 25 | 15 | Claxon |
| 26 | 15 | Lumini de avarie;
Semnalizatoare. |
| 27 | 15 | Electrovalvă de reglare |
| 28 | 10 | Demaror |
| 29 | 20 | Ștergător și spălător parbriz față |
| 30 | 15 | TCM* |
| 31 | 15 | Sistem control motor;
Sistem menținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție. |
| 32 | 10 | Lumini spate;
Iluminare număr; Lumini de poziție; Lumini de contur față laterale; Lumini de contur spate laterale. |
| 33 | 7,5 | Sistem intrare iluminat |
| 34 | 15 | Sistem control motor |
| 35 | 10 | Sistem control motor |
| 36 | 15 | Injecție combustibil |
| 37 | 20 | Alimentare geamuri |
| 38 | 60 | Servodirecție |
| * Unele modele | ||
Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentare oglindă de control. |
| 3 | — | — |
| 4 | 7,5 | Climatizare |
| 5 | 10 | Bord instrumente |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Sistem audio (model echipat cu sistem Bose® Sound System)* |
| 12 | 30 | Încuietori electrice ale ușilor;
Trapă*. |
| 13 | 15 | Pressofondo accesorii |
| 14 | 15 | Lumină interioară |
| 15 | — | — |
| 16 | — | — |
| * Unele modele | ||
Schema cutiei de siguranțe și relee – Mazda RX-8
Se referă la vehiculele produse în anii:
2009, 2010.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Pompa aerului |
| 4 | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Sistem de iluminare la intrare; Trapă*. |
| 5 | 50 | Dezghețător lunetă spate |
| 6 | 30 | Ventilator electric 1 |
| 7 | 40 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Oglindă control alimentare; Priză accesorii; Sistem audio. |
| 9 | 30 | Ventilator electric 2 |
| 10 | 15 | Faruri de întâlnire*;
Spălător faruri*. |
| 11 | 15 | Faruri de drum (dreapta) |
| 12 | 15 | Faruri de drum (stânga) |
| 13 | 15 | DRL* (faruri de zi) |
| 14 | 30 | DSC* |
| 15 | 20 | Încălzire scaune* |
| 16 | 20 | Spălător faruri* |
| 17 | — | — |
| 18 | 15 | Proiectoare de ceață* |
| 19 | 10 | Climatizare |
| 20 | 40 | Pentru protecția diverselor circuite |
| 21 | 30 | Alimentarea geamurilor |
| 22 | 15 | Pentru protecția diverselor circuite |
| 23 | 10 | Lumină de stop |
| 24 | 20 | Pompă combustibil |
| 25 | 15 | Claxon |
| 26 | 15 | Lumini de avarie;
Semnalizator/Semnalizatoare. |
| 27 | 15 | Electrovalvă de reducere |
| 28 | 10 | Demaror |
| 29 | 20 | Ștergător și spălător parbriz |
| 30 | 15 | TCM* |
| 31 | 15 | Sistem control motor;
Sistem menținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție. |
| 32 | 10 | Lumini spate;
Iluminare plăcuță; Lumini de parcare; Lumini de contur față laterale; Lumini de contur spate laterale. |
| 33 | 7,5 | Sistem intrare iluminată |
| 34 | 15 | Sistem control motor |
| 35 | 10 | Sistem control motor |
| 36 | 15 | Injecție combustibil |
| 37 | 20 | Alimentarea geamurilor |
| 38 | 60 | Servodirecție |
| * Unele modele | ||
Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentare control oglindă. |
| 3 | — | — |
| 4 | 7,5 | Climatizare |
| 5 | 10 | Cluster instrumente |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Sistem audio (model echipat cu sistem Bose® Sound System)* |
| 12 | 30 | Încuietori electrice ale ușilor;
Trapă*. |
| 13 | 15 | Presă accesorii |
| 14 | 15 | Lumină interioară |
| 15 | — | — |
| 16 | — | — |
| * Unele modele | ||
Mazda RX-8 (2011) – schema cutia de siguranțe
Anul producției: 2011.
Siguranță brichetă (priză de alimentare) în Mazda CX-3 (2017) este siguranța 1 în cutia de siguranțe partea șoferului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | MAIN | 120 | Pentru protecția tuturor circuitelor |
| 2 | HEATER | 40 | Încălzitor |
| 3 | AIR PUMP | 60 | Pompă aer |
| 4 | BTN | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Iluminare; Trapă *. |
| 5 | DEFOG | 50 | Dezaburitor lunetă spate |
| 6 | FAN 1 | 30 | Ventilator electric 1 |
| 7 | ABS / DSC | 40 | Sistem antiblocare roți (ABS);
DSC *. |
| 8 | ACC | 30 | Brichetă;
Oglindă cu reglaj electric; Priză accesorii; Sistem audio. |
| 9 | FAN 2 | 30 | Ventilator electric 2 |
| 10 | HEAD | 15 | Faruri de întâlnire *;
Spălător faruri *. |
| 11 | HEAD LOW R | 15 | Faruri de întâlnire (dreapta) |
| 12 | HEAD LOW L | 15 | Faruri de întâlnire (stânga) |
| 13 | DRL | 15 | DRL * (lumini de zi) |
| 14 | DSC | 30 | DSC * |
| 15 | SEAT WARM | 20 | Încălzitor scaune * |
| 16 | H / CLEAN | 20 | Spălător faruri * |
| 17 | R.FOG | – | – |
| 18 | FOG | 15 | Proiectoare de ceață* |
| 19 | A / C | 10 | Climatizare |
| 20 | IG | 40 | Pentru protecția diferitelor circuite |
| 21 | P.WIND 1 | 30 | Alimentare geam |
| 22 | IG KEY | 15 | Pentru protecția diferitelor circuite |
| 23 | STOP | 10 | Faruri stop |
| 24 | FUEL PUMP | 20 | Pompă combustibil |
| 25 | HORN | 15 | Claxon |
| 26 | HAZARD | 15 | Faruri de urgență;
Semnalizatoare. |
| 27 | ETV | 15 | Electrovalvă electrică de reducere |
| 28 | ST | 10 | Demaror |
| 29 | WIPER | 20 | Ștergător și spălător parbriz față |
| 30 | TCM | 15 | TCM * |
| 31 | ENGINE | 15 | Modul control motor;
Dispozitiv suplimentar de reținere; Sistem antiblocare roți (ABS); Servosterzo. |
| 32 | TAIL | 10 | Faruri spate;
Iluminare plăcuță; Lumini de poziție; Lumini de poziție față; Lumini de contur spate. |
| 33 | ILLUMI | 7,5 | Iluminare |
| 34 | EGI COMP1 | 15 | Sistem control motor |
| 35 | EGI COMP2 | 10 | Sistem control motor |
| 36 | EGI INJ | 15 | Injecție combustibil |
| 37 | P.WIND 2 | 20 | Alimentare geam |
| 38 | EPS | 60 | Servosterzo |
| * Unele modele | |||
Bloc siguranțe (partea șoferului)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | CIGAR | 15 | Brichetă |
| 2 | ACC | 7,5 | Sistem audio;
Control oglindă. |
| 3 | OUTLET | – | – |
| 4 | A / C | 7,5 | Climatizare |
| 5 | METER | 10 | Set indicatori |
| 6 | – | – | – |
| 7 | SPARE | – | – |
| 8 | SPARE | – | – |
| 9 | M.DEF | 10 | Dezaburitor oglindă * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 25 | Sistem audio
(model echipat cu Bose® Sound System) * |
| 12 | D.LOCK | 30 | Încuietori electrice ale ușilor;
Trapă *. |
| 13 | OUTLET | 15 | Priză accesoriu |
| 14 | ROOM | 15 | Iluminare interioară |
| 15 | SPARE | – | – |
| 16 | SPARE | – | – |
| * Unele modele | |||
Schema cutiei de siguranțe și relee – Mazda RX-8
Se referă la vehiculele produse în anii:
2012.

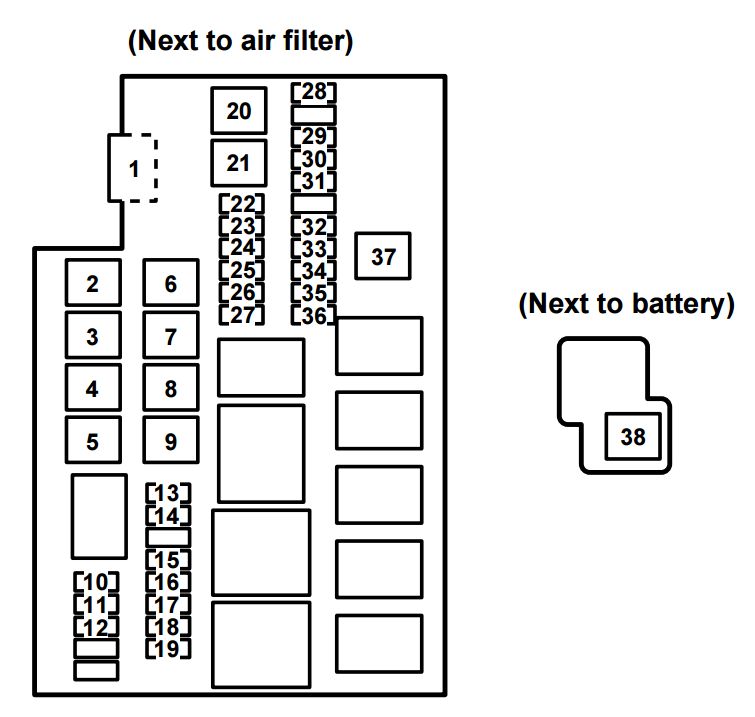

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 120 | Pentru protecția tuturor circuitelor |
| 2 | 40 | Încălzitor |
| 3 | 60 | Electrovalvă aer |
| 4 | 30 | Geamuri electrice;
Încuietori electrice ale ușilor; Iluminare; Trapă*. |
| 5 | 50 | Dezghețător lunetă spate |
| 6 | 30 | Ventilator electric 1 |
| 7 | 40 | Sistem antiblocare roți (ABS), DSC* |
| 8 | 30 | Brichetă;
Alimentare oglinzi; Presofuzie accesorii; Sistem audio. |
| 9 | 30 | Ventilator electric 2 |
| 10 | 15 | Faruri de întâlnire*;
Produs pentru curățarea farurilor*. |
| 11 | 15 | Faruri de drum (dreapta) |
| 12 | 15 | Faruri de drum (stânga) |
| 13 | 15 | DRL* (lumini de zi) |
| 14 | 30 | DSC* |
| 15 | 20 | Încălzire scaune* |
| 16 | 20 | Produs pentru curățarea farurilor* |
| 17 | — | — |
| 18 | 15 | Proiectoare de ceață* |
| 19 | 10 | Climatizare |
| 20 | 40 | Pentru protecția diverselor circuite |
| 21 | 30 | Alimentarea geamurilor |
| 22 | 15 | Pentru protecția diverselor circuite |
| 23 | 10 | Lumină de stop |
| 24 | 20 | Pompă combustibil |
| 25 | 15 | Claxon |
| 26 | 15 | Lumini de urgență;
Semnalizatoare. |
| 27 | 15 | Electrovalvă de limitare |
| 28 | 10 | Demaror |
| 29 | 20 | Ștergător și spălător parbriz față |
| 30 | 15 | TCM* |
| 31 | 15 | Sistem control motor;
Sistem menținere suplimentar; Sistem antiblocare roți (ABS); Servodirecție. |
| 32 | 10 | Lumini spate;
Iluminare număr; Lumini de parcare; Lumini de contur față laterale; Lumini de contur spate laterale. |
| 33 | 7,5 | Iluminare |
| 34 | 15 | Sistem control motor |
| 35 | 10 | Sistem control motor |
| 36 | 15 | Injecție combustibil |
| 37 | 20 | Alimentarea geamurilor |
| 38 | 60 | Servodirecție |
| * Unele modele | ||
Compartiment pasageri (partea șoferului)
| Mazda RX-8 | ||
| 1 | 15 | Brichetă |
| 2 | 7,5 | Sistem audio;
Alimentare pentru controlul oglinzilor laterale. |
| 3 | — | — |
| 4 | 7,5 | Climatizare |
| 5 | 10 | Bord instrumente |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Dezghețare oglinzi* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Sistem audio (model echipat cu sistem Bose® Sound System)* |
| 12 | 30 | Încuietori electrice ale ușilor;
Trapă*. |
| 13 | 15 | Presofuzie accesoriu |
| 14 | 15 | Lămpi interioare |
| 15 | — | — |
| 16 | — | — |
| * Unele modele | ||
