Chevrolet Lacetti (2004-2009) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Chevrolet Lacetti (2004–2009), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Chevrolet Lacetti – schema cutiei de siguranțe

Anul producției: 2004, 2005, 2006, 2007, 2008, 2009.

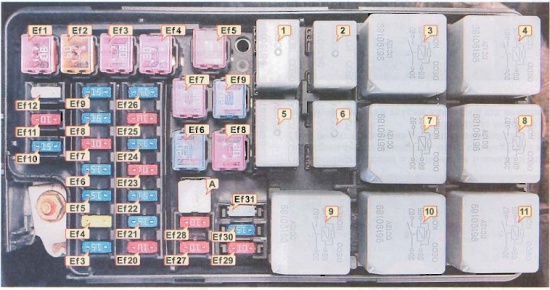

Compartiment motor

Cutia principală de siguranțe se află pe partea stângă, între bateria și rezervorul de expansiune al lichidului de răcire.

Comutatoare automate

Ef1 (30 A) – baterie principală (circuite F13-F16, F21-F24) .

Ef2 (60 A) – Sistem antiblocare roți (ABS) .
Vezi F11.

Ef3 (30 A) – ventilator încălzire
Vezi F7.

Ef4 (30 A) – aprindere (demaror, circuite F5-F8) .

Ef5 (30 A) – aprindere (circuite F1-F4, F9-F12, F17-F19) .

Ef6 (20 A) – ventilator sistem răcire (radiator) .

Ef7 (30 A) – încălzire lunetă spate.
Vezi F6.

Ef8 (30 A) – viteză mare ventilator răcire (radiator) .
Vezi Ef6.

Ef9 (20 A) – geamuri electrice în ușile față și spate dreapta .
Vezi F6.

Ef10 (15 A) – unitate de control electronică (ECU), bobine de aprindere, electrovalvă EGR .

Ef11 (10 A) – circuit principal releu, modul control motor (ECM) .

Ef12 (25 A) – faruri, dimensiuni.

Ef13 (15 A) – lumini de frână.

Ef14 (20 A) – geamuri electrice în ușa șoferului.
Vezi F6.

Ef15 (15 A) – faruri de drum.

Ef16 (15 A) – claxon, sirenă, comutator capăt cursă capotă.

Ef17 (10 A) – compresor climatizare.
Vezi F6.

Ef18 (15 A) – pompă combustibil.

Ef19 (15 A) – bord, oglinzi electrice rabatabile, lumini de cortizie individuale în habitaclu, iluminare comună plafon habitaclu, iluminare portbagaj, comutator capăt cursă poziție portbagaj .
Vezi F4.

Ef20 (10 A) – far stânga, lumini de poziție.

Ef21 (15 A) – unitate de control electronică (ECU), electrovalvă evacuare adsorbție, senzori concentrație oxigen, senzor fază, ventilator sistem răcire (radiator) .

Ef22 (15 A) – pompă combustibil, injectoare, electrovalvă EGR .

Ef23 (10 A) – becuri laterale pe partea stângă, lumină plăcuță înmatriculare, semnal avertizare .
Vezi Ef12.

Ef24 (15 A) – proiectoare de ceață.

Ef25 (10 A) – oglinzi laterale electrice .
Vezi F8.

Ef26 (15 A) – închidere centralizată .

Ef27 (10 A) – far dreapta, lumini de poziție .
Vezi Ef20.

Ef28 (10 A) – becuri laterale pe partea dreaptă, iluminare bord și consolă centrală, iluminare radio, ceas .

Ef29 (10 A) – rezervă;
Ef30 (15 A) – rezervă;
Ef31 (25 A) – rezervă.

Releu

• 1 – releu pentru iluminarea bordului și a consolei centrale .
• 2 – releu claxon .
  Vezi Ef16.
• 3 – releu principal aprindere .
  Controlează siguranța Ef5.
• 4 – releu faruri în faruri .
• 5 – releu lumini proiectoare de ceață .
  Vezi Ef24.
• 6 – ambreiaj compresor climatizare .
  Vezi F6.
• 7 – pompă combustibil, bobine de aprindere .
  Vezi Ef18.
• 8 – geamuri electrice .
• 9 – viteză mică ventilator (radiator) sistem răcire .
  Vezi Ef6.
• 10 – încălzire lunetă spate .
  Vezi F6.
• 11 – viteză mare ventilator (radiator) sistem răcire .
  Vezi Ef6.

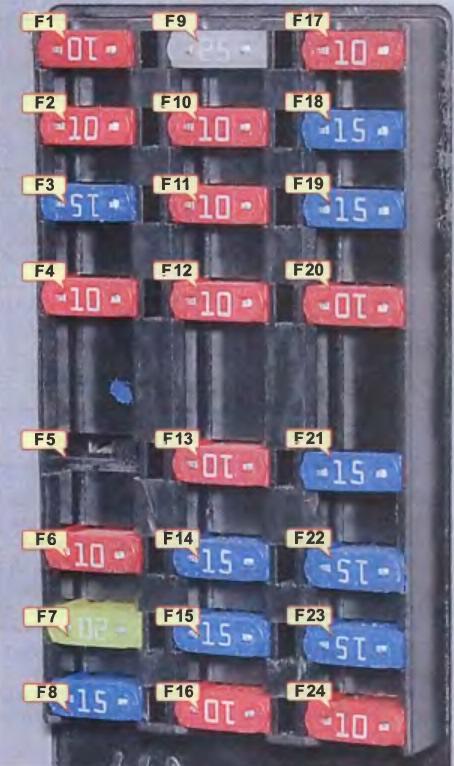

Habitaclu

Cutia de siguranțe

Se află pe partea stângă la capătul bordului.

Descriere

F1	10A – Modul control electronic al sistem airbag
F2	10A – Modul control electronic al motorului, modul control electronic al cutiei automate*, alternator, senzor de viteză al vehiculului
F3	15A – Comutator de urgență, semnalizatoare
F4	10А – Bord, grup electronic de aprindere automată a luminilor de poziție*, claxon, comutator semnal lumină de stop, controler electronic al volanului cu efort variabil*, comutator climatizare*
F5	Rezervă
F6	10А – Releu de aprindere al compresorului climatizării, releu de aprindere al încălzirii lunetei spate, releu de aprindere al geamurilor electrice, releu de aprindere al farurilor
F7	20А – Releu de aprindere al ventilatorului climatizării electrice, comutator climatizare, sistem climatizare *
F8	15A – Comutator oglinzi electrice, oglinzi rabatabile electric*, trapă electrică*
F9	25А – Motor reductoare al ștergătoarelor parbriz, comutator mod ștergătoare
F10	10А – Kit handsfree
F11	10A – Modul control Sistem antiblocare roți (ABS). Modul acționare ABS
F12	10А – Imobilizator, modul control electronic antifurt, senzor de ploaie

F13	10A – Controler cutie automată *
F14	15A – Comutator alarmă
F15	15A – Modul control antifurt electronic
F 16	10A – Conector diagnostic
F17	10A – Sistem audio, ceas
F18	15А – Priză suplimentară
F19	15A – Siguranță brichetă
F20	10A – Comutator lumini marșarier, selecție mod cutie automată *
F21	15А – Releu aprindere lumini spate proiectoare de ceață, releu dispozitive iluminare și comenzi, iluminare laterală
F22	15A – Ceas, climatizare*, comutator climatizare*
F23	15A – sistem audio
F24	10А – Imobilizator

Releu

Sunt montați pe un suport special situat sub bord, lângă pedale. Accesul la ei este extrem de dificil. Mai întâi trebuie să deschizi compartimentul pentru obiecte mici și să desurubezi două șuruburi cu o șurubelniță.

Ulterior, depășind rezistența a trei cleme, îndepărtăm acoperirea inferioară a bordului, eliberând-o de mecanismul de închidere al capotei și scoțând-o complet.

În spațiul care se deschide, trebuie să găsești suportul dorit.

Descriere

1. unitate de control a sistemului de protecție a bateriei;
2. comutator al semnalizatoarelor;
3. releu pentru aprinderea luminii de ceață din farurile spate;
4. releu de blocare a demarorului (pentru vehicule cu cutie automată).
