Mazda Premacy (1999-2005) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Mazda Premacy
Se referă la vehiculele produse în anii:
1999, 2000, 2001, 2002, 2003, 2004 și 2005.

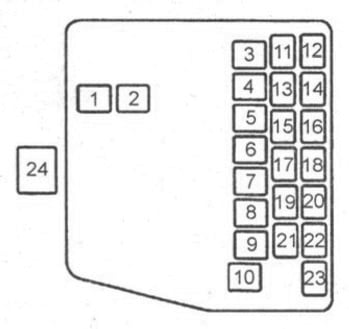

Cutia de siguranțe în compartiment motor
Se află pe partea stângă a compartimentului motor lângă baterie.
Descriere
| 1 | 40A – Încălzitor |
| 2 | 60A ABS – Sistem antiblocare roți (ABS) |
| 3 | 60A – Pentru protecția diferitelor circuite |
| 4 | 30A – Încălzitor suplimentar |
| 5 | 40A – Bujii incandescente (diesel) |
| 6 | rezervă |
| 7 | 30A – Motor ventilator răcire Electro |
| 8 | 40A – Iluminare interioară, încuietoare electrică a ușilor |
| 9 | 30A – Ventilator răcire suplimentar climatizare |
| 10 | 30A – Modul control motor |
| 11 | 10A – Climatizare |
| 12 | 10A – Semnal demaror |
| 13 | 15A – Semnal |
| 14 | 15A – Lumini de avarie |
| 15 | 15A – Dimensiuni |
| 16 | 7,5A – Pentru protecția diverselor circuite |
| 17 | 15A – Proiectoare de ceață |
| 18 | 15A – Lumină de ceață |
| 19 | 15A – Lumini de frână |
| 20 | 15A – Far dreapta |
| 21 | 15A – Far stânga |
| 22 | rezervă |
| 23 | 15A – Faruri |
| 24 | 100A – Siguranță principală, pentru protecția tuturor circuitelor |

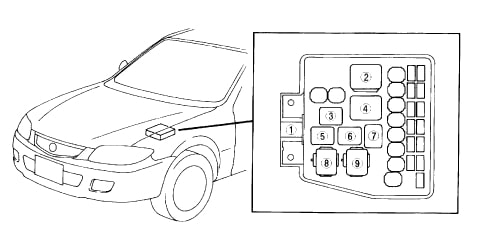

Relee
Descriere
- Siguranță principală
- Releu pompa combustibil – Releu pompa combustibil
- Releu A/C – Releu climatizare
- Releu principal – Releu principal
- Releu TNS – Dimensiuni releu
- Releu claxon – Releu semnal
- Releu faruri – Releu faruri
- Releu ventilator răcire – Releu ventilator răcire
- Releu condensator – Releu condensator climatizare

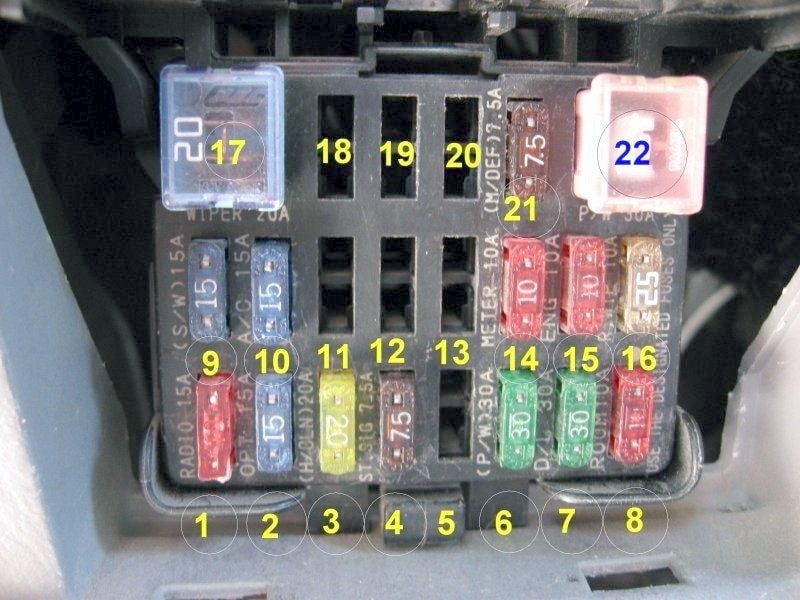

Cutia de siguranțe în partea pasagerului
Se află în partea inferioară a bordului.
Descriere
| 1 | 15A – Dispozitiv audio, lunetă încălzită, Brichetă |
| 2 | 15A – Priză suplimentară în portbagaj, sistem 100 V (opțiune) |
| 3 | 30A – Agent pentru curățarea farurilor |
| 4 | 7.5A – Demaror, aprindere |
| 5 | Gol |
| 6 | 30A – Ridicător geam |
| 7 | 30A – Închidere centralizată |
| 8 | 10A – Iluminare interioară și portbagaj, conector diagnostic OBD (sub panou), |
| 9 | 15A – Scaune încălzite |
| 10 | 15A – Climatizare, releu încălzire lunetă |
| 11 | Gol |
| 12 | rezervă |
| 13 | rezervă |
| 14 | 10A – Bord, conector diagnostic sub compartiment motor, semnalizatoare |
| 15 | 10A – Releu principal, unitate Sistem antiblocare roți (ABS), sistem de stabilizare a traiectoriei, SRS |
| 16 | 10A – Ștergător și spălător lunetă |
| 17 | 20A – Agent de curățare și pulverizator |
| 18 | rezervă |
| 19 | rezervă |
| 20 | rezervă |
| 21 | 7,5A – Oglinzi încălzite |
| 22 | 30A – Ridicătoare geamuri |
