Mazda 626 (1991-2001) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda 626 (1991-2001), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Mazda 626 (1991-1997) – schema siguranței
Anul producției: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Siguranță brichetă (priză de alimentare) în Mazda MPV LW (1999-2006) este siguranța 26 în cutia de siguranțe
Cutia de siguranțe în compartiment motor
| Poziție | Descriere | Valoare siguranță [A] | Component protejat |
| 1 | TESTA | 30 | Lumini de zi (DRL) |
| 2 | DEFOG | 40 | Dezgheț lunetă spate |
| 3 | EGI INJ | 30 | Sistem de încărcare Sistem control motor Sistem control EC-AT (FS) Sistem aprindere ATX (FS) Sistem control combustibil ATX (FS) Sistem control combustibil (KL) Sistem aprindere (KL) |
| 4 | PRINCIPALE | 40 | Comutator aprindere (număr siguranță: 5, 6, 8, 10, 11, 13 (cutia de siguranțe în partea pasagerului)) |
| 6 | BTN | 60 | Număr siguranță: 11 Număr siguranță: 1, 2, 3, 7, 9 (cutia de siguranțe în partea pasagerului) |
| 7 | ABS | 60 | Sistem antiblocare roți (ABS) |
| 8 | VENTILATORE DI RAFFREDDAMENTO | 30 | Sistem ventilator răcire |
| 9 | RISCALDATORE | 40 | Încălzitor și climatizare |
| 10 | CLIMATIZZAZIONE | 30 | Sistem ventilator condensator |
| 11 | CODA | 15 | Faruri spate Lumini de poziție Iluminare plăcuță Faruri laterale față Faruri laterale spate Iluminare compartiment portbagaj |
| 12 | * |
| 13 | CEAȚĂ | 15 | Proiectoare de ceață față |
| 14 | * | ||
| Releu | |||
| R1 | Releu de întrerupere al demarorului Releu de nivel înalt al farului | ||
| R2 | Releu principal | ||
| R3 | Releu al pompei combustibil | ||
| R4 | Releu al claxonului | ||
| R5 | Releu al farurilor de zi (DRL) | ||
| R6 | Releu al ventilatorului răcire nr. 3 | ||
| R7 | Releu al ventilatorului răcire nr. 2 | ||
| R8 | Releu al ventilatorului răcire nr. 1 | ||
| R9 | Releu al climatizatorului | ||
| R10 | Releu al climatizatorului | ||
Cutia de siguranțe în partea pasagerului
| Poziție | Descriere | Valoare siguranță [A] | Component protejat |
| 1 | FRÂNĂ | 20 | Lumini de frână Lumini de frână înalte Semnale acustice Cruise Control Sistem blocare cutie |
| 2 | CAMERĂ | 15 | Lumini de curtoazie Lumini Vanity Oglindă Lumini portbagaj Iluminare Audio Sistem închidere centralizată închidere centralizată (cu închidere centralizată controlată de la distanță) Antenă sistem antifurt Sistem procesare centrală Instrument Cluster Modul control EC-AT Spot Lights Iluminare interioară Iluminare cheie aprindere Modul control motor Sistem aprindere |
| 3 | ÎNCHIDERE | 30 | Încuietori electrice uși Încuietori electrice uși (cu sistem acces fără cheie) |
| 4 | RADIO | 15 | Sistem audio Alimentare antenă Brichetă Alimentare oglinzi exterioare |
| 5 | TRAPĂ | 15 | Trapă glisantă |
| 6 | CURBĂ | 15 | Lumini semnalizare și lumini de urgență Sistem airbag |
| 7 | SCAUN ELECTRIC | 30 | Scaun electric |
| 8 | METRU | 15 | Lumini de urgență Data Link Connector Instrument Cluster Modul control EC-AT sistem antifurt Sistem procesare centrală alimentare antenă Cruise Control Sistem blocare cutie Modul control motor (FS) ATX Sistem aprindere (FS) |
| 9 | RESPECTAȚI | 15 | Lumini de urgență semnalizare și pericol |
| 10 | MOTOR | 15 | Modul control motor MTX Modul control combustibil (FS) Sistem aprindere Sistem pornire Sistem modul control EC-AT (FS) Ventilator răcire lichid Încălzire și climatizare sistem frână anti blocare Sistem airbag lunetă spate |
| 11 | GEAM ELECTRIC | 30 | Geamuri electrice |
| 12 | SPĂLĂTOR FARURI | 20 | Spălător faruri |
| 13 | ȘTERGĂTOR PARBRIZ | 20 | Ștergător parbriz și pulverizator Încălzitor și climatizare Sistem motor ventilator condensator Lumini de zi (DRL) Modul control motor (FS) Modul control EC-AT (FS) Sistem aprindere (FS) |
| 14 | ȘTERGĂTOR SPATE | 20 | Ștergător spate și pulverizator |
| 15 | DE REZERVĂ | 15 | De rezervă |
Releu
FS
KL
| Număr | Releu |
| R1 | Releu motor ventilator |
| R2 | Releu faruri |
| R3 | Releu dezgheț lunetă spate |
| R4 | Releu TNS |
| R5 | Releu presiune înaltă motor ventilator condensator nr. 2 |
| R6 | Releu presiune joasă motor ventilator condensator |
| R7 | Releu presiune înaltă motor ventilator condensator nr. 1 |

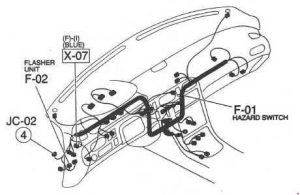

Unitate Flasher
626
Mazda 626 (1997-2002) – schema cutiei de siguranțe
Anul producției: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Mazda 626 (1997-2002) este siguranța 19 în cutia de siguranțe din habitaclu.

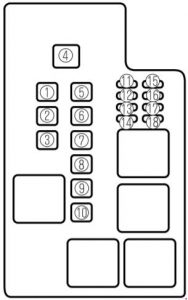

Cutia de siguranțe în compartiment motor
Mazda 626 – schema cutiei de siguranțe – compartiment motor
| Nr | Descriere | Amp [A] | Descriere |
| 1 | EGI INJ | 30 | Sistem injectie combustibil |
| 2 | DEFOG | 40 | Dezgheț lunetă spate |
| 3 | – | – | – |
| 4 | MAIN | 100 | Pentru protecția tuturor circuitelor |
| 5 | IG KEY | 30 | RADIO, TETTUCCIO APRIBILE, FRECCIA,
CONTOR, MOTOR, GEAM ELECTRIC, ȘTERGĂTOR PARBRIZ; Sistem aprindere |
| 6 | HEATER | 40 | Încălzitor, climatizare |
| 7 | BTN | 40 | FRECCIA, STOP, INTERIOR,
ÎNCHIDERE PORTIERĂ, URGENȚĂ, SCAUN ELECTRIC |
| 8 | COOLING FAN | 30 | Ventilator răcire |
| 9 | AD FAN | 30 | Ventilator suplimentar |
| 10 | (ABS) | 60 | Sistem antiblocare roți (ABS) |
| 11 | TAIL | 15 | Lumini spate;
Lumini de poziție; Iluminare bord; Iluminare număr înmatriculare; Iluminare întrerupătoare. |
| 12 | HORN | 15 | Claxon |
| 13 | (ABS) | 20 | Sistem antiblocare roți (ABS) |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Far (stânga) |
| 17 | H / LR | 15 | Far (dreapta) |
| 18 | (ABS) | 20 | Sistem antiblocare roți (ABS) |

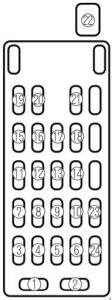

Cutia de siguranțe în habitaclu
Mazda 626 – schema cutiei de siguranțe – habitaclu
| Nr | Descriere | Amp [A] | Descriere |
| 1 | AUDIO | 15 | Sistem audio |
| 2 | ROOM | 15 | Iluminare interioară;
Iluminare portbagaj. |
| 3 | S.ROOF | 15 | Trapă |
| 4 | METER | 10 | Indicatoare;
Lumini marșarier. |
| 5 | D.LOCK | 30 | Încuietori electrice ale ușilor |
| 6 | HAZARD | 15 | Lumini de avarie |
| 7 | A/B&ABS | 10 | Sistem airbag;
Sistem antiblocare roți (ABS) în timpul frânării. |
| 8 | – | – | – |
| 9 | A / C | 10 | Climatizare |
| 10 | – | – | – |
| 11 | TURN | 10 | Semnalizatoare |
| 12 | ȘTERGĂTOR | 20 | Ștergătoare și spălătoare parbriz |
| 13 | P.WIND | 30 | Geamuri electrice |
| 14 | – | – | – |
| 15 | RADIO | 15 | Sistem audio;
Priză; Oglindă exterioară. |
| 16 | ENGINE | 10 | Sistem control motor |
| 17 | ILLUMI | 10 | Lumini spate;
Iluminare număr; Lumini de poziție; Iluminare bord. |
| 18 | STOP | 15 | Lumini de frână;
Claxon; Pilot automat. |
| 19 | CIGAR | 15 | Priză accesoriu;
Ceas; Radio; Oglindă exterioară. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Scaun electric |
| 23 | M.DEF | 15 | Dezgheț oglindă |
| 24 | P.POINT | 15 | Punct de alimentare |
Mazda 626 (2000-2001) – schema cutiei de siguranțe
Anul producției: 2000, 2001.
Siguranță brichetă (priză de alimentare) în Mazda MPV LW (1999-2006) este siguranța 19 în cutia de siguranțe (panoul partea șoferului).
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | EGI INJ | 30 | Sistem de injecție combustibil |
| 2 | DEFOG | 40 | Dezgheț lunetă spate |
| 3 | – | – | – |
| 4 | MAIN | 100 | Pentru protecția tuturor circuitelor |
| 5 | IG KEY | 30 | Siguranțe RADIO, TETTUCCIO APRIBILE*, SEMNALIZATOR,
CONTAMISURE, MOTOR, GEAMURI ELECTRICE*, ȘTERGĂTORI; Sistem de aprindere. |
| 6 | HEATER | 40 | Încălzitor;
Climatizare *. |
| 7 | BTN | 40 | Siguranțe TAIL, STOP, ROOM,
REZERVOR UȘĂ, PERICOL, SCAUN ELECTRIC*. |
| 8 | COOLING FAN | 30 | Ventilator răcire |
| 9 | AD FAN | 30 | Ventilator suplimentar * |
| 10 | (ABS) | 60 | Sistem antiblocare roți (ABS)* |
| 11 | TAIL | 15 | Lumini spate;
Lumini de poziție; Iluminare bord; Iluminare număr de înmatriculare; Iluminare întrerupătoare. |
| 12 | HORN | 15 | Claxon |
| 13 | (ABS) | 20 | Sistem antiblocare roți (ABS)* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Semnal demaror |
| 16 | H / LL | 15 | Far (stânga) |
| 17 | H / LR | 15 | Far (dreapta) |
| 18 | (ABS) | 20 | Sistem antiblocare roți (ABS)* |
| * – unele modele | |||
Cutia de siguranțe (partea șoferului)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | AUDIO | 15 | Sistem audio* |
| 2 | ROOM | 15 | Iluminare interioară;
Iluminare portbagaj. |
| 3 | S/ROOF | 15 | Trapă * |
| 4 | METER | 10 | Indicatori;
Lumini de mers înapoi. |
| 5 | D.LOCK | 30 | Închidere electrică a ușilor * |
| 6 | HAZARD | 15 | Lumini de avarie |
| 7 | A/B&ABS | 10 | Sistem airbag;
Sistem antiblocare roți (ABS) *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Climatizare* |
| 10 | – | – | – |
| 11 | TURN | 10 | Semnalizatoare |
| 12 | WIPER | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 13 | P.WIND | 30 | Geamuri electrice * |
| 14 | – | – | – |
| 15 | RADIO | 15 | Sistem audio;
Priză; Oglindă exterioară. |
| 16 | ENGINE | 10 | Sistem control motor |
| 17 | ILLUMI | 10 | Lumini spate;
Iluminare plăcuță; Lumini de poziție; Iluminare bord. |
| 18 | STOP | 15 | Lumini frână;
Claxon; Regulator de viteză *. |
| 19 | CIGAR | 15 | Priză accesoriu;
Ceas *; Radio *; Oglindă exterioară; Brichetă. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Scaun electric * |
| 23 | M.DEF | 15 | Dezgheț oglindă * |
| 24 | P.POINT | 15 | Punct de alimentare |
| * – unele modele | |||
