Fiat Marea (1996-2003) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Marea (1996-2003), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Marea – schema panoului cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranța numărul F7 este responsabilă pentru brichetă în Fiat Marea în cutia de siguranțe a bordului.

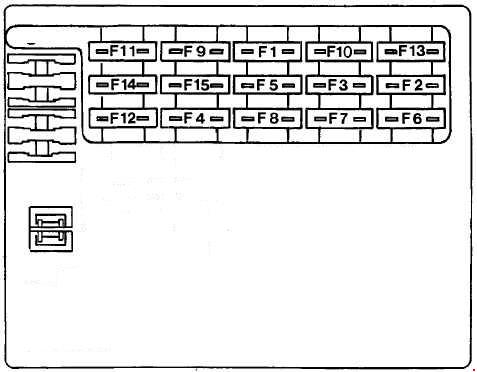

Cutia de siguranțe a bordului (nr. 1)
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Lumini de stop;Lumină de stop suplimentară;
Semnalizator; Alimentare instrumente. |
| 2 | 10 | Lumină față dreapta;Lumină spate stânga;
Iluminare plăcuță dreapta; Iluminare radio; Reglare iluminare bord; Martor lumini laterale; Iluminare brichetă; Iluminare panou comenzi; Iluminare comandă cutie automată; Iluminare radio telefon; Control încălzire/climatizare lumină. |
| 3 | 10 | Lumină poziție față stânga;Lumină poziție spate dreapta;
Iluminare plăcuță stânga; Iluminare comandă oglinzi. |
| 4 | 10 | Far drept faruri de întâlnire |
| 5 | 10 | Far faruri de întâlnire stânga;Regulator unghi faruri;
Activare spălător faruri. |
| 6 | 10 | Far drept faruri de drum |
| 7 | 10 | Lumini faruri de drum stângi;Martor avertizare lumini faruri de drum. |
| 8 | 20 | Închidere centralizată;Iluminare portbagaj. |
| 9 | 10 | Lumini de urgență |
| 10 | 10 | Iluminare interior (față și spate);Alimentare instrumente;
Recepție telecomandă și alimentare centrală alarmă; Alimentare radiotelefon. |
| 11 | 30 | Geam spate încălzit;Dezghețare oglinzi. |
| 12 | 30 | Motor ventilator climatizare habitaclu (climatizare);Controler climatizare. |
| 13 | 20 | Claxon |
| 14 | 20 | Ștergător parbriz față;Ștergător parbriz spate;
Spălător geam față/spate; Activare spălător faruri. |
| 15 | 20 | Unitate control climatizare;Motor ventilator interior vehicul (cu încălzitor). |

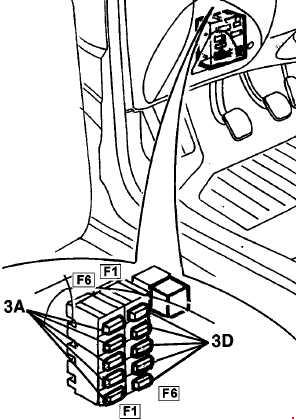

Panoul cutiei de siguranțe de pe bord (nr. 2)
| Număr | Amperaj [A] | Descriere |
| 3A | ||
| 1 | 7,5 | Memorie injecție și CODICE |
| 2 | 7,5 | Compresor și climatizare |
| 3 | 10 | Sistem antiblocare roți (ABS) |
| 4 | 7,5 | Injecție și CODICE |
| 5 | 20 | Spălător faruri |
| 6 | 7,5 | Servicii activate de aprindere (15/54) |
| 3D | ||
| 1 | 7,5 | Servicii activate de aprindere (INT) |
| 2 | 15 | Proiectoare de ceață |
| 3 | 25 | Geamuri electrice scaun spate |
| 4 | 25 | Geamuri electrice față |
| 5 | 30 | Panoramic; Scaune;
Brichetă pentru trabucuri. |
| 6 | 10 | Sistem airbag |

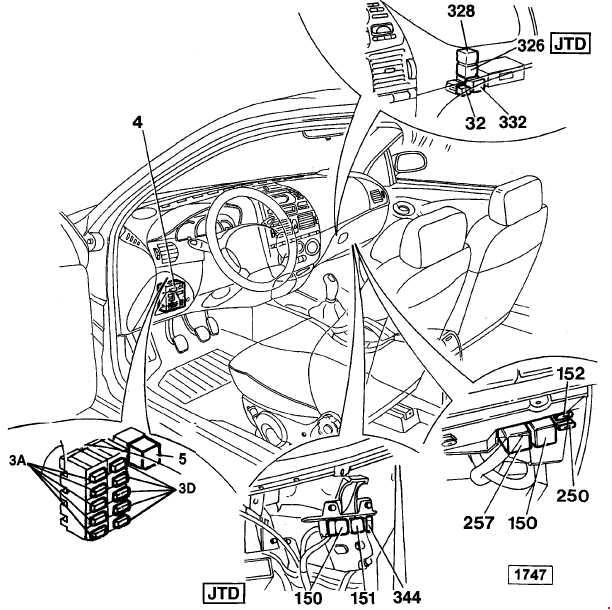

Poziția releelor și a siguranțelor în vehicul (habitaclu)
| Număr | Poziție |
| 3A/D | Cutia de siguranțe suplimentară |
| 4 | Unitate de conexiune |
| 5 | Alimentare releu lumini de întâlnire |
| 32 | Releu control proiectoare de ceață |
| 150 | Releu control sistem injecție (1747) (JTD) |
| 151 | Releu de control senzor de oxigen pentru pompă combustibil și injectoare |
| 152 | Siguranță de protecție sistem injecție (1747) (JTD) |
| 250 | Siguranță de protecție pompă combustibil (1747) |
| 257 | Releu de control pompă combustibil (1747) |
| 326 | Unitate de control încălzitor suplimentar |
| 328 | Releu lumini de avarie |
| 332 | Releu de putere activat de aprindere |
| 344 | Siguranță tj. (JTD) |

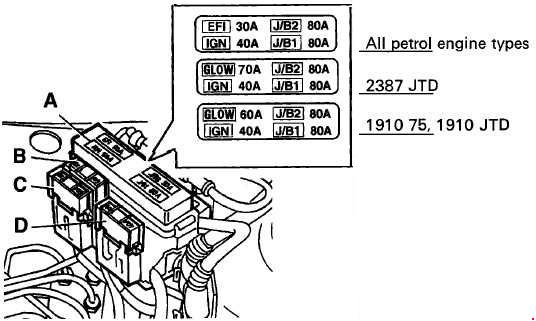

Cutia de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| EFI | 30 | Motor pe benzină:Injecție electronică |
| GLOW | 60 | 1910 75, 1910 JTD:Ștecăr |
| 70 | 2387 JTD:Ștecăr | |
| IGN | 40 | Cheie de aprindere |
| J/B1 | 80 | Alimentare principală |
| J/B2 | 60 | Motor pe benzină:Alimentare principală |
| 80 | Motor diesel:Alimentare principală | |
| B | 30 | Motor pe benzină fără climatizare:Ventilator |
| 40 | Motor 1242, 1581, 1747 actualizat. 99 cu climatizare, JTD, 1910 TD 75:Ventilator | |
| 50 | Motor 1747, 1998 cu climatizare:Ventilator | |
| C | 60 | Sistem antiblocare roți (ABS) |
| D | 40 | Al doilea ventilator (TD) |
| E | 30 | Injecție electronică (JTD) |

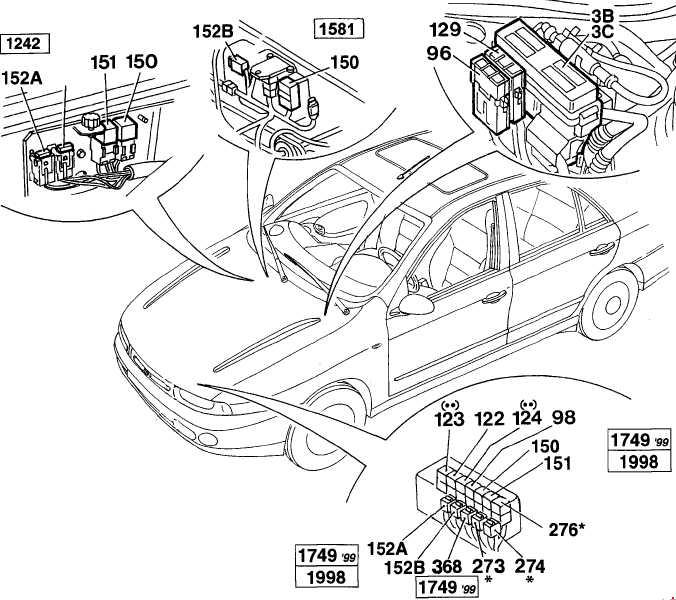

Poziția releelor și a siguranțelor în vehicul (capotă – tipuri de motoare pe benzină)
| Număr | Poziție |
| 3B-3C | Cutia de siguranțe alimentare |
| 96 | Siguranță alimentare care protejează Sistem antiblocare roți (ABS) |
| 98 | Funcție intermitentă ștergător faruri |
| 122 | Releu viteză mică ventilator răcire motor |
| 123 | Ceas rapid ventilator răcire motor |
| 124 | Releu control compresor climatizare |
| 129 | Siguranță alimentare care protejează ventilator răcire motor |
| 150 | Alimentare releu sistem injecție |
| 151 | Releu control sondă lambda pentru pompă combustibil și injectoare |
| 152 | Siguranță protecție sistem injecție |
| 152A | Siguranță protecție sistem injecție |
| 152B | Siguranță protecție sistem injecție |
| 273 | Siguranță protecție sistem cutie automată |
| 274 | Siguranță protecție sistem cutie automată |
| 276 | Releu activare demaror |
| 368 | Diodă releu pentru control sistem injecție |

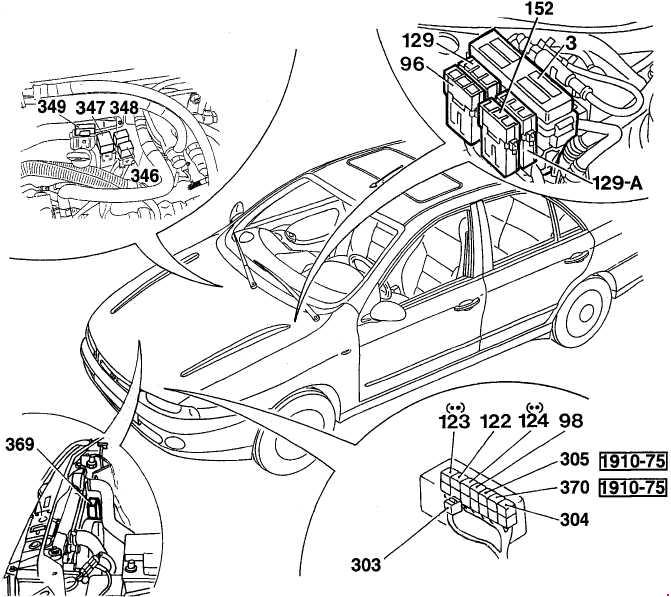

Poziția releelor și a siguranțelor în vehicul (capotă – tipuri de motoare diesel)
| Număr | Poziție |
| 3A/D | Cutia de siguranțe suplimentară |
| 4 | Unitate de conexiune |
| 5 | Alimentare releu lumini de întâlnire 32 Releu control lumini proiectoare de ceață |
| 150 | Releu control sistem injecție (1747) (JTD) |
| 151 | Releu de control senzor lambda pentru pompă combustibil și injectoare |
| 152 | Siguranță protecție sistem injecție (1747) (JTD) |
| 250 | Siguranță protecție pompă combustibil (1747) |
| 257 | Releu de control pompă combustibil (1747) |
| 326 | Unitate control încălzitor suplimentar |
| 328 | Releu lumini de avarie |
| 332 | Releu de putere activat de aprindere. |
| 344 | Siguranță tj. (JTD) |
