Mazda CX-8 (2018-…) – cutia de siguranțe
Mazda CX-8 (2018-…) – schema cutiei de siguranțe
Anul producției: 2018.
Siguranțele brichetei (priza de alimentare) în Mazda CX-8 sunt # 54 “OUTLET” în cutia de siguranțe din compartiment motor și siguranțele # 9 “F.OUTLET”, # 11 “R.OUTLET1” în cutia de siguranțe din habitaclu.
Poziția cutiei de siguranțe
Cutia de siguranțe din habitaclu
Dacă sistemul electric nu funcționează, verifică mai întâi siguranțele din panoul lateral stâng al vehiculului.
Cutia de siguranțe din compartiment motor
Dacă farurile sau alte elemente electrice nu funcționează și siguranțele din habitaclu sunt normale, verifică bloc siguranțe sub capotă.
Schemele cutiei de siguranțe
2018

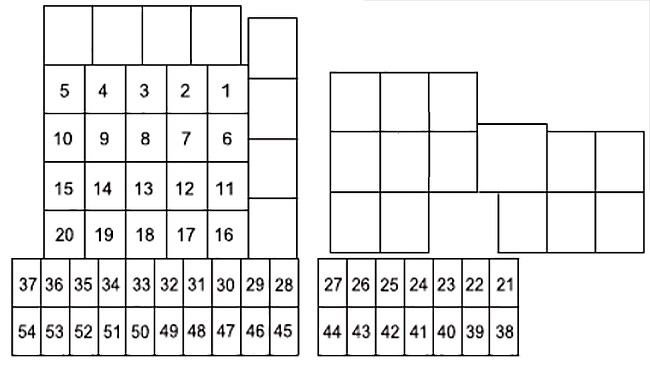

Compartiment motor
Atribuirea siguranțelor în compartiment motor (2018)
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperi [A] | Descriere |
| Nr | Nume | Amperi [A] | Descriere |
| 1 | CABIN.+B | 50 A | Pentru protecția diverselor circuite |
| 2 | IG2 | 30 A | Pentru protecția diverselor circuite |
| 3 | INJECTOR ENG.SUB |
30 A | – |
| 4 | SCR1 EWT |
20 A | – |
| 5 | P. WINDOW1 | 30 A | – |
| 6 | R.HEATER | 20 A | Climatizare |
| 7 | ADD FAN DE | 40 A | Ventilator răcire |
| 8 | WIPER.DEI | 20 A | – |
| 9 | DEFOG | 40 A | Dezghețător lunetă spate |
| 10 | DCDC DE | 40 A | Pentru protecția diverselor circuite |
| 11 | EPB R | 20 A | Frână electrică de parcare (EPB) (RH) |
| 12 | EPB L. | 20 A | Frână electrică de parcare (EPB) (LH) |
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| 13 | AUDIO DCDC REG |
30 A | – |
| 14 | FAN GE | 30 A | – |
| 15 | ENG.MAIN | 40 A | Sistem control motor |
| 16 | ABS / DSC M | 50 A | Sistem antiblocare roți (ABS);
Sistem control dinamic al stabilității. |
| 17 | FAN DE | 40 A | Ventilator răcire |
| 18 | WIPER | 20 A | Ștergător și spălător parbriz față |
| 19 | HEATER | 40 A | Climatizare |
| 20 | ADD FAN GE | 30 A | – |
| 21 | ENGINE.IG1 | 7,5 A | Sistem control motor |
| 22 | C / U IG1 | 15 A | Pentru protecția diverselor circuite |
| 23 | AUDIO2 | 7,5 A | Sistem audio |
| 24 | METER2 | 7,5 A | Instrumentație |
| 25 | ENGINE3 | 15 A | Sistem control motor |
| 26 | ENGINE2 | 15 A | Sistem control motor |
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperi [A] | Descriere |
| 27 | ENGINE1 | 15 A | Sistem control motor |
| 28 | AT | 15 A | Sistem control punte motor;
Comutator aprindere. |
| 29 | H / CLEAN | 20 A | – |
| 30 | A / C | 7,5 A | Climatizare |
| 31 | AT PUMP | 15 A | Sistem control punte motor |
| 32 | HORN | 15 A | Claxon |
| 33 | R.WIPER | 15 A | Ștergător lunetă scaun spate |
| 34 | H / L HI | 20 A | Faruri de drum |
| 35 | ST. HEATER | 15 A | Volan încălzit |
| 36 | FOG | 15 A | Proiectoare de ceață |
| 37 | ENG + B | 7,5 A | Sistem control motor |
| 38 | H / L LOW L | 15 A | Faruri de întâlnire (stânga) |
| 39 | ENGINE4 | 15 A | – |
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| 40 | – | – | – |
| 41 | METER1 | 10 A | Instrumentație |
| 42 | SRS1 | 7,5 A | Sistem airbag |
| 43 | BOSE | 25 A | Model echipat cu Bose Sound System |
| 44 | AUDIO1 | 15 A | Sistem audio |
| 45 | ABS / DSC S. | 30 A | Sistem antiblocare roți (ABS);
Sistem control dinamic stabilitate. |
| 46 | FUEL PUMP | 15 A | – |
| 47 | FUEL WARM | 25 A | Încălzitor combustibil |
| 48 | TAIL | 15 A | Lumini spate;
Iluminare plăcuță înmatriculare. |
| 49 | SCR2 FUEL PUMP2 |
25 A | – |
| 50 | HAZARD | 25 A | Lumini de urgență;
Semnalizator/Semnalizatoare; Lumini spate; Lumini de poziție. |
| 51 | H / LOW R | 15 A | Faruri de întâlnire (dreapta) |
| 52 | OUTLET | 25 A | Priză accesoriu |
| 53 | STOP | 10 A | Lumini de stop |
| 54 | ROOM | 15 A | Pentru protecția mai multor circuite |
Habitaclu
Alocarea siguranțelor în habitaclu (2018)
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperi [A] | Descriere |
| 1 | P.SEAT D | 30 A | Scaune electrice |
| 2 | P.WINDOW3 | 30 A | Geamuri controlate electric |
| 3 | R.OUTLET3 | 15 A | Gol |
| 4 | P.WINDOW2 | 25 A | Geamuri controlate electric |
| 5 | ESCL | 15 A | Bloc electronic al volanului |
| 6 | D.LOCK | 25 A | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 A | Încălzitor scaun |
| 8 | SUNROOF | 10 A | Gol |
| 9 | F.OUTLET | 15 A | Priză accesoriu |
| 10 | MIRROR | 7,5 A | Control oglinzi |
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| 11 | R.OUTLET1 | 15 A | Priză accesoriu |
| 12 | SCR3 | 15 A | – |
| 13 | SCR4 | 15 A | – |
| 14 | R.OUTLET2 | 15 A | – |
| 15 | USB | 7,5 A | Priză alimentare USB |
| 16 | PLG | 20 A | Hayon ridicabil electric |
| 17 | M.DEF | 7,5 A | Dezghețător oglinzi |
| 18 | R.SEAT W | 20 A | Încălzitor scaun |
| 19 | – | – | – |
| 20 | AT IND | 7,5 A | Indicator schimbare treaptă cutie automată |
| 21 | P.SEAT P | 30 A | Scaun electric |
