Mazda CX-9 (2007-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda CX-9 (2007-2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
Mazda CX-9 (2007-2010) – schema siguranțelor
Anul producției: 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Mazda CX-7 (2007-2008) este siguranța 1 și 2 în panoul siguranțe
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | MAIN | 150 | Pentru protecția tuturor circuitelor |
| 2 | ENGINE | 20 | Sistem de control al grupului propulsor |
| 3 | R HEATER | 40 | Încălzitor |
| 4 | P.SEAT R | 30 | Scaun electric (dreapta) * |
| 5 | HEATER | 50 | Încălzitor |
| 6 | IGKEY2 | 40 | Pentru protecția diverselor circuite |
| 7 | FAN1 | 30 * | Ventilator răcire |
| 40 * | |||
| 8 | P.SEAT L | 40 | Scaun electric (stânga) * |
| 9 | DEFOG | 30 | Dezgheț lunetă spate |
| 10 | BTN | 40 | Pentru protecția diverselor circuite |
| 11 | FUEL PUMP | 30 | Pompă combustibil |
| 12 | IGKEY1 | 30 | Pentru protecția diverselor circuite |
| 13 | FOG | 15 | Proiectoare de ceață* |
| 14 | ABS (SOL) | 30 | Electrovalvă Sistem antiblocare roți (ABS) |
| 15 | D / L | 25 | Încuietori electrice ale ușilor |
| 16 | ROOM | 15 | Lumină interior |
| 17 | CTR OUTLET | 15 | Priză accesoriu (centru) |
| 18 | OUTLET RR | 15 | Priză accesoriu (spate) |
| 19 | AC PWR | 15 | Trapă*;
Invertor DC / AC. |
| 20 | S.WARM | 15 | Încălzitor scaun * |
| 21 | A / C MAG | 10 | Climatizare |
| 22 | BOSE | 25 | Sistem audio
(model echipat cu Bose® Sound System) * |
| 23 | FAN2 | 30 * | Ventilator răcire |
| 40 * | |||
| 24 | ABS | 50 | Sistem antiblocare roți (ABS) |
| 25 | IG COIL | 25 | Sistem aprindere |
| 26 | H / L LOW L | 15 | Far stânga (faruri de întâlnire) |
| 27 | H / LOW R | 15 | Far dreapta (faruri de întâlnire) |
| 28 | H / L HIGH | 20 | Far înalt (faruri de drum) |
| 29 | HAZARD | 15 | Lumini de urgență |
| 30 | ENG + B | 10 | PCM |
| 31 | HORN | 15 | Claxon |
| 32 | STOP | 7,5 | Lumină de stop |
| 33 | EGI INJ | 10 | Sistem control motor |
| 34 | ENG BAR | 20 | Senzor debit aer;
Supapă control EGR. |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Unele modele | |||
Bloc releu (compartiment motor) *
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | INJ | 7,5 | Injectoare |
| 2 | – | – | – |
| 3 | – | – | – |
Bloc siguranțe (cuiul portobjete)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | OUTLET FR | 15 | Priză accesoriu (față) |
| 2 | MIRROR | 7,5 | Oglindă control putere |
| 3 | – | – | – |
| 4 | METER | 10 | Set indicatori |
| 5 | SAS | 7,5 | Sistem antiblocare roți (ABS);
Sistem airbag. |
| 6 | ENG.IGA | 7,5 | Sistem control motor |
| 7 | STA | 7,5 | Sistem aprindere |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Climatizare |
| 10 | R.WIPER | 15 | Perie și ștergător lunetă spate |
| 11 | – | – | – |
| 12 | P.LIFT GATE | 20 | Ușă spate electrică * |
| 13 | SUNROOF | 15 | Trapă * |
| 14 | AUDIO | 10 | Sistem audio |
| 15 | M.DEF | 10 | Dezgheț oglindă * |
| 16 | – | – | – |
| 17 | TAIL | 10 | Lumini spate |
| 18 | ILLUMI | 10 | Iluminare bord |
| 19 | INJ | 7,5 | Injectoare |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | WIPER | 30 | Perie și ștergător parbriz față |
| 24 | P.WIND | 30 | Geamuri electrice |
| * Unele modele | |||
Mazda CX-9 (2011) – schema cutiei de siguranțe
Anul producției: 2011.
Siguranță brichetă (priză de alimentare) în Mazda CX-9 (2011) este siguranța 1 și 17 în bloc siguranțe, respectiv în compartiment motor și în compartimentul portbagajului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | MAIN | 150 | Pentru protecția tuturor circuitelor |
| 2 | ENGINE | 20 | Sistem de control al grupului propulsor |
| 3 | R HEATER | 40 | Încălzitor |
| 4 | P.SEAT R | 30 | Scaun electric (dreapta) * |
| 5 | HEATER | 50 | Încălzitor |
| 6 | IGKEY2 | 40 | Pentru protecția diverselor circuite |
| 7 | FAN1 | 30 * | Ventilator răcire |
| 40 * | |||
| 8 | P.SEAT L | 40 | Scaun electric (stânga) * |
| 9 | DEFOG | 30 | Dezgheț lunetă spate |
| 10 | BTN | 40 | Pentru protecția diverselor circuite |
| 11 | FUEL PUMP | 30 | Pompă combustibil |
| 12 | IGKEY1 | 30 | Pentru protecția diverselor circuite |
| 13 | FOG | 15 | Proiectoare de ceață* |
| 14 | ABS (SOL) | 30 | Electrovalvă Sistem antiblocare roți (ABS) |
| 15 | D / L | 25 | Încuietori electrice ale ușilor |
| 16 | ROOM | 15 | Lumină interior |
| 17 | CTR OUTLET | 15 | Priză accesoriu (centru) |
| 18 | OUTLET RR | 15 | Presa accesoriu (spate) |
| 19 | AC PWR | 15 | Trapă *;
Invertor DC / AC *. |
| 20 | S.WARM | 15 | Încălzitor scaun * |
| 21 | A / C MAG | 10 | Climatizare |
| 22 | BOSE | 25 | Sistem audio
(model echipat cu Bose® Sound System) * |
| 23 | FAN2 | 30 * | Ventilator răcire |
| 40 * | |||
| 24 | ABS | 50 | Sistem antiblocare roți (ABS) |
| 25 | IG COIL | 25 | Sistem control motor |
| 26 | H / L LOW L | 15 | Far stânga (faruri de întâlnire) |
| 27 | H / LOW R | 15 | Far dreapta (faruri de întâlnire) |
| 28 | H / L HIGH | 20 | Far înalt (faruri de drum) |
| 29 | HAZARD | 15 | Lumini de urgență |
| 30 | ENG + B | 10 | PCM |
| 31 | HORN | 15 | Claxon |
| 32 | STOP | 7,5 | Lumină de stop |
| 33 | EGI INJ | 10 | Sistem control motor |
| 34 | ENG BAR | 20 | Sistem control motor |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Unele modele | |||
Tablou relee (compartiment motor) *
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | INJ | 7,5 | Sistem de control al motorului |
| 2 | – | – | – |
| 3 | – | – | – |
Bloc siguranțe (compartiment portbagaj)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | OUTLET FR | 15 | Priză accesoriu (față) |
| 2 | MIRROR | 7,5 | Oglindă retrovizoare electrică |
| 3 | – | – | – |
| 4 | METER | 10 | Set de indicatoare |
| 5 | SAS | 7,5 | Sistem antiblocare roți (ABS);
Sistem airbag. |
| 6 | ENG.IGA | 7,5 | Sistem control motor |
| 7 | STA | 7,5 | Sistem aprindere |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Climatizare |
| 10 | R.WIPER | 15 | Ștergător și spălător lunetă spate |
| 11 | – | – | – |
| 12 | P.LIFT GATE | 20 | Ușă electrică * |
| 13 | SUNROOF | 15 | Trapă * |
| 14 | AUDIO | 10 | Sistem audio |
| 15 | M.DEF | 10 | Dezgheț oglindă * |
| 16 | P / W | 25 | Geamuri electrice (partea pasagerului) |
| 17 | OGON | 10 | Lumini spate |
| 18 | ILLUMI | 10 | Iluminare bord |
| 19 | INJ | 7,5 | Sistem control motor |
| 20 | – | – | – |
| 21 | CTR OUTLET | – | – |
| 22 | OUTLET RR | – | – |
| 23 | TAIL | 30 | Ștergător și spălător parbriz față |
| 24 | P.WIND | 30 | Geamuri electrice |
| * Unele modele | |||
Mazda CX-9 (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Mazda CX-9 (2012) este siguranța 1 în panoul cutiei de siguranțe din compartimentul torpedoului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | MAIN | 150 | Pentru protecția tuturor circuitelor |
| 2 | ENGINE | 20 | Sistem de control al grupului propulsor |
| 3 | R HEATER | 40 | Încălzitor |
| 4 | P.SEAT R | 30 | Scaun electric (dreapta) * |
| 5 | HEATER | 50 | Încălzitor |
| 6 | IGKEY2 | 40 | Pentru protecția diverselor circuite |
| 7 | FAN1 | 30 * | Ventilator răcire |
| 40 * | |||
| 8 | P.SEAT L | 40 | Scaun electric (stânga) * |
| 9 | DEFOG | 30 | Dezgheț lunetă spate |
| 10 | BTN | 40 | Pentru protecția diverselor circuite |
| 11 | FUEL PUMP | 30 | Pompă combustibil |
| 12 | IGKEY1 | 30 | Pentru protecția diverselor circuite |
| 13 | FOG | 15 | Proiectoare de ceață* |
| 14 | ABS (SOL) | 30 | Sistem antiblocare roți (ABS) |
| 15 | D / L | 25 | Încuietori electrice ale ușilor |
| 16 | ROOM | 15 | Lumină interior |
| 17 | CTR OUTLET | 15 | Priză accesoriu (centrală) |
| 18 | OUTLET RR | 15 | Presa accesoriu (spate) |
| 19 | AC PWR | 15 |
Trapă *; Invertor DC / AC *. |
| 20 | S.WARM | 15 | Încălzitor scaun * |
| 21 | A / C MAG | 10 | Climatizare |
| 22 | BOSE | 25 | Sistem audio
(model dotat cu Bose® Sound System) * |
| 23 | FAN2 | 30 * | Ventilator răcire |
| 40 * | |||
| 24 | ABS | 50 | Sistem antiblocare roți (ABS) |
| 25 | IG COIL | 25 | Sistem control motor |
| 26 | H / L LOW L | 15 | Far stânga (faruri de întâlnire) |
| 27 | H / LOW R | 15 | Far dreapta (faruri de întâlnire) |
| 28 | H / L HIGH | 20 | Far înalt (faruri de drum) |
| 29 | HAZARD | 15 | Lumini de urgență |
| 30 | ENG + B | 10 | PCM |
| 31 | HORN | 15 | Claxon |
| 32 | STOP | 7,5 | Lumină de stop |
| 33 | EGI INJ | 10 | Sistem control motor |
| 34 | ENG BAR | 20 | Sistem control motor |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Unele modele | |||
Bloc relee (compartiment motor) *
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | INJ | 7,5 | Sistem de control al motorului |
| 2 | – | – | – |
| 3 | – | – | – |
Bloc siguranțe (compartiment portbagaj)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | OUTLET FR | 15 | Priză accesoriu (față) |
| 2 | MIRROR | 7,5 | Oglindă control electric |
| 3 | – | – | – |
| 4 | METER | 10 | Instrument de măsură |
| 5 | SAS | 7,5 | Sistem antiblocare roți (ABS);
Sistem airbag. |
| 6 | ENG.IGA | 7,5 | Sistem control motor |
| 7 | STA | 7,5 | Sistem aprindere |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Climatizare |
| 10 | R.WIPER | 15 | Ștergător și spălător lunetă spate |
| 11 | – | – | – |
| 12 | P.LIFT GATE | 20 | Ușă electrică * |
| 13 | SUNROOF | 15 | Trapă * |
| 14 | AUDIO | 10 | Sistem audio* |
| 15 | M.DEF | 10 | Dezghețare oglindă * |
| 16 | P / W | 25 | Geamuri electrice (partea pasagerului) |
| 17 | TAIL | 10 | Lumini spate |
| 18 | ILLUMI | 10 | Iluminare bord |
| 19 | INJ | 7,5 | Sistem control motor |
| 20 | – | – | – |
| 21 | CTR OUTLET | – | – |
| 22 | OUTLET RR | – | – |
| 23 | WIPER | 30 | Ștergător și spălător parbriz față |
| 24 | P.WIND | 30 | Geamuri electrice |
| * Unele modele | |||
Mazda CX-9 (2013-2015) – schema cutiei de siguranțe
Anul producției: 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Mazda CX-9 (2013-2015) este siguranța 1 în cutia de siguranțe din compartimentul portbagajului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | MAIN | 150 | Pentru protecția tuturor circuitelor |
| 2 | – | – | – |
| 3 | ENGINE | 20 | Sistem control motor |
| 4 | H / LR * 1 | 15 | Far (dreapta) |
| H / L HI RY * 2 | 15 | Pentru protecția diverselor circuite * | |
| 5 | R HEATER | 40 | Încălzitor |
| 6 | P.SEAT R | 30 | Scaun electric (dreapta) * |
| 7 | HEATER | 50 | Încălzitor |
| 8 | IGKEY 2 | 40 | Pentru protecția diverselor circuite |
| 9 | FAN 1 | 30 * | Ventilator răcire |
| 40 * | |||
| 10 | P.SEAT L | 40 | Scaun electric (stânga) * |
| 11 | DEFOG | 30 | Dezgheț lunetă spate |
| 12 | BTN | 50 | Pentru protecția diverselor circuite |
| 13 | FUEL PUMP | 30 | Pompă combustibil |
| 14 | IGKEY 1 | 30 | Pentru protecția diverselor circuite |
| 15 | FOG | 15 | Proiectoare de ceață* |
| 16 | ABS (SOL) | 30 | Sistem antiblocare roți (ABS) |
| 17 | D / L | 25 | Încuietori electrice uși |
| 18 | ROOM | 15 | Lumină interior |
| 19 | CTR OUTLET | 15 | Priză accesoriu (centru) |
| 20 | OUTLET RR | 15 | Presa accesoriu (spate) |
| 21 | AC PWR | 15 | Trapă *;
Invertor DC / AC *. |
| 22 | S.WARM | 15 | Încălzitor scaun * |
| 23 | A / C MAG | 10 | Climatizare |
| 24 | BOSE | 25 | Sistem audio
(model echipat cu Bose® Sound System) * |
| 25 | FAN 2 | 30 * | Ventilator răcire |
| 40 * | |||
| 26 | ABS | 50 | Sistem antiblocare roți (ABS) |
| 27 | IG COIL | 25 | Sistem control motor |
| 28 | H / LL * 1 | 15 | Far (stânga) |
| H / LOW LOW L * 2 | 15 | Faruri de întâlnire (stânga) | |
| 29 | – * 1 | – | – |
| H / LOW R * 2 | 15 | Faruri de întâlnire (dreapta) | |
| 30 | – * 1 | – | – |
| H / L HIGH * 2 | 20 | Faruri de drum | |
| 31 | HAZARD | 15 | Lumini de urgență;
Semnalizatoare. |
| 32 | ENG + B | 10 | Sistem control motor |
| 33 | HORN | 15 | Claxon |
| 34 | STOP | 7,5 | Lumină de stop |
| 35 | EGI INJ | 10 | Sistem control motor |
| 36 | ENG BAR | 20 | Sistem control motor |
| 37 | ENG BAR 2 | 7,5 | Sistem control motor |
| * 1 Cu faruri xenon
* 2 Cu faruri halogen |
|||
Cutia de relee (compartiment motor) *
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | INJ | 7,5 | Sistem de control al motorului |
| 2 | – | – | – |
| 3 | – | – | – |
Bloc siguranțe (compartiment torpedou)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | OUTLET FR | 15 | Priză accesoriu (față) |
| 2 | MIRROR | 7,5 | Oglindă retrovizoare electrică |
| 3 | C / U-IG1 | 15 | Pentru protecția diferitelor circuite |
| 4 | METER | 10 | Instrumentație |
| 5 | SAS | 7,5 | Sistem antiblocare roți (ABS);
Sistem airbag. |
| 6 | ENG.IGA | 7,5 | Sistem control motor |
| 7 | STA | 7,5 | Sistem control motor |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Climatizare |
| 10 | R.WIPER | 15 | Ștergător scaun spate |
| 11 | – | – | – |
| 12 | P.LIFT GATE | 20 | Ușă spate electrică * |
| 13 | SUNROOF | 15 | Trapă* |
| 14 | AUDIO | 10 | Sistem audio* |
| 15 | M.DEF | 10 | Dezgheț oglindă * |
| 16 | P / W | 25 | Geamuri electrice (partea pasagerului) |
| 17 | TAIL | 10 | Lumini spate;
Lumini de poziție; Iluminare număr de înmatriculare; Lumini laterale de urgență. |
| 18 | ILLUMI | 10 | Iluminare bord |
| 19 | INJ | 7,5 | Sistem control motor |
| 20 | – | – | – |
| 21 | CTR OUTLET | – | – |
| 22 | OUTLET RR | – | – |
| 23 | WIPER | 30 | Ștergător și spălător parbriz |
| 24 | P.WIND | 30 | Geamuri electrice |
| * Unele modele | |||
Mazda CX-9 (2016-2017) – schema cutiei de siguranțe
Anul producției: 2016, 2017.
Siguranța brichetei (priză de alimentare) în Mazda CX-9 (2016-2017) este siguranța 14 în bloc siguranțe din partea stângă.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ȘTERGĂTOR.DEI | 20 | – |
| 2 | IG2 | 30 | Pentru protecția diverselor circuite |
| 3 | INJECTOR | 30 | Sistem de control al motorului |
| 4 | – | – | – |
| 5 | P.FEREASTRĂ1 | 30 | Geamuri electrice * |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | EVVT | 20 | Sistem de control al motorului |
| 9 | DEFOG | 40 | Dezghețător lunetă spate |
| 10 | – | – | – |
| 11 | RÎNDĂTOR | 40 | Climatizare |
| 12 | EPB S. | 20 | Frână electrică de parcare (stânga) |
| 13 | AUDIO | 40 | Sistem audio |
| 14 | EPB D | 20 | Frână electrică de parcare (dreapta) |
| 15 | ENG.MAIN | 40 | Sistem de control al motorului |
| 16 | ABS / DSC M | 50 | ABS;
Sistem de control dinamic al stabilității. |
| 17 | KABINA + B | 50 | Pentru protecția diverselor circuite |
| 18 | ȘTERGĂTOR | 20 | Ștergător și spălător parbriz |
| 19 | RÎNDĂTOR | 40 | Climatizare |
| 20 | – | – | – |
| 21 | MOTOR.IG1 | 7,5 | Sistem de control al motorului |
| 22 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 23 | FARURI DE ÎNTÂLNIRE S | 15 | Faruri de întâlnire (stânga) |
| 24 | FARURI DE ÎNTÂLNIRE D1 | 15 | – |
| 25 | MOTOR3 | 15 | Sistem de control al motorului |
| 26 | MOTOR2 | 15 | Sistem de control al motorului |
| 27 | MOTOR1 | 15 | Sistem de control al motorului |
| 28 | AT | 15 | Sistem de control al punții motor |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Climatizare |
| 31 | AT PUMP | 15 | – |
| 32 | STOP | 10 | Lumină de stop |
| 33 | R.WIPER | 15 | Ștergător lunetă spate |
| 34 | H / L HI | 20 | Faruri de drum |
| 35 | H / L BASSO R2 | 15 | Faruri de întâlnire (dreapta) |
| 36 | FOG | 15 | Proiectoare de ceață * |
| 37 | ENG + B | 7,5 | Sistem de control al motorului |
| 38 | AUDIO2 | 7,5 | Sistem audio |
| 39 | INTERIOR | 10 | Lumină interioară |
| 40 | METER2 | 15 | – |
| 41 | METER2 | 10 | Tablou de bord |
| 42 | SRS1 | 7,5 | Sistem airbag |
| 43 | AUDIO4 | 10 | Sistem audio * |
| 44 | AUDIO1 | 25 | Sistem audio |
| 45 | ABS / DSC S. | 30 | Sistem antiblocare roți (ABS);
Sistem de control dinamic al stabilității. |
| 46 | – | – | – |
| 47 | ST.HEATER | 15 | Volan încălzit * |
| 48 | TAIL | 15 | Lumini de poziție |
| 49 | FUEL PUMP2 | 25 | Sistem de alimentare |
| 50 | HAZARD | 25 | Faruri de urgență;
Scrumieră; Semnalizatoare; Faruri spate. |
| 51 | DRL | 15 | Faruri de zi |
| 52 | R.OUTLET2 | 15 | Priză accesoriu |
| 53 | HORN | 15 | Claxon |
| 54 | ROOM | 25 | Pentru protecția mai multor circuite |
| * Unele modele | |||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | P.SEAT D | 30 | Scaun electric * |
| 2 | P.WINDOW3 | 30 | Ferestre controlate electric |
| 3 | R.OUTLET3 | 15 | Priză accesoriu |
| 4 | P.WINDOW2 | 25 | Ferestre controlate electric |
| 5 | PLG | 20 | Hayon ridicabil electric |
| 6 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 | Încălzitor scaun |
| 8 | SRS2 / ESCL | 15 | – |
| 9 | SUNROOF | 10 | Trapă |
| 10 | INTERIOR2 | 15 | Sistem audio |
| 11 | ENG + BB | 7,5 | Sistem control motor |
| 12 | MIRROR | 7,5 | Control oglindă |
| 13 | W IND | 7,5 | Indicator schimbare treaptă cutie automată |
| 14 | F.OUTLET | 15 | Priză accesoriu |
| 15 | R.OUTLET1 | 15 | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Dezaburire oglindă |
| 18 | – | – | – |
| 19 | AUDIO3 | 15 | Sistem audio |
| 20 | – | – | – |
| 21 | P.SEAT P | 30 | Scaun electric * |
| * Unele modele | |||
Mazda CX-9 – schema cutiei de siguranțe
Anul producției: 2021.

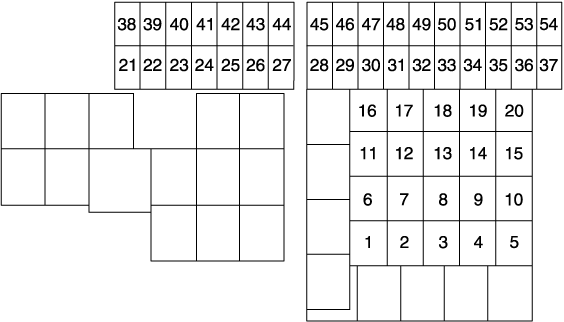

Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 20 A | Dezgheț ștergător față (unele modele) |
| 2 | 30 A | Pentru protecția diverselor circuite |
| 3 | 30 A | Sistem control motor |
| 4 | – | – |
| 5 | 30 A | – |
| 6 | 30 A | Scaun electric (unele modele) |
| 7 | – | – |
| 8 | 20 A | Sistem control motor |
| 9 | 40 A | Dezgheț lunetă spate |
| 10 | 20 A | Volan încălzit (unele modele) |
| 11 | 40 A | Climatizare |
| 12 | 20 A | Frână de parcare electrică (EPB) (stânga) |
| 13 | 40 A | Sistem audio |
| 14 | 20 A | Frână de parcare electrică (EPB) (dreapta) |
| 15 | 40 A | Sistem control motor |
| 16 | 50 A | Sistem antiblocare roți (ABS), sistem control dinamic stabilitate |
| 17 | 50 A | Pentru protecția diverselor circuite |
| 18 | 20 A | Ștergător și spălător parbriz față |
| 19 | 40 A | Climatizare |
| 20 | – | – |
| 21 | 7,5 A | Sistem control motor |
| 22 | 15 A | Pentru protecția diverselor circuite |
| 23 | 15 A | Faruri de întâlnire (stânga) |
| 24 | 15 A | – |
| 25 | 15 A | Sistem control motor |
| 26 | 15 A | Sistem control motor |
| 27 | 15 A | Sistem control motor |
| 28 | 15 A | Controlul punții motor, întrerupător aprindere |
| 29 | 20 A | – |
| 30 | 7,5 A | Climatizare |
| 31 | 15 A | – |
| 32 | 10 A | Lumină de stop |
| 33 | 15 A | Ștergător lunetă spate, sistem antifurt (unele modele) |
| 34 | 20 A | Faruri de drum |
| 35 | 15 A | Faruri de întâlnire (dreapta) |
| 36 | 15 A | Proiectoare de ceață (unele modele) |
| 37 | 7,5 A | Sistem control motor |
| 38 | 7,5 A | Instalație audio (unele modele) |
| 39 | 10 A | Pentru protecția diverselor circuite |
| 40 | 15 A | – |
| 41 | 10 A | Tablou de bord instrumente |
| 42 | 7,5 A | Sistem airbag |
| 43 | 10 A | Instalație audio (unele modele) |
| 44 | 25 A | Instalație audio |
| 45 | 30 A | Sistem antiblocare roți (ABS), sistem control dinamic al stabilității |
| 46 | 15 A | Sistem uși |
| 47 | 15 A | Instalație audio |
| 48 | 15 A | Lumini de poziție |
| 49 | 25 A | Sistem alimentare |
| 50 | 25 A | Lumini de avarie, semnalizatoare, lumini spate |
| 51 | 15 A | Lumini de zi |
| 52 | 15 A | Prize accesorii (unele modele) |
| 53 | 15 A | Claxon |
| 54 | 25 A | Pentru protecția diverselor circuite |
Bloc siguranțe în compartimentul pasagerilor (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 A | Scaun electric (unele modele) |
| 2 | 30 A | Geamuri electrice |
| 3 | 15 A | Prize accesorii |
| 4 | 25 A | Geamuri electrice |
| 5 | 20 A | Hayon electric (unele modele) |
| 6 | 25 A | Încuietori electrice ale ușilor |
| 7 | 20 A | Încălzire scaune (unele modele) |
| 8 | 15 A | Cârlig remorcă (unele modele) |
| 9 | 10 A | Trapă (unele modele) |
| 10 | 15 A | Sistem audio |
| 11 | 7,5 A | Sistem de control al motorului |
| 12 | 7,5 A | Oglindă de control putere |
| 13 | 7,5 A | Indicator cutie automată |
| 14 | 15 A | Prize accesorii |
| 15 | 15 A | Prize accesorii (unele modele) |
| 16 | 15 A | Priză de alimentare USB (unele modele) |
| 17 | 7,5 A | Dezghețare oglindă (unele modele) |
| 18 | 20 A | Încălzire scaune (unele modele) |
| 19 | 15 A | Sistem audio |
| 20 | 30 A | Scaun electric (unele modele) |
| 21 | 30 A | Scaun electric (unele modele) |
Mazda CX-9 – schema cutiei de siguranțe
Anul producției: 2022.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 20 A | Dezgheț ștergător față (unele modele) |
| 2 | 30 A | Pentru protecția diverselor circuite |
| 3 | 30 A | Sistem control motor |
| 4 | – | – |
| 5 | 30 A | – |
| 6 | 30 A | Scaun electric (unele modele) |
| 7 | – | – |
| 8 | 20 A | Sistem control motor |
| 9 | 40 A | Dezgheț lunetă spate |
| 10 | 20 A | Volan încălzit (unele modele) |
| 11 | 40 A | Climatizare |
| 12 | 20 A | Frână electrică de parcare (EPB) (stânga) |
| 13 | 40 A | Sistem audio |
| 14 | 20 A | Frână electrică de parcare (EPB) (dreapta) |
| 15 | 40 A | Sistem control motor |
| 16 | 50 A | ABS;
Sistem control dinamic al stabilității. |
| 17 | 50 A | Pentru protecția diverselor circuite |
| 18 | 20 A | Ștergător și spălător parbriz față |
| 19 | 40 A | Climatizare |
| 20 | – | – |
| 21 | 7,5 A | Sistem control motor |
| 22 | 15 A | Pentru protecția diverselor circuite |
| 23 | 15 A | Faruri de întâlnire (stânga) |
| 24 | 15 A | – |
| 25 | 15 A | Sistem control motor |
| 26 | 15 A | Sistem control motor |
| 27 | 15 A | Sistem control motor |
| 28 | 15 A | Sistem control grup propulsor;
Comutator aprindere. |
| 29 | 20 A | – |
| 30 | 7,5 A | Climatizare |
| 31 | 15 A | – |
| 32 | 10 A | Lumină de stop |
| 33 | 15 A | Ștergător lunetă spate;
Sistem antifurt (unele modele). |
| 34 | 20 A | Faruri de drum |
| 35 | 15 A | Faruri de întâlnire (dreapta) |
| 36 | 15 A | Proiectoare de ceață (unele modele) |
| 37 | 7,5 A | Sistem control motor |
| 38 | 7,5 A | Sistem audio (unele modele) |
| 39 | 10 A | Pentru protecția diverselor circuite |
| 40 | 15 A | – |
| 41 | 10 A | Tablou de bord instrumente |
| 42 | 7,5 A | Sistem airbag |
| 43 | 10 A | Sistem audio (unele modele) |
| 44 | 25 A | Instalație audio |
| 45 | 30 A | Sistem antiblocare roți (ABS);
Sistem control dinamic stabilitate. |
| 46 | 15 A | Sistem deschidere poartă (unele modele) |
| 47 | 15 A | Instalație audio |
| 48 | 15 A | Lumini de poziție |
| 49 | 25 A | Sistem alimentare |
| 50 | 25 A | Lumini de avarie;
Semnalizatoare; Lumini spate. |
| 51 | 15 A | Lumini de zi |
| 52 | 15 A | Prize accesorii (unele modele) |
| 53 | 15 A | Claxon |
| 54 | 25 A | Pentru protecția diverselor circuite |
Bloc siguranțe în compartimentul pasagerilor (partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 A | Scaun electric (unele modele) |
| 2 | 30 A | Geamuri electrice |
| 3 | 15 A | Prize accesorii |
| 4 | 25 A | Geamuri electrice |
| 5 | 20 A | Hayon electric (unele modele) |
| 6 | 25 A | Încuietori electrice ale ușilor |
| 7 | 20 A | Încălzire scaune (unele modele) |
| 8 | 15 A | Cârlig remorcă (unele modele) |
| 9 | 10 A | Trapă (unele modele) |
| 10 | 15 A | Sistem audio |
| 11 | 7,5 A | Sistem de control al motorului |
| 12 | 7,5 A | Control oglinzi laterale |
| 13 | 7,5 A | Indicator schimbare treaptă AT |
| 14 | 15 A | Prize accesorii |
| 15 | 15 A | Prize accesorii (unele modele) |
| 16 | 15 A | Priză alimentare USB (unele modele) |
| 17 | 7,5 A | Dezghețare oglinzi (unele modele) |
| 18 | 20 A | Încălzire scaune (unele modele) |
| 19 | 15 A | Sistem audio |
| 20 | 30 A | Scaun electric (unele modele) |
| 21 | 30 A | Scaun electric (unele modele) |
