Mazda Protegé (2000-2003) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda Protegé (2000-2003), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Mazda Protegé
Se referă la vehiculele produse în anii:
2000, 2001.

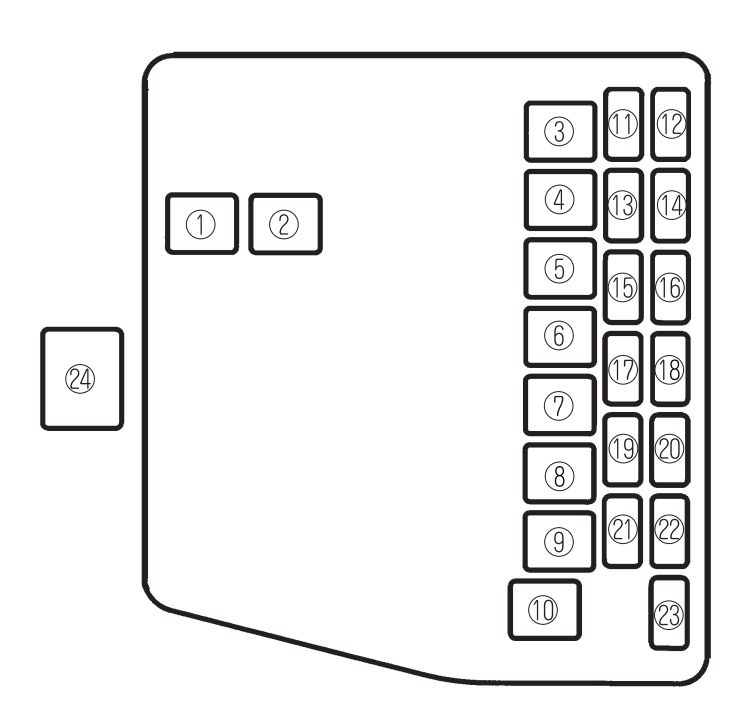

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Încălzitor |
| 2 | 60 | Sistem antiblocare roți*;
Pentru protecția diverselor circuite*. |
| 3 | 60 | Pentru protecția diverselor circuite |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Ventilator răcire |
| 8 | 40 | Iluminare interioară;
Închidere electrică a ușilor*. |
| 9 | 30 | Ventilator răcire suplimentar pentru climatizare |
| 10 | 30 | Control motor |
| 11 | 10 | Climatizare* |
| 12 | 10 | Semnal de pornire |
| 13 | 15 | Claxon |
| 14 | 15 | Lumini de avarie |
| 15 | 15 | Faruri spate |
| 16 | 7,5 | Pentru protecția mai multor circuite |
| 17 | 15 | — |
| 18 | 15 | Pentru protecția mai multor circuite |
| 19 | 15 | Lumină de stop |
| 20 | 15 | Far dreapta |
| 21 | 15 | Far stânga |
| 22 | — | — |
| 23 | — | — |
| 24 | 100 | Pentru protecția tuturor circuitelor |

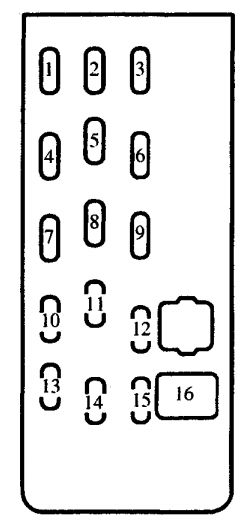

Compartiment pasageri (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Pentru protecția diverselor circuite |
| 2 | 20 | Pentru protecția diverselor circuite |
| 3 | 15 | Audio* |
| 4 | 15 | Climatizare* |
| 5 | 10 | Pentru protecția diverselor circuite |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Iluminare interioară;
Iluminare portbagaj* |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Blocare electrică a ușilor* |
| 12 | 30 | — |
| 13 | 20 | Ștergător și spălător parbriz |
| 14 | 10 | Sistem control motor |
| 15 | 10 | Semnalizatoare |
| 16 | 10 | Geamuri electrice* |
Schema cutiei de siguranțe și relee – Mazda Protegé
Se referă la vehiculele produse în anii:
2002, 2003.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Încălzitor |
| 2 | 60 | Sistem antiblocare roți (ABS);
Pentru protecția mai multor circuite. |
| 3 | 60 | Pentru protecția mai multor circuite |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Ventilator răcire |
| 8 | 40 | Iluminare interioară;
Bloc siguranțe uși electrice. |
| 9 | 30 | Ventilator suplimentar;
Răcire pentru climatizare. |
| 10 | 30 | Modul control motor |
| 11 | 10 | Climatizare |
| 12 | 10 | Semnal de pornire |
| 13 | 15 | Claxon |
| 14 | 15 | Lumini de avarie |
| 15 | 15 | Lumini spate |
| 16 | 7,5 | Pentru protecția mai multor circuite |
| 17 | 15 | — |
| 18 | 15 | Proiectoare de ceață |
| 19 | 15 | Lumină de stop |
| 20 | 15 | Far dreapta |
| 21 | 15 | Far stânga |
| 22 | — | — |
| 23 | 15 | — |
| 24 | 100 | Pentru protecția tuturor circuitelor |

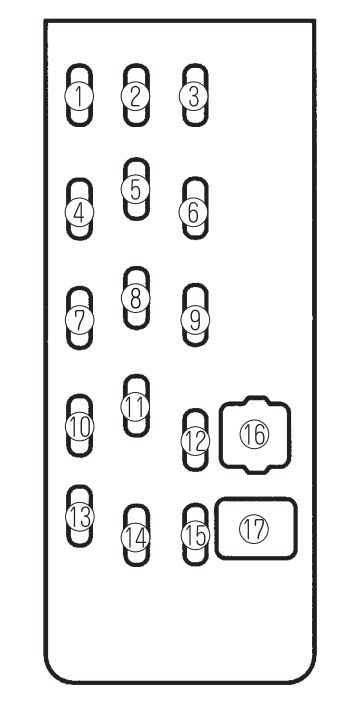

Habitaclu (partea șoferului)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Pentru protecția diferitelor circuite |
| 2 | 20 | Pentru protecția diferitelor circuite |
| 3 | 15 | Sistem audio |
| 4 | 15 | Climatizare |
| 5 | 10 | Pentru protecția diferitelor circuite |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Iluminare interioară;
Iluminare portbagaj. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Blocat uși electrice |
| 12 | 30 | — |
| 13 | 20 | Ștergător și spălător parbriz față |
| 14 | 10 | Modul control motor |
| 15 | 10 | Bord instrumente |
| 16 | — | — |
| 17 | 30 | Geamuri electrice |
