Hyundai Tucson 1 (ix35) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai Tucson 1 (ix35), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
2004, 2005, 2006, 2007, 2008, 2009 și 2010
Habitaclu
Cutia de siguranțe
Se află la extremitatea stângă a bordului, în spatele capacului protector.

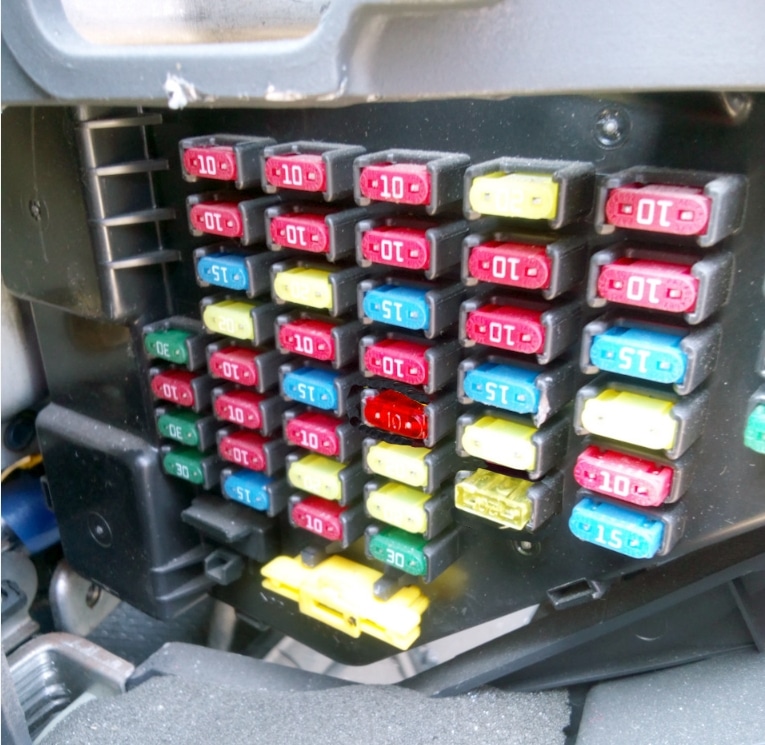

Fotografie de exemplu

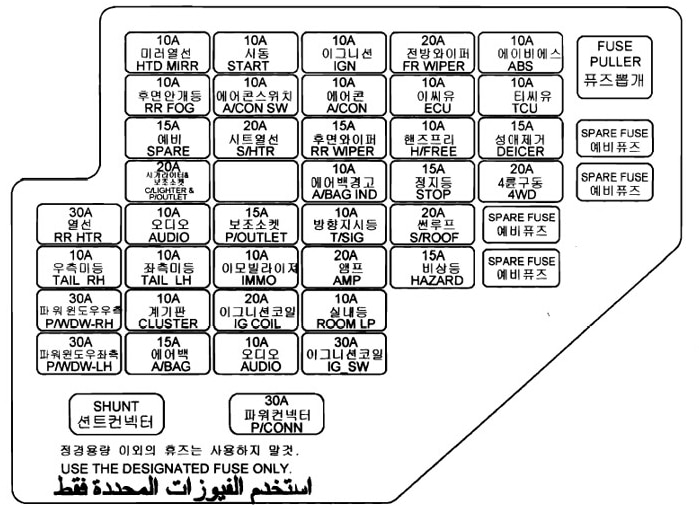

Schema
Sarcini
| IG-SW | Comutator aprindere 30A |
| STANZA LP | 10A Iluminare interioară, modul climatizare, ceas digital, ETASM / TASM, cheie aprindere neextrasă |
| AMP | Sistem audio 20A |
| T / SIG | Comutator de urgență 10A, sistem iluminare automată exterioară și senzor lumină, comutator gamă cutie automată |
| A/TORBA IND | 10A Set semnalizatoare |
| TERGICRISTALLO POSTERIORE | 15A Releu protecție |
| A / KON | 10A Controler trapă, controler climatizare, releu ventilator climatizare. ETASM / TASM |
| IGN | Releu încălzire 10A RTS, releu încălzire filtru combustibil, unitate control lumini de zi, releu comutare faruri |
| RISK | 10A Comutator alarmă, comutator releu alarmă, modul imobilizator (auto cu motor pe benzină de 2,7 litri) |
| S/TETTO | 20A Trapă electrică, releu închidere centralizată |
| FERMARE | 15A Comutator lumini frână, unitate control închidere oglinzi exterioare |
| H/GRATIS | 10A Gol |
| ECU | 10A Regulator viteză, lumină frână, sistem antiblocare roți (ABS), sistem stabilizare traiectorie, controler tracțiune integrală, controler motor, controler motor și cutie, controler cutie, senzor viteză vehicul |
| TERGICRISTALLO FF | 20A Motor ștergător parbriz, lumină exterioară și comutator semnalizatoare |
| 4WD | 20A Unitate control tracțiune integrală |
| DEGELATORE | 15A Element încălzire parbriz |
| TCU | 10A Unitate control cutie (vehicule cu motor pe benzină de 2,7 litri și motor diesel) |
| SEZIONE | 10A Senzor accelerație, ESP, Sistem antiblocare roți (ABS) |
| P / FINESTRA -LH | 30A Motoare electrice ridicare geam ușă stânga |
| PWDW-RH | 30A Motoare electrice ridicare geam ușă dreapta |
| CODA DESTRA | 10A Lumină spate dreapta, lumină în compartiment port-objete |
| RR HTR | 30A Lunetă încălzită |
| BORSA | 15A unitate control sistem airbag |
| GRUPPO | 10A Set de semnalizatoare, ETASM / TASM |
| CODA LH | 10A Far stânga, lumină spate stânga, lumină număr înmatriculare |
| AUDIO | 10A Ceas digital, sistem audio, unitate control pentru închidere oglinzi exterioare, acționări electrice pentru reglarea oglinzilor exterioare și întrerupător pentru închidere oglinzi |
| C/ ACCENDINO č P/ USCITA | Brichetă 20A |
| DI RISERVA | 15A Siguranță de rezervă |
| RR FOG | 10A Lumină spate proiectoare de ceață |
| HTD MIRR | 10A Oglinzi exterioare electrice stânga și dreapta, oglinzi rabatabile electric. Întrerupător lunetă încălzită |
| AUDIO | Sistem audio 10A |
| COIL IG | Bobine de aprindere 20A (vehicule cu motor pe benzină de 2,7 litri) |
| IMMO | 10A Unitate control immobilizator (vehicule cu motor pe benzină de 2,7 l) |
| P/ USCITA | 15A Priză spate 12V |
| S/HTR | 20A Elemente încălzitoare ale scaunelor |
| A/CON SW | 10A Unitate control climatizare (climatizare manuală) |
| INIZIO | 10A Releu alarmă antifurt, întrerupător gamă cutie automată, întrerupător blocare aprindere; |
Siguranțele marcate ca C/LIGHTER sau P/OUTLET sunt responsabile pentru brichetă sau prizele suplimentare.
Cutia de relee

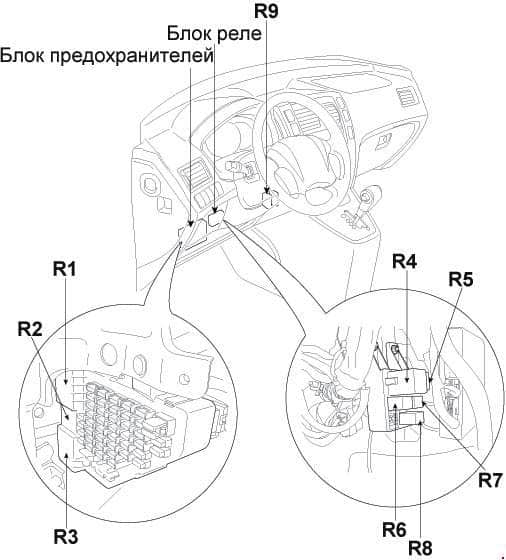

Schema releelor în habitaclu
Funcții
- R1 Releu încălzire lunetă spate
- Releu lumină spate R2
- R3 Releu alimentare geam
- Releu semnal de viraj R4
- R5 Releu alarmă
- R6 Releu lumină spate anti-ceață
- R7 Releu alarmă
- R8 Releu încălzire parbriz
- R9 Releu închidere centralizată
Compartiment motor

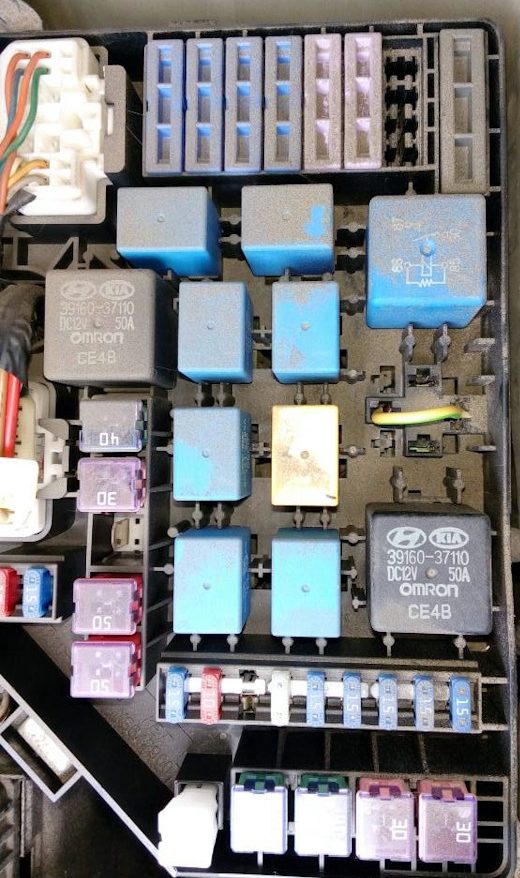

Cutia principală
Se află pe partea stângă a compartimentului motor, lângă baterie.

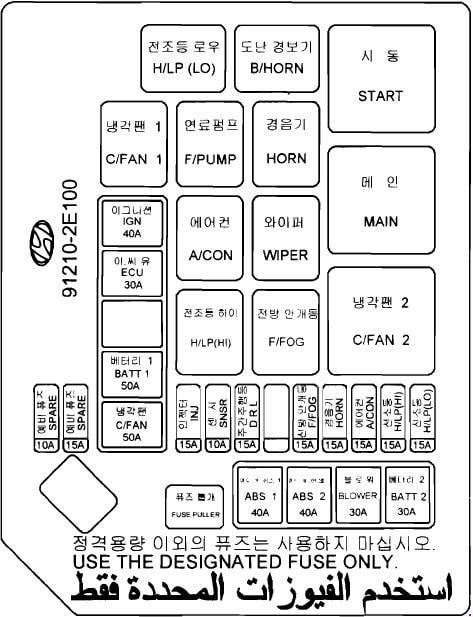

Schema
Destinație
| IGN | 30A Releu demaror, întrerupător aprindere |
| ECU | 30A Modul control motor, pompă combustibil, climatizare, generator, modul control cutie automată |
| WAT #1 | 50A Întrerupător aprindere, priză 12 V în habitaclu |
| C/VENTILATORE | Ventilator răcire motor electric 50A |
| ABS n. 1 | 30A Sistem antiblocare roți (ABS), ESP |
| ABS n. 1 | 40A Sistem antiblocare roți (ABS), sistem stabilizare traiectorie ESP |
| VENTILATORE | Ventilator climatizare 30A |
| WAT # 2 | 30A Întrerupător aprindere, priză 12 V în habitaclu |
| INJ | Injectoare 15A |
| SNSR | 10A Ventilator răcire motor electric, întrerupător lumină de stop, sondă lambda, modul control motor și modul control cutie |
| DRL | 15A Lumină de zi |
| F / FOG | 15A Proiectoare de ceață |
| CLACSON | 15A Claxon |
| A / KON | Climatizare 15A |
| Alto/basso (alto) | 15A Faruri (faruri de drum) |
| H/LP(BASSO) | 15A Faruri (faruri de întâlnire) |
Decodificarea releului
| INIZIO | Releu demaror |
| PRINCIPALE | Releu principal |
| C/VENTILATORE #2 | Releu ventilator răcire (viteză joasă) |
| B/CLACSON | Releu claxon (alarmă) |
| CLACSON | Releu claxon |
| TERGICRISTALLO | Releu ștergător |
| F / FOG | Releu proiectoare de ceață față |
| H/LP (BASSO) | Releu faruri de întâlnire |
| F/POMPA | Releu pompă combustibil |
| A / KON | Releu climatizare |
| Alto/basso (alto) | Releu faruri de drum |
| C/VENTILATORE #1 | Releu ventilator răcire (viteză mare) |

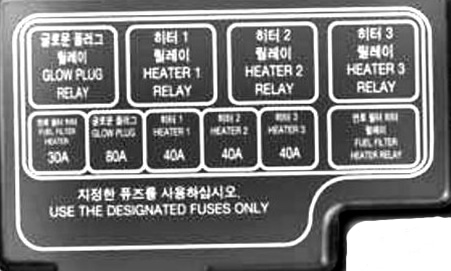

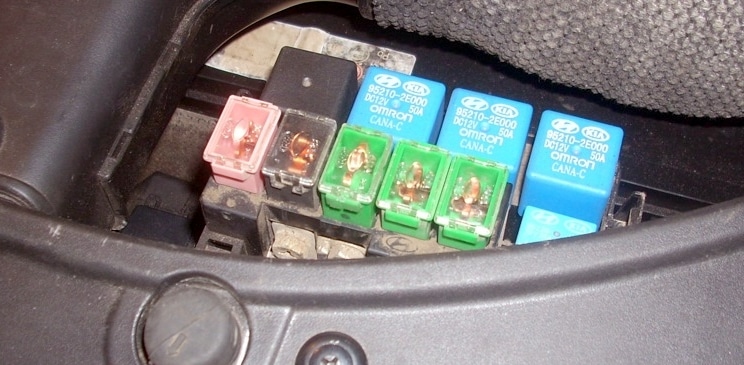

Cutie suplimentară
Instalat pe modelele cu motor diesel.
legendă
Întâlnire
| RELEU BUJIE | Releu a bujiei de încălzire |
| RELEU ÎNCĂLZITOR 1 | Releu al încălzitorului PTC 1 |
| RELEU ÎNCĂLZITOR 2 | Releu al încălzitorului PTC 2 |
| RELEU ÎNCĂLZITOR 3 | Releu al încălzitorului PTC 3 |
| RELEU FILTRU COMBUSTIBIL ÎNCĂLZITOR | Releu al încălzitorului filtrului combustibil |
| ÎNCĂLZITOR FILTRU COMBUSTIBIL | 30A Încălzitor al filtrului combustibil |
| BUJIE | Bujie 80A înainte de începerea încălzirii |
| ÎNCĂLZITOR1 | Încălzitor PTC 40A 1 |
| ÎNCĂLZITOR 2 | Încălzitor PTC 40A 2 |
| ÎNCĂLZITOR3 | Încălzitor PTC 40A 3 |
