Hyundai Sonata 6 (YF) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai Sonata 6 (YF), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
2010, 2011, 2012, 2013 și 2014

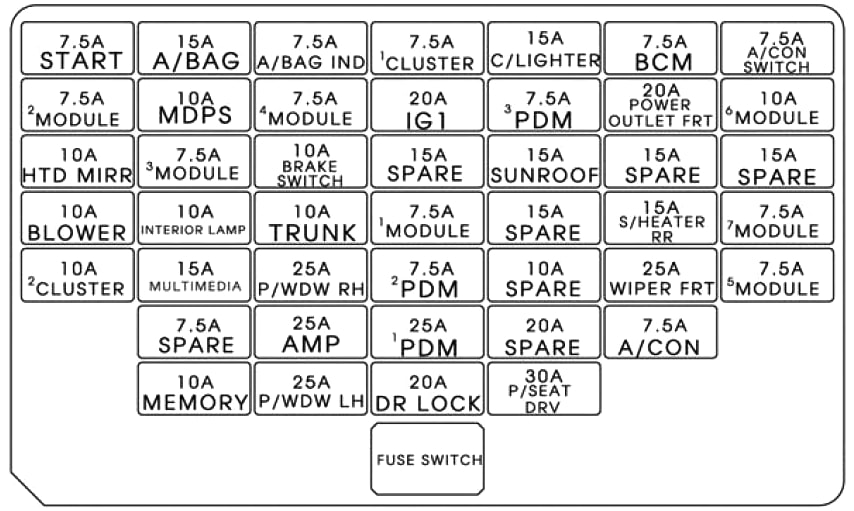

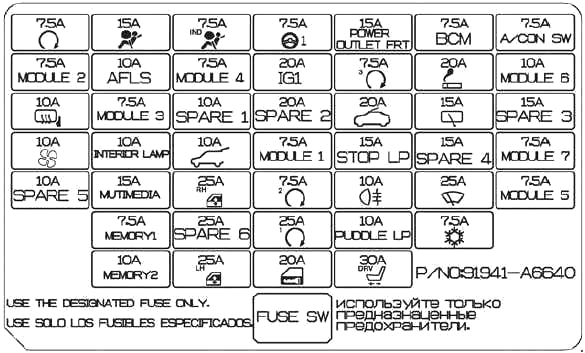

Cutia de siguranțe în compartimentul pasagerilor
Se află sub bord, în spatele panoului protector.
legendă
Diagramă
Destinație
| INIZIO | 7,5 A Fără cheie inteligentă: Cutia de relee ICM (releu alarmă), Cu cheie inteligentă: Comutator mod cutie automată, ECM, cutia de siguranțe și relee E/R (releu Pornire 1), Modul control sistem cheie inteligentă |
| BORSA | Modul control SRS 15A, senzor clasificare masă pasageri |
| A/BORSA IND | 7,5A Bord |
| MDPS | 7,5A Modul control EPS servodirecție |
| PRESE DI ALIMENTAZIONE | Priză de alimentare 15A (prize) |
| BCM | Modul control sistem cheie inteligentă 7,5 A, BCM |
| A/CON SW | 7,5A Modul control climatizare |
| MODULO 2 | 7,5A Oglindă electrocromatică, comutator ESC |
| RISERVA 1 | rezervat |
| MODULO 4 | 7,5A Senzor spate asistență parcare stânga / dreapta (interior / exterior), modul control climatizare (climatizare), indicator poziție selector cutie automată |
| IG1 | 20A Cutia de siguranțe și relee E / R (siguranță – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5A Modul control sistem Smart Key |
| C/ACCENDINO | Brichetă 20A |
| MODULO 6 | Comutator reglare oglindă exterioară 10A, modul unitate principală audio, audio și navigație, ceas digital |
| HTD MIRR | 10A Comutator reglare oglindă exterioară Șofer/partea pasagerului, modul control climatizare |
| MODULO 3 | Sunet 7,5 A, modul sistem monitorizare presiune pneuri, ceas digital, BCM, bord, modul încălzire scaun șofer și pasager |
| TETTO APRIBILE | 15A Trapă |
| S/RISCALDATORE POSTERIORE DESTRO | 15A Comutator încălzire scaun spate, dreapta |
| VENTILATOR | Modul control 10A A / C (climatizare manuală), ECM / PCM, rezistor ventilator |
| IOD 1 | 10A Lumină portbagaj, lumini de cortizie stânga/dreapta, lumină interioară, lumină plafon consolă, întrerupător aprindere III. și întrerupător avertizare uși deschise (fără sistem cheie inteligent) |
| PORTBAGAJ | 10A Releu capac portbagaj |
| MODUL 1 | 7,5A Întrerupător schimbare mod sportiv (AKP), electrovalvă cheie (fără sistem Smart Key) |
| S/ÎNCĂLZITOR SCAUN SPATE STÂNGA | 15A Întrerupător încălzire scaune spate, stânga |
| MODUL 7 | Modul control sistem cheie inteligent 7,5 A, BCM |
| IOD 2 | 20A Sisteme audio, unitate principală A/V și navigație |
| P/WDW DR | 25A Releu geam servo, dreapta |
| PDM2 | 7,5A Modul control sistem cheie inteligent, întrerupător buton Start Stop |
| ȘTERGĂTOR | Cutia de siguranțe și relee 25A ICM (releu senzor ploaie), întrerupător multifuncțional, motor ștergător, cutia de siguranțe și relee E/R (releu ștergător) |
| MODUL 5 | Ionizator 7,5A (climatizare), senzor ploaie, trapă |
| AMP 1 | 25A AMP (amplificator) |
| PDM 1 | Modul control sistem cheie inteligent 25A |
| A / KON | Modul control 7.5AA/C, cutia de siguranțe și relee E/R (releu ventilator) |
| IOD 4 | 10A Modul sistem monitorizare presiune pneuri, BCM, senzor foto automat far, bord, DLC, conector actualizare cutie de legătură, oglindă electrocromatică, modul control climatizare, ceas digital |
| P / WDW ST | 25A Releu geam servo stânga, modul sistem siguranță geam servo |
| BLOC UȘĂ | Releu blocare ușă 20A, releu deblocare ușă, cutia de siguranțe și relee ICM (releu semnalizatoare) |
| P/SEAT DRV | 30A Întrerupător reglare manuală scaun șofer |
Siguranțele marcate ca C/LIGHTER și POWER OUTLET sunt responsabile pentru brichetă sau prizele adiționale.
Cutia de siguranțe în compartiment motor

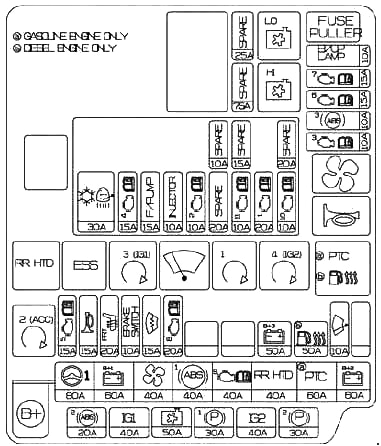

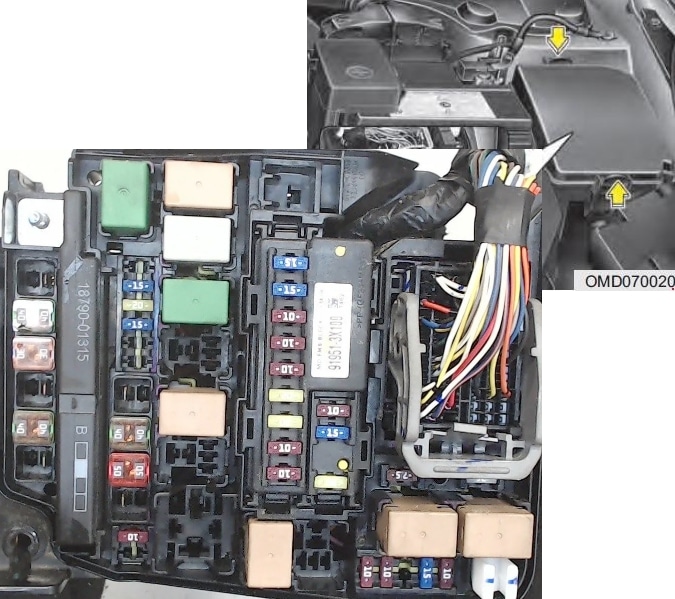

Cutia principală de siguranțe
Se află pe partea stângă a compartimentului motor.
Diagramă
legendă
Descriere
| MDPS | Modul control EPS 80A |
| B+1 | 60A Bloc distribuție (ARISU 1 (4CH), IPS 1, Siguranță – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C/VENTILATORE | 40A Releu ventilator răcire (scăzut), releu ventilator răcire (ridicat) |
| ABS 1 | Modul 40A ESC, conector diagnostic multifuncțional |
| RR HTD | 40A Releu încălzire scaun |
| VENTILATORE | 40A Releu ventilator răcire |
| B+2 | 60A Bloc distribuție (releu claxon, când este activat semnalizatorul, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Siguranțe – P / SCAUN ȘOFER, TRAPĂ [SURROOF]) |
| B/UP LP | 10A oglindă electrocrómatică, modul audio/video (A/V) și unitate principală navigație, combinație lumini spate (interior) stânga/dreapta, întrerupător lumină stop, BCM, bord |
| TCU 1 | Senzor viteză vehicul 15A, întrerupător mod cutie automată |
| ABS3 | Modul sistem 10A ESC, conector diagnostic multifuncțional |
| ECU3 | Întrerupător lumină stop 10A, ECM, cutie automată – PCM |
| TERGICRISTALLO | 10A Senzor ploaie, ECM, cutie automată – PCM |
| B+3 | 50A Bloc distribuție (Siguranțe – MODUL 1, PDM 1, PDM 2, DEBLOCARE) |
| EMS | Unitate EMS 40A (releu control motor, siguranțe – ECU 4, A / CON, F / POMPĂ) |
| FERMA LP | Comutator lumină stop 15A, modul control sistem cheie inteligentă |
| S/ RISCALDATORE FRT | 20A Modul control încălzire scaun șofer și pasager |
| CLACSON | Releu claxon 15A |
| IG2 | 40A Fără cheie inteligentă: comutator aprindere, releu Pornire 1, cu cheie inteligentă: releu PDM 4 (IG2), releu Pornire 1 |
| ABS 2 | Modul sistem 30A ESC, conector diagnostic multifuncțional |
| IG 1 | 40A Fără cheie inteligentă: comutator aprindere, cu cheie inteligentă: releu PDM 3 (IG1), releu PDM 2 (ACC) |
| F/POMPA | 15A Releu pompă combustibil |
| ECU 4 | 15A PCM (ACP), ECM (MKP) |
| A / KON | 10A releu compresor climatizare |
| INIEZIONE | 10A Injectoare combustibil # 1 / # 2 / # 3 / # 4, releu compresor climatizare, releu pompă combustibil |
| ECU 2 | 10A PCM (cutie automată), ECM (cutie manuală) |
| COIL ACCENSIONE1 | 20A Bobine de aprindere #1/#2/#3/#4, Condensator |
| SENSORE 2 | 10A Modul sistem imobilizator, senzor poziție arbore cu came # 1 / # 2 |
| SENSORE 1 | Senzor de oxigen 10A (superior / inferior), supapă închidere rezervor combustibil, supapă electrovalvă variație lungime colector admisie, supapă reglare presiune ulei variație arbore cu came nr. 1 / nr. 2, supapă electrovalvă sistem emisii vapori combustibil, releu ventilator sistem răcire motor (jos), releu ventilator răcire motor (sus) |
| RISERVA | rezervă |
Polul pozitiv al bateriei poate conține siguranțe de putere mare.

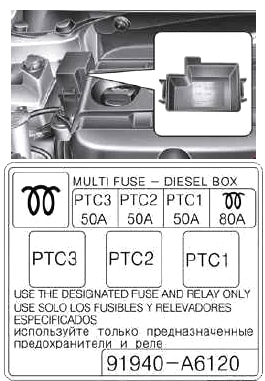

Cutie adițională
Instalată pe modelele cu motor Diesel Sonata 6 pe partea dreaptă a compartimentului motor.
Scopul elementelor
- 80А GLOW – bujii de preîncălzire
- 50A РТС – încălzitor adițional / încălzitor
