Hyundai i40 (2011-2019) – cutia de siguranțe
Hyundai i40 – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Siguranțele prizei Brichetă (priză de alimentare) în Hyundai i40 sunt siguranțele POWER OUTLET în habitaclu.

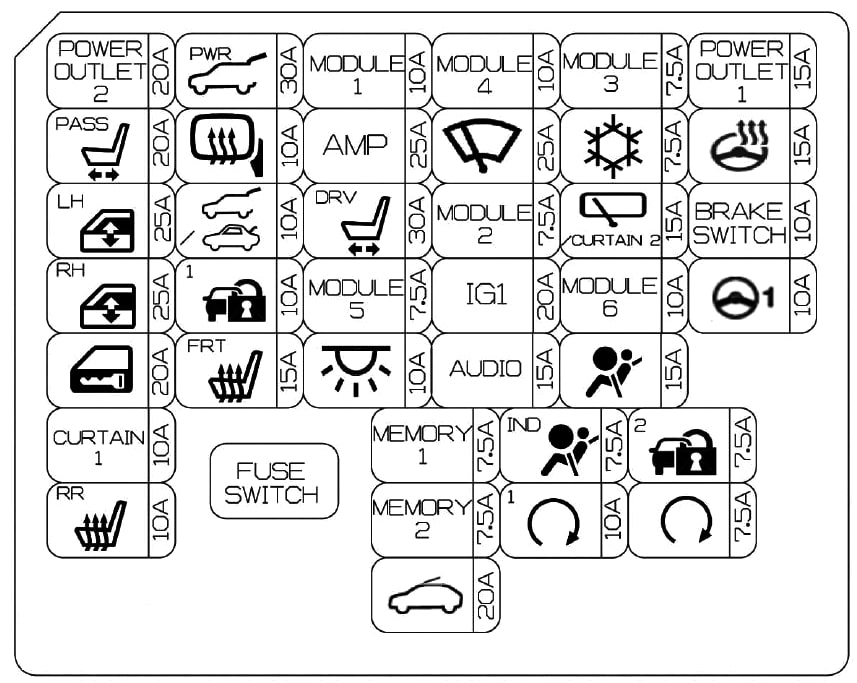

Cutia de siguranțe în habitaclu
Se află în partea inferioară a bordului.
Descriere
| POWER OUTLET 2 | Priză de alimentare a consolei;
Priză de alimentare spate. |
| POWER TAIL GATE | Portbagaj electric |
| MODULE 1 | Centrală electronică a cheii;
BCM; Sistem audio; Amplificator; JBL AMP; Radio cu cititor audio și navigație; Convertor DC-DC (sistem audio/amplificator); Lampă de cortizie a consolei; Asistență la parcare; Comutator oglindă retrovizoare exterioară electrică. |
| MODULE 4 | Releu și cutia de siguranțe m/o (releu 12);
Comutator lumină de stop; Conector diagnostic multifuncțional; Dispozitiv de aspirație activ; Senzor avertizare filtru combustibil (D4FD). |
| MODULE 3 | Centrală electronică a cheii;
BCM; Trapă panoramică; Senzor ploaie; Modul control CCS pentru șofer și pasager; Cutie relee ICM (releu spălător faruri). |
| POWER OUTLET 1 | Priză de alimentare față |
| P/SEAT PASS | Comutator manual partea pasagerului |
| HTD MIRR | Oglindă retrovizoare exterioară cu acționare electrică;
ECM/R CM; Unitate control climatizare. |
| AMP | Amplificator;
JBL AMP; Convertor DC la DC (amplificator). |
| WIPER FRT | Cutie relee ICM (releu senzor ploaie);
Comutator multifuncțional; Siguranță sub compartiment motor / cutie relee (releu 7); Motor ștergător parbriz. |
| A / CON | Releu compartiment motor și cutia de siguranțe (releu 4);
Unitate EMS (releu încălzitor combustibil); Unitate diesel (releu încălzitor PTC nr. 2 / nr. 3); Unitate control climatizare. |
| STEERING WHEEL HEATER | Încălzire volan |
| P / WDW LH | Releu ușă stânga ridicător geam;
Comutator principal șofer și ridicător geam pasager; Modul geam ridicător anti-prindere; Modul geam ridicător spate stânga; Modul geam ridicător stânga spate. |
| PDM 1 | Releu de deblocare portbagaj;
Închidere portbagaj (berlină); Închidere portbagaj alimentare; Închidere portbagaj (station wagon); Cutie relee ICM (bloc filtru combustibil / releu deblocare). |
| P/SEAT DRV | Unitate șofer IMS;
Comutator manual partea șoferului. |
| MODULE 2 | BCM;
Modul imobilizator; Convertor (audio/amplificator); Sistem audio; Oglindă retrovizoare electrocrhomatică; Modul asistență menținere bandă; Modul control climatizare; Far stânga/dreapta; Modul IMS șofer; Dispozitiv control automat unghi faruri; Lampă portabilă; Control unghi faruri unitate (stânga/dreapta); Încălzire scaun spate stânga/dreapta; Modul monitorizare presiune pneuri; Modul control CCS șofer/pasager; Indicator levier selector cutie automată; Comutator consolă; Modul încălzire scaun șofer/pasager. |
| WIPER RR | Releu ștergător spate;
Motor ștergător spate; Comutator multifuncțional; Modul perdea spate. |
| BRAKE SWITCH | Comutator lumină de stop |
| P/WDW RH | Releu geam ridicător ușă dreapta;
Comutator principal șofer / ridicător geam pasager; Modul geam ridicător anti-prindere; Modul geam ridicător spate dreapta; Modul geam ridicător dreapta spate. |
| PDM 2 | Unitate electronică de control a cheii;
Buton pornire și oprire; Modul imobilizator. |
| MODULE 5 | Mâner exterior al cheii electrice partea șoferului/pasagerului;
Oglindă retrovizoare exterioară cu alimentare partea șoferului/pasagerului; Aspirare activă; Comutator încălzire scaun spate stânga/dreapta; Senzor automat de lumină și fotocelulă; Comutator mod sport; Electromagnet cheie. |
| IG1 | Cutia de relee și siguranțe m/o (siguranță F27, F28, F29, F30, F31) |
| MODULE 6 | Panou instrumente;
Comutator încălzire scaun față stânga/dreapta; Modul iluminare adaptativă față; Modul frână electrică de parcare. |
| MDPS | Unitate de control EPS |
| DR LOCK | Releu încuietoare / deblocare uși;
Cutia de relee ICM (releu încuietoare dublă); Actuator încuietoare ușă partea pasagerului / șoferului; Actuator încuietoare ușă spate stânga / dreapta. |
| S/HEATER FRT | Controler CCS scaun șofer / pasager;
Controler încălzire scaun șofer / pasager. |
| INTERIOR LAMP | Lampă ușă șofer/pasager;
Lampă consolă plafon; Lampă portabilă; Lampă de cortizie; Lampă în sertar torpedou; Lampă portbagaj; Lampă acces șofer/pasager; Lampă portbagaj; Lampă spate stânga/dreapta; Lampă de cortizie stânga/dreapta. |
| MULTIMEDIA | Sistem audio;
Radio cu cititor audio și navigație; Convertor (sistem audio). |
| A/BAG | Unitate de control SRS |
| CURTAIN | Modul perdea spate |
| MEMORY 1 | Set indicatori;
Modul monitorizare presiune pneuri; Modul perdea spate; Senzor înclinare; Modul control climatizare; BCM; Senzor cu ultrasunete pentru protecție acces neautorizat în habitaclu; Modul sirenă IMS șofer; Comutator oglindă retrovizoare exterioară electrică. |
| A/BAG IND | Cluster instrumente |
| PDM 3 | Unitate electronică de control a cheii |
| S/HEATER RR | Încălzire scaune spate (stânga/dreapta) |
| MEMORY 2 | Receptor radio |
| PDM 1 | Unitate electronică de control a cheii |
| START | Fără buton de pornire:
Releu compartiment motor și cutia de siguranțe (releu 8); Comutator aprindere; Comutator gamă cutie automată; Cu buton de pornire: ECM / PCM; Comutator gamă cutie automată. |
| SUNROOF | Trapă panoramică |
Compartiment motor

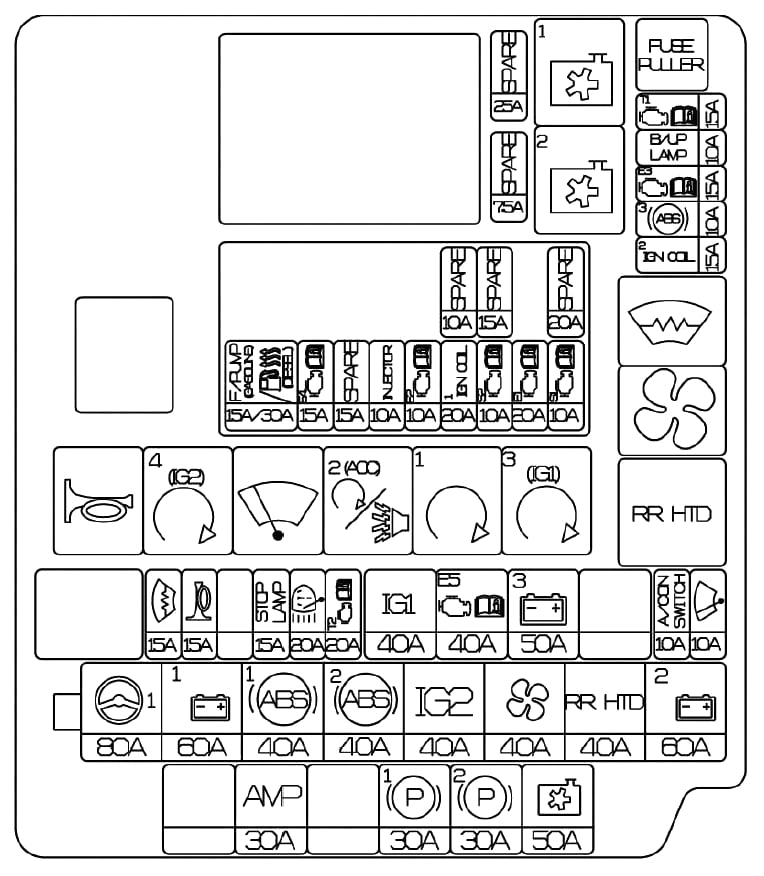

Cutia de siguranțe
Se află pe partea stângă a compartimentului motor
Întâlnire
| MDPS | Unitate control EPS |
| B+ 1 | Cutia de conexiune l / P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH);
Siguranță F13 / F14 / F19 / F20 / F21 / F26 / F36). |
| ABS 1 | Controler ESP;
Conector diagnostic multifuncțional. |
| ABS 2 | Controler ESP;
Conector diagnostic multifuncțional. |
| IG 2 | Releu 9 (releu de pornire);
Comutator aprindere (fără buton de pornire); Releu 6 (releu MRP 4 (ZAZH.2), cu buton de pornire). |
| BLOWER | Releu 4 (releu ventilator) |
| RR HTD | Releu 11 (releu dezumidificator lunetă spate) |
| B+ 2 | Cutia de conexiune l / P (IPS 3 (4CH), IPS 4 (4CH);
Siguranță F2 / F7 / F9 / F15). |
| AMP | Amplificator, convertor (amplificator) |
| EPB 1 | Modul frână electrică de parcare |
| EPB 2 | Modul frână electrică de parcare |
| C/FAN | Releu 1 (releu ventilator răcire (jos);
Releu 2 (releu ventilator răcire (sus). |
| FRONT | Bloc relee ICM (releu dezghețare) |
| DEICER | Releu 5 (releu claxon);
Bloc relee ICM (releu dezghețare). |
| HORN | Releu 12 (releu american);
Releu lumină de stop. |
| STOP LAMP | Bloc relee ICM (releu spălător faruri) |
Cutie adițională
Hyundai i40 cu motor Diesel (pe partea dreaptă a compartimentului motor). Responsabilă de funcționarea motorului:
- GLOW – bujii;
- RTS – încălzitor suplimentar.
