Hyundai i30 III PD (2016-2021) – cutia de siguranțe
Hyundai i30 III (PD) – schema cutiei de siguranțe
Anul producției: 2016 2017 2018 2019 2020 2021.
Poziția cutiei de siguranțe
Cutia de siguranțe se află în bord și în compartiment motor.
Schema panoului cutiei de siguranțe partea șoferului
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperaj [A] | Descriere |
| F1 | MODULE 5 | 7,5A | Comutator Crash Pad;
Oglindă electrocromatică; Modul MTS E-Call; Audio; Unitate principală A/V și navigație; Modul control climatizare; Indicator levier cutie automată; Comutator consola partea dreaptă; Convertor DC-DC; Far față stânga și dreapta; Unitate supapă activă; Modul reglare automată nivel faruri; Modul control încălzire scaune față; Modul control scaune față cu aer; Modul IMS șofer. |
| F2 | MODULE 3 | 7,5A | Modul ușă partea șoferului și partea pasagerului;
BCM; Comutator mod sport. |
| F3 | SUNROOF 1 | 20A | Trapă panoramică |
| F4 | TAILGATE | 10 A | Releu portbagaj spate |
| F5 | POWER WINDOW LH | 25A | Releu alimentare geam stânga;
Modul geam de siguranță șofer și pasager; Comutator alimentare geam spate stânga; Modul geam de siguranță spate stânga. |
| F6 | MULTIMEDIA | 15A | Unitate principală audio;
Audio-video și navigație; Convertor DC-DC. |
| F7 | POWER WINDOW RH | 25A | Releu alimentare geam dreapta
Modul geam de siguranță șofer și pasager; Comutator alimentare geam spate dreapta; Modul geam de siguranță spate dreapta. |
| F8 | POWER SEAT DRIVER | 25A | Comutator manual scaun șofer;
Modul IMS șofer. |
| F10 | MODULE 4 | 7,5A | Modul asistență menținere bandă;
Buzzer asistență parcare spate; Comutator lumini de stop; Radar detecție unghi mort stânga și dreapta; BCM; Comutator electric parcare; Modul frânare autonomă de urgență. |
| F11 | INTELLIGENT KEY 2 | 7,5A | Modul control inteligent cheie;
Modul immobilizer. |
| F12 | SMART KEY 2 | 20A | Trapă panoramică |
| F13 | INTERIOR LAMP | 7,5A | Încărcător wireless;
Lumini de curtoazie; Iluminare interioară; Lampă plafon consolă; Lampă personală stânga și dreapta; Senzor ploaie; Cheie aprindere și comutator avertizare uși; Lampă compartiment torpedou; Lampă portbagaj. |
| F14 | MEMORY 2 | 7,5A | Modul conexiune electronică MTS |
| F 16 | MEMORY 1 | 10 A | Modul ușă partea șoferului și partea pasagerului;
Modul IMS șofer; BCM; Modul control climatizare; Set indicatori; Senzor automat lumină și fotocelulă; Cutia de relee ICM (relee pliere/derulare oglinzi exterioare). |
| Nr | Nume | Amperaj [A] | Descriere | |
|---|---|---|---|---|
| F19 | MODULE 6 | 7,5A | Modul control inteligent al cheilor;
BCM. |
|
| F20 | MDPS 1 | 7,5A | Unitate MDPS | |
| F21 | MODULE 1 | 7,5A | Comutator lumini de urgență;
Comutator încuietoare centrală uși; Unitate electrovalvă activă; Modul ușă partea șoferului/pasagerului; Alimentare oglindă exterioară partea șoferului și pasagerului; Mâner exterior cheie inteligentă șofer/pasager; Conector de legătură date. |
|
| F22 | MODULE 7 | 7,5A | Modul control încălzire scaune față;
Modul control ventilare scaune față; Încălzitor duză. |
|
| F23 | AIRBAG INDICATOR | 7,5A | Set de indicatoare;
Comutator încuietoare centrală uși. |
|
| F24 | BRAKE SWITCH | 7,5A | Modul control inteligent al cheii;
Comutator lumină de stop. |
|
| F25 | START | 7,5A | Fără cheie inteligentă:
Cutia de relee ICM (releu alarmă antifurt); Cu cheie inteligentă: Comutator gamă transmisie; Modul control cheie inteligentă; ECM/PCM; Bloc conexiune în compartiment motor (RLY.4). |
|
| F26 | CLUSTER CLUSTER | 7,5A | Cluster instrumente | |
| F27 | DOOR LOCK | 20A | Releu blocare/deblocare uși;
Cutia de relee ICM (releu deblocare T/rotație). |
|
| F29 | AEB AEB | 10 A | Modul frânare autonomă de urgență | |
| F30 | SEAT HEATER FRONT | 20A | Modul control încălzire scaune față;
Modul control ventilare scaune față. |
|
| F31 | AIR CONDITIONER 2 | 10 A | Modul control climatizare;
ECM/PCM; Rezistor ventilator; Motor ventilator; Bloc conexiune E/R (RLY.10). |
|
| F32 | AIR CONDITIONER 1 | 7,5A | Modul control climatizare;
Ionizator cluster; Bloc conexiune E/R (RLY.1/10/11/13). |
|
| F33 | SMART KEY 1 | 15A | Modul control inteligent al cheii;
Modul immobilizer. |
|
| F35 | AIRBAG | 15A | Modul control SRS | |
| F36 |
|
25A | Bloc PCB (F45/F46/F47/F48) | |
| F37 | MODUL 2 | 10 A | Încărcător wireless;
Modul MTS E-Call; Modul control cheie inteligentă; BCM; Unitate principală audio; Audio-video și navigație; Convertor DC-DC; Comutator alimentare oglindă exterioară; Bloc de conexiuni în compartiment motor (RLY.14). |
|
| F38 | SPĂLĂTOR | 15A | Comutator multifuncțional | |
| F39 | ȘTERGĂTOR | 10 A | ECM/PCM;
BCM. |
|
| F40 | ȘTERGĂTOR SPATE | 15A | Releu ștergător scaun spate;
Motor ștergător scaun spate. |
|
| F42 | OGLINDĂ ÎNCĂLZITĂ | 10 A | Oglindă exterioară alimentare partea șoferului și partea pasagerului;
Modul control climatizare; ECM/PCM. |
|
| F43 | PRIZA DE ALIMENTARE | 20A | Priză alimentare spate #2 | |
| F45 | VOLAN ÎNCĂLZIT | 15A | BCM |
Relee
| Releu | Descriere |
|---|---|
| RLY.1 | VENTILATOR RĂCIRE 3 Releu (benzină) |
| RLY.1 | ÎNCĂLZITOR PTC #2 Releu (Diesel) |
| RLY.2 | VENTILATOR RĂCIRE 2 Releu |
| RLY.3 | Releu PDM #3 (IG1) |
| RLY.4 | START Releu |
| RLY.5 | Releu AL ÎNCĂLZITORULUI COMBUSTIBILULUI (Diesel) |
| RLY.6 | Releu PDM #4 (IG2) |
| RLY.7 | Releu AL POMPEI COMBUSTIBILULUI |
| RLY.8 | Releu PDM #2 (ACC) |
| RLY.9 | VENTILATOR RĂCIRE 1 Releu |
| RLY.10 | Releu AL VENTILATORULUI |
| RLY.11 | ÎNCĂLZITOR PTC #1 Releu |
| RLY.12 | RELEU ÎNCĂLZIT SPATE |
| RLY.13 | ÎNCĂLZITOR PTC #3 Releu (Diesel) |
| RLY.14 | RELEU DE IEȘIRE AL ALIMENTĂRII |

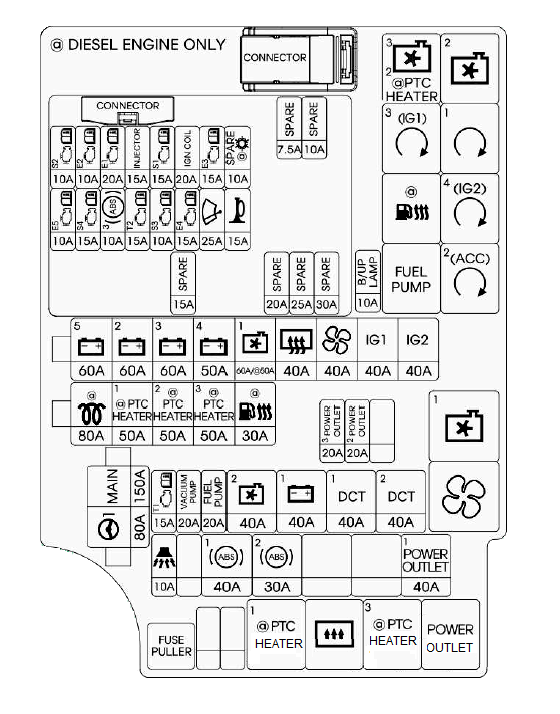

Siguranțe
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperaj [A] | Descriere |
| F1 | MAIN MAIN | 150A | Siguranță: F27, F29, F30, F33 |
| F2 | MDPS 1 | 80A | Unitate MDPS |
| F3 | B+5 | 60A | Bloc PCB (siguranță: F43, F44, F50, F51, F52;
Releu control motor). |
| F4 | B+2 | 60A | IGPM (siguranțe: F30, IPS0, IPS1, IPS2) |
| F5 | B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6) |
| F6 | B+4 | 60A | IGPM (siguranță: F3, F4, F5, F7, F8, F12) |
| F7 | VENTILATORE DI RAFFREDDAMENTO 1 | 60A | RLY.9 (benzină) |
| F7 | RISCALDATORE PTC 1 | 50A | RLY.2 (Diesel) |
| F8 | RISCALDATO POSTERIORE | 40A | Releu RISCALDATO POSTERIORE |
| F9 | VENTILATORE | 40A | RLY.10 |
| F10 | ACCENSIONE 1 | 40A | Comutator aprindere, bloc conexiune E/R (RLY.3, RLY8) |
| F11 | ACCENSIONE 2 | 40A | Comutator aprindere, bloc conexiune E/R (RLY.6) |
| F12 | GLOW | 80A | Unitate bujii incandescente |
| F13 | RISCALDATORE PTC 1 | 50A | RLY.11 |
| F14 | RISCALDATORE PTC 2 | 50A | RLY.1 |
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| F15 | ÎNCĂLZITOR PTC 3 | 50A | RLY.13 |
| F 16 | ÎNCĂLZITOR COMBUSTIBIL | 30A | RLY.5 |
| F17 | PRIZA DE PUTERE 3 | 20A | Priză de alimentare spate 1 |
| F18 | PRIZA DE PUTERE 2 | 20A | Priză de alimentare față |
| F20 | TCU1 | 15A | TCM |
| F21 | POMPĂ GOL | 20A | Pompă gol |
| F22 | POMPĂ COMBUSTIBIL | 20A | RLY.7 |
| F23 | VENTILATOR RĂCIRE 2 | 40A | RLY.9, RLY.2 (benzină) |
| F24 | B+1 | 40A | IGPM (dispozitiv de întrerupere automată a curentului de dispersie, siguranță: F21, F24, F27, F33) |
| F25 | DCT 1 | 40A | TCM |
| F26 | DCT 2 | 40A | TCM |
| F27 | CLAXON AL ALARMEI ANTI-FURT | 10 A | Cutia de relee ICM (releu semnal acustic alarmă antifurt) |
| F29 | ABS 1 | 40A | Modul control Sistem antiblocare roți (ABS);
Modul control ESP; Conector control universal. |
| F30 | ABS 2 | 30A | Modul control Sistem antiblocare roți (ABS);
Modul control ESP; Conector control universal. |
| F33 | PRIZA DE PUTERE 1 | 40A | RLY.14 |
| F34 | BEC DE REZERVĂ | 10 A | Comutator bec de rezervă |
Kappa 1.0 T-GDI
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| F37 | SENZOR 2 | 10 A | Electrovalvă de control RCV;
Electrovalvă de control a pre-curgerii; Valvă de control a uleiului nr. 1/#2; Releu A/Con; Bloc siguranțe E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | – |
| F41 | SENZOR 1 S1 | 15A | Senzor de oxigen (în sus);
Senzor de oxigen (în jos). |
| F42 | BOBINĂ APRINDERE | 20A | Bobine de aprindere #1/#2/#3 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | Releu A/Con |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENZOR 4 S4 | 15A | – |
| F47 | ABS 3 | 10 A | Modul control Sistem antiblocare roți (ABS)/ESP;
Conector control universal. |
| F48 | TCU 2 | 15A | Bloc siguranțe E/R (siguranță: F34) |
| F49 | SENZOR 3 | 10 A | Bloc siguranțe E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | ȘTERGĂTOR | 25A | Releu Ștergător parbriz |
| F52 | CLAXON | 15A | Releu Claxon |
Kappa 1.4 T-GDI
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| F37 | SENZOR 2 | 10 A | Electrovalvă de control RCV;
Electrovalvă de control a pre-curgerii; Valvă de control a uleiului nr. 1/#2; Releu A/Con; Bloc de conexiune E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | – |
| F41 | SENZOR 1 | 15A | Senzor de oxigen (spre sus);
Senzor de oxigen (spre jos). |
| F42 | BOBINĂ APRINDERE | 20A | Bobine de aprindere #1/#2/#3/#4 |
| F43 | ECU 3 | 15A | ECM |
| F44 | A/CON | 10 A | Releu A/Con |
| F45 | ECU 5 | 10 A | ECM |
| F46 | SENZOR 4 | 15A | Pompă gol |
| F47 | ABS 3 | 10 A | Modul control Sistem antiblocare roți (ABS)/ESP;
Conector control universal. |
| F48 | TCU 2 | 15A | TCM;
Comutator gamă transmisie; Bloc de conexiune E/R (siguranță: F34). |
| F49 | SENZOR 3 | 10 A | Bloc de conexiune E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | ȘTERGĂTOR | 25A | Releu ștergător parbriz |
| F52 | CLAXON | 15A | Releu claxon |
Kappa 1,4 MPI
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Senzor de poziție arbore cu came #1/#2;
Electrovalvă de control pre-curgere; Electrovalvă de control ulei #1/#2; Electrovalvă admisie variabilă; Bloc de conexiune E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | Injector #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Senzor de oxigen (în sus);
Senzor de oxigen (în jos). |
| F42 | IGNITION COIL | 20A | Bobine de aprindere #1/#2/#3/#4;
Condensator. |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Modul control Sistem antiblocare roți (ABS)/ESP;
Conector control universal. |
| F48 | TCU 2 T2 | 15A | Bloc de conexiune E/R (siguranță: F34) |
| F49 | SENSOR 3 S3 | 10 A | Bloc de conexiune E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | – |
| F51 | WIPER | 25A | Releu Ștergător parbriz |
| F52 | HORN | 15A | Releu Claxon |
Gama 1,6 MPI
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Senzor poziție arbore cu came #1/#2;
Electrovalvă control pre-curgere; Electrovalvă control ulei #1/#2; Electrovalvă admisie variabilă; Bloc conexiune E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM/PCM |
| F39 | ECU 1 E1 | 20A | ECM/PCM |
| F40 | INJECTOR INJECTOR | 15A | Injector #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Senzor de oxigen (sus);
Senzor de oxigen (jos). |
| F42 | IGNITION COIL | 20A | Bobine de aprindere #1/#2/#3/#4;
Condensator. |
| F43 | ECU 3 E3 | 15A | ECM/PCM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM/PCM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Modul control Sistem antiblocare roți (ABS)/ESP;
Conector control universal. |
| F48 | TCU 2 T2 | 15A | Comutator gamă punte motor;
Bloc conexiune E/R (siguranță: F34). |
| F49 | SENSOR 3 S3 | 10 A | Bloc conexiune E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | ECM/PCM |
| F51 | WIPER | 25A | Releu Ștergător/Ștergătoare parbriz |
| F52 | HORN | 15A | Releu Claxon |
U-II 1,6 TCI
| Nr | Nume | Amperaj [A] | Descriere |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Senzor nivel ulei;
Actuator electronic VGT; Supapă răcire EGR; Supapă reglare presiune combustibil; Senzor PM; Comutator lumină de stop; Releu A/Con; Bloc conexiune E/R (RLY.2/5/11). |
| F38 | ECU 2 E2 | 10 A | – |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Sondă lambda #1/#2 |
| F42 | IGNITION COIL | 20A | Bobine de aprindere #1/#2/#3/#4 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | Încălzitor filtru combustibil și senzor avertizare filtru combustibil;
Grupul bujiilor incandescente. |
| F47 | ABS 3 3 | 10 A | Modul control Sistem antiblocare roți (ABS)/ESP;
Conector control universal. |
| F48 | TCU 2 T2 | 15A | TCM;
Comutator gamă transmisie; Bloc conexiune E/R (siguranță: F34). |
| F49 | SENSOR 3 S3 | 10 A | Senzor debit aer;
Supapă reglare presiune în bară; Senzor poziție arbore cu came; Supapă presiune ulei; Bloc conexiune E/R (RLY.7). |
| F50 | ECU 4 E4 | 15A | – |
| F51 | WIPER | 25A | Releu Ștergător parbriz |
| F52 | HORN | 15A | Releu Claxon |
