Hyundai i30n (2018-2019) – cutia de siguranțe
Hyundai i30n (2018-2019) – schema cutiei de siguranțe
Anul producției: 2018, 2019.

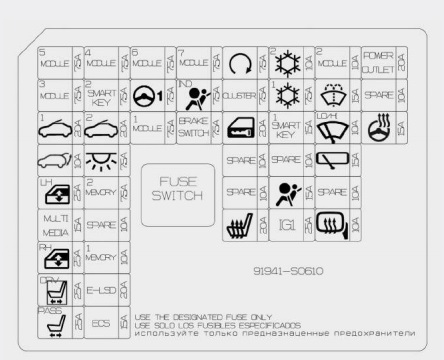

Panoul bloc siguranțe partea șoferului
| Siguranță | Nume | Simbol | Amperi [A] | Descriere |
| F1 | MODULE 5 |  |
7,5 | Oglindă electrocrómatică;
Modul E-Call MTS; Unitate principală audio, A / V și navigație; Modul control climatizare; Indicator levier cutie automată A / T; Comutator consolă partea dreaptă; Convertor DC-DC; Far față stânga și dreapta; Modul dispozitiv nivelare faruri; Modul control încălzire scaune față; Modul IMS partea șoferului. |
| F2 | MODULE 3 |  |
7,5 | Modul ușă partea șoferului și partea pasagerului, BCM |
| F3 | SUNROOF 1 |  |
20 | Trapă panoramică |
| F4 | TAILGATE |  |
10 | Releu portbagaj spate |
| F5 | POWER WINDOW LH |  |
25 | Releu geam stânga;
Modul geam siguranță partea șoferului și partea pasagerului; Modul geam siguranță spate (stânga). |
| F6 | MULTIMEDIA |  |
15 | Unitate principală audio, A / V și navigație;
Convertor DC-DC. |
| F7 | POWER WINDOW RH |
 |
25 | Releu geam electric dreapta;
Modul geam partea șoferului și partea pasagerului; Modul geam siguranță spate (dreapta). |
| F8 | POWER SEAT DRIVER |
 |
25 | Comutator scaun manual partea șoferului;
Modul IMS partea șoferului. |
| F9 | POWER SEAT PASSENGER |
 |
25 | Comutator reglaj manual scaun partea pasagerului |
| F10 | MODULE 4 |  |
7,5 | Modul asistență menținere bandă;
Comutator lumină de stop, BCM; Modul ECU LSD; Modul ESC. |
| F11 | SMART KEY 2 |  |
7,5 | Modul control inteligent cheie;
Modul imobilizator. |
| F12 | SUNROOF 2 |  |
20 | Trapă panoramică |
| F13 | INTERIOR LAMP |
 |
7,5 | Încărcător wireless;
Lumină de noapte stânga și dreapta; Lumină interior; Lumină consolă plafon; Lumină personală stânga și dreapta; Senzor ploaie; Iluminare cheie aprindere; Comutator avertizare uși; Lumină compartiment port-objete; Lumină portbagaj; Senzor ploaie. |
| F14 | MEMORY 2 |  |
7,5 | Modul MTS E-Call |
| F 16 | MEMORY 1 |  |
10 | Modul ușă partea șoferului și partea pasagerului;
Modul IMS partea șoferului; BCM; Modul control climatizare; Tablou de bord; Senzor automat lumină și cameră; Cutia de relee ICM (releu pliere / deschidere oglindă exterioară) F17. |
| F17 | E-LSD | E-LSD | 20 | ECU LSD |
| F18 | ECS | ECS | 15 | Unitate ECS |
| F19 | MODULE 6 |  |
7,5 | Modul Smart Key Control, BCM |
| F20 | MDPS |  |
7,5 | Modul MDPS;
Senzor unghi direcție. |
| F21 | MODUL 1 |  |
7,5 | Comutatorul luminilor de avarie;
Comutatorul închiderii centralizate a ușilor; Modul ușă șofer și pasager; Alimentarea oglinzii exterioare a șoferului și a pasagerului; Mâner exterior al cheii inteligente pentru șofer și pasager; Conector pentru legătura de date. |
| F22 | MODUL 7 |  |
7,5 | Modul control încălzire scaun față;
Unitate ESG; Motor ventilator răcire; Încălzitor gură de aer. |
| F23 | AIRBAG INDICATOR |
 |
7,5 | Tablou de bord;
Comutator central închidere uși. |
| F24 | COMUTATOR FRÂNĂ |  |
7,5 | Modul control cheie inteligentă;
Comutator lumină de stop. |
| F25 | START |  |
7,5 | Modul control inteligent;
Bloc conexiune în compartiment motor (RLY.4). |
| F26 | CLUSTER | CLUSTER | 7,5 | Cluster instrumente |
| F27 | ÎNCHIDERE UȘĂ |  |
20 | Releu blocare și deblocare uși;
Cutia de relee ICM (releu încuietoare mortă). |
| F30 | ÎNCĂLZIRE SCAUN FAȚĂ |
 |
20 | Modul control încălzire scaune față |
| F31 | AER CONDICȚIONAT 2 |
 |
10 | Modul control climatizare, ECM;
Motor ventilator; Bloc conexiune în compartiment motor (RLY.10). |
| F32 | AER CONDICȚIONAT 1 |
 |
7,5 | Modul control climatizare;
Bloc conexiune în compartiment motor (RLY.10 / 11). |
| F33 | CHEIE INTELIGENTĂ 1 |  |
15 | Modul control inteligent cheie;
Modul imobilizator. |
| F35 | AIRBAG |  |
15 | Modul control SRS |
| F36 | APRINDERE 1 |  |
25 | Bloc PCB (F45 / F46 / F47) |
| F37 | MODUL 2 |  |
10 | Încărcător wireless;
Modul E-Call MTS; Modul control inteligent cheie; BCM; Unitate audio principală; A / V și navigație; Convertor DC-DC; Comutator alimentare oglindă exterioară; Bloc conexiune în compartiment motor (RLY.14F38). |
| F38 | SPĂLĂTOR |  |
15 | Comutator multifuncțional |
| F39 | ȘTERGĂTOR |  |
10 | ECM, BCM |
| F40 | ȘTERGĂTOR SPATE |
 |
15 | Releu ștergător spate |
| F42 | OGLINDĂ ÎNCĂLZITĂ |
 |
10 | Alimentare oglindă exterioară șofer și pasager;
Modul control climatizare; ECM / PCM. |
| F43 | PRIZA DE PUTERE |
PRIZA DE PUTERE | 20 | Presofond spate # 2 |
| F45 | VOLAN ÎNCĂLZIT |
 |
15 | BCM |

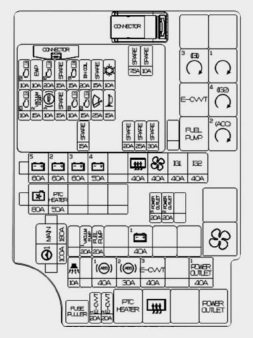

Panoul cutiei de siguranțe în compartimentul motor
| Releu | Simbol | Numele releului |
| RLY.3 |  |
Releu PDM # 3 (IG1) |
| RLY.4 |  |
Releu START |
| RLY.5 | E-CVVT | Releu E-CVVT |
| RLY.6 |  |
Releu PDM # 4 (IG2) |
| RLY.7 |  |
Releu pompei combustibil |
| RLY.8 |  |
Releu PDM # 2 (ACC) |
| RLY.10 |  |
Releu ventilator |
| RLY.11 | PTC HEATER | Releu încălzitor PTC # 1 |
| RLY.12 |  |
Releu deflector spate |
| RLY.14 | POWER OUTLET | Releu priză alimentare |
| Siguranță | Nume siguranță | Simbol | Amperaj [A] | Descriere |
| F1 | MAIN | MAIN | 180 | Siguranță: F27, F29, F30, F33 |
| F2 | MDPS 1 |  |
100 | Unitate MDPS |
| F3 | B + 5 |  |
60 | Bloc siguranțe (siguranță: F44, F50, F51, F52, releu control motor) |
| F4 | B + 2 |  |
60 | IGPM (siguranță: F30, IPS0, IPS1, IPS2) |
| F5 | B + 3 |  |
60 | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| F6 | B + 4 |  |
60 | IGPM (siguranță: F3, F4, F5, F7, F8, F9, F12, F17, F18) |
| F8 | SPATE ÎNCĂLZIT |
 |
40 | RLY.12 |
| F9 | VENTILATOR |  |
40 | RLY.10 |
| F10 | APRINDERE 1 |  |
40 | Comutator aprindere;
Bloc conexiune compartiment motor (RLY.3, RLY8). |
| F11 | APRINDERE 2 |  |
40 | Comutator aprindere;
Bloc conexiune compartiment motor (RLY.4, RLY6). |
| F12 | VENTILATOR RĂCIRE |  |
80 | Motor ventilator răcire |
| F13 | PTC ÎNCĂLZITOR 1 |
 |
50 | RLY.11 |
| F17 | PRIZA DE PUTERE 3 |  |
20 | Pressofondo spate |
| F18 | PRIZA DE PUTERE 2 |  |
20 | Pressofondo spate |
| F21 | POMPĂ VACUUM 1 |  |
20 | Pompă gol |
| F22 | POMPĂ COMBUSTIBIL | POMPĂ COMBUSTIBIL | 20 | RLY.7 |
| F24 | B + 1 |  |
40 | IGPM (dispozitiv Autocut de curent de dispersie, siguranță: F21, F24, F27, F33) |
| F27 | ALARMA CLAXON |
 |
10 | Cutia de relee ICM (releu claxon alarmă antifurt) |
| F29 | ABS1 |  |
40 | Modul control ESP |
| F30 | ABS2 |  |
30 | Modul control ESP |
| F31 | E-CVVT 3 | 3 E-CVVT | 40 | RLY.5 |
| F33 | PRIZA DE PUTERE 1 |  |
40 | RLY.14 |
| F34 | E-CVVT1 | 1 E-CVVT | 10 | ECM |
| F35 | E-CVVT2 | 2 E-CVVT | 20 | ECM |
Panoul cutiei de siguranțe în compartimentul motor (capac terminal baterie)
