Hyundai Kona I (2017-2021) – cutia de siguranțe
Hyundai Kona I (2017-2021) – schema cutiei de siguranțe
Anul producției: 2017, 2018, 2019, 2020, 2021.
Poziția cutiei de siguranțe
Cutia de siguranțe se află în compartiment motor și în bord (scaun partea șoferului)

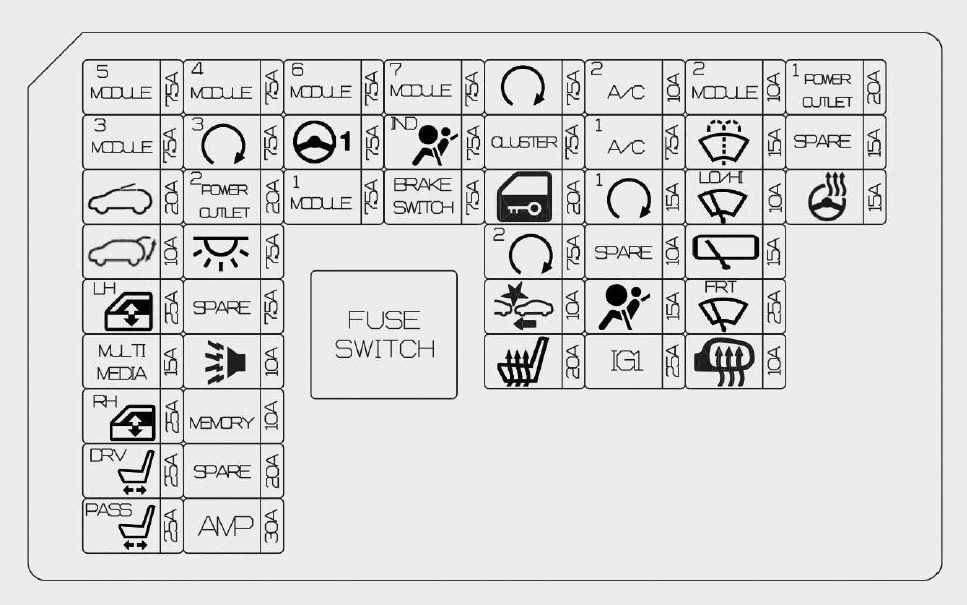

Schema cutiei de siguranțe a bordului
| Nume siguranță | Amperaj [A] | Descriere |
|---|---|---|
| Nume siguranță | Amperaj [A] | Descriere |
| MODULE 5 | 7,5A | Manetă cutie automată (A/T);
Oglindă electrocromatică; AMP; Unitate principală A/V și navigație; Modul control climatizare; Modul scaune față – ventilație; Modul încălzire scaune față. |
| MODULE 3 | 7,5A | Comutator lumină de stop;
BCM; Manetă cutie automată (A/T). |
| SUNROOF | 20A | Unitate trapă |
| TAIL GATE OPEN | 10 A | Releu portbagaj spate |
| P/WINDOW LH | 25A | Releu geam stânga LH;
Modul geam de siguranță partea șoferului. |
| MULTIMEDIA | 15A | Unitate principală A/V și navigație |
| P/WINDOW RH | 25A | Releu geam electric dreapta;
Modul geam de siguranță partea pasagerului. |
| P/SEAT (DRV) | 25A | Comutator manual scaun partea șoferului |
| P/SEAT (PASS) | 25A | Comutator manual scaun partea pasagerului |
| MODULE 4 | 7,5A | Unitate avertizare colț mort – parte stângă și dreaptă;
Portbagaj activ; BCM; Semnal sonor avertizare distanță parcare; Unitate asistență menținere bandă (linie); ECM pentru 4 roți. |
| PDM3 | 7,5A | Modul control inteligent cheie;
Modul imobilizator. |
| POWER OUTLET 2 | 20A | Cutia de relee ICM (releu ieșire alimentare) |
| INTERIOR LAMP | 7,5A | Lampă în compartiment torpedou;
Lumină parasolar stânga și dreapta; Iluminare interioară; Lampă consolă plafon; Modul încărcare wireless; Comutator consolă partea șoferului; Lampă portbagaj. |
| B/ALARM HORN | 10 A | Cutia de relee ICM (releu semnal acustic alarmă antifurt) |
| MEMORY | 10 A | Modul control climatizare;
Display Head Up; Set indicatori; Oglindă electrocromatică. |
| AMP | 30A | AMP |
| MODULE 6 | 7,5A | Modul control inteligent chei;
BCM. |
| MDPS | 7,5A | Unitate MDPS |
| MODULE 1 | 7,5A | Portbagaj activ;
Comutator blocare cheie aprindere; BCM; Comutator lumini avarie; Conector legătură date; Senzor ploaie. |
| MODULE 7 | 7,5A | Modul scaun față ventilat;
Modul încălzire scaun față. |
| Nume siguranță | Amperaj [A] | Descriere |
|---|---|---|
| A/BAG IND | 7,5A | Cluster instrumente;
Modul control climatizare. |
| BRAKE SWITCH | 7,5A | Comutator lumină de stop;
Modul control inteligent cheie. |
| START | 7,5A | Comutator gamă cutie automată (A/T);
ECM; Cutia de siguranțe relee ICM (releu alarmă antifurt) |
| CLUSTER | 7,5A | Display Head Up;
Set semnalizatoare. |
| DOOR LOCK | 20A | Releu încuietoare ușă;
Releu de deblocare ușă; Cutia de siguranțe relee ICM (releu de deblocare cu dublă tură). |
| PDM 2 | 7,5A | Comutator buton Start/Stop;
Modul imobilizator. |
| FCA | 10 A | Unitate asistență evitare coliziuni frontale |
| S/HEATER | 20A | Modul încălzire scaune față;
Modul scaune față ventilate. |
| A/C 2 | 20A | Modul control climatizare;
Motor ventilator; Rezistor ventilator; Bloc conexiune E/R (releu ventilator). |
| A/C 1 | 7,5A | Modul control climatizare;
Bloc conexiune E/R (releu nr. 2 încălzitor PTC, releu ventilator, releu nr. 1 încălzitor PTC). |
| PDM 1 | 15A | Modul control inteligent chei |
| AIR BAG | 15A | Modul control SRS;
Senzor detectare pasager. |
| IG1 | 25A | Bloc PCB (SIGURANȚĂ: ABS 3, ECU 5, SENSOR 4, TCU 2) |
| MODULE 2 | 10 A | Încărcător wireless;
Modul control cheie inteligentă; BCM; Unitate principală A/V și navigație; Cutia de siguranțe relee ICM (releu priză alimentare); Comutator alimentare oglindă exterioară; AMP. |
| WASHER | 15A | Comutator multifuncțional |
| WIPER (LO/HI) | 10 A | BCM, bloc PCB (releu ștergător față (jos)),;
Motor ștergător față. |
| WIPER RR | 15A | Releu ștergător spate;
Motor ștergător spate. |
| WIPER FRT | 25A | Motor ștergător față;
Bloc PCB (releu ștergător față (jos)). |
| HEATED MIRROR | 10 A | Oglindă exterioară, alimentare partea șoferului/partea pasagerului,;
Modul control climatizare; ECM. |
| POWER OUTLET 1 | 20A | Brichetă |
| HEATED STEERING | 15A | BCM |
Schema cutiei de siguranțe în compartiment motor
| Nume siguranță | Amperaj [A] | Circuit protejat |
|---|---|---|
| Nume siguranță | Amperaj [A] | Circuit protejat |
| ALT | 150A | Bloc conexiune E/R (siguranță – Sistem antiblocare roți (ABS) 1, Sistem antiblocare roți (ABS) 2, 4WD);
Alternator. |
| MDPS | 80A | Unitate MDPS |
| B+5 | 60A | Bloc PCB (Siguranță – CLAXON, FARURI DE DRUM HI, CLIMATIZARE, ECU 4, ECU 3), Releu control motor) |
| B+2 | 60A | IGPM (siguranțe – S/ÎNCĂLZITOR), IPS0, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50A | IGPM (Siguranță – P/GEAM STÂNGA, P/GEAM DREAPTA, DESCHIDERE HAYON, TRAPĂ, B/ALARMĂ CLAXON, PRIZĂ 2, AMPLIFICATOR, P/SCAUN (PASAGER), P/SCAUN (ȘOFER)) |
| COOLING FAN | 60A/50A | Bloc conexiune E/R (releu ventilator răcire nr. 2, releu ventilator răcire nr. 1) |
| REAR HEATED | 40A | Bloc conexiune E/R (releu încălzitor scaun spate) |
| BLOWER | 40A | Bloc conexiune E/R (releu ventilator) |
| IG1 | 40A | Fără Smart Key: întrerupător aprindere
Cu Smart Key: bloc conexiune E/R (releu PDM #3 (IG1), releu PDM #2 (ACC) |
| Nume siguranță | Amperi [A] | Circuit protejat |
|---|---|---|
| IG2 | 40A | Fără Smart Key: întrerupător aprindere, bloc conexiune E/R (releu Start #1)
Cu Smart Key: bloc conexiune E/R (releu PDM #4 (IG2), releu Start #1) |
| PTC HEATER 1 | 50A | Bloc conexiune E/R (releu nr. 1 al încălzitorului PTC) |
| PTC HEATER 2 | 50A | Bloc conexiune E/R (releu nr. 2 al încălzitorului PTC) |
| TCU 1 | 15A | TCM |
| VACUUM PUMP | 20A | Pompă vid |
| FUEL PUMP | 20A | Bloc conexiune E/R (releu pompă combustibil) |
| B+1 | 40A | IGPM (Siguranță – INTRERUPĂTOR FRÂNĂ, PDM 1, ÎNCUIETORI UȘĂ, MODUL 1, PDM 2), dispozitiv de întrerupere automată a curentului de dispersie) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | ECM pentru 4 roți |
| ABS 1 | 40A | Modul control ESC;
Conector control universal. |
| ABS 2 | 30A | Modul control ESC |
GAMĂ 1,6 l T-GDI
| Nume siguranță | Amperi [A] | Descriere |
|---|---|---|
| SENSOR 2 | 10 A | Bloc PCB (releu A/CON);
bloc conexiune E/R (releu ventilator răcire nr. 1); Electrovalvă control ventilație; Electrovalvă control RCV; Electrovalvă control ulei nr. 1–#2; Electrovalvă închidere rezervor. |
| ECU 2 | 10 A | ECM |
| ECU 1 | 20A | ECM |
| INJECTOR | 15A | Injectoare |
| SENSOR 1 | 15A | Senzor de oxigen (sus);
Senzor de oxigen (jos). |
| IGN COIL | 20A | Bobine de aprindere #1~#4 |
| ECU 3 | 15A | ECM |
| A/C | 10 A | Bloc PCB (releu A/CON) |
| ECU 5 | 10 A | ECM |
| SENSOR 4 | 15A | Pompă gol |
| ABS 3 | 10 A | Modul control ESC;
Conector control universal. |
| TCU 2 | 15A | TCM;
Comutator gamă cutie de viteze. |
| SENSOR 3 | 10 A | Bloc conexiune E/R (releu pompă combustibil) |
| ECU 4 | 15A | ECM |
| H/LAMP HI | 10 A | Bloc PCB (releu far față (înalt)) |
| HORN | 15A | Bloc PCB (releu claxon) |
NU 2.0L MPI
| Nume siguranță | Amperi [A] | Descriere |
|---|---|---|
| A/C | 10 A | Bloc PCB (releu A/CON) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Conector control universal;
Modul control ESC. |
| TCU 2 | 15A | Comutator gamă punte motor |
| SENSOR 3 | 10 A | Bloc conexiune E/R (releu pompă combustibil) |
| ECU 4 | 15A | PCM |
| H/LAMP HI | 10 A | Bloc PCB (releu far față (înalt)) |
| HORN | 15A | Bloc PCB (releu claxon) |
