Hyundai Elantra VII (2021)

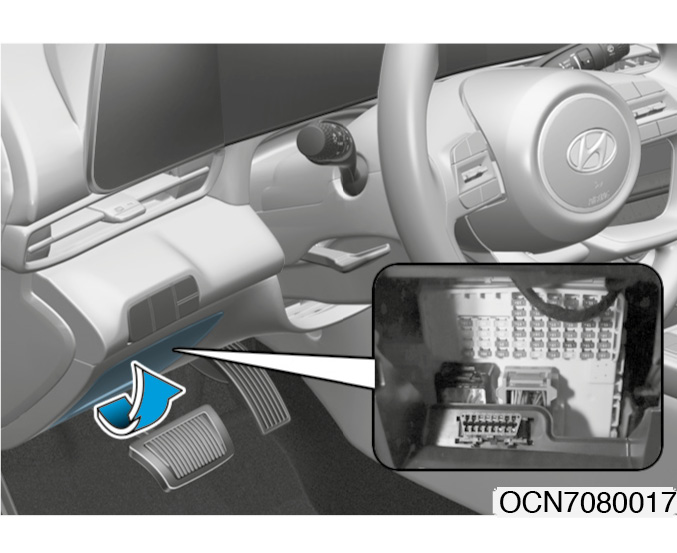

Înlocuirea siguranțelor sub bord
1. Opriți vehiculul.
2. Opriți toate întrerupătoarele.
3. Îndepărtați capacul cutiei de siguranțe.
4. Folosind eticheta prezentă pe partea interioară a capacului cutiei de siguranțe, localizați siguranța de verificat.
5. Scoateți siguranța de verificat. Pentru a îndepărta siguranța utilizați unealta prezentă în cutia de siguranțe din compartimentul motor.
6. Verificați siguranța scoasă: dacă este arsă, trebuie înlocuită. Siguranțele de schimb se găsesc în cutia de siguranțe sub bord (sau în cutia de siguranțe din compartimentul motor).
7. Introduceți o siguranță nouă de același tip și amperaj și asigurați-vă că este fixată corect în cleme. Dacă siguranța este slăbită în cleme, contactați un Centru Service Autorizat (CAS) Hyundai.
În cazul lipsei siguranței de schimb corecte într-o situație de urgență, utilizați o siguranță de același tip și amperaj care protejează un circuit neutilizat, de exemplu circuitul brichetei.

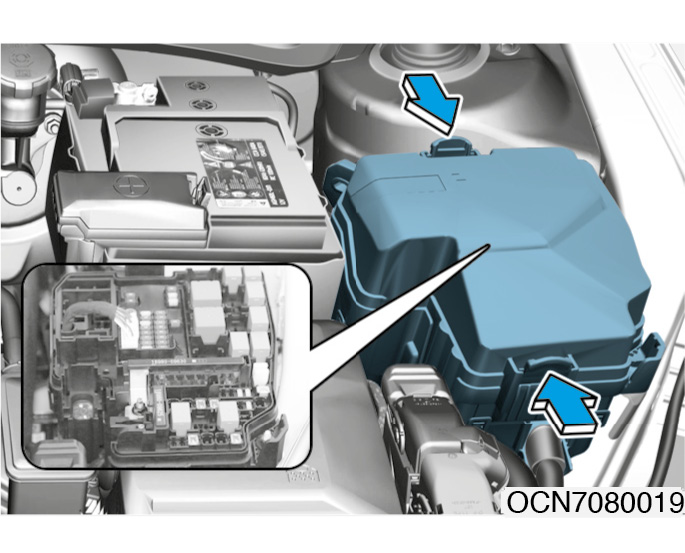

Dacă farurile față sau alte echipamente electrice ale vehiculului nu funcționează și siguranța circuitului în cauză este intactă, verificați siguranțele din cutia situată în compartimentul motor. Dacă siguranța din această cutie este arsă, trebuie înlocuită cu o siguranță de același amperaj.

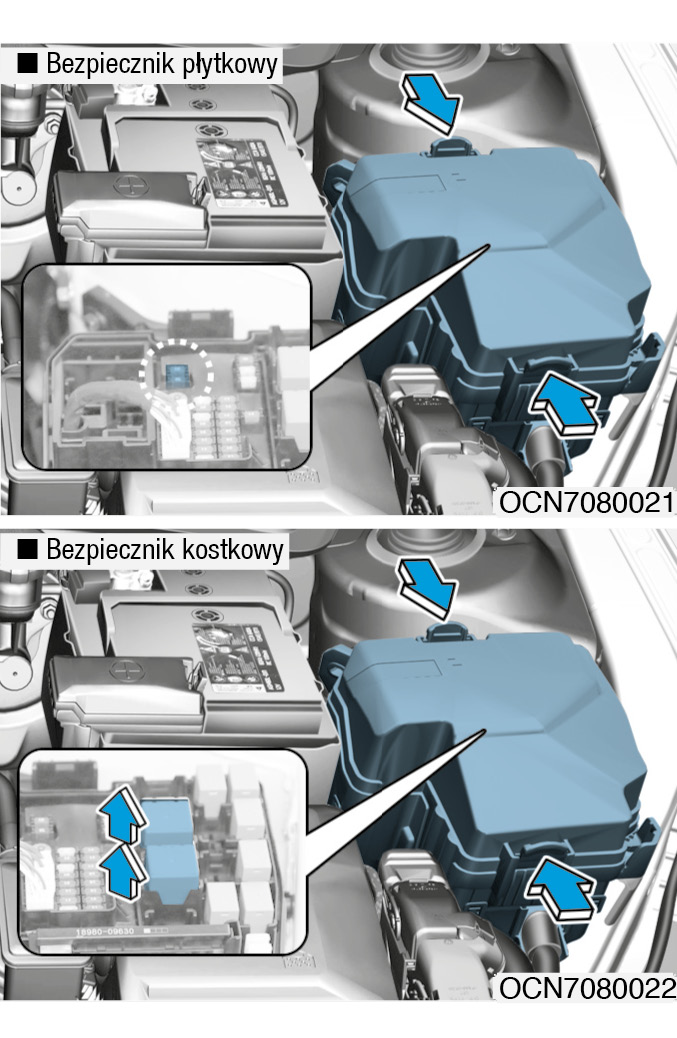

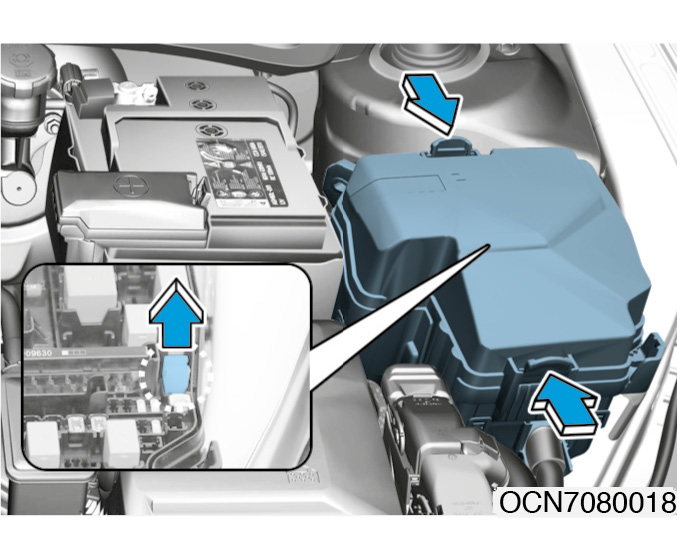

Înlocuirea siguranțelor în compartimentul motor
1. Opriți vehiculul.
2. Opriți toate întrerupătoarele.
3. Apăsați marginea capacului cutiei de siguranțe, apoi ridicați și îndepărtați capacul.
4. Verificați siguranța scoasă: dacă este arsă, trebuie înlocuită. Pentru a scoate sau introduce o siguranță, utilizați unealta prezentă în această cutie de siguranțe.
5. Introduceți o siguranță nouă de același tip și amperaj și asigurați-vă că este fixată corect în cleme. Dacă siguranța este slăbită în cleme, contactați un Centru Service Autorizat (CAS) Hyundai.
După ce ați verificat cutia de siguranțe din compartimentul motor, asigurați-vă că ați reposiționat corect capacul cutiei. Poziționarea corectă a capacului este confirmată de un clic caracteristic. În caz contrar, apa ar putea pătrunde în cutie și ar putea cauza o defecțiune electrică.

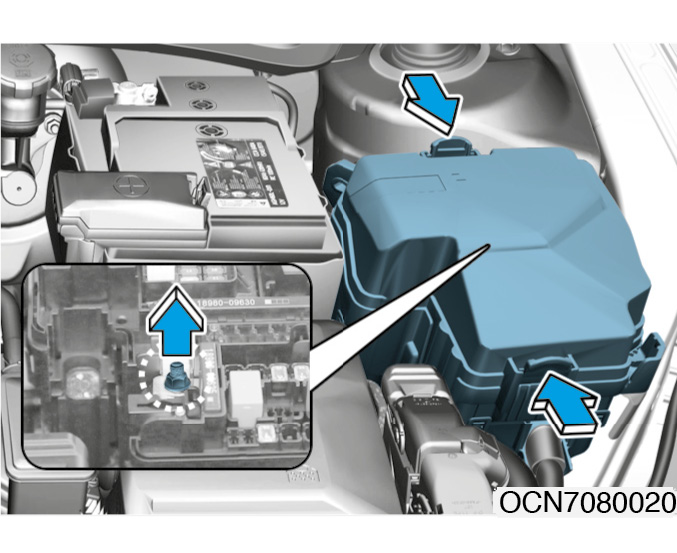

Siguranțe de curent mare (siguranțe principale)
Dacă se arde o siguranță care protejează un circuit de curent mare, procedați astfel:
1. Opriți vehiculul.
2. Deconectați borna negativă (–) de la baterie.
3. Apăsați marginea capacului cutiei de siguranțe, apoi ridicați și îndepărtați capacul.
4. Desfaceți piulițele indicate în ilustrația de mai sus.
5. Înlocuiți siguranța cu una nouă de același tip și cu aceleași caracteristici.
6. Montați în ordine inversă față de demontare.
În cazul arderii unei siguranțe de curent mare, contactați un Centru Service Autorizat (CAS) Hyundai.
Descrierea siguranțelor și releelor
Cutia de siguranțe sub bord

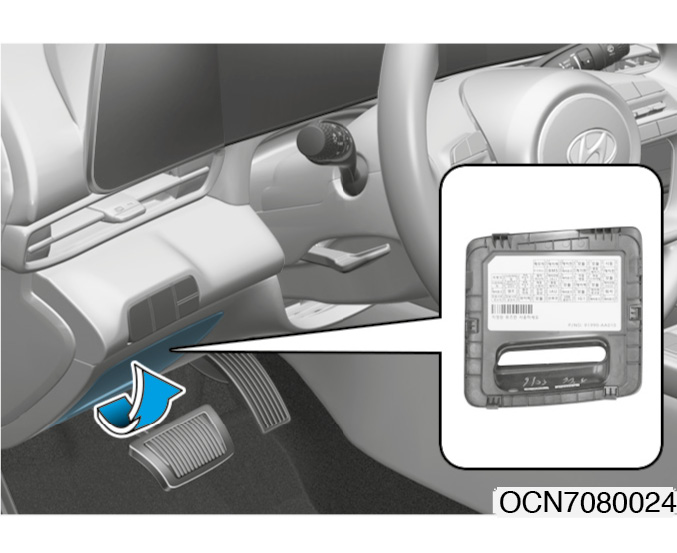

Pe partea interioară a capacelor cutiilor de siguranțe și relee se găsesc denumirile siguranțelor și amperajul.
InformațieDispunerea reală a cutiilor de siguranțe ale vehiculului achiziționat poate diferi de cea prezentată în Manual. Informațiile furnizate reflectă starea la momentul publicării. În timpul verificării siguranțelor, utilizați descrierile de pe capacele cutiilor acestora.

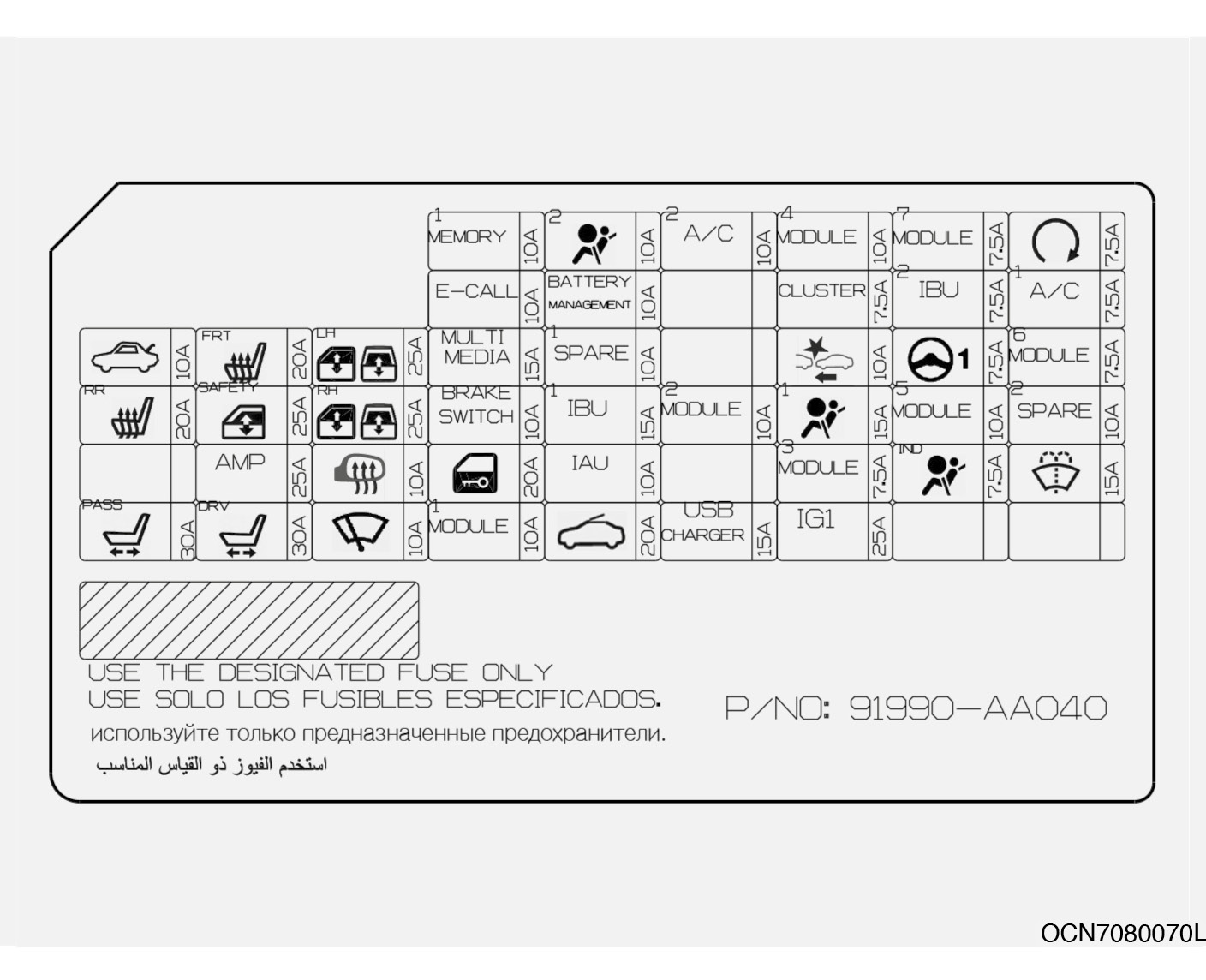

Cutia de siguranțe sub bord |
|||
|
Nume |
Designație |
Amperaj |
Circuit protejat |
|
MEMORY1 |
|
10 A |
Releu de pliere/derulare a oglinzilor exterioare, sistem memorie setări (IMS) partea șoferului, oglindă electrică controlată electric partea șoferului/partea pasagerului, bord, modul control sistem climatizare |
|
AIR BAG2 |
|
10 A |
Modul control sistem SRS-Airbag |
|
A/C2 |
|
10 A |
Cutia B/P lângă compartiment motor (RLY.13), modul control sistem climatizare, motor ventilator, rezistor ventilator |
|
MODULE4 |
|
10 A |
Modul control sistem menținere bandă (LKA), comutatoare în bord, modul control sistem asistență coliziune la parcare, unitate IBU, indicator mod transmisie A/T, comutatoare în consola față |
|
MODULE7 |
|
7,5 A |
Modul control sistem asistență coliziune la parcare, controler ventilator radiator, modul control încălzire scaune spate |
|
START |
|
7,5 A |
Releu alarmă auto, senzor poziție selector transmisie, modul PCM/ECM, unitate IBU, cutia B/P lângă compartiment motor (RLY.5) |
|
E-CALL |
|
10 A |
Modul eCall sistem MTS |
|
CLUSTER |
|
7,5 A |
Bord |
|
IBU2 |
|
7,5 A |
Unitate IBU |
|
A/C1 |
|
7,5 A |
Cutia B/P lângă compartiment motor (RLY.13), modul control sistem climatizare, controler sistem climatizare |
|
TRUNK |
|
10 A |
Releu portbagaj |
|
S/HEATER FRT |
|
20 A |
Modul control ventilație scaune față, modul control încălzire scaune față |
|
P/WINDOW LH |
| ||
Cutia de siguranțe sub bord |
|||
|
Nume |
Designație |
Amperaj |
Circuit protejat |
|
MULTIMEDIA |
|
15 A |
Sistem audio, unitatea principală a sistemului audio, video și navigație (AVN) |
|
FCA |
|
10 A |
Modul control sistem asistență la coliziunea frontală (FCA) |
|
MDPS1 |
|
7,5 A |
Unitate sistem MDPS |
|
MODULE6 |
|
7,5 A |
Unitate IBU |
|
S/HEATER RR |
|
20 A |
Modul control încălzire scaune spate |
|
P/WINDOW SAFETY |
|
25 A |
Modul control sigur ferestre în portiera șoferului |
|
P/WINDOW RH |
|
25 A |
Comutator principal control ferestre, comutator control fereastră în portiera partea pasagerului |
|
BRAKE SWITCH |
|
10 A |
Comutator lumină de stop, unitate IBU |
|
IBU1 |
|
15 A |
Unitate IBU |
|
MODULE2 |
|
10 A |
Cutie B/P lângă compartiment motor (RLY.2), modul eCall sistem MTS, comutator control electric oglinzi exterioare, amplificator, unitate IBU, sistem audio, unitatea principală a sistemului audio, video și navigație (AVN), modul control sistem asistență la coliziune în timpul parcării |
|
AIR BAG1 |
|
15 A |
Modul control sistem SRS-Airbag |
Cutia de siguranțe sub bord |
||||||||||||||||||||||||||||||
|
Nume |
Designație |
Amperaj |
Circuit protejat |
|||||||||||||||||||||||||||
|
MODULE5 |
|
10 A |
Semnalizator al modului transmisiei A/T, încărcător wireless față, întrerupătoare pe bord, oglindă electrocromatică, controler sistem climatizare, modul control sistem climatizare, sistem audio, unitate principală sistem audio, video și navigație (AVN), conector diagnostic (DLC), modul eCall sistem MTS, amplificator, modul control încălzire scaune spate, sistem memorie setări (IMS) șofer, modul control ventilație scaune față, modul control încălzire scaune față, lampă față S/I |
|||||||||||||||||||||||||||
|
AMP |
|
25 A |
Amplificator |
|||||||||||||||||||||||||||
|
HEATED MIRROR |
|
10 A |
Oglindă exterioară controlată electric partea șoferului/pasagerului, modul PCM/ECM, modul control sistem climatizare, controler sistem climatizare |
|||||||||||||||||||||||||||
|
DOOR LOCK |
|
20 A |
Releu blocare/deblocare centrală uși |
|||||||||||||||||||||||||||
|
MODULE3 |
|
7,5 A |
Comutator mod sport, comutator lumină de stop |
|||||||||||||||||||||||||||
|
AIR BAG IND |
|
7,5 A |
Patru instrumente |
|||||||||||||||||||||||||||
|
WASHER |
|
15 A |
Comutator multifuncțional |
|||||||||||||||||||||||||||
|
P/SEAT PASS |
|
30 A |
Comutatoare reglare poziție scaun pasager |
|||||||||||||||||||||||||||
|
P/SEAT DRV |
|
30 A |
Comutatoare reglare poziție scaun șofer, sistem memorie setări (IMS) șofer |
|||||||||||||||||||||||||||
|
WIPER |
|
10 A |
Modul PCM/ECM, unitate IBU, motor ștergătoare parbriz, cutie B/P PCB (releu funcționare liberă ștergătoare față) |
|||||||||||||||||||||||||||
|
MODULE1 |
|
10 A |
Mâner exterior partea șoferului și pasagerului (în versiunile cu cheie inteligentă), senzor ploaie, comutator mod sport, conector diagnostic (DLC), comutator lumină avarie, întrerupătoare pe bord, blocare electromagnetică cheie |
|||||||||||||||||||||||||||
|
SUNROOF |
|
20 A |
Motor electric trapă |
|||||||||||||||||||||||||||
|

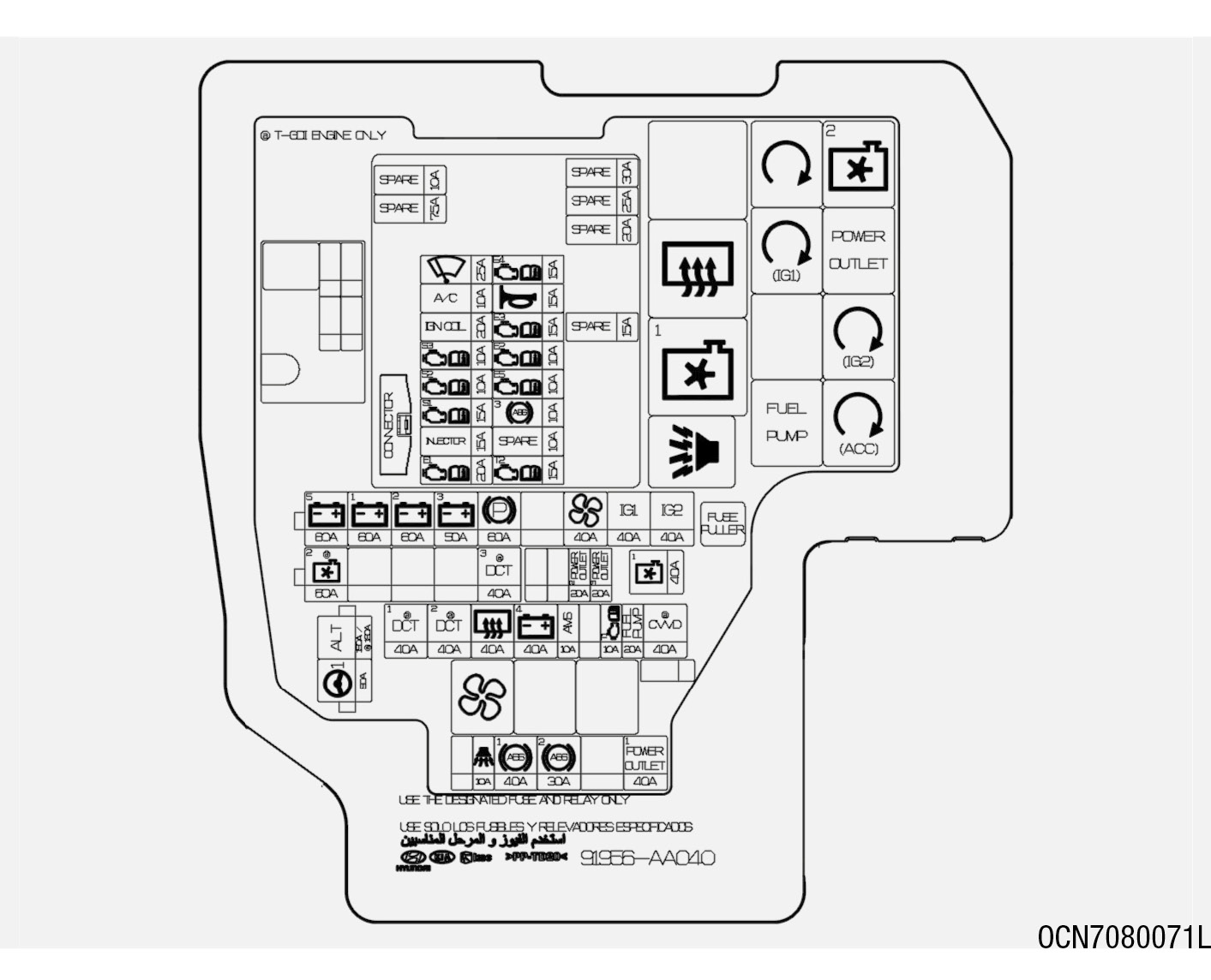

Cutia de siguranțe și relee în compartiment motor
Pe partea interioară a capacelor cutiilor de siguranțe și relee se găsesc numele siguranțelor și amperajul. InformațieDispunerea reală a cutiilor de siguranțe ale vehiculului achiziționat poate diferi de cea prezentată în Manual. Informațiile furnizate reflectă starea la momentul publicării. În timpul verificării siguranțelor, utilizați descrierile de pe capacele cutiilor lor.
Cutia de siguranțe și relee în compartiment motor
| ||||||||||||||||||||||||||||||
