Hyundai Sonata VII LF (2014-2020) – cutia de siguranțe
Hyundai Sonata VII LF – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Siguranță brichetă (priză de alimentare) în Seat Ibiza 6J este siguranța POWER OUTLET din cutia de siguranțe a bordului.
Cutia de siguranțe în habitaclu
Se află în partea inferioară a bordului pe partea șoferului.
Simboluri
Schema cutiei de siguranțe
Descriere
| FINESTRA DI SICUREZZA LH | 25A Siguranță a modulului geamului electric |
| P/SEAT PASS | 30A Comutator manual pe scaunul pasagerului |
| P / WDW LH | 20A Comutator principal geam electric;
Modul geam electric spate stânga. |
| P/WDW RH | 25A Comutator principal geam electric;
Modul geam electric spate dreapta; Modul ușă pasager; Comutator geam electric pasager. |
| DR LOCK | 20A Releu încuietoare ușă;
Releu de deblocare ușă. |
| S/HEATER FRT | 25A Modul scaun cu ventilare scaun față;
Modul încălzire scaun față. |
| BRAKE SWITCH | 10A Comutator lumină de stop;
Modul imobilizator; Modul control inteligent cheie. |
| 8 MODULE | 7,5 A Modul control inteligent cheie BCM |
| SAFETY POWER WINDOW RH | 25A Modul siguranță geam pentru pasageri |
| SMART KEY | 15A Modul control inteligent cheie |
| TRUNK | 10A Releu portbagaj;
Ușă rezervor combustibil și comutator portbagaj. |
| 7 MODULE | 10A Controler ceas digital;
Modul ușă pasager. |
| INTERIOR LAMP | 10A Cheie aprindere III. & Comutator avertizare uși;
Comutator lampă față; Lampă plafon consolă; Lampă interior; Lampă personală spate; Lampă portbagaj; Mâner inteligent exterior partea șoferului/pasagerului. |
| 2 MEMORY | 7,5A Neutilizat |
| P/SEAT DRV | 30A Comutator manual scaun șofer;
Modul IMS șofer. |
| GRUPA | 10A Bord |
| 4 MODULE | 10A modul imobilizator;
Modul control inteligent cheie; |
| MULTIMEDIA | 15A Unitate audio/video și dispozitiv navigație |
| 1 MEMORY | 10A Modul ușă șofer și pasager;
Modul IMS șofer; Modul control climatizare; Senzor lumină automat și foto; Oglindă electrocromatică; Set semnalizatoare; Modul monitorizare presiune pneuri; Ceas digital; Încărcător wireless; Dispozitiv principal audio/video și navigație. |
| S/HEATER RR | 25A Modul încălzire scaun spate |
| 2 SUN ROOF | 20A Motor trapă panoramică |
| 9 MODULE | 7,5A Modul scaun cu ventilare scaun față;
Modul încălzire scaun față; Modul încălzire scaun spate. |
| MDPS | Unitate MDPS 7,5 A |
| 3 MODULE | 10A BCM;
Comutator mod sport; Comutator lumini de stop. |
| 1 MODULE | 7,5A Electrovalvă cheie;
Modul ușă partea șoferului și partea pasagerului. |
| 1 SUN ROOF | 20A [Panoramic]
Motor trapă panoramică; [Non panoramic] Motor trapă. |
| A / CON | 7.5A Modul control climatizare;
Cutia de conexiune E / R (releu ventilator). |
| 2 MODULE | 10A A / V și unitate principală navigație;
Ceas digital; Încărcător USB; BCM; AMP; Comutator alimentare oglindă; Încărcător wireless; Modul control cheie inteligentă; Lampă plafon consolă; Cutia de conexiune E / R (releu priză alimentare). |
| A/BAG IND | 7,5A Baterie bord |
| 6 MODULE | 10A Conector test universal;
Modul control climatizare; Unitate principală A/V și navigație; Modul scaune față ventilate; Modul încălzire scaune față; Modul încălzire scaune spate; Modul IMS șofer; Far stânga/dreapta (DBL); Manetă cutie ATT IND. |
| AMP | 25A Amplificator AMP (JBL / MOBIS) |
| HTD STRG | 15A Volan încălzit;
BCM. |
| 5 MODULE | 10A Comutator consolă față;
Modul monitorizare presiune pneuri; Modul asistență menținere bandă; Control de croazieră inteligent; Comutator capac rezervor combustibil și portbagaj; Modul AEB; Far stânga/dreapta (DBL); Senzor asistență parcare spate stânga/dreapta; Asistență parcare spate; Radar detectare unghi mort stânga și dreapta. |
| IG1 | Bloc PCB 25A (siguranță – POMPĂ GOL2 / TCU2 / ECU3 / ABS3) |
| WASHER | 15A Comutator multifuncțional (comutator ștergător și comutator pulverizatoare) |
| POWER OUTLET | Priză față 20A |
| A/BAG | 15A modul control SRS, senzor prezență |
| START | 7,5 A [Fără cheie inteligentă și IMMO.]
Cutia relee ICM (releu alarmă antifurt); [Cu cheie inteligentă / IMMO.] Comutator interval transmisie, PCM (G4KJ / G4KH). |
| 10 MODULE | 10 BCM |

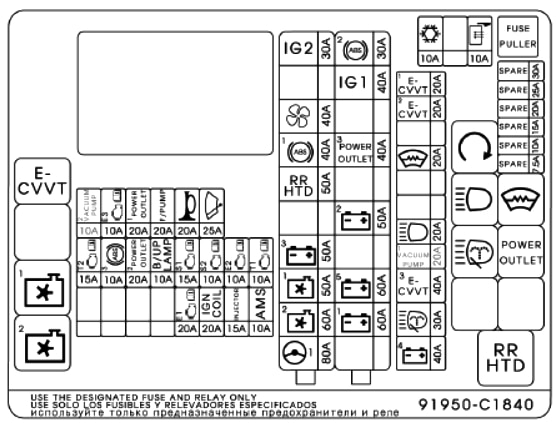

Cutia de siguranțe în compartiment motor
Se află pe partea stângă a compartimentului motor, lângă baterie.
Descriere
| IG2 | 30A [Fără cheie inteligentă]
(releu demaror), întrerupător aprindere; [Cu cheie inteligentă] (releu demaror), grup PCB (releu IG2). |
| 3 TCU | 40А [G4FJ – DCT] TCM |
| BLOWER | Releu ventilator 40A |
| 1 Pair | Modul ESC 40A |
| REAR HEATED | 50A Releu încălzitor scaun spate |
| 1 B+ | 50A Cutia de siguranțe conexiune inteligentă (IPS2 (4CH), IPS3 (4CH)) |
| 1 COOLING FAN | 50A [G4KH / G4FJ] (releu ventilator răcire);
[G4KJ] (releu ventilator răcire). |
| 2 COOLING FAN | 60A [G4KH / G4FJ] (releu ventilator răcire) |
| 1 MDPS | 80A Bloc MDPS (tip coloană) |
| 2 ABS | 30A Modul ESC;
Conector control universal. |
| IG1 | 40A [Fără cheie inteligentă]
Întrerupător aprindere; [Cu cheie inteligentă] Grup PCB (releu IG1 / ACC). |
| 4 TCU | 40А [G4FJ – DCT] TCM |
| 3 POWER OUTLET | 40A (releu priză curent) |
| 2 B+ | 50A Cutia de siguranțe conexiune inteligentă (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Siguranță – AMP) |
| 5 B+ | Bloc PCB 60A (releu control motor, siguranță – TUC1, ECU1, HORN, AMS, WIPER) |
| 1 B+ | 60A Cutia de siguranțe conexiune inteligentă (releu electric geam electric, siguranță – LEFT SAFETY GLASS, P / SEAT PASS, RIGHT SAFETY WINDOW, P / SEAT DRV, MODULE1, P / WDW LH, P / WDW RH, TRUNK, S / HEATER RR, SUNROOF2 , LUX1) |
| 2 MDPS | Unitate MDPS 100A (tip șasiu) |
| 3 E-CVVT | 20А [G4KJ / G4KH] PCM |
| 2 E-CVVT | 20А [G4KJ / G4KH] PCM |
| FUEL PUMP | 20A (releu pompă combustibil) |
| H/LAMP HI | Releu faruri 20A |
| 1 VACUUM PUMP | 20A [G4KH / G4FJ] Pompă gol |
| 1 E-CVVT | 40A [G4KJ / G4KH] (releu E-CVVT) |
| 4 B+ | 40A Cutia de conexiune inteligentă (siguranță pentru dispozitivul de deconectare automată a curentului de pierdere – LAMPĂ INTERIOARĂ, MULTIMEDIA, MEMORY1, Siguranță – ÎNCUIETOARE PORTIERĂ, ÎNCĂLZITOR FĂRĂ FAȚĂ, INTRERUPĂTOR FRÂNĂ, SMART KEY, MODUL 10) |
| A / CON | 10A Modul control climatizare |
| HEATED MIRROR | 10A ECM (G4FJ);
Modul control climatizare; Oglindă retrovizoare electrică în scaunul șoferului / scaun față. |
| 2 VACUUM PUMPE | 10A [G4KH / G4FJ] Pompă vid;
Comutator vid. |
| 3 ECU | 10А PCM/ECM |
| 1 POWER OUTLET | 20A Brichetă față și priză # 2 |
| FUEL PUMP | 20A releu pompă combustibil |
| HORN | Releu claxon 20A;
Cutia relee ICM (releu claxon alarmă antifurt). |
| WIPER | 30A Releu ștergătoare parbriz față (jos);
Releu ștergătoare parbriz față (sus) |
| 2 TCU | Comutator interval transmisie 15A, TCM (G4FJ-DCT) |
| 3 ABS | Modul 10A ESC |
| 2 POWER OUTLET | 20A Priză spate |
| B/UP LAMP | 10A Comutator interval transmisie, PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT), oglindă electrocromatică, lampă spate combinată (IN), stânga / dreapta |
| 1 SENSOR | Senzor de oxigen 15A (sus/jos) |
| 2 SENSOR | 15A Electrovalvă control ventilație;
Electrovalvă închidere rezervor; Electrovalvă control RCV; Releu pompă combustibil; Cutia de conexiune E/R (releu nivel înalt ventilator răcire, releu pompă combustibil); [G4KJ / G4KH] Electrovalvă reglabilă admisie; Electrovalvă control ulei (ieșire ); [G4FJ] Electrovalvă control ulei nr. 1 / nr. 2 (intrare / ieșire). |
| 1 ECU | 10А PCM/ECM |
| 1 TCU | 10А PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT) |
| 1 ECU | 10А PCM/ECM |
| IGN COIL | 20A Bobină de aprindere # 1 / # 2 / # 3 / # 4 |
| INJECTOR | 15A Gestionare motor |
| AMS | Indicator baterie 10A |
