Hyundai Tucson 3 (TL) (2015-2021) – cutia de siguranțe
Hyundai Tucson 3 (TL) – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Siguranțele prizei brichetei (prize de alimentare, inclusiv USB) în modelul Hyundai Tucson 3 (TL) sunt siguranța POWER OUTLET în habitaclu și în compartiment motor.

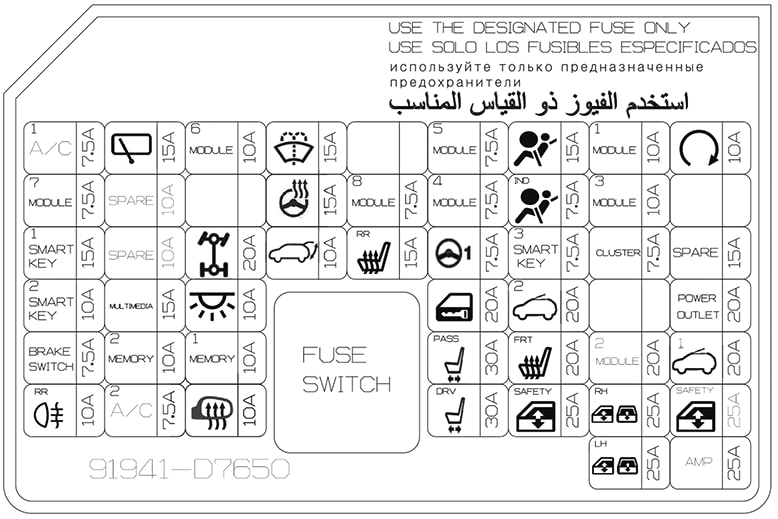

Cutia de siguranțe în habitaclu
Se află sub bord, în partea șoferului.
Descriere
| A/CON1 | 7.5A Modul control climatizare;
Ionizator cluster (climatizare automată); Cutia de siguranțe E/R (releu ventilator). |
| WIPER RR | 15A Cutia releelor ICM (releu ștergător spate);
Motor ștergător spate. |
| MODULE 6 | 10A Modul control inteligent cheie BCM |
| WASHER | 15A Comutator multifuncțional (comutator spălător parbriz) |
| MODULE 5 | 7,5 A Comutator de urgență;
Buzzer asistență parcare; BCM; Manetă cutie automată; ECM 4WD; Senzor AEB; Comutator consolă; Radar detectare unghi mort stânga și dreapta; Modul avertizare schimbare involuntară bandă; Mișcare modul control asistent menținere bandă. |
| AIR BAG | 15A Modul control Sistem airbag;
Senzor detectare pasageri. |
| MODULE 1 | 10A BCM;
Modul control cheie inteligentă; AUDIO; Unitate principală A/V și navigație; Modul TMU; AMP; Comutator alimentat oglinzi exterioare; Grup placă (releu priză). |
| START | 10A Cutia releelor ICM (releu alarmă antifurt);
Comutator gamă cutie. |
| MODULE 7 | 7,5 A Modul control ventilat scaun față;
Modul control încălzire scaun față; Încălzire scaun spate. |
| HEATED STEERING | 15A BCM, volan încălzit |
| MODULE 8 | 7,5A Alimentare oglindă exterioară partea șoferului și partea pasagerului;
Comutator central bord; Electromagnet cheie; Senzor AEB. |
| MODULE 4 | 7,5A Port date;
Modul control climatizare; Far stânga și dreapta; Unitate principală sistem audio/video și navigație; Oglindă electrocromă; Modul TMU; Modul control ventilare scaun față; Modul control încălzire scaun față; Încălzire scaun spate. |
| A/BAG IND | 7,5A Grup indicatoare;
Comutator central pe panoul față. |
| MODULE 3 | 10A BCM.
Manetă cutie automată; Modul control IPS (intrare ON / START). |
| SMART KEY1 | 15A modul control inteligent cheie |
| 4WD | 20A EBU 4WD |
| TAILGATE OPEN | 10A Releu deschidere hayon spate |
| S/HEATER RR | 15A Scaun spate încălzit |
| MDPS | 7,5 A Unitate MDPS |
| SMART KEY3 | 7,5A Modul control inteligent cheie;
Modul imobilizator. |
| CLUSTER | 7,5 A Grup semnalizatoare (IG1 Power);
Manetă schimbător Cutie automată ILL. |
| SMART KEY2 | 10A Modul control cheie inteligentă;
Buton aprindere și oprire; Modul imobilizator. |
| MULTIMEDIA | 15A Unitate principală audio;
Audio/video și navigație; Modul TMU. |
| INTERIOR LAMP | 10A Cheie aprindere III. & Comutator avertizare uși;
Lampă portbagaj; Lampă compartiment torpedou; Lampă plafon consolă; Lampă oglindă față; Lampă interior; Lumină personală scaun spate. |
| DOOR LOCK | 20A Releu blocare uși;
Releu deblocare uși; Cutia de relee ICM (releu deblocare cu două ture). |
| SUNROOF2 | 20A Trapă panoramică |
| POWER OUTLET | 20A Priză față și Brichetă |
| BRAKE SWITCH | 7,5A Modul control inteligent cheie;
Comutator lumină de stop. |
| MEMORY 2 | 10A Port conexiune date;
BCM; Grup semnalizatoare; Modul control climatizare; Senzor automat lumină și foto; Oglindă electrocromată; Cutia de relee ICM (releu rabatare/extindere oglinzi exterioare). |
| P/SEAT (PASS) | 30A Comutator manual pe scaun partea pasagerului |
| S/HEATER FRT | 20A Modul control ventilat scaun față;
Modul control încălzire scaun față. |
| SUNROOF 1 | 20A Trapă panoramică |
| MODULE 2 | 20A Unitate PCB (siguranțe – ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5A Modul control climatizare |
| HEATED MIRROR | 10A Alimentare oglindă retrovizoare exterioară partea șoferului și a pasagerului;
Modul control climatizare; ECM (G4FJ). |
| P/SEAT (DRV) | 30A Comutator manual scaun partea șoferului |
| SAFETY P/ WINDOW | 25A Modul siguranță controler geam electric |
| P/ WINDOW RH | 25A Comutator principal electric geam;
Comutator electric geam partea pasagerului. |
| P/ WINDOW LH | 25A Comutator principal geam |
| AMP | 25A Amplificator |
Compartiment motor
Se află lângă baterie
Descriere
| MDPS | Unitate MDPS 80A |
| B+1 | 60A Bloc de conexiune inteligentă (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, siguranță – AMP) |
| B+2 | 60A Bloc de conexiune inteligentă (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, siguranță – SMART KEY1, SMART KEY2, BRAKE SWITCH) |
| B+3 | 50A Bloc de conexiune inteligentă (siguranță – SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, releu de ridicare electrică a geamului (siguranță – P / WINDOW LH, P / WINDOW RH) |
| ABS1 | Modul 40A ESC, conector control universal |
| ABS2 | Modul 40A ESC, conector control universal |
| IG1 | 40A Cheie aprindere (fără cheie smart), montaj PCB (releu PDM (IG1) / PDM (ACC) – cu cheie smart) |
| IG2 | Releu demaror 30A, întrerupător aprindere (fără cheie smart), grup PCB (releu PDM (IG2) – cu cheie smart) |
| B+4 | 50A Cutie de conexiune inteligentă (siguranță – MODULE8, 4WD, P/SEAT (DRV), P/SEAT (PASS), TAILGATE OPEN, DOOR LOCK, Întrerupător pierdere – întrerupător siguranță, LAMPADĂ INTERIOARĂ, MULTIMEDIA 2), MEMORIE |
| COOLING FAN1 | 40A [G4NC] Releu putere mare ventilator răcire |
| COOLING FAN1 | 50A [G4FJ] Releu înalt ventilator răcire |
| TCU3 | 40А [G4FJ – 7DCT] TCM |
| TCU4 | 40А [G4FJ – 7DCT] TCM |
| BLOWER | 40A Releu ventilator |
| POWER TAILGATE | Modul portellon spate electric 40A |
| REAR HEATED | 40A Releu încălzitor lunetă spate |
| WIPER FRT1 | 25A Cheie aprindere (fără cheie smart);
Releu PDM (IG2) (cu cheie smart). |
| TCU1 | 15А [G4FJ] TCM (7DCT) |
| WIPER FRT2 | 10 BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| HORN | Releu claxon 15A |
| BATTERY MANG | Indicator baterie 10A |
| SENSOR2 | 10A [G4NC] Electrovalvă control ulei nr. 1 / nr. 2;
Senzor poziție arbore cu came nr. 1 / nr. 2; Electrovalvă control debit; Electrovalvă admisie variabilă; Electrovalvă izolare ESP; Releu pompă combustibil. |
| SENSOR1 | 15A [G4NC] PCM, senzor de oxigen (înalt) / (scăzut) |
| ECU2 | 20A Bobine de aprindere # 1 / # 2 / # 3 / # 4;
Condensator (G4NC). |
| ECU5 | 15А PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15А PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10A [G4NC] Cutia de conexiune E/R (releu putere mare ventilator răcire) |
| DEICER | 15A Parbriz încălzit, bloc siguranțe E/R (releu dezghețare față) |
| FUEL PUMP1 | 20A releu pompă combustibil |
| MODULE 1 | 7,5A iluminare adaptivă |
| B/ALARM HORN | 10A Releu alarmă |
| ABS3 | 10А Modul ESC |
| MODULE2 | Pompă 10A |
| POWER OUTLET FRT | 20A Priză alimentare față și brichetă |
| ECU6 | 10А PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15A [cutie automată]
Comutator gamă cutie automată, MA, Manetă cutie cutie automată [cutie manuală] Comutator lumini marșarier |
| B/UP LAMP | 10A Comutator gamă transmisie;
Oglindă electrocrómă; Lumină spate combinată (intrare) stânga/dreapta; Comutator lumini marșarier; Modul MTS E-Call; Cutie de conexiune inteligentă (unitate control IPS). |
| POWER OUTLET REAR | 20A Priză alimentare spate |
La terminalul pozitiv al bateriei există siguranța principală de alimentare de 200A.
