Hyundai Nexo (2018-2019) – cutia de siguranțe
Hyundai Nexo (2018-2019) – schema cutiei de siguranțe
Anul producției: 2018, 2019.
Siguranță brichetă (priză de alimentare) în Hyundai Nexo (2018-2019) este siguranța 36 în cutia de siguranțe
Panou instrumente
| Nume siguranță | [ZA] | Component protejat |
| MEMORY1 | 10 | Modul alimentare hayon spate, modul control climatizare, panou control climatizare |
| MODULE1 | 10 | Bloc relee ICM (releu pliabil / extensibil pentru oglindă exterioară), unitate principală A / V și navigație (comutator lumini de avarie), comutator cutie automată (SBW), senzor lumină automat și foto, oglindă exterioară alimentată partea șoferului / partea pasagerului, set semnalizatoare |
| TAIL GATE OPEN | 10 | Releu hayon spate |
| P / WINDOW RH | 25 | Releu geam alimentat RH |
| P/WINDOW LH | 25 | Releu geam LH, modul geam de siguranță șofer |
| P / SEAT DRV | 25 | Comutator manual scaun șofer |
| MODULE 4 | 7,5 | IBU, sistem de asistență parcare inteligent controlat de la distanță, unitate VESS, comutator electronic frână de parcare, unitate asistență menținere bandă (linie), unitate avertizare coliziune în unghi mort LH / RH, comutator pad coliziune, bloc conexiune cameră PE (conector control universal) |
| MODULE 8 | 7,5 | Conector legătură date, comutator pad urgență, oglindă electrocromatică |
| S / HEATER RR | 20 | Încălzire scaune spate |
| HEATED MIRROR | 10 | Oglindă exterioară alimentată partea șoferului / partea pasagerului, panou control climatizare |
| S / HEATER FRT | 20 | Ventilație aer față / încălzire scaun Modul control scaun |
| AMP | 25 | AMP |
| MULTI MEDIA | 15 | Unitate principală A / V și navigație, panou comutatoare consolă centrală |
| MODULE 5 | 10 | Ventilație aer față / încălzire scaun Modul control scaun, AMP, unitate principală A / V și navigație, panou control climatizare, încălzitor PTC, modul control climatizare, oglindă electrocromatică, încălzire scaun spate |
| WIPER (RR) | 15 | Bloc relee ICM (releu ștergător spate), motor ștergător spate |
| DOOR LOCK | 20 | Releu închidere ușă, releu deblocare ușă, bloc relee ICM (releu deblocare ușă cu două ture) |
| IBU1 | 15 | IBU |
| COMUTATOR FRÂNĂ | 10 | IBU, comutator lumină de stop |
| P / SCAUN PASAGER | 25 | Comutator reglare manuală scaun pasager |
| A / C | 7,5 | Modul control climatizare, senzor temperatură auto, panou control climatizare, ionizator cluster, compresor climatizare, bloc conexiune cameră PE (releu ventilator) |
| AIR BAG2 | 10 | Modul control SRS |
| SPĂLĂTOR | 15 | Comutator multifuncțional |
| MDPS | 7,5 | Unitate MDPS |
| MODUL 7 | 7,5 | Ventilație aer față / încălzire scaun Modul control scaun, invertor AC, încălzire scaune spate, modul monitorizare vedere spațială, priză alimentare spate |
| TRAPĂ2 | 20 | Unitate trapă |
| DTRAPĂ1 | 20 | Unitate trapă |
| CLUSTER | 7,5 | Cluster instrumente |
| MODUL 3 | 7,5 | SCU, comutator selecție cutie (SBW), IDC, senzor VPD, comutator lumină de stop, HMU, modul control BMS |
| START | 7,5 | FCU, IBU |
| IBU2 | 7,5 | IBU |
| A / BAG IND | 7,5 | Set indicatoare, panou control climatizare |
| MODUL 6 | 7,5 | IBU |
| MODUL 2 | 10 | Modul control BMS, încărcător wireless, încărcător USB LH / RH, unitate principală A / V și navigație, panou comutatoare consolă centrală, amplificator, unitate monitorizare vedere ambientală, comutator alimentare oglindă exterioară, IBU |
| AIR BAG1 | 15 | Modul control SRS, senzor detectare prezență pasager |

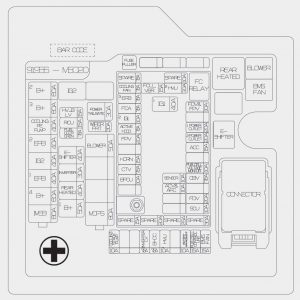

Panou siguranțe compartiment modul alimentare celulă combustibil
| Tip | Nume siguranță | [ZA] | Circuit protejat |
| MULTI FUSE-1 | B + 2 | 60 | Bloc siguranțe conexiune ICU (modul control IPS, IPS1) |
| B + 3 | 60 | Bloc siguranțe conexiune ICU (modul control IPS) | |
| COOLING PE PUMP | 40 | Pompă răcire în compartiment motor PE (CPP) | |
| EPB2 | 40 | Modul control electronic frână | |
| IG2 | 40 | Bloc siguranțe conexiune compartiment motor PE (releu IG2) | |
| EPB1 | 40 | Modul control electronic frână, bloc siguranțe conexiune compartiment motor PE (conector control universal) | |
| B + 4 | 60 | Bloc siguranțe conexiune ICU (siguranță – Tettuccio apribile1, Tettuccio apribile2, Amplificatore, P / SCAUN ȘOFER, P / SCAUN PASAGER, S / ÎNCĂLZITOR FAȚĂ, P / GEAM STÂNGA, P / GEAM DREAPTA, DESCHIDERE HAYON) | |
| IMEB | 80 | Modul control electronic frână | |
| MULTI FUSE-2 | BLOWER | 50 | Bloc siguranțe conexiune compartiment motor PE (releu ventilator) |
| MDPS | 80 | Unitate MDPS | |
| SIGURANȚĂ | HVJB LV | 15 | Bloc conectori HV |
| RCU | 15 | Modul mâner ușă spălare automată partea șoferului / pasagerului, modul mâner ușă spălare automată spate stânga / dreapta |
| FUEL DOOR OPEN | 7,5 | Box releu ICM (releu ușă alimentare) |
| E-SHIFTER | 40 | Bloc conexiune cameră PE (releu comutator E) |
| INVERTER | 30 | Invertor AC |
| REAR HEATED | 40 | Bloc conexiune cameră PE (releu încălzire spate) |
| B + 1 | 50 | Bloc conexiune ICU (siguranță – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, comutator frână), releu dezactivare automată curent de dispersie |
| POWER TAIL GATE | 30 | Modul Power Tail Gate |
| WIPER FRT | 30 | Motor ștergător față |
| COOLING STACK PUMP | 10 | Pompă răcire stack (CSP) |
| INVERTER LV | 7,5 | Invertor |
| BHDC | 7,5 | IDC |
| HMU1 | 10 | HMU |
| BATTERY MANAGEMENT | 10 | Modul control BMS |
| FUEL CELL CONTROL UNIT | 15 | FCU |
| BMS FAN | 15 | Bloc conexiune cameră PE (releu ventilatoare BMS) |
