Isuzu Amigo (1998-2004) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Isuzu Amigo
Se referă la vehiculele noi din anii:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

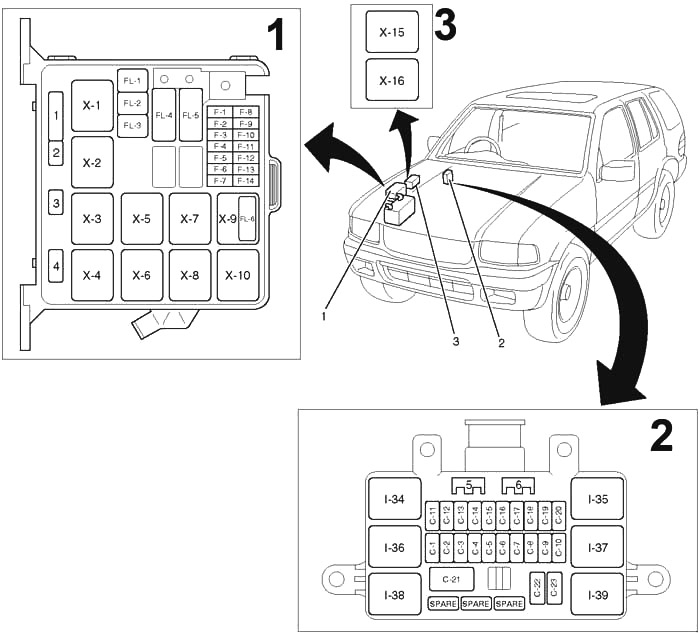

Poziție
- Cutia de siguranțe și relee (compartiment motor)
- Cutia de siguranțe și relee (bord)
- Cutia relee (compartiment motor)

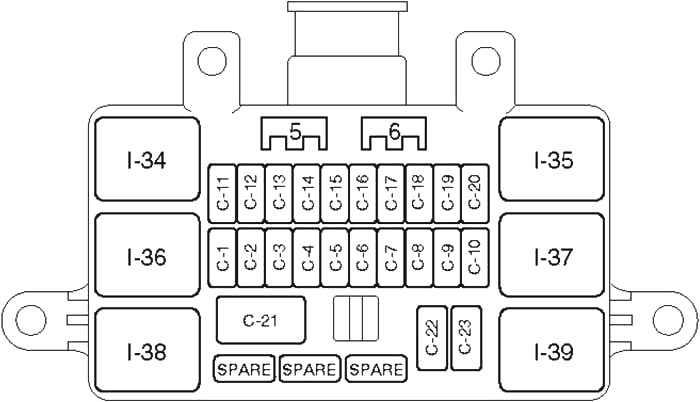

Schema cutiei de siguranțe de la bord
Cutia de siguranțe se află în spatele capacului din partea șoferului pe bord.
| Număr | Amperaj [A] | Descriere |
| C1 | 20 | Releu priză accesoriu, priză accesoriu |
| C2 | 10 | Audio |
| C3 | 15 | Brichetă |
| C4 | 15 | Releu spate, Lumină de poziție și lumină de contur laterală, Lumină spate, Lumină număr de înmatriculare, Controler iluminare, Lumină iluminare, Unitate control pentru toți semnalizatorii de schimbare treaptă |
| C5 | 10 | Lumină de stop, iluminare plafonieră, iluminare plafonieră stânga, iluminare plafonieră dreapta, iluminare plafonieră spate stânga, iluminare plafonieră spate dreapta, iluminare portbagaj, unitate control alarmă și releu, ceas digital, sunet |
| C6 | 15 | Comutator lumină de stop, lumină spate combinată – stânga, lumină spate combinată – dreapta, lumină de stop montată sus |
| C7 | 20 | Închidere uși față și geam electric, actuator închidere ușă, indicator antifurt; |
| C8 | 10 | Dezumidificator oglindă |
| C9 | 15 | Dezumidificator spate |
| C10 | 15 | Dezumidificator spate |
| C11 | 15 | Semnalizatoare și indicatoare de avertizare (contor), contorul contorului, senzor viteză vehicul |
| C12 | 15 | Generator, releu principal ECM, supapă comutare gol (VSV); electrovalvă curățare, acționare bobină, modul sistem propulsor (PCM), supapă EGR |
| C13 | 15 | Bobină de aprindere |
| C14 | 15 | Mod SW, PCM, indicator direcție, lumină marșarier, cruise control, unitate control indicator schimbare treaptă A/T |
| C15 | 15 | Unitate control alarmă și releu, releu spate dezumidificator, dezumidificator oglindă stânga, dezumidificator oglindă dreapta, dezumidificator spate geam, releu geam electric, unitate control cruise control, releu blocare cutie, unitate control 4WD, supapă comutare gol (VSV); Ax FRT (c), supapă comutare gol (VSV); Ax FRT (d) |
| C16 | 20 | Motor ștergător parbriz față, motor pompa spălător parbriz față, unitate control alarmă și releu |
| C17 | 10 | Motor ștergător parbriz spate, motor pompa spălător parbriz spate, alarmă și releu și unitate control |
| C19 | 15 | Audio |
| C20 | 10 | Demaror, Releu demaror, Controler antifurt |
| C21 | 30 | Releu ridicare geam, Comutator geam, Motor geam, Motor trapă, Unitate control trapă, Comutator trapă, Comutator siguranță, Comutator limitator, Comutator scaun, Motor înclinare față și SW, Motor înclinare spate și SW, Motor glisare, Motor rabatare & SW |
| C22 | 10 | Lumină avertizare SRS, SDM |
| Releu | ||
| I34 | Lumini spate | |
| I35 | Alimentare geam | |
| I36 | – | |
| I37 | – | |
| I38 | Priză accesoriu | |
| I39 | Dezumidificator spate | |
| Diodă | ||
| 5 | Portieră SW, uși SW, lumină interior | |
| 6 | Unitate control alarmă și releu | |

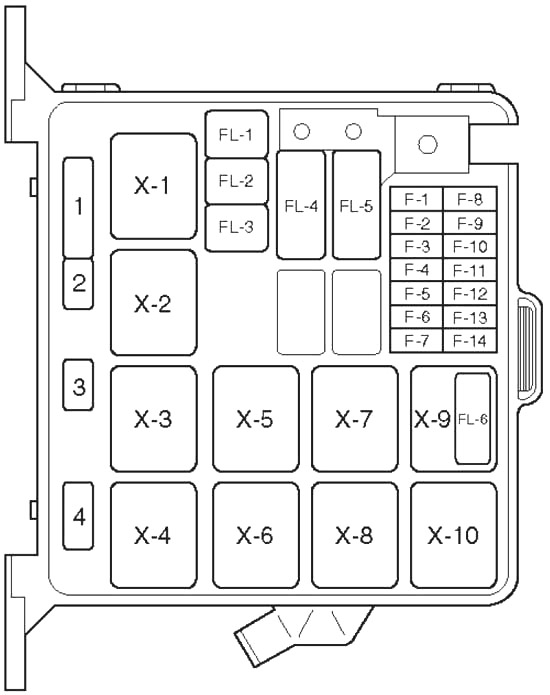

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| F1 | 15 | Lumină de avertizare pericol |
| F2 | 10 | Unitate control alarmă și releu, claxon, claxon antifurt |
| F4 | 20 | Motor ventilator, rezistor ventilator |
| F5 | 10 | Releu termostat climatizare, termostat electronic, releu compresor climatizare, ambreiaj magnetic |
| F8 | 10 | Far – stânga, martor lumini faruri de drum, releu lumini proiectoare de ceață |
| F9 | 10 | Far – dreapta |
| F10 | 15 | Lumini proiectoare de ceață |
| F11 | 20 | Senzor de oxigen |
| F12 | 20 | Pompă combustibil |
| F13 | 15 | Modul control motor |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | 30 | 6VD1: Ventilator condensator |
| FL4 | 100 | Comutator aprindere, releu demaror, climatizare, generator, releu încălzitor, Siguranță: F10, FL1, FL2, FL5, FL6 |
| FL5 | 60 | Comutator aprindere, releu pompă combustibil, releu modul control motor, modul sistem propulsie |
| FL6 | 30 | X22SE: Releu ventilator electric, ventilator electric |
| Relee | ||
| X1 | Far | |
| X2 | Proiectoare de ceață | |
| X3 | Demaror | |
| X4 | Compresor aer condiționat | |
| X5 | Termo | |
| X6 | Încălzitor | |
| X7 | Pompă combustibil | |
| X8 | Modul control motor | |
| X9 | 6VD1: Ventilator răcire condensator | |
| X10 | – | |
| Diodă | ||
| 1 | Frână | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
| Bloc releu | ||
| X15 | X22SE: Ventilator răcire (viteză mare) | |
| X16 | X22SE: Ventilator răcire (viteză mică) | |
