Schema cutiei de siguranțe și relee – Nissan 350Z

Se referă la vehiculele produse în anii:

2003, 2004, 2005, 2006, 2007, 2008.

Siguranța nr. 7 în panoul cutiei de siguranțe al Nissan 350Z este responsabilă pentru brichetă (prize de alimentare).

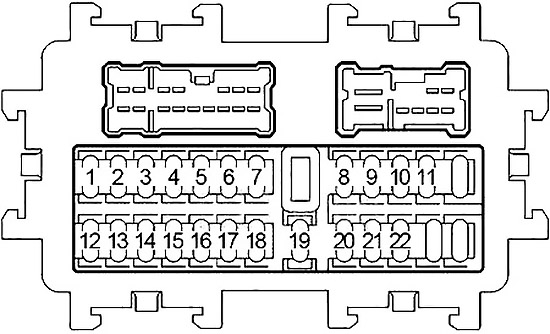

Panoul cutiei de siguranțe se află în spatele capacului sub bord.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10	Funcția sistemului de injecție combustibil, injector, mecanism de deschidere uși spate, sistem antifurt Nissan, geam electric, dezghețător lunetă spate, far, sistem de lumini de zi, sistem de control al orientării farurilor, semnalizatoare și lampă de avertizare pericol, comutator combinat, lampă de parcare, lampă de înregistrare, lampă spate, lampă proiectoare de ceață spate, lampă interioară, iluminare, sonerie de avertizare, ștergător parbriz față și spălător, ștergător parbriz spate și spălător, spălător faruri
2	–	Neutilizat
3	–	Neutilizat
4	–	Neutilizat
5	15	Neutilizat
6	10	Oglindă retrovizoare, mecanism de deschidere uși spate, sistem de avertizare antifurt, sistem de navigație, oglindă pentru uși electrice, far, sistem de lumini de zi, sistem de control al orientării farurilor, semnalizatoare și lampă de avertizare pericol, comutator combinat, lampă de parcare, lampă de înregistrare, lampă spate, lampă proiectoare de ceață spate, iluminare, contor combinat, spălător faruri, sunet, antenă, telefon
7	15	Presă de alimentare
8	10	Dezghețător oglinzi exterioare
9	10	Scaun electric
10	15	Motor ventilator, climatizare, contor triplu, contor combinat
11	15	Motor ventilator, climatizare, contor triplu, contor combinat
12	10	Comutator frână dispozitiv control viteză (ASCD), sistem control ESP/TCS/Sistem antiblocare roți (ABS), bloc siguranțe alimentare, sistem deschidere la distanță vehicul fără cheie, dezghețător lunetă spate, scaun încălzit, climatizare, sistem control orientare faruri, semnalizatoare și lumini avertizare, iluminare, contor triplu, contor combinat, lumini avertizare, semnal avertizare, releu dezghețător lunetă spate

Număr	Amperi [A]	Descriere
13	10	Sistem de reținere suplimentară
14	10	Contor combinat, lumini de avertizare, indicator dispozitiv control viteză automat (ASCD), conectori MIL și interfață date, sistem control ESP/TCS/ABS, sistem de reținere suplimentară, sistem de încărcare, faro, semnalizator și lampă de avertizare, sistem lumini de zi, iluminare, lampă proiectoare de ceață spate, contor triplu, semnal de avertizare
15	15	Senzor de oxigen încălzit
16	–	Neutilizat
17	15	Audio
18	10	Lampă interior, iluminare, sistem avertizare presiune joasă pneuri, bloc uși electrice, mecanism deschidere capac combustibil, sistem deschidere la distanță vehicul fără cheie, deschidere portbagaj, sistem siguranță vehicul, geam electric, sistem antifurt Nissan, dezghețare lunetă spate, scaun electric, faro, sistem lumini de zi, semnalizator și lampă de avertizare, întrerupător combinat, lampă parcare, lampă înregistrare, lampă spate, clopoțel avertizare, ștergător față și spălător parbriz, ștergător spate și spălător parbriz, telefon
19	10	Sistem control ESP/TCS/ABS, bloc uși electrice, sistem avertizare antifurt, sistem deschidere la distanță vehicul fără cheie, sistem antifurt Nissan, dezghețare lunetă spate, climatizare, semnalizatoare și lampă de avertizare, iluminare, contor triplu, contor combinat, avertizare lumini, clopoțel avertizare, telefon
20	10	Lumină de stop, întrerupător frână, întrerupător dispozitiv control viteză automat (ASCD), întrerupător frână, sistem control ESP/TCS/ABS
21	10	Lampă interior, iluminare, lampă portbagaj, indicator dispozitiv control viteză automat (ASCD), conectori MIL și interfață date, sistem control ESP/TCS/ABS, bloc alimentare, sistem navigație, sistem avertizare antifurt, faro, sistem lumini de zi, semnalizator și lampă de avertizare, lampă proiectoare de ceață spate, contor triplu, contor combinat, lumini de avertizare, semnal de avertizare
22	10	Deschidere capac combustibil, deschidere portbagaj

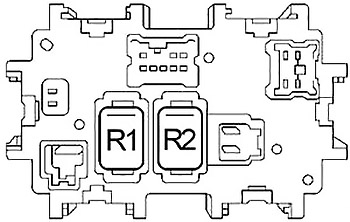

Releu
R1		Ventilator
R2		Accesoriu

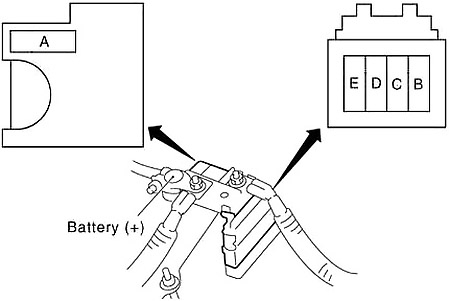

Sub capacul de plastic de pe partea pasagerului există trei panouri cutie de siguranțe – bloc siguranțe principale (siguranțe principale) se află pe terminalul pozitiv al bateriei, iar două panouri cutie de siguranțe se află lângă baterie. Pentru a accesa blocul siguranțe nr. 1, este necesar să se îndepărteze toate piesele din plastic.

Bloc siguranțe

Număr	Amperi [A]	Descriere
A	120 / 140	Generator, siguranțe B, C
b	100	Siguranțe 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M
C	80	Releu faruri de drum (siguranțe 72, 74), releu faruri de întâlnire (siguranțe 76, 86), siguranțe 71, 73, 75, 87
D	60	Releu accesorii (siguranțe 6, 7), releu ventilator (siguranțe 10, 11), siguranțe 17, 19, 20, 21, 22
E	80	Releu aprindere (releu climatizare, siguranțe 81, 82, 83, 84, 85, 89), siguranțe 77, 78, 79, 80

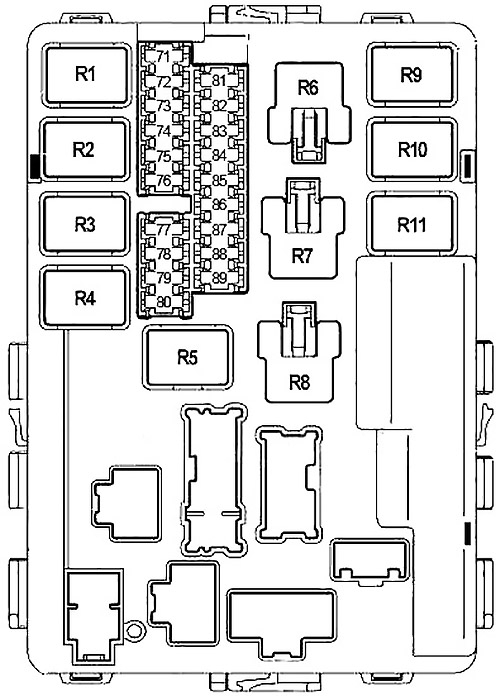

Schema panoului cutiei de siguranțe nr.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
71	10	Releu lampă spate (lampă de poziție, lampă de înregistrare, lampă spate, iluminare, sistem control orientare faruri)
72	10	Far de drum, sistem lumini de zi
73	30	Releu ștergător față
74	10	Far de drum, sistem lumini de zi
75	20	Releu dezghețare lunetă spate
76	15	Far de întâlnire
77	15	Releu modul control motor
78	15	IPDM E/R
79	10	Releu climatizare
80	20	Releu dezghețare lunetă spate
81	15	Releu pompă combustibil
82	10	Sistem control ESP/TCS/Sistem antiblocare roți (ABS)
83	10	Lampă rezervă, sistem avertizare antifurt
84	10	Ștergător față și spălător parbriz, ștergător spate și spălător
85	15	Senzor oxigen încălzit, funcție sistem injecție combustibil, senzor raport aer/combustibil

Număr	Amperi [A]	Descriere
86	15	Far de întâlnire
87	15	Releu motor control clapetă accelerație
88	15	Neutilizat
89	10	Sistem pornire, conectori MIL și interfață date
Releu
R1		Modul control motor
R2		Far de drum
R3		Far de întâlnire
R4		Pornire
R5		Aprindere
R6		Ventilator răcire (nr. 3)
R7		Ventilator răcire (nr. 1)
R8		Ventilator răcire (nr. 2)
R9		Motor control clapetă accelerație
R10		Pompă combustibil
R11		Far față proiectoare ceață

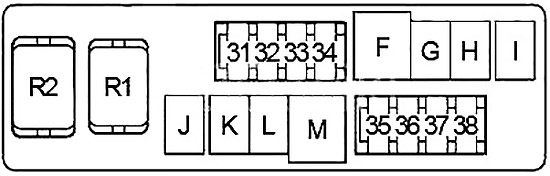

Schema panoului cutiei de siguranțe nr.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
31	–	Neutilizat
32	10	Alimentator principal și circuit de împământare
33	10	Sistem lumini de zi, lampă de parcare, lampă de înregistrare, lampă spate
34	15	Alimentator ECM pentru alimentare de urgență, conectori MIL și interfață date, sistem antifurt Nissan
35	15	Claxon
36	10	Sistem de încărcare
37	15	Audio
38	10	Scaun încălzit
F	40	Geam electric, blocare uși electrice, mecanism deschidere uși spate, blocare la distanță fără cheie, sistem avertizare antifurt, dezghețare lunetă spate, scaun electric, Faro, sistem control orientare faruri, sistem lumini de zi, semnalizatoare și lampă avertizare pericol, comutator combinat, lampă parcare, lampă înregistrare, lampă spate, lampă proiectoare de ceață spate, iluminare, lampă interior, sonerie avertizare, ștergător față și spălător parbriz, ștergător spate și spălător, spălător faruri

Număr	Amperi [A]	Descriere
g	40	Detergent pentru faruri / întrerupător circuit (partea superioară moale)
h	40	Control ventilator răcire
i	40	Control ventilator răcire
J	50	Sistem control ESP/TCS/ABS
K	30	Sistem control ESP/TCS/ABS
L	30	Sistem control ESP/TCS/ABS
m	40	Cheie aprindere
Releu
R1		Claxon
R2		Blocare deplasare lampă de rezervă
