Toyota Yaris XP90 (2005-2013) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Yaris XP90 (2005–2013), informații despre poziția panourilor de siguranțe în interiorul mașinii și alocarea fiecărei siguranțe (dispunerea siguranțelor).
Toyota Yaris XP90 – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Siguranța brichetă (priză de alimentare) în Toyota Yaris XP90 este siguranța 8 (15A) în cutia de siguranțe din compartimentul pasagerilor

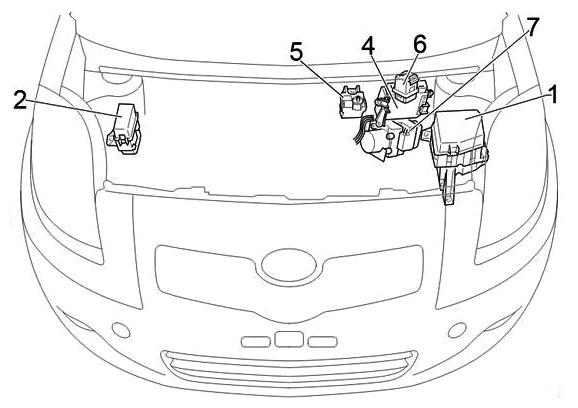

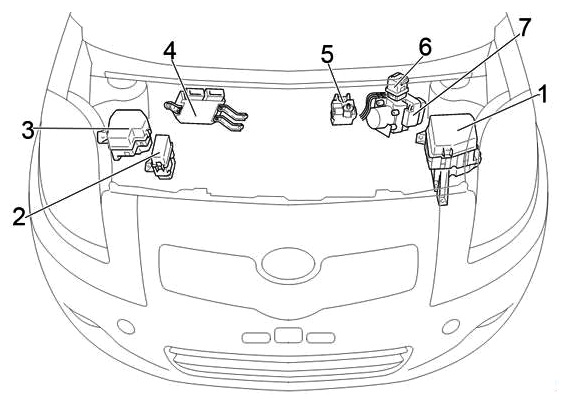

Compartiment motor în Toyota Yaris XP90
Poziție
Dispunere generală a unităților de control electrice sub capotă
LHD (volan pe partea șoferului)
RHD (volan pe partea pasagerului)
Descriere
- Cutia de siguranțe
- Fără lumini de zi: bloc releu
- Cu lumini de zi: bloc releu nr. 2
- ECU motor
- Bloc conexiune siguranță
- Releu bujie aprindere
- ECU control tracțiune cu actuator

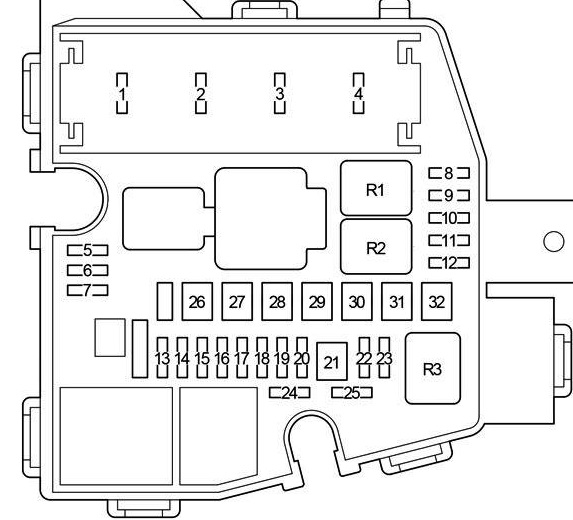

Cutia de siguranțe și relee
Se află pe partea șoferului a compartimentului motor.
Descriere
| 1 | – |
| 2 | 15A – Sistem de aprindere;
Sistem de injecție multipunct; Sistem de injecție multipunct secvențial. |
| 3 | 20A – Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 10A – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Claxon | |
| 30A – 1ND-TV: Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
|
| 4 | 10A – 1KR-FE, 1ND-TV: Clopoțel |
| 20A – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
|
| 30A – Diesel: sistem de injecție multipunct;
Sistem de injecție multipunct secvențial (TMMF, producție din noiembrie 2008). |
|
| 5 | Siguranță de rezervă |
| 6 | Siguranță de rezervă |
| 7 | Siguranță de rezervă |
| 8 | |
| 9 | |
| 10 | |
| 11 | 20A – Parbriz încălzit |
| 12 | 30A – Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului. |
| 13 | 30A – cu DRL: “H – LP LH / H – LP LO LH”, “H – LP LH / H – LP LO LH”, “H – LP HI LH”, “H – LP HI RH” |
| 14 | 30A – Sistem de aprindere |
| 15 | 20A – Sistem de blocare a volanului |
| 16 | 15A – Iluminare interioară;
Iluminare personală; Sistem antifurt; Sistem audio;. Sistem de control de la distanță fără fir |
| 17 | 7,5A – Sistem de imobilizare a motorului;
Sistem de lumini de zi; Sistem de clasificare a pasagerilor pe scaunul față; Geamuri electrice; Sistem de blocare a ușilor; Sistem antifurt; Contor kilometraj și senzor. |
| 18 | 7,5A – Sistem de încărcare |
| 19 | 10A – sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Sistem de control electronic al clapetei de accelerație. |
| 20 | 10A – Semnalizatoare;
Faruri de avarie. |
| 21 | 50A – Transmisie manuală multimodală |
| 40A – Sistem de oprire și pornire | |
| 22 | 10A H-LP RH – Faro dreapta |
| 23 | 10A H-LP LH – Faro stânga |
| 24 | 10A – Benzină: sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 10A – Diesel: sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
|
| 25 | 7,5 A – Diesel: sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 26 | 40A – 435W Tip: Încălzitor PTC |
| 50A – 600W tip: încălzitor PTC | |
| 27 | 50A – Servodirecție electrică |
| 28 | 50A – Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului. |
| 29 | 40A – Climatizare |
| 30 | 30A – Ventilator electric răcire |
| 31 | 30A – 435W: Încălzitor PTC |
| 30A – 600W: încălzitor PTC | |
| 32 | 30A – Încălzitor electric;
Curățare faruri. |
| 30A – 600W: încălzitor PTC | |
| Releu | |
| R1 | Demaror |
| R2 | Ventilator electric răcire |
| R3 | Încălzitor PTC |

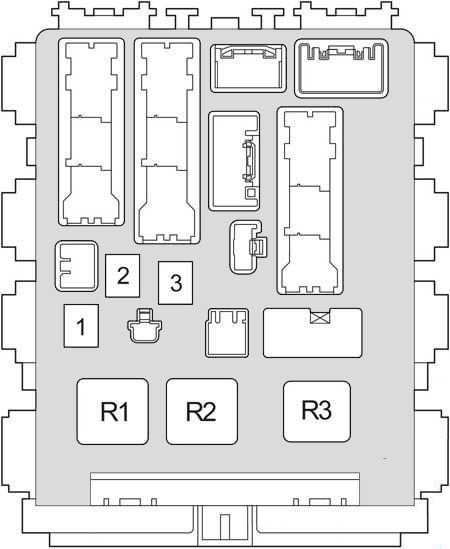

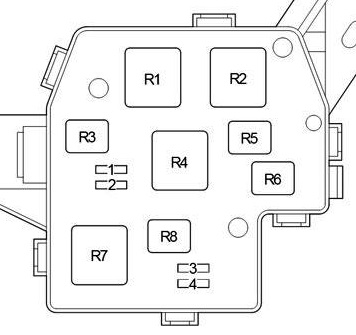

Cutia de relee
Descriere
| 1 | – |
| 2 | – |
| 3 | 10A H-LP HI RH – Far față dreapta |
| 4 | 10АH-LP HI LH – Far față stânga |
| Releu | |
| R1 | Dimmer (DIM) |
| R2 | Sistem control stabilitate vehicul;
Sistem antiblocare; Transmisie manuală multimodală (VSC1 / ABS1 / AMT). |
| R3 | – |
| R4 | Far (H-LP) |
| R5 | Încălzitor PTC (HTR SUB3) |
| R6 | Încălzitor PTC (HTR SUB2) |
| R7 | Încălzitor PTC (HTR SUB1) |
| R8 | Sistem control stabilitate vehicul;
Sistem antiblocare (VSC2 / ABS2). |
Cutia de relee adițională
Tip A
- Control stabilitate vehicul R1 (VSC1)
- R2 Sistem stabilizare vehicul (FR DEF / VSC2)
Tip B
- Încălzitor PTC R1 (HTR SUB3)
- Încălzitor PTC R2 (HTR SUB2)
- R3 Far / Transmisie manuală multimodală / Încălzitor PTC (H-LP / AMT / HTR SUB1)
Cutia de siguranțe de alimentare
Se află pe terminalul pozitiv al bateriei.
Întâlnire
- 80A GLOW DC / DC – Diesel: sistem injecție multipunct / sistem injecție multipunct secvențial
- 60 / 80А MAIN – Siguranțe “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP “LH / H-LP LO LH “”, H-LP RH / H-LP LO RH “”, AMT “
- 120A ALT – Sistem încărcare, siguranțe HTR SUB2 “”, EPS “”, ABS1 / VSC1 “”, HTR “”, ABS2 / VSC2 “”, HTR SUB1 “”, RDI “”, DEF “”, FR FOG “”, OBD2 “”, D/L “”, ALIMENTAZIONE “”, PORTA POSTERIORE “”, PORTA DESTRA “”, STOP “și” AM1 “Siguranțe

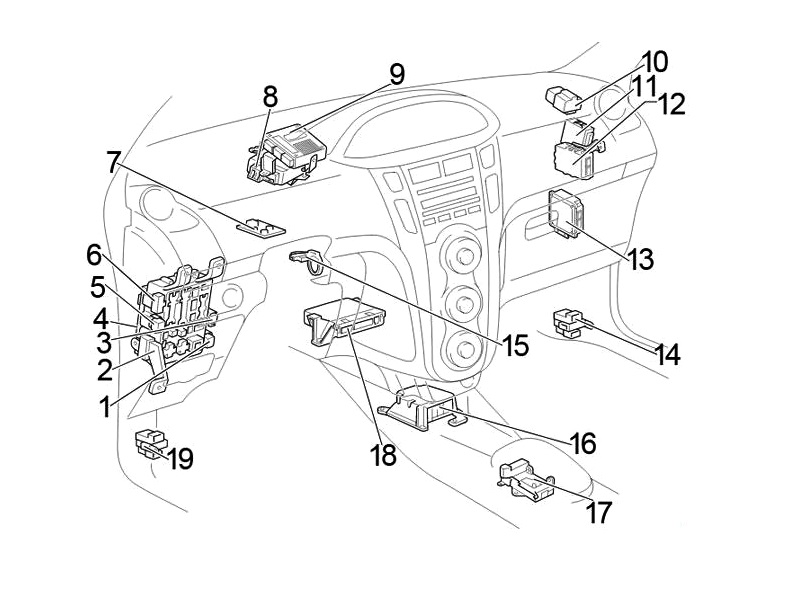

Compartiment pasageri în Toyota Yaris XP90
Poziție
LHD (volan pe partea șoferului)
RHD (volan pe partea pasagerului)
Descriere
- Releu lumină spate proiectoare de ceață
- Cutia de siguranțe
- Releu faruri anabbaglianti
- ECU corp principal
- cu sistem Entry & Start: Releu accesorii (ACC)
fără sistem Entry & Start: Releu accesorii (ACC Cut) - Cutia de siguranțe adițională
- ECU blocare volan
- ECU servodirecție
- ECU manual transmisie multimodală
- Releu demaror (ST CUT)
- LHD: Releu lumini de zi
- ECU gestionare energie
- ECU oprire și pornire motor
- Bloc conexiune
- Amplificator cheie transponder
- Centru montaj senzor sistem airbag
- ECU control blocare cutie de viteze
- Amplificator climatizare
- Bloc conexiune
- RHD: ECU avertizare antifurt
- RHD: semnalizator
- RHD: ECU avertizare antifurt (TMC produs din august 2008)
- RHD: ECU dublă blocare uși

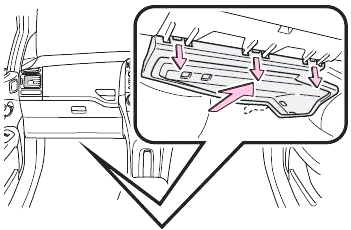

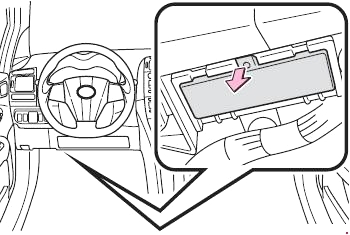

Cutia de siguranțe
Se află sub bord.
LHD
RHD
Descriere
| 1 | 10A – lumini de poziție laterale, lumini de poziție, lumini spate, lumini număr de înmatriculare, sistem de injecție multipunct / sistem de injecție multipunct secvențial |
| 7,5A – Sistem de imobilizare motor, sistem de acces și pornire, far față proiectoare de ceață, iluminare, memento lumini, transmisie manuală multimodală, far spate proiectoare de ceață, pornire, blocare volan, telecomandă încuietoare ușă fără fir | |
| 2 | 7,5A – Iluminare, control iluminare bord, vitezometru și senzor |
| 3 | 7,5A– Încălzire lunetă, climatizare |
| 4 | 20A – Ridicător geam |
| 5 | 20A – Lunetă pasager (partea stângă) |
| 6 | 20A – Geam electric pasager (partea dreaptă) |
| 7 | – |
| 8 | 15A – Brichetă, priză |
| 9 | 7,5A – Încuietoare ușă, oglinzi retrovizoare exterioare, sistem audio |
| 10 | – |
| 11 | 10A – sistem de injecție multipunct / sistem de injecție multipunct secvențial / oglinzi încălzite |
| 12 | |
| 13 | |
| 14 | 7,5A – faruri spate proiectoare de ceață |
| 15 | 7,5A – sistem de injecție multipunct / sistem de injecție multipunct secvențial, sistem de imobilizare motor, sistem airbag SRS, sistem clasificare pasager față |
| 16 | 7,5A – Instrumente și senzori |
| 17 | 15A – Scaun încălzit |
| 18 | 15A – Scaun încălzit |
| 19 | 20/25A – Ștergător |
| 20 | 15A – Ștergător spate |
| 21 | 15A – Spălător parbriz față |
| 22 | 10A – sistem de lumini de zi, Sistem antiblocare roți (ABS) la frânare, sistem de servodirecție electrică, geamuri electrice, sistem blocare uși, sistem antifurt, ventilator electric răcire |
| 23 | 10A – Sistem de încărcare, semnalizatoare, lumini de avarie, lumini spate, control iluminare bord, sistem blocare cutie, lunetă încălzită, sistem climatizare, Cutie automată |
| 24 | 7,5A – Sistem diagnosticare la bord |
| 25 | 10A – lumini de stop, lumină de stop superioară, sistem injecție multipunct / sistem injecție multipunct secvențial, sistem blocare cutie, Sistem antiblocare roți (ABS) |
| 26 | – |
| 27 | 25A – Sistem Încuietori uși |
| 28 | 15A – Proiectoare de ceață față |
| 29 | – |
| 30 | 10A – lumini de poziție laterale, lumini de poziție, lumini spate, lumini plăcuță, sistem injecție multipunct / sistem injecție multipunct secvențial |
| 31 | 25A – sistem injecție multipunct / sistem injecție multipunct secvențial |
Descriere
| 1 | 30А ECU caroserie;
Electrică geamuri. |
| 2 | 30/40А Alimentare releu semnalizatoare;
Încălzire lunetă; Siguranță: “MIR HTR”. |
| 3 | 30А Scaune încălzite |
| R1 | Releu “IG1” – sistem aprindere |
| R2 | Releu încălzitor |
| R3 | Releu – întrerupător semnalizatoare |
Cutia de siguranțe adițională
Componente protejate
| 1 | 7,5A – Sistem blocare cutie de viteze |
| 7,5A – Încărcare;
Control încuietoare ușă; Blocare dublă; Control motor; Imobilizator motor; Sistem de acces și pornire; Aprindere; Iluminare interioară; Memento lumini; Geamuri electrice; Avertizare centuri de siguranță; Pornire; Blocare volan; Control de la distanță al încuietorii ușii fără fir. |
|
| 7,5A – Sistem încărcare | |
| 2 | 7,5A – Sistem blocare cutie de viteze |
| 7,5A – Încărcare;
Control încuietoare ușă; Blocare dublă; Control motor; Imobilizator motor; Sistem de acces și pornire; Aprindere; Iluminare interioară; Memento lumini; Geamuri electrice; Avertizare centuri de siguranță; Pornire; Blocare volan; Control de la distanță al încuietorii ușii fără fir. |
|
| 7,5A – Sistem încărcare |
Elemente adiționale
- Receptor control uși
- Releu lumină de stop
