Toyota Land Cruiser 100 (1998-2007) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Land Cruiser 100 (1998–2007), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și aspectul fiecărei siguranțe.

Toyota Land Cruiser 100 (1998-2007) – schema panoului siguranțe

Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Siguranță brichetă (priză de alimentare) în Land Cruiser 100 (1998-2007) este siguranța 2 în panoul siguranțe din compartimentul pasagerilor.

Compartiment pasageri

LHD

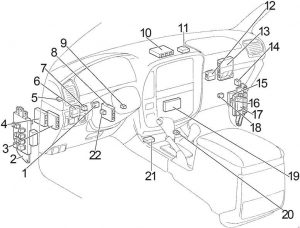

1998-2003

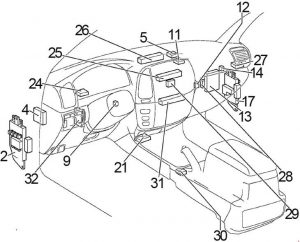

2003-2007

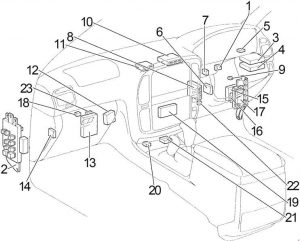

RHD

1. ’98 -’03: semnalizator
2. ’98 -’03:  panou siguranțe
   ’03 -’07: panou siguranțe  / modul  ECU caroserie
3. ’98 -’03: ECU ABS
4. Controler înclinare și telescopic
5. Calculator cu cheie transponder
6. ’98 -’03: ECU încuietoare uși fără fir
7. ’98 -’03: ECU ECT
8. ’98 -’03: ECU control suspensii
9. Amplificator cheie transponder
10. ’98 -’03: ECU instrumentație
11. ECU antifurt
12. Releu automat antenă
13. Motor și ECU ECT
14. Releu control încuietoare centrală diferențial
15. ’98 -’03:
    ECU control încuietoare față / spate
    sau
    ECU control încuietoare spate
16. ’98 -’03: Calculator cruise control
17. ’98 -’03: Bloc conexiuni ( releu MTR )
    ’03 -’07:  Panou siguranțe
18. ’98 -’03: amplificator vâscos încălzitor
19. ’98 -’03: Centru ECU
20. 98-03: senzor întârziere ABS
21. Grup senzor airbag central
22. ’98 -’03: releu principal AHC
23. ’98 -’03:
    RHD:
    Timer încălzire preliminară
24. 03-07: Control climatizare (cu sistem de navigație)
25. 03-07: Bloc conexiuni
26. 03-07: Bloc conexiuni
27. 03-07: Bloc conexiuni
28. 03-07: Bloc conexiuni
29. 03-07: ECU portieră
30. ’03 -’07: ECU control încuietoare cutie de viteze
31. 03-07: Control climatizare (fără sistem de navigație)
32. 03-07: ECU ABS și BA și TRAC și VSC

Panou siguranțe compartiment pasageri (19 98-2003 )

Nr	Siguranță	Amp [A]	Descriere
1	MIRR	10	Oglindă retrovizoare electrică
2	SRS	15	Sistem airbag SRS; Pre-tensionatoare centuri de siguranță.
3	CIGAR	15	Brichetă; Sistem audio auto; Antena de alimentare,
4	IGN	10	Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Sistem antiblocare roți (ABS); Sistem airbag SRS; Pre-tensionatoare centuri de siguranță; Indicator de avertizare descărcare.
5	POWER	40	Sistem control încuietoare electrică uși; Geamuri electrice; Trapă electrică; Scaun reglabile electric; Control înclinare și telescopic electric.
6	DOME	10	Iluminare interioară; Iluminare personală.
7	AHC-IG	20	Suspensie activă cu controlul înălțimii (AHC)
8	DIFF	20	Bloc diferențial spate
9	GAUGE	15	Indicatori și contoare; Indicatori de serviciu și semnalizator acustic (exclus descărcare, uși deschise și indicatoare de avertizare airbag SRS); Lumini marșarier; Sistem climatizare; Cutie automată controlată electronic; Sistem control de la distanță fără fir; Sistem lumini de zi.
10	WIPER	20	1998-2000: Ștergător și spălător parbriz față; Ștergător și spălător parbriz spate.
		25	2001-2002: Ștergător și spălător parbriz față; Ștergător și spălător parbriz spate.

11	I / UP	7.5	Sistem la ralanti al motorului
12	FR FOG	15	Proiectoare de ceață față
13	STOP	15	Lumină de stop; Lumină de stop montată sus.
14	RR AC	30	Sistem climatizare
15	DEFOG	20	Dezghețător lunetă spate
16	ECU-B	15	Sistem direcție asistată înclinabilă și telescopică; Sistem lumini de zi; Sistem antifurt.
17	TAIL	15	Lumini spate; Iluminare număr înmatriculare; Lumini de parcare; Iluminare bord.
18	AHC-B	15	Suspensie pneumatică activă cu controlul înălțimii (AHC)
19	OBD	10	Sistem diagnosticare la bord
20	RR HTR	10	Sistem climatizare
21	ECU-IG	15	Sistem antiblocare roți (ABS); Sistem blocare cutie; Scaune electrice; Antena; Sistem înclinare și direcție telescopică.
22	PWR OUTLET	15	Prize electrice

Nr	Releu
R1	Închidere circuit (pompă combustibil (C / OPN))
R2	Pompă combustibil (FUEL / PMP)
R3	(D / L (L))
R4	(SPIL / VLV)
R5	Pornire (ST / CUT)
R6	(D / L (U))
R7	Proiector ceață față (FR FOG)
R8	–
R9	Dezghețare lunetă spate (DEFOG)
R10	Geamuri electrice; Trapă electrică (POWER).
R11	Încălzitor spate (RR HTR)
R12	Iluminare interioară (DOME)
R13	Lumini spate (TAIL)

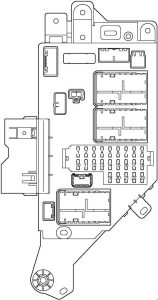

Nr	Siguranță	Amp [A]	Descriere
1	PWR OUTLET	15	Prize electrice
2	CIG	15	Brichetă
3	ACC	7.5	Iluminare bord
4	AM1	7.5	Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct.
5	DEFOG	20	Dezaburire lunetă spate
6	AHC − B	15	Suspensie activă cu controlul înălțimii (AHC)
7	FUEL HTR	20	Încălzitor combustibil
8	POWER HTR	7.5	Încălzitor electric
9	AHC-IG	20	Suspensie activă cu controlul înălțimii (AHC)
10	EFI NO.2	10	Sistem de control al emisiilor
	ECD NO.2	10	Sistem de control al emisiilor

11	GAUGE1	10	Măsurători și indicatori
12	ECU-IG1	10	Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct.
13	ECU-B1	10	Sistem de navigație
14	DBL LOCK	15	Sistem de dublă încuietoare
15	BATT CHARGE	30	Sistem de încărcare remorcă
16	A / C	15	Sistem de climatizare
17	STOP	15	Lumini de stop
18	OBD − 2	7.5	Sistem de diagnosticare la bord
19	IDEL UP	7.5	Sistem gol
20	LH SEAT	30	Sistem scaun electric
21	DOOR	25	Sistem de încuietoare electrică; Geamuri electrice.
22	SUN ROOF	25	Trapă electronică
23	RR WIPER	15	Ștergător spate

Nr	Releu
R1	Dezghețare lunetă spate (DEFOG)
R2	Aprindere (IG1 nr 2)
R3	Aprindere (ACC)
R4	Iluminare interioară (DOME)

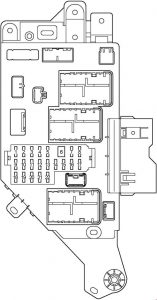

Cutia de siguranțe habitaclu (partea șoferului (2003-2007))

Nr	Siguranță	Amp [A]	Descriere
1	ECU − B2	10	Sistem încuietori uși; Geam electric.
2	DIFF	20	Tracțiune integrală
3	WASHER	15	Spălător parbriz față
4	RADIO	10	Sistem audio
5	DOME	10	Iluminare interioară
6	VGRS	40	Sistem direcție cu raport variabil
7	P / W (FL)	20	Alimentare geam
8	P / W (RL)	20	Alimentare geam
9	WIPER	25	Ștergător parbriz față
10	ECU-IG2	10	Sistem climatizare spate

11	SEAT HTR	15	Încălzitor scaun
12	GAUGE2	10	Lumini de rezervă
13	MET	7.5	Tahometru și contoare
14	ING	7.5	Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct.
15	SECURITY	7.5	Sistem antifurt
16	P / W (RR)	20	Alimentare geam
17	P / W (FR)	20	Alimentare geam
18	BATT CHARGE	30	Sistem de încărcare remorcă
19	–	–	–
20	TIL I TEL	20	Control înclinabil și telescopic
21	RR A / C	30	Sistem de climatizare spate
22	RH SEAT	30	Sistem scaun electric

Nr	Releu
R1	Lumină de stop (STOP LP)
R2	–
R3	Aprindere (IG1 nr 3)
R4	Accesoriu (ACC CUT)

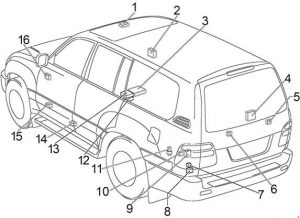

Portellone

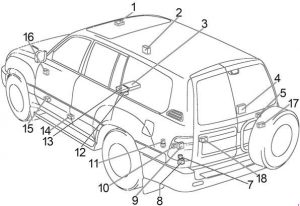

Swing

1. Controler trapă
2. RHD:  control la distanță oglindă ECU
3. Amplificator stereo componente
4. Amplificator climatizare
5. Releu radiator spate
6. Tipo portellone sollevato:  Releu ștergător spate
7. Releu cârlig remorcă
8. Releu convertor cârlig remorcă
9. ECU control pompă combustibil
10. Releu selecție pompă combustibil
11. Releu forțare funcționare pompă combustibil suplimentară
12. ’03 -’07: ECU cameră TV
13. 03-07: ECU navigație
14. Releu încălzitor spate
15. Grup supapă control
16. LHD:  control la distanță oglindă ECU
17. Tipo Swing:  Releu ștergător spate dreapta
18. Tipo Swing:  Releu ștergător spate stânga

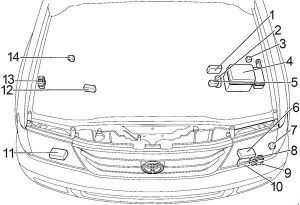

Compartiment motor

1. Controler injector (EDU)
2. Releu principal troliu
3. Releu bujii incandescente
4. Panou siguranțe
5. Bloc siguranțe
6. Controler faruri stânga
7. Releu încălzitor vâscos
8. Releu întrerupere temperatură apă
9. Releu ventilator condensator climatizare
10. Releu control spălător faruri
11. Control faruri ECU dreapta
12. Bloc siguranțe (zonă rece)
13. Releu lumini de zi nr. 3
14. Releu încălzitor admisie

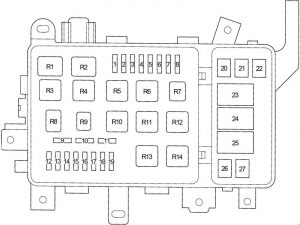

Panou siguranțe compartiment motor (1998-2003)

Nr	Siguranță	Amp [A]	Descriere
1	AM1 nr 2	20	Sistem aprindere; Semnalizatoare; Lumini de urgență; Toate elementele din siguranțele “CIGAR”, “ECU-IG”, “MIRR”, “SRS”.
2	AC	20	Sistem climatizare
3	POWER HTR	10	Încălzitor PTC
4	SEAT HTR	15	Încălzitoare scaune
5	FUEL HTR	20	Încălzitor combustibil
6	MIR HTR	15	Încălzitor oglindă exterioară
7	HEAD CLNER	20	Curățare faruri
8	CDS FAN	20	Ventilator răcire electric
9	EFI	20	Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Sistem control emisii; Pompă combustibil.
	ECD	20	Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct.
10	HORN	10	Claxon
11	THROTTLE	15	Sistem control electronic accelerație
12	RADIO	20	Sistem audio auto
13	HAZ-TRN	15	Lumini de urgență; Semnalizatoare.
14	AM2	30	Sistem aprindere; Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Toate elementele din siguranța “IGN”.
15	ECU-B1	20	Sistem încuietoare electrică uși; Geamuri electrice, în Ștergător și spălător lunetă spate; Sistem iluminare acces; Sistem control de la distanță fără fir; Oglindă retrovizoare electrică; Indicatori și contoare; Sistem climatizare; Sistem control automat iluminare; Sistem antifurt.
16	HEAD (LH-UPR)	20	Far stânga (far faruri de drum)
17	HEAD (RH-UPR)	20	Far dreapta (far faruri de drum)
18	HEAD (LH-LWR)	10	Far stânga (far faruri de întâlnire); Proiectoare de ceață față.
19	HEAD (RH-LWR)	10	Far dreapta (far faruri de întâlnire)
20	ABS NO.1	40	1998-1999: Sistem antiblocare roți (ABS)

50	2000-2003: Sistem antiblocare roți (ABS)
21	AHC	50	Suspensie activă cu controlul înălțimii (AHC)
22	ACC	50	Siguranță “PRW OUTLET”
23	AM1 NO.1	80	Sistem de încărcare; Toate componentele din “AM1 NO.2”, “GAUGE”, “WIPER”, “
24	HTR	60	Sistem climatizare
25	GLOW	80	Sistem de preîncălzire motor
26	ABS NO.2	40	Sistem antiblocare roți (ABS)
27	STARTER	30	Sistem de pornire
Releu
R1	Ambreiaj compresor climatizare (MG CLT)
R2	Dezghețător oglindă exterioară (MIR HTR)
R3	Accesoriu (ACC)
R4	Suspensie activă cu controlul înălțimii (AHC)
R5	Aprindere (IG1 nr 1)
R6	Aprindere (IG1 nr 2)
R7	Sistem antiblocare roți (ABS SOL)
R8	Modul control motor (EFI); Modul control motor (ECD).
R9	Claxon
R10	Rezistor
R11	Pornire
R12	Sistem antiblocare roți (ABS MTR2)
R13	Far (HEAD)
R14	Sistem antiblocare roți (ABS MTR1)

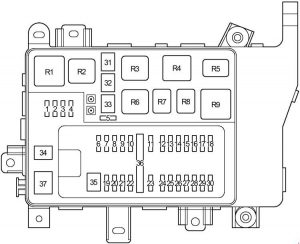

Panou cutia de siguranțe compartiment motor (2003-2007)

Nr	Siguranță	Amp [A]	Descriere
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	ST1	7.5	2003-2005: Sistem de injecție combustibil Mutiport; Sistem de injecție combustibil secvențial.
	WIP-S	7.5	2006-2007:  –
6	HOLOWNICZY	30	Lumini remorcă
7	MIR HTR	15	Dezghețător oglindă exterioară
8	RR HTR	10	Sistem de climatizare spate
9	HAZ-TRN	15	Lumini de urgență; Semnalizatoare.
10	ALT − S	7.5	Sistem de încărcare
11	NV-IR	20
12	FR FOG	15	Proiectoare de ceață
13	HOLOWANIE BRK	30	Lumini remorcă
14	HEAD CLNER	20	Curățare faruri
15	FR − IG	10	Sistem de încărcare
16	PŁYTA	7.5	Iluminare bord
17	OGON HOLOWNICZY	30	Lumini remorcă
18	OGON	15	Lumini de poziție, lumini spate
19	NIETOPERZ	30	Siguranță “ECU-B2”
20	TEL	7.5
21	AMP	30	Sistem audio
22	EFI NR 1	25	Sistem de injecție combustibil multipoint; Sistem de injecție combustibil secvențial.
	ECD NR 1	25	Sistem de injecție combustibil multipoint; Sistem de injecție combustibil secvențial.

23	AM2	15	Siguranță “IGN”
24	ETCS	10	Sistem de injecție multiplă de combustibil; Sistem de injecție secvențială de combustibil.
25	RÓG	10	Claxon
26	–	–	–
27	GŁOWA (RH-LWR)	10	Far dreapta (far Faruri de întâlnire)
28	GŁOWA (LH-LWR)	10	Far stânga (far Faruri de întâlnire)
29	GŁOWA (RH-UPR)	20	Far dreapta (far Faruri de drum)
30	GŁOWA (LH-UPR)	20	Far stânga (far Faruri de drum)
31	ABS NR 2	40	Sistem antiblocare roți (ABS)
32	ABS NR 1	50	Sistem antiblocare roți (ABS)
33	AHC	50	Suspensie pneumatică activă cu control al înălțimii (AHC)
34	ROZRUSZNIK	30	Sistem de pornire
35	KRÓTKI PIN A	–	Siguranțe “BAT”, “AMP”
36	KRÓTKI PIN B	–	Siguranțe “HAZ-TRN”, “ALT-S”
37	POŚWIATA	80	Sistem de preîncălzire motor

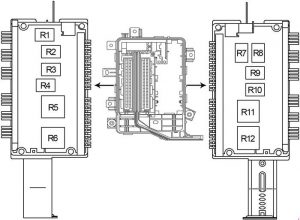

Releu
R1	Încălzitor (HTR)
R2	Sistem antiblocare roți (ABS MTR1)
R3	Sistem antiblocare roți (ABS MTR2)
R4	Sistem antiblocare roți (ABS SOL)
R5	Unitate de control motor (EFI) Unitate de control motor (ECD)
R6	Suspensie pneumatică activă cu control al înălțimii
R7	Închidere circuit (pompă combustibil (C / OPN))
R8	Pompă combustibil (F / PUMP)
R9	Pornire

Nr	Releu
R1	Sistem răcire
R2	Ambreiaj compresor climatizare (MG CLT)
R3	Ventilator răcire electric (CDS FAN)
R4	Claxon
R5	Far (HEAD)
R6	Faruri de drum (HEAD HI)
R7	Dezghețator oglindă exterioară (MIR HTR)
R8	Încălzitor spate (RR HTR)
R9	Tablou de bord (PANEL)
R10	Proiector ceață față (FR FOG)
R11	Aprindere (IG nr 1)
R12	Lumini spate (TAIL)

Bloc siguranțe (1998-2003)

Nr	Siguranță	Amp [A]	Descriere
1	J / B NR 2	100	Toate componentele din „ECU-B”, „FR FOG”, „DEFOG”, „AHC-B”, „TAIL”, „STOP”, „DOME”, „POWER”, „OBD”, „RR AC” și „RR HTR ”.
2	ALT	140	Toate elementele în siguranțe „J / B NO.2”, „MIR HTR”, „AM1 NO.1”, „ACC”, „CDS FAN”, „HTR” și „ABS NO.1”.
3	GŁÓWNY	100	Siguranțe „ECU-B”, „FR FOG”, „DEFOG”, „AHC-B”, „OBD”, „TAIL”, „STOP”, „DOMETOWER”, „RR AC”, „RR HTR”.
4	ALT-S	7.5	Sistem de încărcare

Bloc siguranțe (2003-2007)

Nr	Siguranță	Amp [A]	Descriere
1	HTR	50	Sistem climatizare
2	J / B NR 1	120	Releu “IG1 NO.1”, “TAIL”, “MIR HTR”, “RR HTR”, “TOWING BRK”, “TOWING”; Siguranțe “FR FOG”.
3	J / B NR 2	120	Releu “IG1 nr 2”, “ACC”, “DEFOG”, “AM1”, “LH SEAT”, “STOP”, “ECU-B1”, “SUN ROOF”, “OBD-2”, “DOOR”
4	J / B NR 3	120	Releu “IG1 NO.3”, “SECURITY”, “TIL & TEL”, “RH SEAT”, “RR A / C”, “P / W (RR)”, “P / W (RL)”, “P / W (FR) ”, “P / W (FL) ”.
5	GŁÓWNY	100	Releu “HEAD HI”, “HEAD”, “Sistem antiblocare roți (ABS) NO 1”, “Sistem antiblocare roți (ABS) NO 2”, “SHORT PIN A”, “EFI OR ECD NO 1”, “SHORT PIN B”, “AM2”; Siguranțe “STARTER”, “Claxon”, “ECTS”
6	ALT	140	Siguranțe “J / B NO.1”, “J / B NO.2”, “J / B NO.3”, “HTR”.
