Toyota Verso S (2014) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Verso S (2014), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Toyota Verso S (2014) – schema siguranței
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Toyota RAV4 XA40 (2012-2014) este siguranța 2 și 7 în cutia de siguranțe

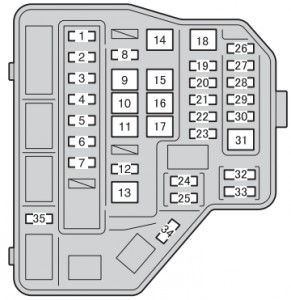

Cutia de siguranțe în compartiment motor (tip A)
| Nr | Amp [A] | Descriere | |
| 1 | EFI MAIN * 1 | 20 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| ECD MAIN * 2 | 30 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială; EFI nr. 2. |
|
| 2 | EFI NO.3 | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 3 | HORN | 10 | Claxon |
| 4 | EFI NO.2 | 10 | Sistem Stop & Start;
Injecție combustibil multipunct; Injecție combustibil multipunct secvențială. |
| 5 | IG2 | 10 | Sistem acces și aprindere inteligentă;
Injecție combustibil multipunct; Injecție combustibil multipunct secvențială; Sistem airbag SRS; Sistem blocare volan; Lumină de stop; Sistem Stop & Start. |
| 6 | IGN | 15 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 7 | MET | 7,5 | Contor turație și contoare;
Sistem Stop & Start. |
| 8 | PWR HTR * 2 | 25 | Încălzitor electric;
Injecție combustibil multipunct; Injecție combustibil multipunct secvențială. |
| 9 | EPS | 50 | Servodirecție electrică |
| 10 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS);
VSC. |
| 11 | DEF | 30 | Dezghețător lunetă spate |
| 12 | SPARE | 10 | Siguranță de rezervă |
| 13 | PTC | 80 | Încălzitor PTC;
Dezghețători oglinzi retrovizoare exterioare. |
| 14 | HTR | 40 | Sistem climatizare |
| 15 | H-LP CLN | 30 | – |
| 16 | RDI FAN | 30 | Ventilator răcire electric |
| 17 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS), VSC |
| 18 | BBC * 3 | 40 | Sistem Stop & Start |
| 19 | ST | 30 | Sistem de pornire |
| 20 | AMP | 15 | – |
| 21 | D / L NO.2 | 25 | Închidere electrică a ușilor |
| 22 | DCC | 30 | DOME, ECU-B NR 1 |
| 23 | STR LOCK | 20 | Sistem de blocare a volanului |
| 24 | ECU-B NO.1 | 5 | Modul principal ECU;
Sistem de acces și pornire inteligentă. |
| 25 | DOME | 15 | Iluminare interioară;
Sistem audio; VSC. |
| 26 | ETCS | 10 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 27 | HAZ | 10 | Comutator lumini de urgență |
| 28 | AM2 | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială; Sistem de acces și pornire inteligentă; Sistem de pornire |
| 29 | ECU-B NO.2 | 5 | Turometru și contoare;
Blocare uși cu alimentare; Telecomandă fără fir; Sistem Stop & Start; Sistem de acces și pornire inteligentă; Sistem de climatizare; Sistem de avertizare presiune pneuri. |
| 30 | ALT-S | 7,5 | – |
| 31 | R / I | 50 | EFI MAIN, ECD MAIN, EFI NO.2,
EFI NO.3, IG2, IGN, MET, HORN. |
| 32 | SPARE | 20 | Siguranță de rezervă |
| 33 | SPARE | 30 | Siguranță de rezervă |
| 34 | MIR-HTR | 10 | – |
| 35 | ID / UP | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| * 1: Vehicule cu motor pe benzină
* 2: Vehicule cu motor diesel * 3: Vehicule cu motor 1NR-FE (cu sistem Stop & Start) |
|||

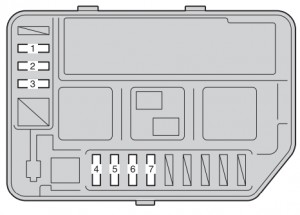

Cutia de siguranțe în compartiment motor (tip B)
| Nr | Amp [A] | Descriere | |
| 1 | UE-DRL | 7,5 | – |
| 2 | S-HORN | 10 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 3 | H-LP MAIN | 7,5 | Faruri |
| 4 | H-LP RH HI | 10 | Far dreapta (faruri de întâlnire) |
| 5 | H-LP LH HI | 10 | Far stânga (faruri de întâlnire);
Semnalizator și contoare |
| 6 | H-LP RH LO | 10 | Far dreapta (faruri de drum) |
| 7 | H-LP LH LO | 10 | Far stânga (faruri de drum);
Reglaj manual al unghiului farurilor. |
Cutia de siguranțe în compartiment motor (tip C – vehicule cu motor diesel)
| Nr | Amp [A] | Descriere | |
| 1 | ALT | 120 | EPS, Sistem antiblocare roți (ABS) NR.2, DEF, PTC, HTR, Ventilator răcire RDI,
Sistem antiblocare roți (ABS) NR.1, STOP NR.2, PANOU, UȘĂ R/SPATE, UȘĂ P, ECU-IG NR.1, ECU-IG NR.2, A/C, CEASURI, SPĂLĂTOR, ȘTERGĂTOR, ȘTERGĂTOR SPATE, GEAM ELECTRIC, UȘĂ R/FAȚĂ, UȘĂ, BRICHETĂ, ACC, D/L, OBD, PROIECTOARE DE CEAȚĂ SPATE, STOP, AM1, PROIECTOARE DE CEAȚĂ FAȚĂ, D-D/L, UMBRELĂ, S-HTR. |
| 2 | MAIN | 80 | BBC, ST, D/L NR.2, D.C.C.,
ÎNCUIETORI VOLAN, ETCS, AVARIE, AM2, ECU-B NR.2, R/I, CLAXON, FAR PRINCIPAL, FAR FAȚĂ DREAPTA ÎNALT, FAR FAȚĂ STÂNGĂ ÎNALT, FAR FAȚĂ DREAPTA JOASĂ, FAR FAȚĂ STÂNGĂ JOASĂ. |
Cutia de siguranțe în compartiment motor (tip C – vehicule cu motor pe benzină)
| Nr | Amp [A] | Descriere | |
| 1 | ALT | 120 | PWR HTR, EPS, Sistem antiblocare roți (ABS) NR.2, DEF,
PTC, HTR, Motor ventilator RDI, Sistem antiblocare roți (ABS) NR.1, TAIL NR.2, PANOU, UȘĂ R/SP, UȘĂ P, ECU-IG NR.1, ECU-IG NR.2, A/C, APARAT DE MĂSURĂ, SPĂLĂTOR, ȘTERGĂTOR, ȘTERGĂTOR SP, P/W, UȘĂ R/Ș, UȘĂ, Brichetă, ACC, D/L, OBD, PROIECTOARE DE CEAȚĂ SP, STOP, AM1, PROIECTOARE DE CEAȚĂ FAȚĂ, D-D/L, UMBRĂ, S-HTR. |
| 2 | MAIN | 80 | ST, D/L NR.2, D.C.C., BLOCARE VOLAN,
ETCS, AVARIE, AM2, ECU-B NR.2, R/I, FAR PRINCIPAL, FAR DR DE ÎNĂLȚIME, FAR ST DE ÎNĂLȚIME, FAR DR DE JOASĂ, FAR ST DE JOASĂ, MMT. |
| 3 | GLOW DC / DC | 80 | Sistem de preîncălzire a motorului |

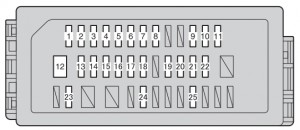

Cutia de siguranțe sub bord
| Nr | Amp [A] | Descriere | |
| 1 | TAIL NO.2 | 10 | Lumini de poziție față;
Lumini spate; Iluminare număr de înmatriculare; Faruri față proiectoare de ceață; Lumină spate proiectoare de ceață; Injecție combustibil multipunct; Injecție combustibil multipunct secvențială; Semnalizator și contoare. |
| 2 | PANEL | 5 | Contor turație și contoare;
Iluminare bord; Iluminare întrerupătoare. |
| 3 | DOOR R/R | 20 | Geamuri electrice |
| 4 | DOOR P | 20 | Geamuri electrice |
| 5 | ECU-IG NO.1 | 5 | Ventilator răcire electric;
Dezghețare lunetă spate; Servodirecție electrică; ECU principal controler caroserie; Spălător lunetă; VSC; Sistem de avertizare presiune pneuri. |
| 6 | ECU-IG NO.2 | 5 | Sistem antiblocare roți (ABS);
VSC; Sistem Stop & Start. |
| 7 | A / C | 7,5 | Sistem climatizare;
Încălzire electrică; Dezghețare lunetă spate; Dezghețare oglinzi retrovizoare exterioare. |
| 8 | GAUGE | 10 | Lumină marșarier;
Sistem control blocare cutie; Lumini avertizare centuri de siguranță scaun spate; Oglindă retrovizoare automată anti-orbire; Multidrive; Sistem audio; Copertină panoramică trapă; Injecție combustibil multipunct; Injecție combustibil multipunct secvențială; Senzor ploaie. |
| 9 | WASHER | 15 | Duza spălător parbriz față |
| 10 | WIPER | 20 | Ștergător parbriz |
| 11 | WIPER RR | 15 | Ștergător lunetă spate |
| 12 | P / W | 30 | Geamuri electrice |
| 13 | DOOR R/L | 20 | Geamuri electrice |
| 14 | DOOR | 20 | Geamuri electrice |
| 15 | CIG | 15 | Prize electrice |
| 16 | ACC | 5 | ECU principal al caroseriei;
Oglinzi retrovizoare interioare; Sistem audio; Sistem Stop & Start; Sistem de control blocare cutie. |
| 17 | D / L | 25 | Sistem de închidere electrică |
| 18 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 19 | FOG RR | 7,5 | Lumină spate proiectoare de ceață;
Semnalizator și contoare. |
| 20 | STOP | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială; Sistem de acces și aprindere inteligent; Sistem antiblocare roți (ABS); VSC; Lumini de stop; Lumină de stop înaltă; Sistem de control blocare cutie. |
| 21 | AM1 | 7,5 | Sistem de pornire |
| 22 | FOG FR | 15 | Faruri față proiectoare de ceață;
Semnalizator și contoare. |
| 23 | DD / L | 25 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 24 | SHADE | 25 | Jaluzea panoramică a trapă |
| 25 | S-HTR | 15 | Încălzitoare pentru scaune |
