Toyota Auris E160, E170 e E180 (2013-2019) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Auris E160 / E170 / E180 (2013–2019), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și aspectul fiecărei siguranțe.

Toyota Auris E160, E170 și E180 – schema cutiei de siguranțe

Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Toyota Auris Touring Sports (2013-2016) este siguranța 1 și 17 în cutia de siguranțe din habitaclu.

Compartiment motor

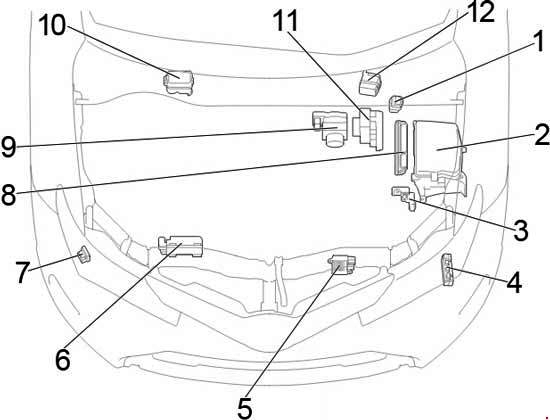

Aspect

Aspect

Descriere

  1. Releu bujie de încălzire
  2. Cutia de siguranțe și relee
  3. Modul control generator
  4. Modul control bujii de încălzire
  5. Modul control ventilator răcire
  6. Modul control injector
  7. Releu ștergătoare faruri
  8. Modul control motor
  9. Modul control frână (MMT)
  10. Cutia de relee (LHD)
  11. Modul control frână
  12. Cutia de relee (RHD)

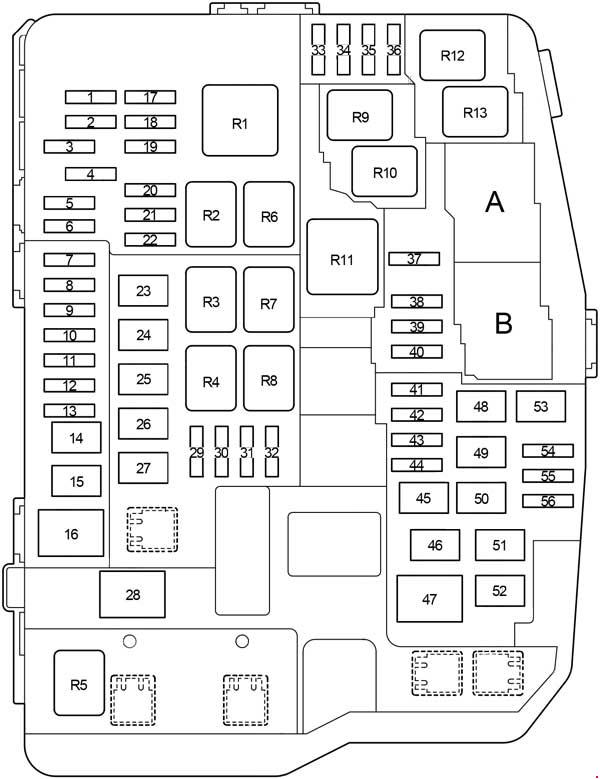

Cutia de siguranțe și relee

Tip 1

Cutia de siguranțe și relee

Descriere

1 10A – Climatizare;

Geamuri electrice;

Sistem inteligent de acces și pornire;

Oglinzi;

Tablou de bord.
2 5A – Servodirecție electrică
3 7,5A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

Sistem de pornire;

Siguranță: “IG2”.
4 30A D/C CUT – Siguranțe: “DOME”, “ECU-B NO.1”, “RADIO”
5 10A – Claxon;

Semnal acustic
6  20/25/30A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

Siguranțe “EFI NO.1”, “EFI NO.2”;

Pompă combustibil.
7 5A ICS / – Sistem de încărcare
8 10A ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Corp clapetă accelerație
20A EDU – 1AD-FTV: Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
9 10A – Cu excepția lui 8NR-FTS:

Tablou de bord;

Semnalizatoare.
30A – 8NR-FTS: Sistem de pornire
10 15A IG2 – Tablou de bord;

Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

Sistem airbag.
11 20A – 1AD-FTV: Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
15A – Benzină: sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
10A – 1ND-TV, (Sedan (1AD-FTV): sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
20A – 8NR-FTS: sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
7,5A – 1NR-FE (din aprilie 2016): Sistem telematic
12 30A – Cu excepția lui 8NR-FTS: sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
7,5A – Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE): sistem telematic
10A – Sedan (1ND-TV): sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
13 30A – Cu excepția lui 8NR-FTS: sistem de pornire
10A – 8NR-FTS:

Tablou de bord;

Semnalizatoare.
14 30/40A – “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” – Faruri
15 30A VLVMATIC – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
16 80A EPS – Servodirecție electrică
17 10A – Sistem de control wireless;

ECM caroserie;

VSC;

Sistem inteligent de acces și pornire;

Ceas.
18 7,5A – Iluminare interioară;

Iluminare oglinzi individuale;

Iluminare portbagaj;

Unitate control caroserie.
19 20A – Sistem audio
20 10A – Lumini de zi
21 15A – Volan încălzit
22 30A – Sistem antiblocare roți (ABS), VSC
23 40A – Ventilator răcire
24  –
25 30/50A – Lunetă încălzită;

Oglinzi încălzite.
26 50A – Sistem antiblocare roți (ABS), VSC
27 50A – Climatizare
Leggere  Toyota RAV4 XA30 e CA30 (2006-2012) – cutia de siguranțe
28 120/140A – Sistem de încărcare
29 10A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
30 10/15A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
31 10/20A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
32 10A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

Oglinzi încălzite.
33 10 / 15A H-LP RH-LO – Faruri de întâlnire dreapta
34 10 / 15A H-LP LH-LO – Faruri de întâlnire stânga
35 7,5 / 10A H-LP RH-HI – Faruri de drum dreapta
36 7,5 / 10A H-LP LH-HI – Faruri de drum stânga;

Tablou de bord.
37 15/20A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
38  –
39  –
40  –
41 15A – Sistem audio
42  –
43 20A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
44 20A – Blocare volan
45 50A – Modul control cutie
46 40A – Sistem start-stop
50A – Modul control cutie
47 80A – Sistem încălzire, bujii
48 30A – Încălzitor auxiliar
49 30A – Încălzitor auxiliar
50 30A – Curățare faruri
51 30A – Sistem antiblocare roți (ABS), VSC
52 30A – Ventilator răcire
53 30A – Încălzitor auxiliar
54  –
55 10A – Sistem antifurt
56 25A – Încălzitor auxiliar
20A – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Încălzire zonă de repaus a ștergătorului
A
57 10A – 1ND-TV (din mai 2015): Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
58  –
B
57 15A – 1ND-TV (din mai 2015): Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.
58 15A – 1ND-TV (din mai 2015): Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial.

Releu

R1 Servosterzo electric
R2 Injectoare
Sedan (1ND-TV (din aprilie 2016):

Modul control motor.
R3 Demaror
R4 Lumini de zi
R5 Semnal acustic;

Claxon.
R6 Ventilator răcire
R7 Modul control motor (EFI-MAIN)
R8 Aprindere
R9 Rezistor
R10 Hatchback, station wagon: Lumină de stop
R11 Faruri
R12 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Pompă combustibil
1AD-FTV: Modul control motor (EDU)
1ND-TV, 8NR-FTS: Modul control motor (EFI MAIN 2)
R13 Hatchback, station wagon (1AD-FTV): Controler motor (EFI MAIN 2)
1ND-TV: (TSS-C HTR)
Sedan (înainte de noiembrie 2016): Lumină de stop
Sedan (din noiembrie 2016):
A
R14 Sedan: Lunetă încălzită
R15 1ND-TV: (TSS-C HTR)
R16 1ND-TV: Lunetă încălzită
R17 1ND-TV (din mai 2015): Lunetă încălzită
B
R14 Cutie
8NR-FTS): Ventilator răcire principal
R15 1AD-FTV): Ventilator răcire
Sedan: –
R16 1AD-FTV): Ventilator răcire
Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Încălzire zona de repaus a ștergătorului
R17 1. TV (din mai 2015): –
Leggere  Toyota RAV 4 I (1994-2000) – baterie

Elemente suplimentare

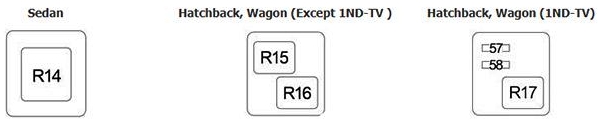

Cutia de siguranțe și relee - 2

Tip 2

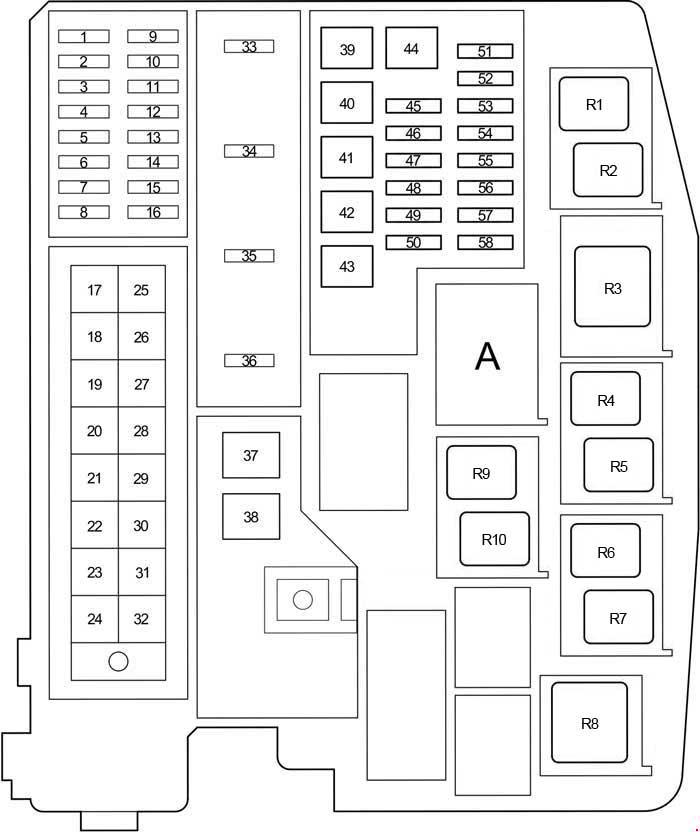

Cutia de siguranțe și relee - 3

Secțiunea A

Cutia de siguranțe și relee - 4

Descriere

1 7,5A – Iluminare portbagaj;

Iluminare individuală a oglinzilor;

Iluminare uși;

Iluminare interioară;

Iluminare personală;

Iluminare spațiu pentru picioare.
2 20A – Sistem audio;

Navigație;

Sistem asistență parcare.
3 10A — Bord;

Baterie auxiliară;

Senzor poziție cutie de viteze;

Bloc dublu;

Sistem control wireless;

Sistem inteligent acces și pornire.
4 DCC
5 10A – Sistem inteligent acces și pornire;

Climatizare;

Ridicare geamuri;

Gateway rețea.
6 7,5A – Sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial.
7  –
8  –
9  –
10 20A – Blocare volan
11  –
12 30A – Sistem pornire
13 5A – Sistem încărcare
14 10A – Semnalizatoare direcție;

Lumini avarie.
15 5A – Servodirecție electrică
16 7,5A – Sistem pornire
17  –
18 50A – Sistem antiblocare roți (ABS), VSC
19 30A – Ventilator răcire
20 40A – Ventilator răcire
21 30A H-LP CLN – Curățare faruri
22 120A DO IP J/B – Siguranțe: “ECU-IG NR 2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, „SEAT HTR”, „AM1”, „DOOR”, „STOP”, „FR DRZ”, „POWER”, „RR DRZWI”, „RL DRZWI”, „OBD”, „ACC-B”, „RR FOG”, „FR FOG”, „DEF”, „TAIL”, „SUNROOF”, „DRL”
23  –
24  –
25  –
26 50A – Siguranțe: “HORN”, “IG2”, “FUEL PMP”
27  –
28 50A – Încălzire combustibil
29 50A EFI MAIN – Sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial.
30 80A EPS – Servodirecție electrică
31 80A – Sistem încălzire;

Bujii de încălzire.
32  –
33 15A IG2 – Siguranțe: “IGN”, “METER”
34 15A – Semnal acustic;

Sistem antifurt;

Claxon.
35 30A – Pompă combustibil
36  –
37 30A H-LP MAIN – Siguranță: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI”
38 40A – Sistem start-stop
39 30A – Încălzitor auxiliar
40  –
41 30A – Încălzitor auxiliar
42 50A – Climatizare, încălzitor
43 50A – Încălzitor auxiliar
44 30A – Lunetă încălzită;

Oglinzi încălzite.
45 25A – Încălzitor auxiliar
46 30A – Sistem antiblocare roți (ABS), VSC
47  –
48  –
49 10A – Lumini de zi
50  –
51 10A H-LP LH LO – Faruri de întâlnire stânga
52 10A H-LP RH LO – Faruri de întâlnire dreapta
53 7,5A H-LP LH HI – Faruri de drum stânga
5A RDI EFI – Ventilator răcire
54 7,5A H-LP RH HI – Faruri de drum dreapta
5A CDS EFI – Ventilator răcire
55 7,5A – Sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial, sistem start-stop.
56 15A – Sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial.
57 10A – sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial, oglinzi încălzite.
58 20A – Sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial.
59 5A – Ventilator răcire
60 5A – Ventilator răcire
R1 Ventilator răcire
R2 Ventilator răcire
R3 Servodirecție electrică (EPS)
R4 Lumină de stop
R5 Demaror
R6 Lunetă încălzită
R7 Unitate control motor
R8 Faruri (H-LP)
R9 Rezistor
R10 Înainte de noiembrie 2016:

Lumini de zi
Din noiembrie 2016:

Ventilator răcire
R11 Înainte de noiembrie 2016:

Ventilator răcire
Din noiembrie 2016:

Încălzire combustibil
Leggere  Toyota GT86 (2012-2017) – cutia de siguranțe

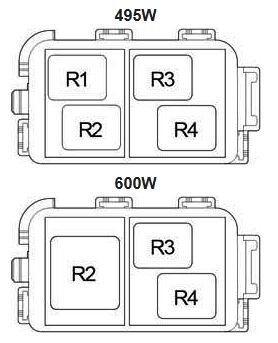

Cutia de relee

Cutia de relee

Descriere

  • R1 –
  • R2 – Încălzitor auxiliar (HTR SUB NO.1)
  • R3 – Încălzitor auxiliar (HTR SUB NO.2)
  • R4 – Încălzitor auxiliar (HTR SUB NO.3)

Habitaclu

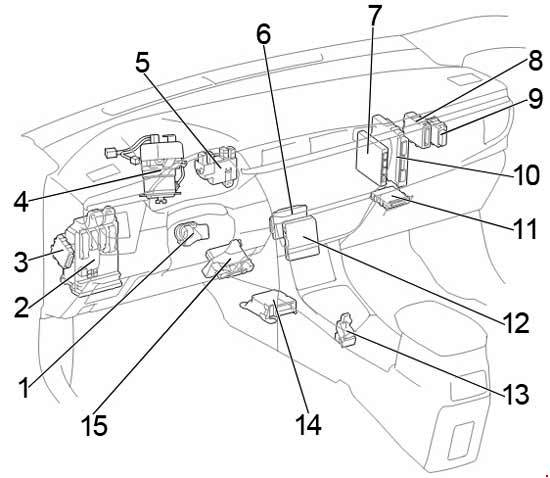

Poziție

Volan pe partea șoferului (LHD)

Poziție

Volan pe partea pasagerului (RHD)

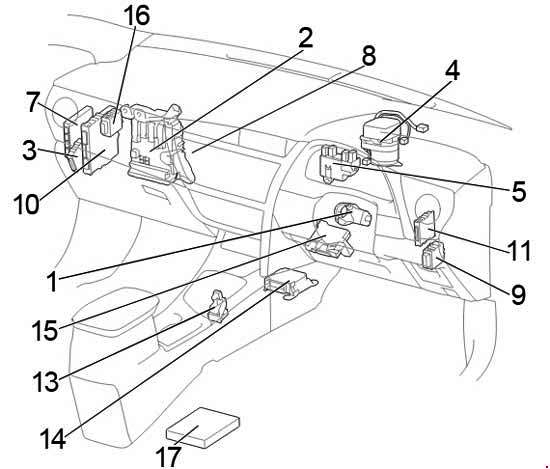

Poziție - 2

Descriere

  1. Acționator blocare volan
  2. Cutia de siguranțe / ECM controler caroserie
  3. Unitate control activ iluminare
  4. Unitate control servodirecție
  5. Cutia de relee
  6. LHD: Unitate control pilot automat
  7. Unitate control transmisie
  8. Blocare gateway rețea
  9. Releu ștergătoare parbriz
  10. Unitate control sistem Start-Stop
  11. Unitate control Parktronic
  12. LHD (Corolla): Transceiver telefon
  13. Controler blocare levier cutie de viteze
  14. Unitate control sistem airbag
  15. Amplificator climatizare
  16. RHD: Releu încuietoare dublă uși
  17. Hatchback, Wagon: Amplificator audio

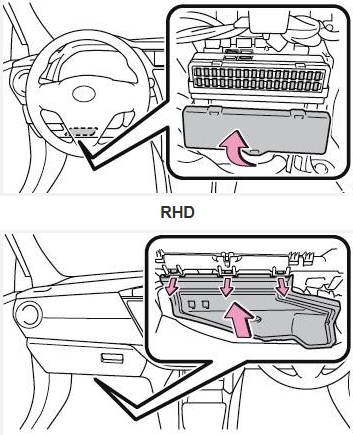

Cutia de siguranțe

Se află sub bord, pe partea șoferului.

Cutia de siguranțe

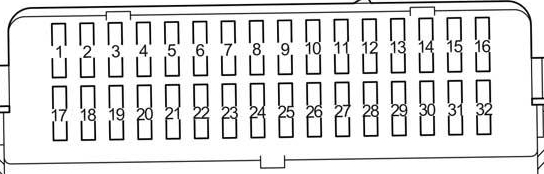

Cutia de siguranțe - 2

Descriere

1 15A – Priză de alimentare;

Brichetă
2 7,5A – Conector diagnostic OBD
3 7,5A – Lumină de stop;

Sistem injecție combustibil multipunct;

Sistem injecție combustibil multipunct secvențial;

Lumină de stop suplimentară;

Sistem antiblocare roți (ABS);

VSC;

Blocare a manetei cutiei de viteze.
4 7,5A – Lumină spate anti-ceață;

Tablou de bord.
5 20A – Închidere centralizată
6 20A – Trapă
7 7,5A – Lumină spate anti-ceață;

Tablou de bord.
8 5A – Siguranță: “IG1 RLY”, “ACC RLY”
9 10A – Deblocare portbagaj
10 20A – Ridicător geamuri
11 20A – Ridicător geamuri partea dreaptă
12 20A – Ridicător geamuri partea stângă
13 15A – Perie pentru geam
14 25A – Ștergător și spălător parbriz;

Sistem de încărcare.
15 15A – Ștergător spate
16 25A – Ștergător față
17 15A – Brichetă
18 7,5A – Oglinzi electrice;

ECM al caroseriei;

Ceas;

Sistem audio.
19 5A – Blocarea manetei cutiei de viteze
20 10A – Lumină laterală;

Iluminarea plăcuței de înmatriculare;

Lumină spate anti-ceață față.
21 7,5A – Comutator iluminare;

Iluminare bord;

Iluminare compartiment port-objete;

Unitate de control a caroseriei.
22 5A – Sistem de încărcare
23 7,5A – Ventilator răcire;

AFS;

Sistem de încărcare;

ABS;

VSC.
24 7,5A – Lumină laterală;

Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

AFS.
25 7,5A – Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

Oglindă retrovizoare interioară auto-întunecată;

Trapă;

Blocarea manetei cutiei de viteze;

Ștergătoare faruri;

AFS.
26 7,5A – Climatizare;

Lunetă încălzită.
27 7,5A – ECM al caroseriei;

Indicator centură de siguranță partea pasagerului față;

Oglinzi electrice.
28 5A – Servodirecție electrică
29 7,5A – Sistem inteligent de acces și pornire;

Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil multipunct secvențial;

Blocarea sistemului de direcție.
30 15A – Scaune încălzite
31 5A – Bord
32 7,5A – Sistem airbag

Siguranțe suplimentare pot fi instalate deasupra unității.

Descriere

  1. 30A – Scaune încălzite
  2. –
  3. –
  4. 30A – Geamuri electrice

Cutia de relee

Cutia de relee

Descriere

  • R1 – Lumină spate proiectoare ceață față
  • R2 – Sistem antifurt
  • R3 –
  • R4 – Priză
  • R5 – Iluminare interioară

Post correlati:

  1. Toyota Auris Hybrid (2011-2012) – cutia de siguranțe
  2. Toyota Avensis II (T25) (2003-2008) – baterii
  3. Toyota Celica V (1989-1993) – baterie
  4. Toyota Yaris I (1999-2005) – cutia de siguranțe
  5. Toyota Prius XW10 (1997-2003) – cutia de siguranțe
  6. Toyota Highlander XU20 (2000-2007) – cutia de siguranțe
  7. Toyota FJ Cruiser (2006-2017) – cutia de siguranțe
  8. Toyota Sienna XL10 (1998-2003) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
