Peugeot Partner VP (2002-2007) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Partner VP (2002–2007), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Peugeot Partner VP (2002) – schema siguranței

Anul producției: 2002.

Siguranța brichetei (priză de alimentare) în Peugeot Partner VP (2002) este siguranța 22 în cutia de siguranțe de pe bord.

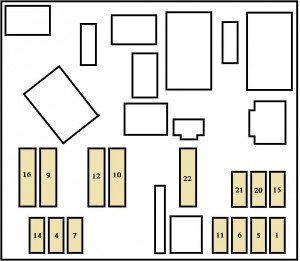

Cutia de siguranțe a consolei

Nr	Amp [A]	Descriere
1	15	Ștergător scaun spate (uși cu balama); Priză spate 12 V.
4	20	Display multifuncțional; Panou instrumente; Echipamente audio; Elemente de control pe volan.
5	15	Sirena alarmă
6	10	Priză diagnostic
7	15	Alarmă
9	30	Scaune încălzite; Ventilator trapă Zenith.
10	40	Dezghețarea lunetei spate și a oglinzii
11	15	Ștergător lunetă spate (portbagaj)
12	30	Geamuri electrice față; Panoramic.
14	10	Cutia de siguranțe compartiment motor; Elemente de control pe volan; Senzor de ploaie.
15	15	Panou instrumente; Display multifuncțional; Echipamente audio.
16	30	Elemente de control închidere uși, capotă și portbagaj.
20	10	Lumină de stop dreapta
21	15	Lumină de stop stânga
22	20	Lampă de cortizie față; Lampă pentru citit harta; Brichetă; Priză față 12 V; Oglindă electrică.

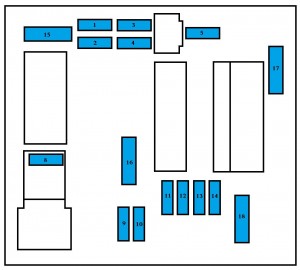

Cutia de siguranțe în compartiment motor

Nr	Amp [A]	Descriere
1	10	Modul încălzire pre-ventilație (Diesel); Comutatoare frână și ambreiaj; Lumină marșarier.
2	15	Pompă combustibil
3	10	Unitate control Sistem antiblocare roți (ABS)
4	10	Unitate control motor
5	–	Neutilizat
6	15	Proiectoare de ceață față
7	20	Pompă spălător faruri
8	20	Releu ventilator răcire; Unitate control motor.
9	15	Faruri de întâlnire stânga
10	15	Faruri de întâlnire dreapta
11	10	Faruri de drum stânga
12	10	Faruri de drum dreapta
13	15	Claxon
14	10	Pompe spălător parbriz față și spate
15	30	Senzor de oxigen; Senzor debit aer.
16	30	Releu pompă aer
17	30	Ștergător parbriz față
18	40	Ventilator climatizare
